练习题目及要求如下图所示(其中AR4为Router类型)

题目分析:

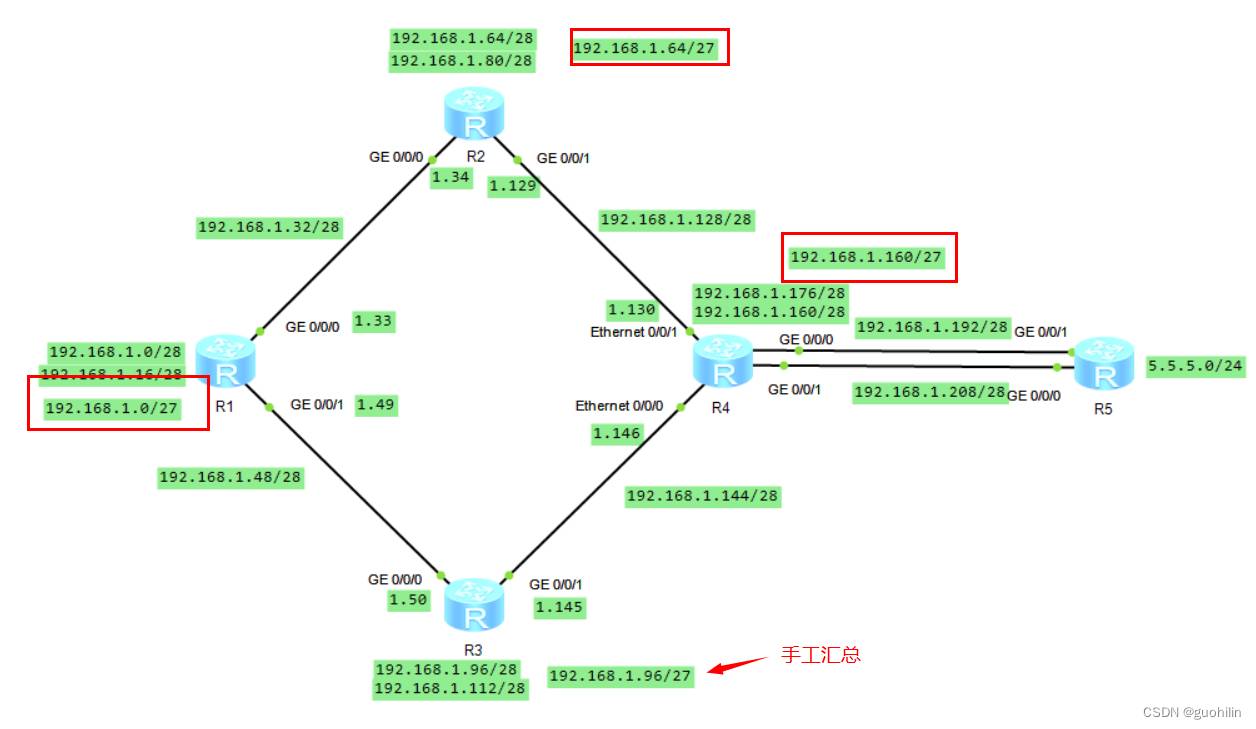

1.观察图我们可以知道该网络拥有6个广播域,根据题目要求R1-R4每个路由器存在两个回环接口,地址也在192.168.1.0/24这个网段中,即我们要划分14个子网,如下:

2.要利用缺省路由进行低保保护,让数据包能够从0.0.0.0/0地址访问5.5.5.0/24。

3.设置浮动静态路由,使得在正常100M链路进行通信,故障时10M链路进行通信。(preference值越大优先级越低)。

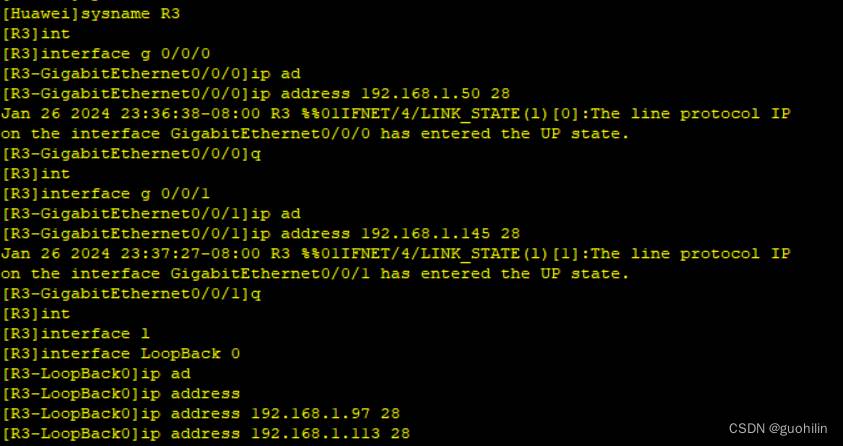

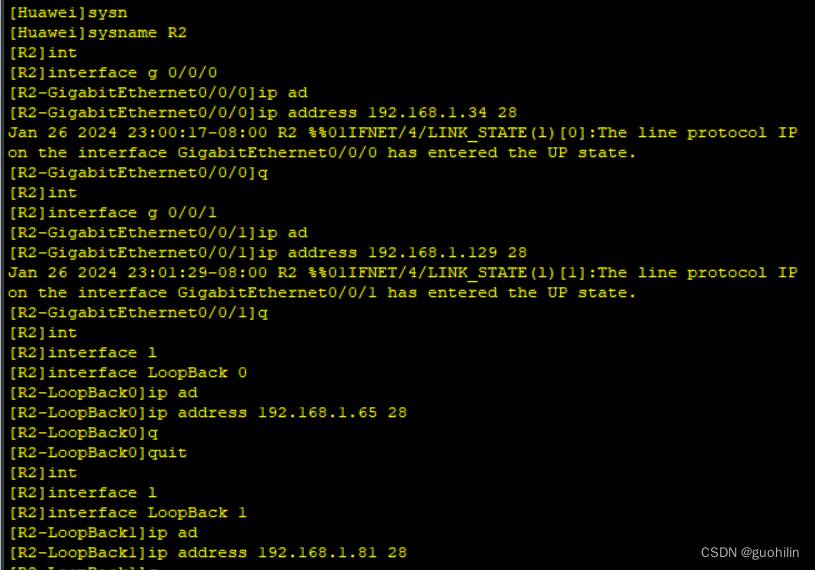

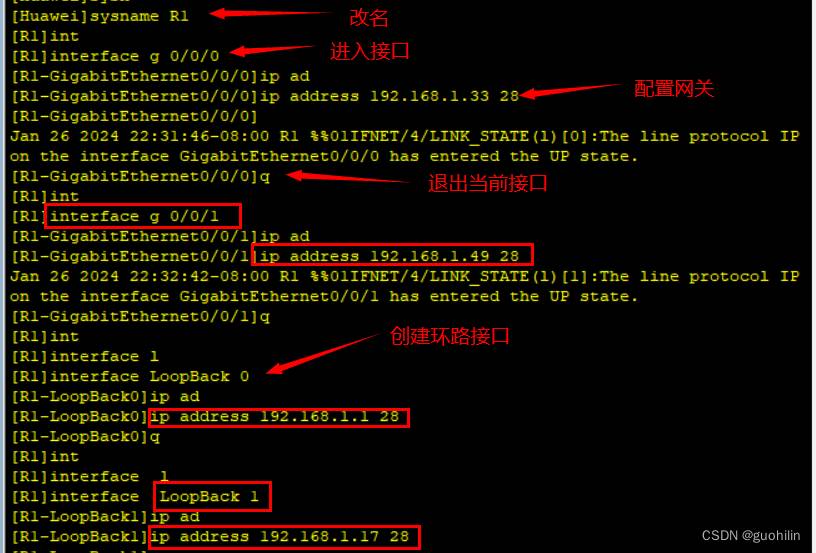

接下来我们对每个路由器进行配置网关,回环路由,静态路由和空接口

路由器R1

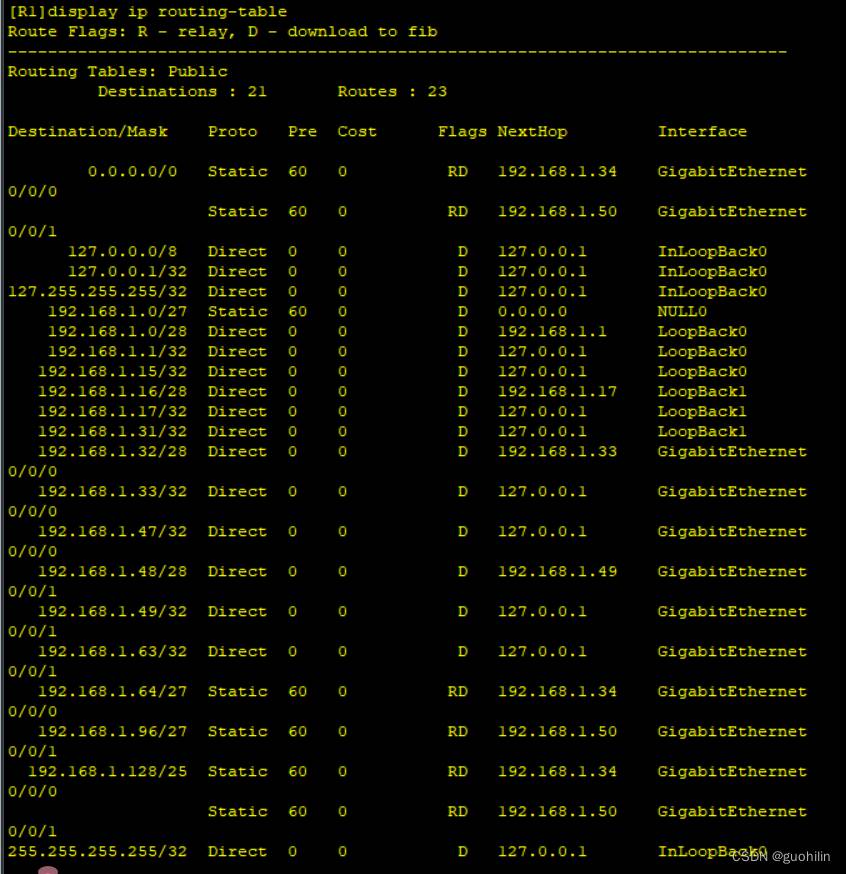

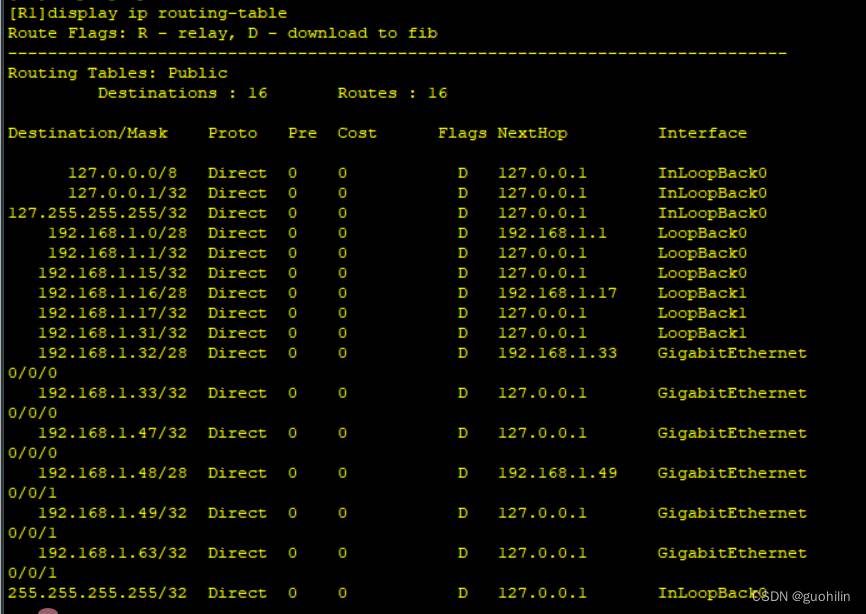

查看R1的路由表,配置静态路由,空接口

源代码:

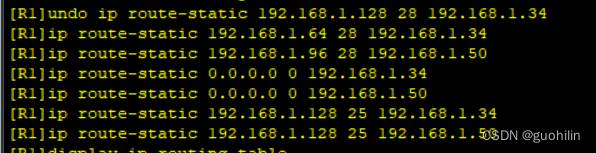

[R1]ip route-static 192.168.1.64 28 192.168.1.34
[R1]ip route-static 192.168.1.96 28 192.168.1.50
修改为:
[R1]ip route-static 192.168.1.64 27 192.168.1.34
[R1]ip route-static 192.168.1.96 27 192.168.1.50

路由器R2

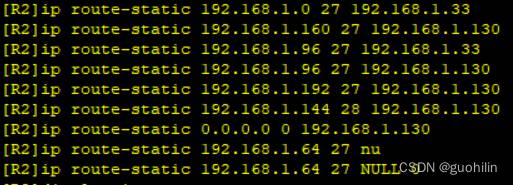

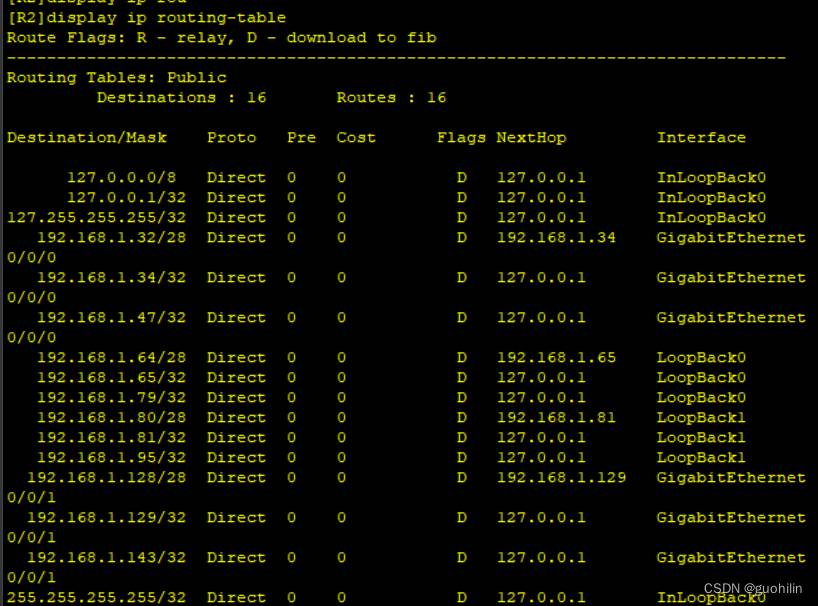

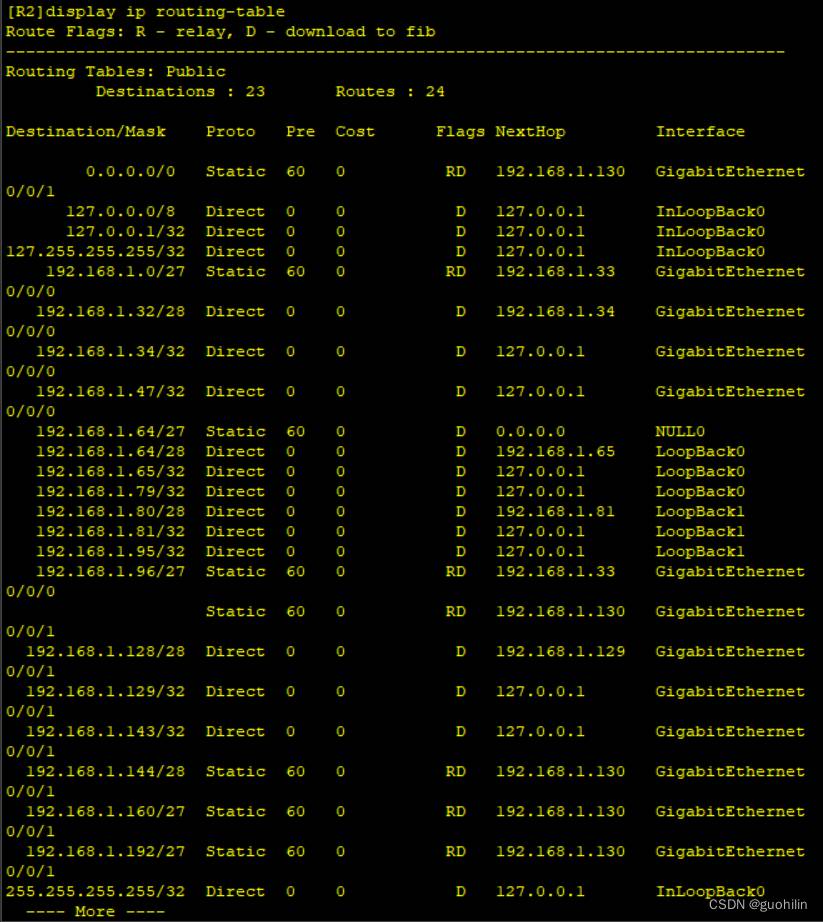

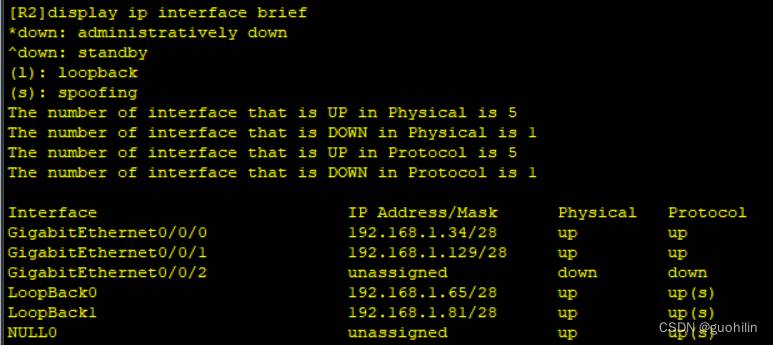

查看R2的路由表,配置静态路由,空接口

路由器R3

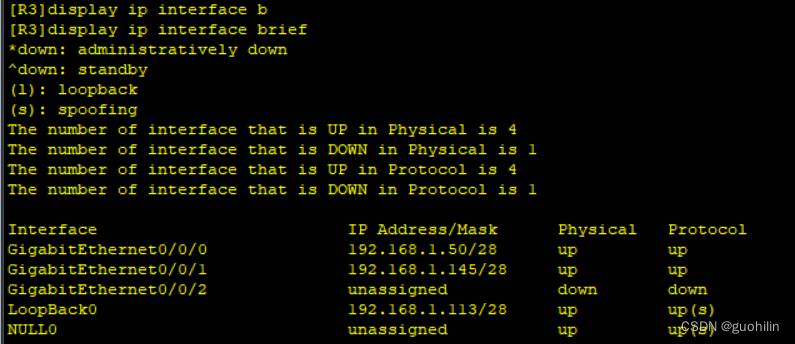

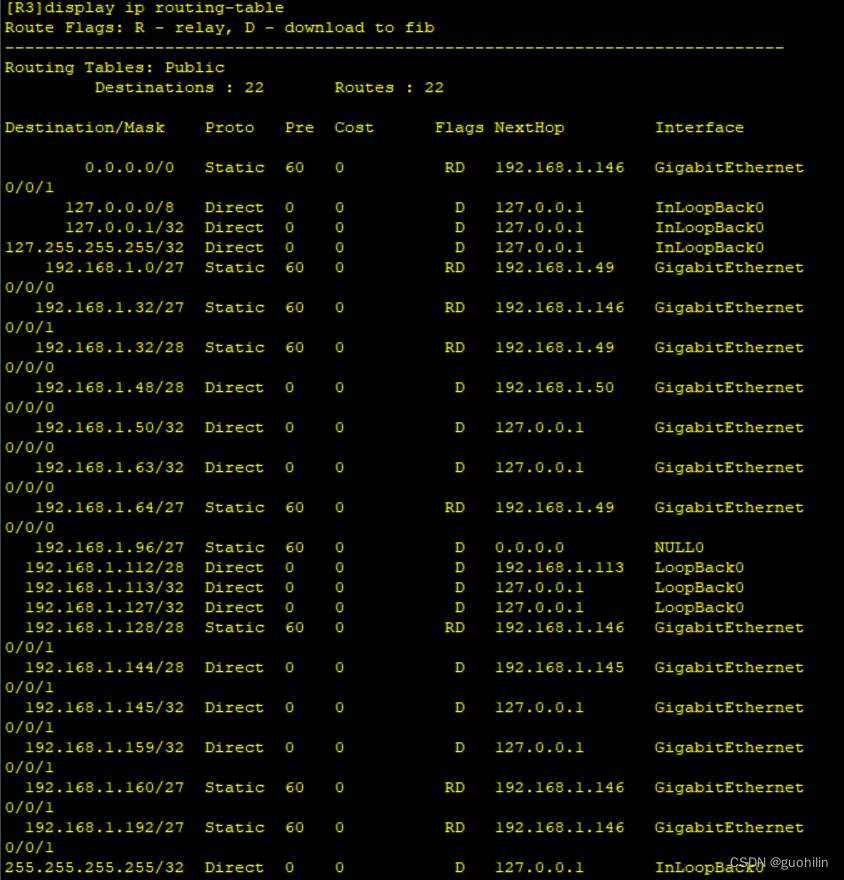

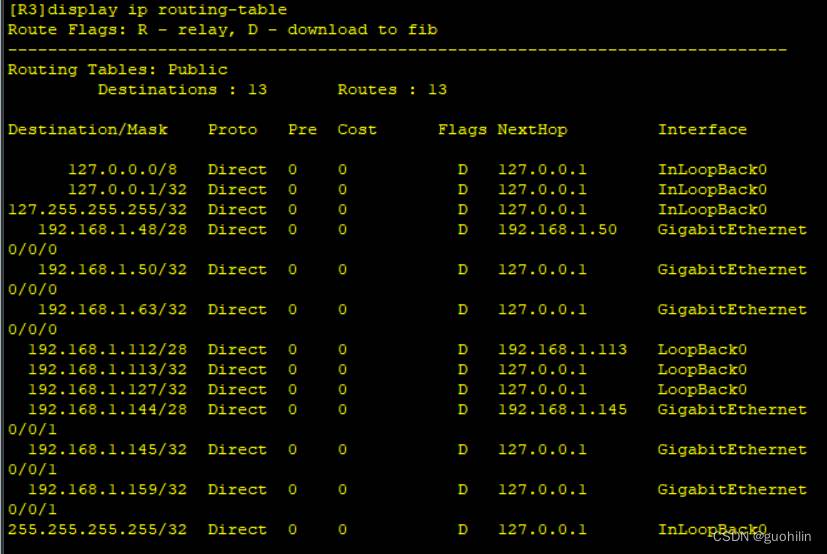

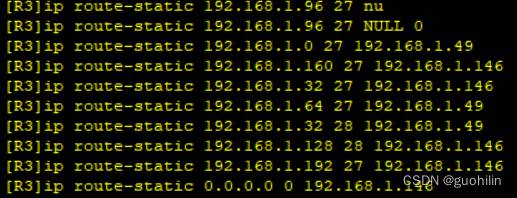

查看R3的路由表,配置静态路由,空接口

路由器R4

由于配置过程与前三个路由器差不多,这里就只放配置后的结果

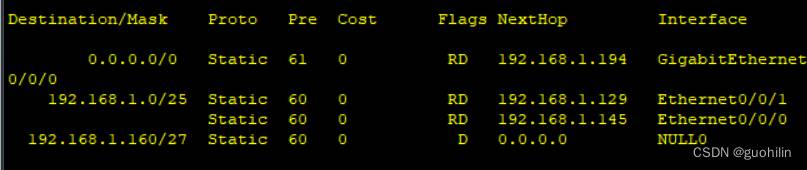

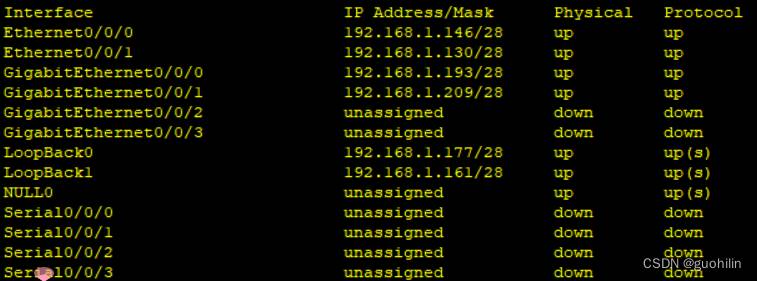

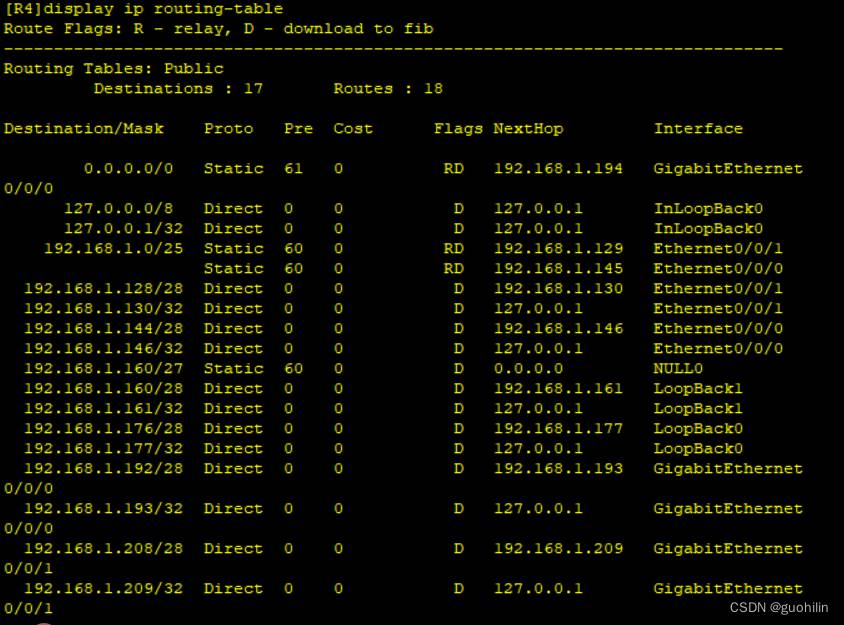

查看R4的路由表,配置静态路由,空接口

[R4]ip route-static 192.168.1.160 27 NULL 0
[R4]ip route-static 0.0.0.0 0 192.168.1.194 preference 61
[R4]ip route-static 192.168.1.0 25 192.168.1.129
[R4]ip route-static 192.168.1.0 25 192.168.1.145

路由器R5

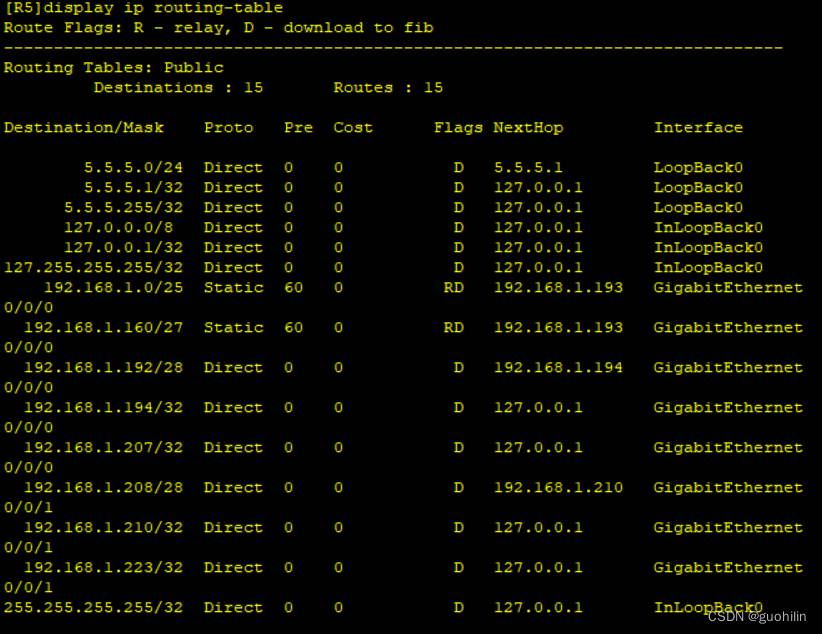

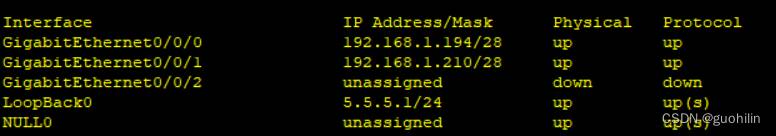

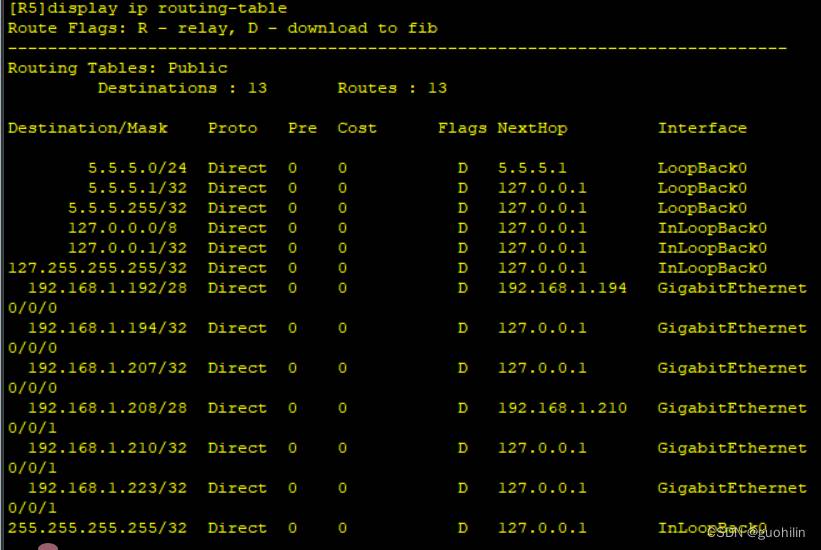

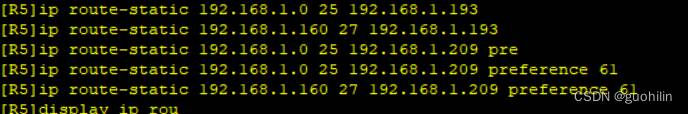

查看R5的路由表,配置静态路由,空接口

设置缺省路由进行低保保护,让数据包能够从0.0.0.0/0地址访问5.5.5.0/24。

路由器R1

路由器R2

路由器R3

路由器R4

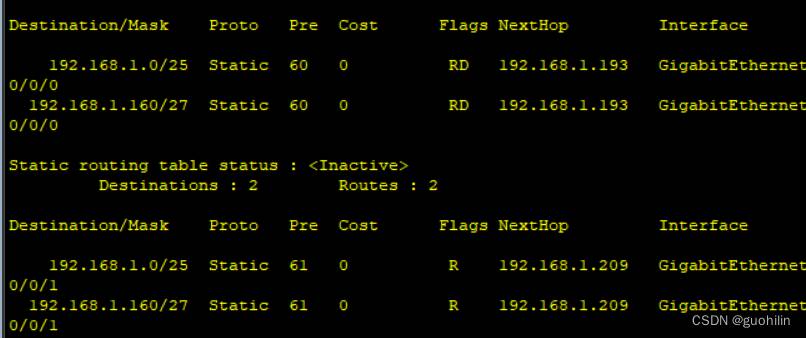

设置浮动静态路由,使得在正常100M链路进行通信,故障时10M链路进行通信。

接下来让我们进行测试吧:

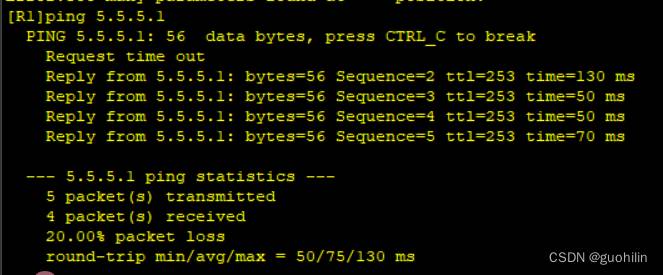

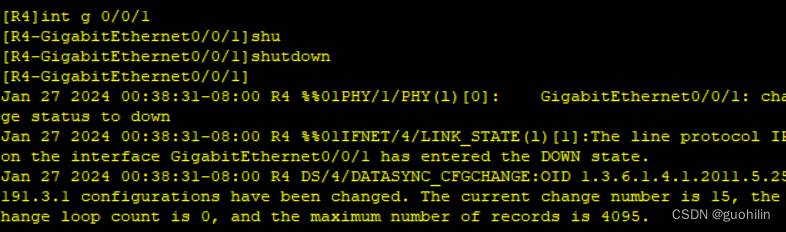

现在让我们断开192.168.1.208/28网段 进行测试:

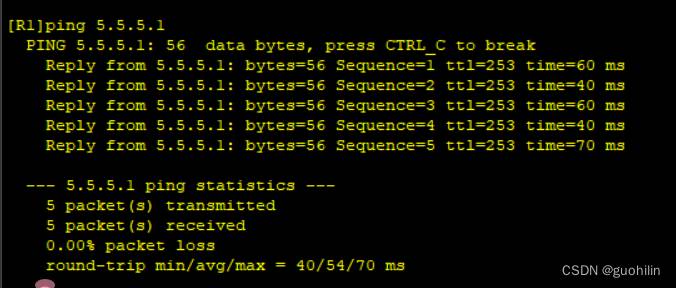

发现可以ping通说明实现全网通!!!
