一、华为数通产品分类

1、园区交换机

（无线化，物联化，云化驱动企业园区网络重构，企业和用户追求更大带宽，更优体验，更高效率的企业品质园区，华为CloudEngine S交换机全系列产品，助力打造数字化时代的高品质园区网络。）

常见型号：核心（S77系列、87系列、1200系列、1600系列）

接入   ：57系列为主 也有分销的17系统等等

2、数据中心交换机

数据中心交换机主要是分为通算和智算两个系列  区别在于 智算加入了AI 和200G的接口，接口更加丰富，带宽更加的高。通算交换机主要是以 10GE和25GE、40GE/100GE为主，为满足分布式存储和虚拟化、超融合等中小型的数据中心。

常见型号：核心 （9800 系列、8800系列、16800系列）

二、登录设备的主要方式

常见的设备管理方式为   Console口登录、web界面登录、telnet登录、ssh登录，网管软件管理（Snmp）

下面我们详细的说一下  各种场景常用的登录方式以及如何配置

1、Console口登录

       使用场景：一般作为开局登录使用，或者忘记其他登录方式密码，使用Console口重置密码

必备条件：1）具有Console通信电缆、2）配置软件（推荐CRT和mobaxterm）

将Console通信电缆的DB9（孔）插头插入PC机的串口（COM）中，再将RJ-45插头端插入设备的Console口中

具体使用方法

（1）电脑连接交换机

（2）使用工具登录

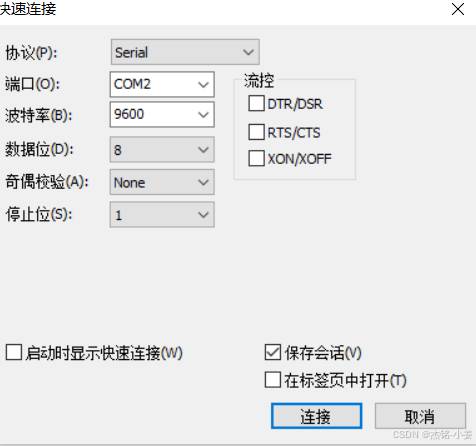

注意 软件要选择响应的端口和传输速率

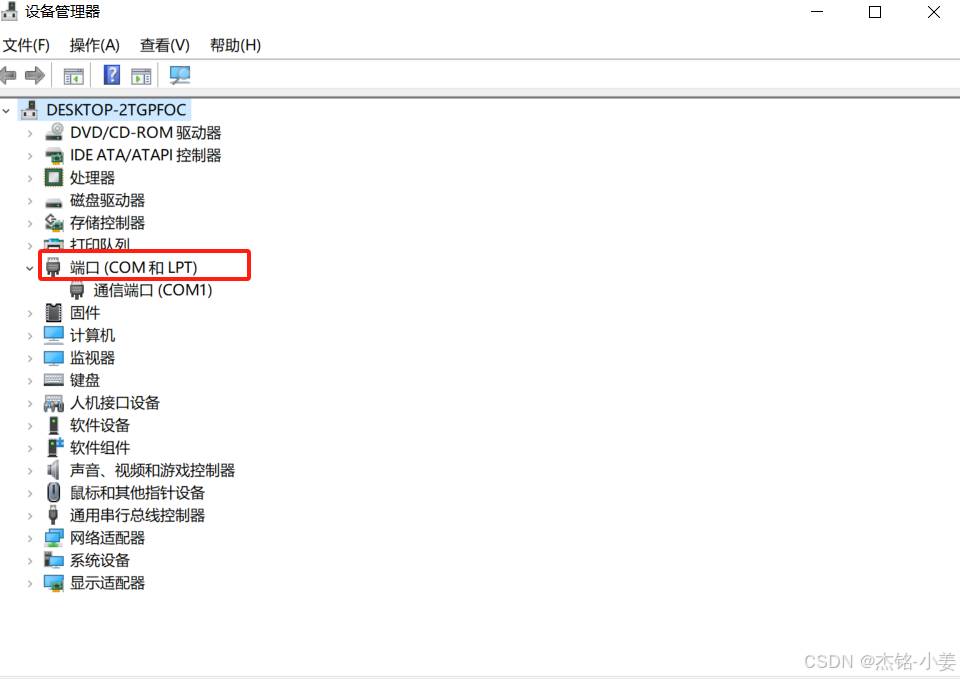

 端口要选择你电脑识别出来的端口  设备管理器中查看

协议选择：Serial

波特率选择：9600

数据位：8

停止位：1

流控：不选择流控

点击连接即可

（3）密码登录

终端界面会出现如下显示信息，提示用户输入用户名和密码，有的型号和版本没有初始密码

密码详见：https://support.huawei.com/enterprise/zh/doc/EDOC1100182400（S系列交换机缺省帐号与密码（V100&V200版本））

S系列交换机的初始密码为：admin@hawei.com

2、web界面登录

使用场景：一般不太使用web界面登录，后期维护可使用简单的调整端口模式

必备条件：1）网络通畅、2）浏览器

保持网络通畅、使用浏览器登录地址，S系列交换机的登录地址为 192.168.1.253  电脑配置同段即可，注意：有ETH接口的接ETH接口，没ETh接口的可接业务网口（前提是交换机是网管类型）

3、telnet登录

3.1操作步骤

（1）使能服务器功能

<HUAWEI> system-view
[HUAWEI] telnet server enable

在开始  telnet server时、提示 telnet协议不安全 那只能使用Stelnet（ssh）

（2）配置VTY用户界面的支持协议类型。

[HUAWEI] user-interface vty 0 4
[HUAWEI-ui-vty0-4] protocol inbound telnet    //指定VTY用户界面所支持的协议为Telnet

（3）配置VTY用户界面的认证方式和用户级别

[HUAWEI-ui-vty0-4] authentication-mode aaa    //配置认证方式为AAA
[HUAWEI-ui-vty0-4] quit
[HUAWEI] aaa
[HUAWEI-aaa] local-user admin123 password irreversible-cipher abcd@123    //创建本地用户admin123，登录密码为abcd@123
[HUAWEI-aaa] local-user admin123 service-type telnet    //配置本地用户admin123的接入类型为Telnet方式
[HUAWEI-aaa] local-user admin123 privilege level 15    //配置本地用户admin123的级别为15
Warning: This operation may affect online users, are you sure to change the user privilege level ?[Y/N]y

（4）使能地址、接口

   [HUAWEI]  telnet server-source all-interface （可选择Vlanif  接口、或者使用全部）

（5）测试 客户端Telnet登录设备

      进入管理员PC的Windows的命令行提示符，执行相关命令，通过Telnet方式登录设备。

C:\Documents and Settings\Administrator> telnet 10.10.10.20 23    //10.10.10.20为设备管理IP地址，由网络规划决定

4、通过STelnet登录设备

4.1操作步骤

（1）配置VTY用户界面的支持协议类型、认证方式和用户级别。

[HUAWEI] user-interface vty 0 4
[HUAWEI-ui-vty0-4] authentication-mode aaa    //配置VTY用户界面认证方式为AAA认证
[HUAWEI-ui-vty0-4] protocol inbound ssh    //配置VTY用户界面支持的协议为SSH，默认情况下即SSH
[HUAWEI-ui-vty0-4] user privilege level 15    //配置VTY用户界面的级别为15
[HUAWEI-ui-vty0-4] quit

（2）开启STelnet服务器功能。

[HUAWEI] stelnet server enable    //使能设备的STelnet服务器功能

（3）配置SSH用户认证方式

• 配置SSH用户认证方式为Password

  1. 创建SSH用户（两种方式）。

     [HUAWEI] ssh authentication-type default password    //配置SSH用户缺省采用密码认证

     或

     [HUAWEI] ssh user admin123    //创建SSH用户admin123
     [HUAWEI] ssh user admin123 service-type stelnet    //配置SSH用户的服务方式为STelnet
     [HUAWEI] ssh user admin123 authentication-type password    //配置SSH用户认证方式为password

  2. 使用Password认证方式时，需要在AAA视图下配置与SSH用户同名的本地用户。

     [HUAWEI] aaa
     [HUAWEI-aaa] local-user admin123 password irreversible-cipher abcd@123    //创建与SSH用户同名的本地用户和对应的登录密码
     [HUAWEI-aaa] local-user admin123 privilege level 15    //配置本地用户级别为15
     Warning: This operation may affect online users, are you sure to change the user privilege level ?[Y/N]y
     [HUAWEI-aaa] local-user admin123 service-type ssh    //配置本地用户的服务方式为SSH
     [HUAWEI-aaa] quit

• 配置SSH用户认证方式为RSA、DSA或ECC（以ECC认证方式为例，RSA、DSA认证方式步骤类似）

  使用RSA、DSA或ECC认证方式时，需要在SSH服务器上输入SSH客户端生成的密钥中的公钥部分。这样当客户端登录服务器时，自己的私钥如果与输入的公钥匹配成功，则认证通过

[HUAWEI] ssh user admin123    //创建SSH用户admin123
[HUAWEI] ssh user admin123 service-type stelnet    //配置SSH用户的服务方式为STelnet
[HUAWEI] ssh user admin123 authentication-type ecc    //配置SSH用户认证方式为ecc
[HUAWEI] ecc peer-public-key key01 encoding-type pem    //配置ECC公共密钥编码格式，并进入ECC公共密钥视图,key01为公共密钥名称
Enter "ECC public key" view, return system view with "peer-public-key end".
[HUAWEI-ecc-public-key] public-key-code begin    //进入公共密钥编辑视图
Enter "ECC key code" view, return last view with "public-key-code end".
[HUAWEI-dsa-key-code] 308188    //拷贝复制客户端的公钥，必须为十六进制字符串，如果是其他进制，请提前转换
[HUAWEI-dsa-key-code] 028180
[HUAWEI-dsa-key-code] B21315DD 859AD7E4 A6D0D9B8 121F23F0 006BB1BB
[HUAWEI-dsa-key-code] A443130F 7CDB95D8 4A4AE2F3 D94A73D7 36FDFD5F
[HUAWEI-dsa-key-code] 411B8B73 3CDD494A 236F35AB 9BBFE19A 7336150B
[HUAWEI-dsa-key-code] 40A35DE6 2C6A82D7 5C5F2C36 67FBC275 2DF7E4C5
[HUAWEI-dsa-key-code] 1987178B 8C364D57 DD0AA24A A0C2F87F 474C7931
[HUAWEI-ecc-key-code] A9F7E8FE E0D5A1B5 092F7112 660BD153 7FB7D5B2
[HUAWEI-ecc-key-code] 171896FB 1FFC38CD
[HUAWEI-ecc-key-code] 0203
[HUAWEI-ecc-key-code] 010001
[HUAWEI-ecc-key-code] public-key-code end    //退回到公共密钥视图
[HUAWEI-ecc-public-key] peer-public-key end    //退回到系统视图
[HUAWEI] ssh user admin123 assign ecc-key key01    //为用户admin123分配一个已经存在的公钥key01

（4）在服务器端生成本地密钥对。

[HUAWEI] ecc local-key-pair create
Info: The key name will be: HUAWEI_Host_ECC.
Info: The key modulus can be any one of the following: 256, 384, 521.
Info: If the key modulus is greater than 512, it may take a few minutes.
Please input the modulus [default=521]:521
Info: Generating keys..........
Info: Succeeded in creating the ECC host keys.

（5）客户端STelnet登录设备

PC端用Password认证方式连接SSH服务器

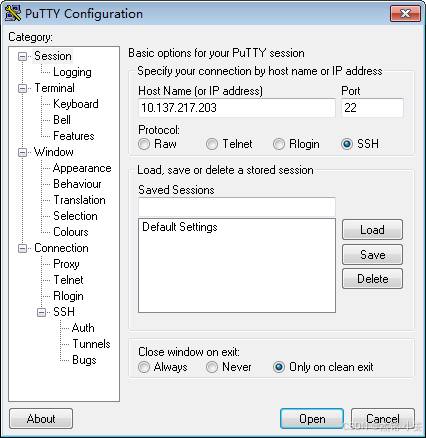

通过软件登录设备，输入设备的IP地址，选择协议类型为SSH
