华为认证实验：子网地址配置

本文实验参考来源：《华为HCIA-Datacom认证实验指南》

▲了解本书信息，评论区告诉我

一、实验需求

• 掌握子网地址的配置

二、实验拓扑

子网地址的配置的实验拓扑如图3-2

                                                            子网地址配置

三、实验步骤

（1）：路由器R1的配置

 <Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R1

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 172.16.1.1 24

[R1-GigabitEthernet0/0/0]undo shutdown

[R1-GigabitEthernet0/0/0]quit

（2）：路由器R2的配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname R2

[R2]interface g0/0/1

[R2-GigabitEthernet0/0/1]ip address 172.16.1.2 24

[R2-GigabitEthernet0/0/1]undo shutdown

[R2-GigabitEthernet0/0/1]quit

四、实验调试

<R1>ping 172.16.1.2

  PING 172.16.1.2: 56  data bytes, press CTRL_C to break

    Reply from 172.16.1.2: bytes=56 Sequence=1 ttl=255 time=100 ms

    Reply from 172.16.1.2: bytes=56 Sequence=2 ttl=255 time=60 ms

    Reply from 172.16.1.2: bytes=56 Sequence=3 ttl=255 time=40 ms

    Reply from 172.16.1.2: bytes=56 Sequence=4 ttl=255 time=30 ms

    Reply from 172.16.1.2: bytes=56 Sequence=5 ttl=255 time=70 ms

  --- 172.16.1.2 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 30/60/100 ms

   【技术要点】

     172.16.1.0/24是172.16.0.0/16的一个子网：

     子网掩码：255.255.255.0

     网络地址：172.16.1.0

广播地址：172.16.1.255

主机地址：172.16.1.1至172.16.1.254

---

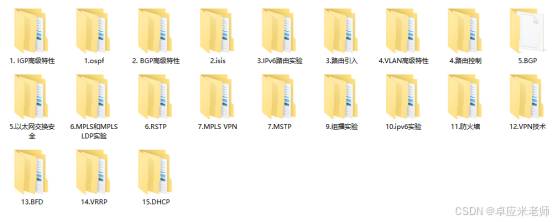

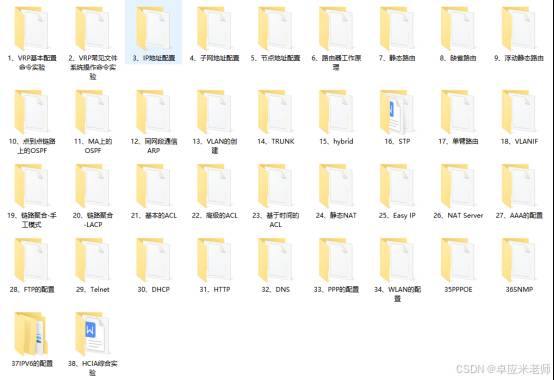

更多本书实验练习：
