华为eNSP实验：Eth-Trunk 三层链路聚合

 一、什么是Eth-Trunk 三层链路聚合：

1、Eth-Trunk的三层链路聚合是指在以太网交换机上使用Eth-Trunk技术来实现三层链路的聚合。在以太网中，通常使用链路聚合技术来增加带宽和提高可靠性。在三层网络中，链路聚合可以通过将多个物理链路绑定为一个逻辑链路来增加带宽和冗余。

2、在三层链路聚合中，Eth-Trunk技术可以将多个物理接口绑定为一个逻辑接口，从而实现链路的聚合。通过将多个链路聚合成一个逻辑链路，可以增加带宽，并提高网络的可靠性和容错性。当其中一个物理链路发生故障时，数据可以自动切换到其他正常的链路上，从而实现链路的冗余和故障恢复。

3、Eth-Trunk的三层链路聚合可以提供更高的带宽和更好的网络可靠性，适用于需要大带宽和高可靠性的应用场景，如数据中心和企业网络等。在实际应用中，可以通过配置路由协议来实现三层链路聚合，将多个链路作为一个逻辑链路来进行路由转发。

二、Eth-Trunk的三层链路聚合的功能：

 Eth-Trunk的三层链路聚合的功能是将多个物理链路（以太网接口）聚合成一个逻辑链路，提供更高的带宽和可靠性。其主要功能包括：

1. 带宽扩展：通过将多个物理链路绑定在一起，实现带宽的叠加，提供更大的带宽容量供用户使用。

2. 负载均衡：将数据包分发到各个物理链路上，实现负载均衡，避免某条链路过载，保证网络的稳定运行。

3. 冗余备份：当某个物理链路发生故障时，Eth-Trunk能够自动检测并将数据包切换到其他正常工作的链路上，实现链路的冗余备份，提高网络的可靠性。

4. 快速收敛：当某个物理链路发生故障时，Eth-Trunk能够迅速检测并通知上层设备，实现快速的故障恢复，降低网络中断的时间。

5. 简化管理：Eth-Trunk将多个物理链路视为一个逻辑链路，简化了管理和配置的复杂性，提高了网络运维的效率。 综上所述，Eth-Trunk的三层链路聚合功能可以提供更大的带宽、更高的可靠性和更简化的管理，广泛应用于需要高性能和可靠性的网络环境中。

三、实验拓扑及实验命令与步骤：

1、创建Eth-Trunk

AR1命令：

<Huawei>sys           //进入系统视图的简写
[Huawei]undo info-center enable           //关闭路由器输出信息
[Huawei]sys R1            //修改设备名称的简写
[R1]int eth-trunk 1        //创建Eth-trunk 1
[R1-Eth-Trunk1]undo portswitch             //打开三层链路聚合
[R1-Eth-Trunk1]ip address 12.1.1.1 24      //配置IP地址与子网掩码
[R1-Eth-Trunk1]quit      //退出

 AR2命令：

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sys R2
[R2]int eth-trunk 1
[R2-Eth-Trunk1]undo portswitch
[R2-Eth-Trunk1]ip address 12.1.1.2 24
[R2-Eth-Trunk1]quit

 2、配置模式为静态LACP：

AR1命令 ：

[R1]int Eth-Trunk 1        //进入Eth-Trunk 1
[R1-Eth-Trunk1]mode lacp-static        //配置静态LACP
[R1-Eth-Trunk1]quit      //退出

AR2命令：

[R2]int Eth-Trunk 1
[R2-Eth-Trunk1]mode lacp-static
[R2-Eth-Trunk1]quit

3、将端口加入Eth-Trunk：

AR1命令：

[R1]int Eth-Trunk 1        //进入Eth-Trunk 1
[R1-Eth-Trunk1]trunkport GigabitEthernet 0/0/0 to 0/0/2    //将接口G0/0/0到G0/0/2接口加入成员接口
[R1-Eth-Trunk1]quit          //退出

AR2命令：

[R2]int Eth-Trunk 1
[R2-Eth-Trunk1]trunkport GigabitEthernet 0/0/0 to 0/0/2
[R2-Eth-Trunk1]quit

 4、实验调试：

（1）查看Eth-Trunk 1的状态，命令如下：

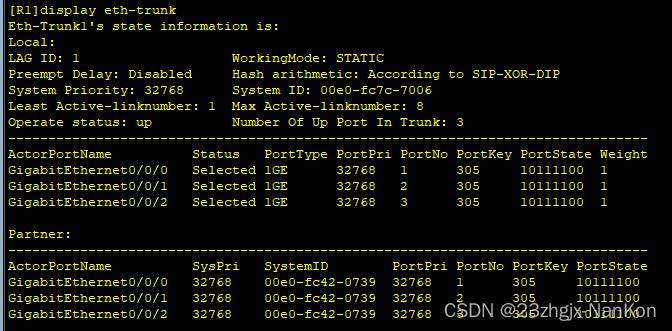

 [R1]display eth-trunk 1          //查看配置结果

通过以上输出结果可以看出，Eth-Trunk 1 处于工作状态，G0/0/0、G0/0/1、G0/0/2都处于活动状态。

（2）测试连通性，命令如下：

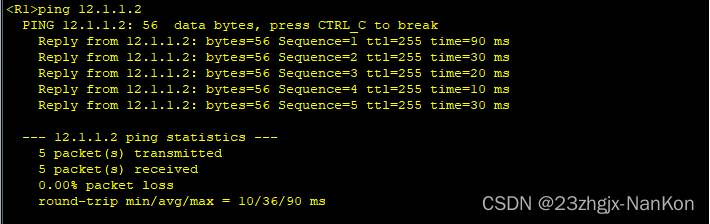

[R1]ping 12.1.1.2       //测试

 通过以上输出结果可以看出AR1与AR2是可以通信的。

四、总结 ：

Eth-Trunk的三层链路聚合是一种通过将多个三层接口绑定到一个虚拟接口上，实现增加带宽和冗余备份的技术。它可以提高网络的可靠性、可用性和性能，并且需要配置相应的路由协议和虚拟IP地址。
