华为数通——SVI(vlanif虚拟接口)

2024-12-05 23:06:17 网络设备调试 23 ℃ 0 评论

SVI:众所周知交换机是没有ip地址的,如果要配置的话一般需要本地console连接设置,这样在后期运维过程中不得不总是要跑到现场调试,SVI配置就是将交换机的一个vlan口,设置ip地址在配合Telnet远程登录权限,这样后期运维人员就可以远程通过ip地址直接Telnet登录到交换机内部进配置。

LSW1:

[LSW1]valn 10 20

[LSW1]int   vlanif  10  创建交换机虚拟接口vlanif  10  (SVI)

[LSW1-Vlanif10]ip  add  192.168.10.1   24   配置ip地址作为vlan10网关

[LSW1]int  vlanif  20

[LSW1-Vlanif20]ip  add  192.168.20.1   24   配置ip地址作为vlan20网关

注意:可以将三层交换机抽象成一台路由器,vlanif接口就是路由器的接口。

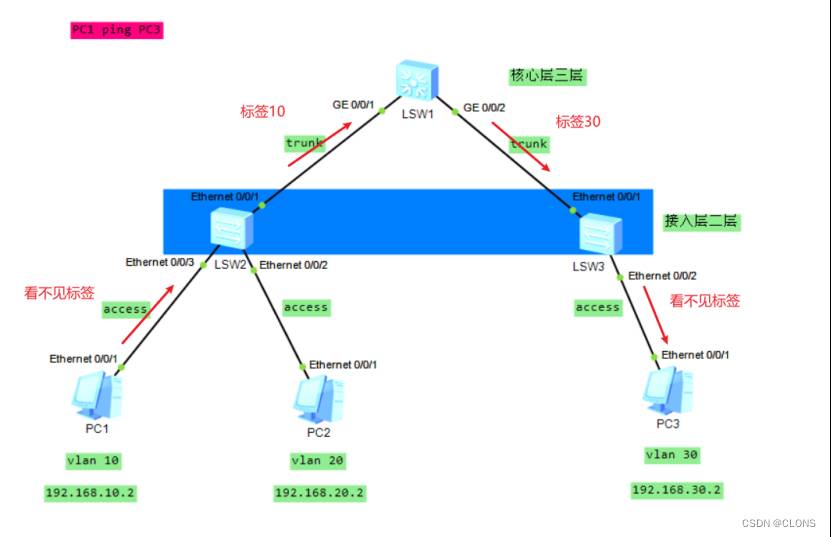

二层SVI

sw2:

[LSW1]vlan   batch  10  30

[LSW1]interface  Ethernet0/0/1

  port  link-type  trunk

  port  trunk  allow-pass  vlan  2  to  4094

#

interface  Ethernet0/0/2

  port  link-type  access

  port  default  vlan  10

#

interface  Ethernet0/0/3

  port  link-type  access

  port  default  vlan  30

sw3:

vlan  20

interface  Ethernet0/0/1

  port  link-type  trunk

  port  trunk  allow-pass  vlan  2  to  4094

#

interface  Ethernet0/0/2

  port  link-type  access

  port  default  vlan  20



sw1:

vlan  batch  10  20  30

interface  Vlanif10

  ip  address  192.168.10.1  255.255.255.0

#

interface  Vlanif20

 ip  address  192.168.20.1  255.255.255.0

#

interface  Vlanif30

 ip  address  192.168.30.1  255.255.255.0

#

interface  GigabitEthernet0/0/1

  port  link-type  trunk

  port  trunk  allow-pass  vlan  all

#

interface  GigabitEthernet0/0/2   port  link-type  trunk

  port  trunk  allow-pass  vlan  all
