• 远程 AUX口登录
功能需求及组网说明

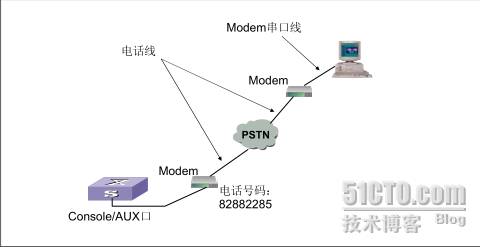

                                                                 图1-2 通过 AUX口远程登录交换机

需求：通过 AUX口（即 console口）登录到交换机进行配置
配置
通过 AUX口远程登录配置
[Quidway] user-interface aux 0                                              #在交换机上执行 user-interface aux 0  进入
                                                                                                                console

[Quidway-ui-aux0]modem                                                              #键入 modem进入 modem状态。

                                                                                                               #与计算机相连的 modem 为 modemA，与交换机相
                                                                                                                连的modem为 modemB。
                                                                                                                物理连接后在计算机上启用超级终端， com 端
                                                                                                                 口选择和modemA相连的 com口
                                                                                                                 在超级终端屏幕上键入命令 atdt 82882285（与
                                                                                                                 交换机 modemB的电话号码）
                                                                                                                 等待片刻就可以登录到交换机上。

注：
1.    目前的命令行配置的交换机 console口和 aux口是合二为一的
2.    连接交换机和 modem要采用专用的 aux线缆
3.    modem要设置成自动应答方式

打开 debug开关
功能需求及组网说明

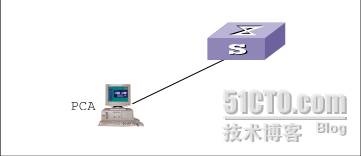

                                    图1-3 Debug 系统调试

说明：如图， PCA 与交换机的 Console 口或以太口相连。如果是通过以太口相连，要求 PCA 的 IP地
址和该以太端口所在的 VLAN Interface 在同一网段。在这里，我们假设 PCA 的地址是
10.110.53.247/21,   交 换 机 的 以 太 网 口 所 在   VLAN   Interface   1 的   IP   地 址是
10.110.53.248/21。

配置
                                                                          打开 debug开关
配置过程
      注释
SwitchA交换机配置：

<Quidway>debbuging   ?
  all            All debugging functions
  arp            ARP module
  bgp            BGP module
  cluster        Cluster module
  device         Device manage
  dhcp-relay     DHCP relay module
  dot1x          Specify 802.1x configuration
information
  ethernet       Ethernet module
  fib            FIB module
  ftp-server     FTP server information
  garp           GARP module
  gmrp           GMRP module
  gvrp           GVRP module
  habp           HABP module
  hgmpserver     HGMP server module
  igmp           IGMP module
  ip             IP module
  local-server     Local authentication server
information
  mac-address     MAC address table information
  modem         Modem module
  multicast        Multicast module
  ndp            NDP module
  ni             NI module: NI Debuging information
  ntdp           NTDP module
  ntp-service      NTP module
  ospf           OSPF module
  pim            PIM module
  radius         Radius module
  rip            RIP module
  rmon           RMON debugging switch
  snmp-agent     SNMP module
  stp            STP infomation
  tcp            TCP module
  telnet          TELNET module
  udp            UDP module
  vfs            Filesystem module
  vrrp           VRRP module
  vtp            VTP module
  vty            VTY module

<Quidway> debugging ip packet

<Quidway>terminal monitor
% Current terminal monitor is on

<Quidway>terminal debugging
% Current terminal debugging is on
<Quidway>

#在用户视图下面打开调试开关，选择
所需要进行调试的模块参数。












































#打开 IP报文调试开关

#在用户视图模式下打开屏幕输出开
关。
＃在用户视图模式下打开调试输出开
关。









注意：
1.    调试结束后，用 undo debugging XXX, undo terminal monitor 和 undo terminal
debugging 关闭所有的调试开关。
2.    缺省情况下 debug信息只向 console口终端输成信息，如果是 telnet到交换机，则需要在系统视
图下执行 info-center monitor channel 0命令，否则 debug信息无法向 telnet终端输出。


  • SNMP配置
功能需求及组网说明

                                                 图1-4 SNMP配置

说明：网管工作站（NMS）与以太网交换机通过以太网相连，网管工作站 IP地址为 129.102.149.23，
以太网交换机的 VLAN 接口 IP 地址为 129.102.0.1。在交换机上进行如下配置：设置团体名和访问权
限、管理员标识、联系方法以及交换机的位置信息、允许交换机发送 Trap消息。
配置
                                       配置过程
                注释
<Quidway>system-view

[Quidway] snmp-agent community read public
[Quidway] snmp-agent community write private

[Quidway]snmp-agent       sys-info       contact
Mr.Wang-Tel:3306
[Quidway]     snmp-agent     sys-info     location
telephone-closet,3rd-floor

[Quidway] snmp-agent trap enable
[Quidway] snmp-agent target-host trap address
udp-domain 129.102.149.23 udp-port 5000 params
securityname public
# 进入系统视图
# 设置团体名和访问权
限


# 设置管理员标识、联系
方法以及物理位置



# 允许向网管工作站
129.102.149.23 发送
Trap 报文，使用的团体
名为 public。
注：
一般情况下只需设置团体名和访问权限设备即可被管理，其他为可选配置

  • WEB网管配置
功能需求及组网说明

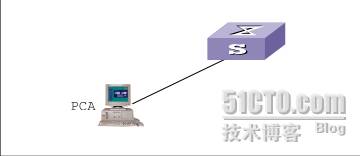

                                         图1-5 WEB网管配置

说明：PCA连接在交换机 A的端口 0/1
需求：PCA使用 WEB网管软件对交换机进行 WEB管理
配置
                                    配置过程
                         注释
在 System命令模式下进行下面配置

[Quidway]snmp-agent sys-info version v3

[Quidway]snmp-agent mib-view included wnmview
internet

[Quidway]snmp-agent     group     v3     wnmgroup
authentication     read-view   wnmview   write-view
wnmview notify-view wnmview


 [Quidway]snmp-agent usm-user v3 wnm wnmgroup
authentication-mode md5 123456




[Quidway]snmp-agent   target-host   trap   address
udp-domain 192.168.1.3 params securityname wnm
v2c



[Quidway]snmp-agent trap enable standard
[Quidway]snmp-agent trap enable vrrp
[Quidway]snmp-agent trap enable bgp


#启动 Snmp Agent的 V3版本

#创建一个范围为 internet 的
Snmp视图

#创建一个需要进行认证的 Snmp
V3的组 wnmgroup，读写和接受
Trap的视图都使用 wnmview


#创建一个 Snmp V3 的用户，用
户 名 是 wnm ， 认 证 密 码 是
123456，采用 MD5 方式认证，
不进行加密


# 设 置   Trap 主 机 地 址 为
192.168.1.3，接收 Trap的用
户名为 wnm，采用 TrapV2c格式
送 Trap


#激活标准Trap，VRRP和BGP的
Trap
完成上述配置以后，在 PC机打开浏览器，在地址栏输入交换机的 IP地址，将在显示的页面中点击
“图形管理界面”，就进入图形界面的 Web网管。首先会弹出对话框，如果使用的是上面描述的配
置，则用户名输入 wnm，认证方式选择 MD5，加密方式选择空，认证密码输入 123456，点击确定。
后面就可以根据菜单和对话框的提示通过 Web网管对交换机进行查询和配置了。

注意:
1．如果交换机和 PC机的 IP地址不在同一个网段，或者需要在 PC机上收到 Trap，则需要根据 Web网
管主页上的提示开发 Java权限，对于每个交换机，在 PC机上都需要开发权限；
2． PC 机上需要安装 JRE1.3 以上的版本。JRE( Java Runtime Environment，Java 运行环境 )
可以在 Sun公司的网站上免费下载。
