mobarxtem应用与华为设备端口绑定技术

交换机端口绑定

华为交换机的基础配置与MOBAXTERM终端连接

实验步骤：
一、给每个交换机划分vlan并添加端口

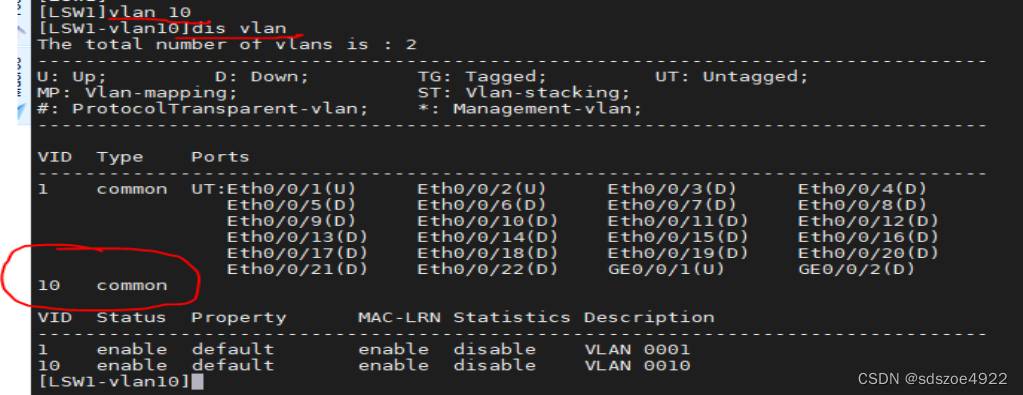

1.单个vlan的划分

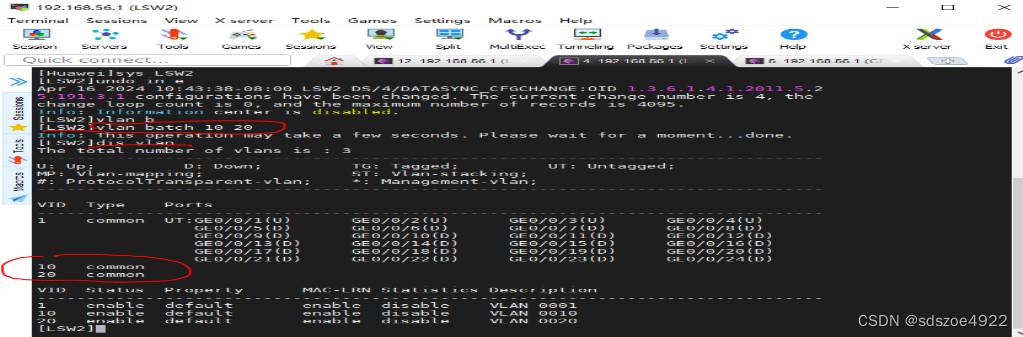

2.批量划分vlan

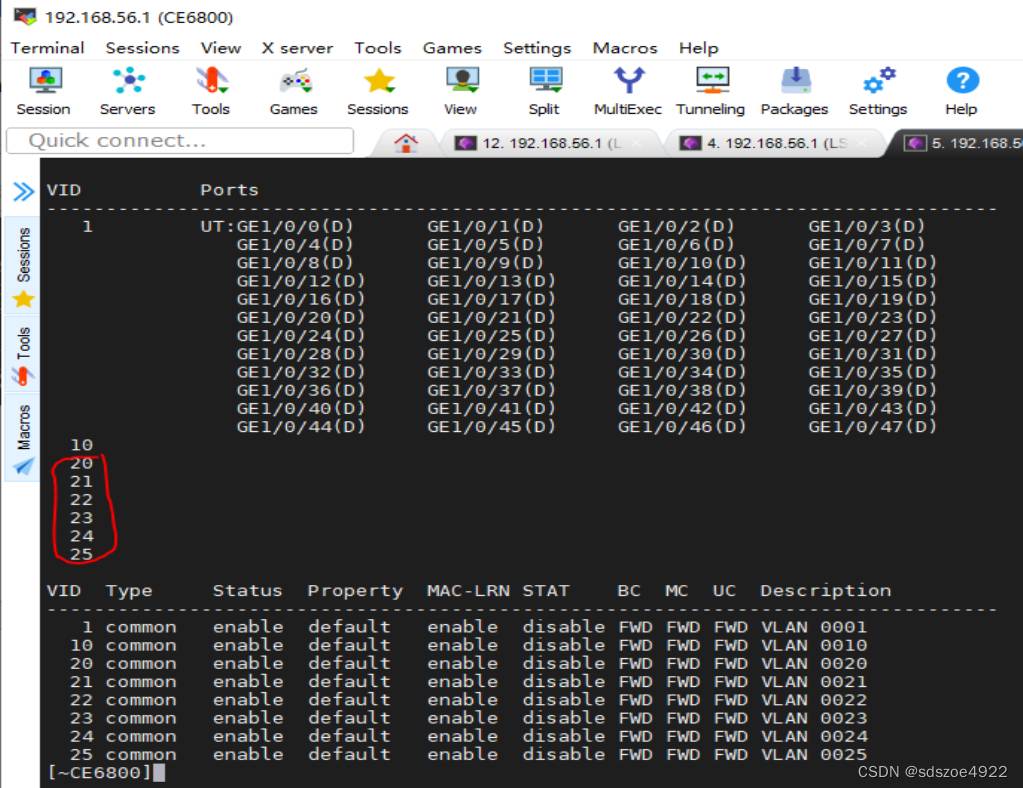

在高端交换机CE6800上批量划分连续编号的VLAN，本例中连续的vlan20到vlan25
[~CE6800]vlan b 20 to 25

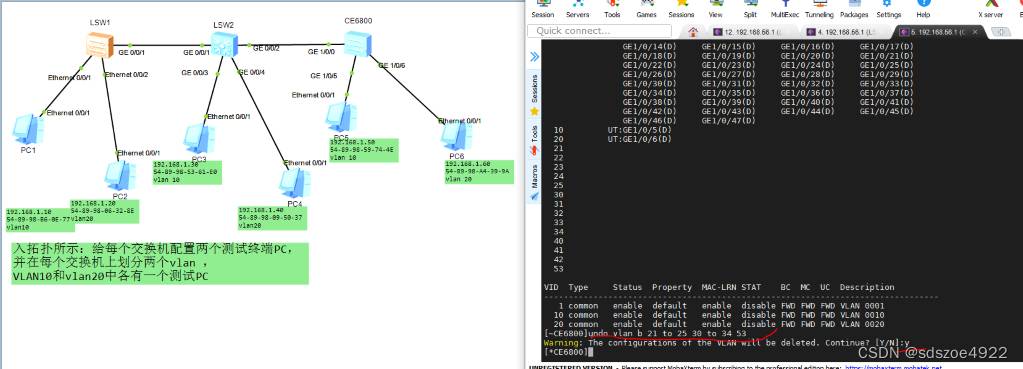

3.如果有批量VLAN连续的和不连续的编号一次性的配置

[~CE6800]vlan b 30 to 34 40 to 42 53
要划分vlan30–vlan34
vlan40—vlan42
vlan53

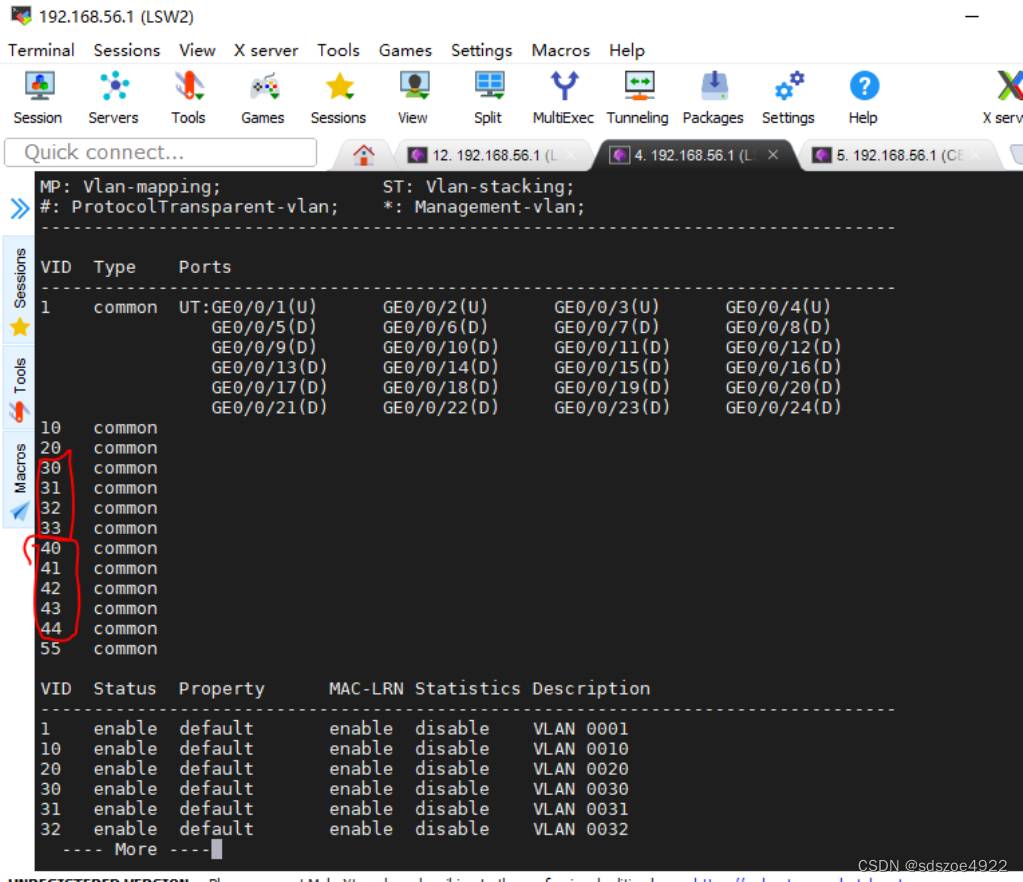

在交换机LSW2上进行同样的划分vlan

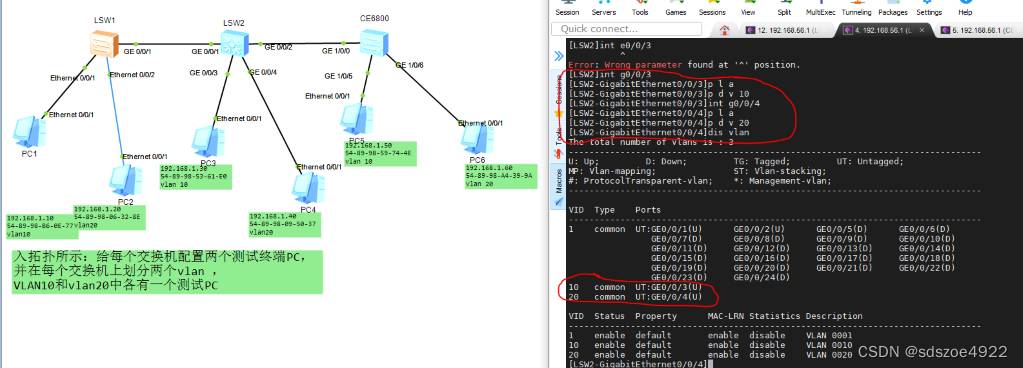

4.给vlan中添加端口
[LSW1-vlan20]q
[LSW1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type access
[LSW1-Ethernet0/0/1]port default vlan 10

[LSW1-Ethernet0/0/1]int e0/0/2
[LSW1-Ethernet0/0/2]p l a
[LSW1-Ethernet0/0/2]p d v 20
[LSW1-Ethernet0/0/2]

[LSW2]int g0/0/3
[LSW2-GigabitEthernet0/0/3]p l a
[LSW2-GigabitEthernet0/0/3]p d v 10
[LSW2-GigabitEthernet0/0/3]int g0/0/4
[LSW2-GigabitEthernet0/0/4]p l a
[LSW2-GigabitEthernet0/0/4]p d v 20
[LSW2-GigabitEthernet0/0/4]

[~CE6800]int g1/0/5
[~CE6800-GE1/0/5]p l a
[~CE6800-GE1/0/5]p d v 10
[*CE6800-GE1/0/5]int g1/0/6
[*CE6800-GE1/0/6]p l a
[*CE6800-GE1/0/6]p d v 20
[*CE6800-GE1/0/6]

二，端口的批量加入指定vlan的方法
（华为设备中低端没法实现批量添加端口，CE6000及以上的设备可以做到）
重新划分一个vlan30，并将指定端口批量加入到该vlan中
在LSW1上把e0/0/3 —e0/0/10批量添加到vlan30中
没法批量添加
在LSW2上也没法批量添加端口
在高端交换机CE6800上可以完成

[*CE6800]interface range g1/0/0 to g1/0/4
[*CE6800-port-group]p l a
[*CE6800-port-group]p d v 30
[*CE6800-port-group]
