华为eNSP 实验:划分VLAN

2024-12-05 23:08:23 网络设备调试 33 ℃ 0 评论

华为eNSP实验中,通过划分VLAN(Virtual Local Area Network),可以逻辑上将一个物理网络分割成多个独立的虚拟局域网,从而实现对不同设备或用户群体的隔离和管理。这种技术不仅提高了网络的安全性和灵活性,还优化了网络的管理效率。

1.实验目的

(1)熟悉VLAN 的创建方法

(2)掌握把交换机接口划分到特定VLAN的方法

2.实验拓扑

划分VLAN的实验拓扑如下图所示

3.实验步骤

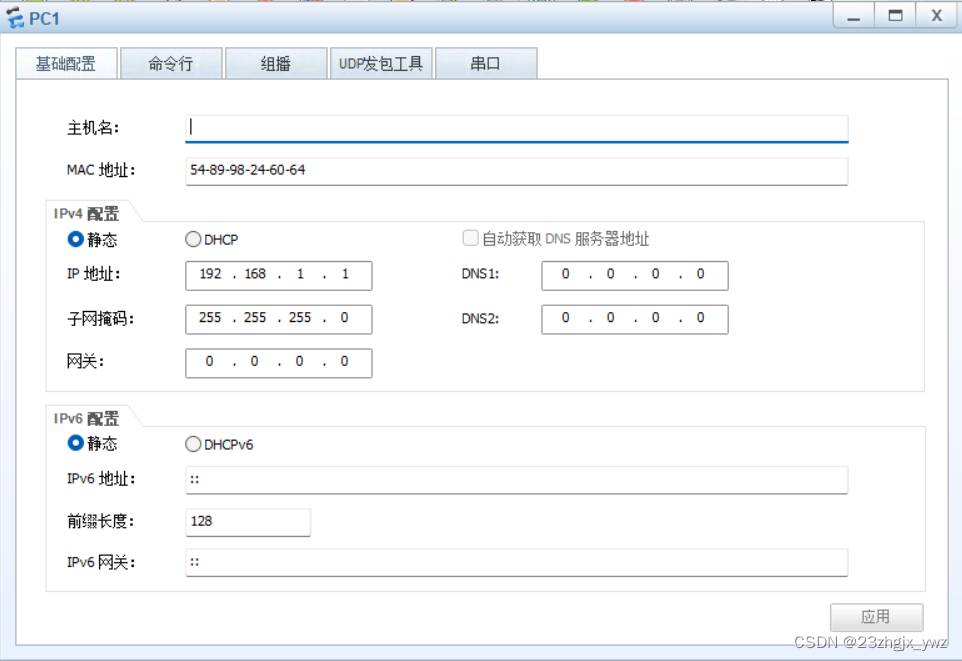

(1)PC1的配置如下图所示

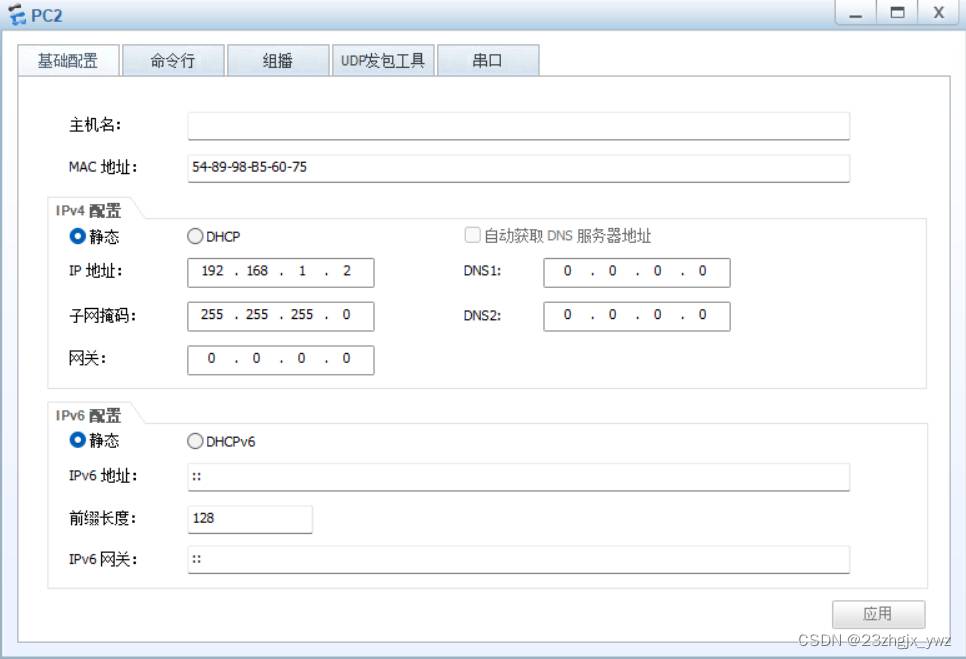

(2)PC2的配置如下图所示

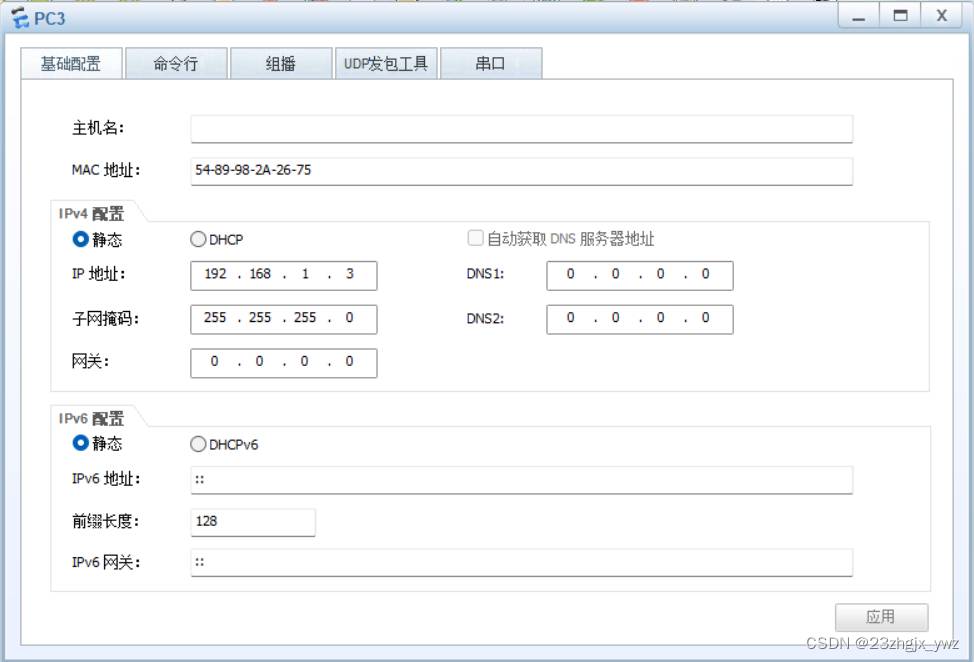

(3)PC3的配置如下图所示

(4)PC4的配置如下图所示

(5)创建VLAN,命令如下:

<Huawei>system-view  //进入系统视图
[Huawei]undo info-center enable  //关闭路由器输出信息
[Huawei]sysname LSW1  //修改设备名为 LSW1
[LSW1]vlan batch 10 20 //创建VLAN 10 和 VLAN 20
[LSW1]quit  //退出
(6)把接口划入VLAN ,命令如下:

[LSW1]interface g0/0/1  //进入接口 g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access //接口类型为access
[LSW1-GigabitEthernet0/0/1]port default vlan 10  //把接口划入VLAN 10
[LSW1-GigabitEthernet0/0/1]quit  //退出
[LSW1]interface g0/0/2  //进入接口g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access  //接口类型为access
[LSW1-GigabitEthernet0/0/2]port default vlan 10  //把接口划入VLAN 10
[LSW1-GigabitEthernet0/0/2]quit  //退出
[LSW1]port-group 1  //创建一个端口组,编号为1
[LSW1-port-group-1]group-member g0/0/3 to g0/0/4   //g0/0/3和g0/0/4属于端口组
[LSW1-port-group-1]port link-type access //接口类型为access
[LSW1-GigabitEthernet0/0/3]port link-type access  //接口类型为access
[LSW1-GigabitEthernet0/0/4]port link-type access  //接口类型为access
[LSW1-port-group-1]port default vlan 20  //把接口划入VLAN 20
[LSW1-GigabitEthernet0/0/3]port default vlan 20  //把接口划入VLAN 20
[LSW1-GigabitEthernet0/0/4]port default vlan 20  //把接口划入VLAN 20
[LSW1-port-group-1]quit  //退出

(7)查看VLAN信息。查看所有已经创建的VLAN的基本信息,命令如下:

[LSW1]display vlan  //查看VLAN 信息
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)
                GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)
                GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)
                GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)
                GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/1(U)      GE0/0/2(U)

20   common  UT:GE0/0/3(U)      GE0/0/4(U)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    VLAN 0010
20   enable  default       enable  disable    VLAN 0020


4实验调试

测试PC1是否可以访问PC2和PC3,结果如下所示

PC>ping 192.168.1.2

Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break
From 192.168.1.2: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.1.2: bytes=32 seq=2 ttl=128 time=62 ms
From 192.168.1.2: bytes=32 seq=3 ttl=128 time=47 ms
From 192.168.1.2: bytes=32 seq=4 ttl=128 time=31 ms
From 192.168.1.2: bytes=32 seq=5 ttl=128 time=47 ms

--- 192.168.1.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/46/62 ms


PC>ping 192.168.1.3

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable

--- 192.168.1.3 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss


实验证明相同的VLAN 可以互相访问,不同地VLAN不能相互访问。

在华为eNSP实验中,通过划分VLAN(Virtual Local Area Network),可以带来多方面的优点,包括提高网络的安全性、管理效率和灵活性,同时还能控制广播域,优化网络性能
