通过jumpserver跳登交换机进行CLI操作

前言简介

书接上文，前面我们介绍如何在Ubuntu安装jumpserver,现结合华三HCL模拟器，验证怎么通过堡垒机ssh跳登到交换机进行远程维护操作。

实验拓扑

环境准备

• win10 PC;

• HCL模拟器；

• jumpserver；

• JumpServerClient；

• MobaXterm。

实验步骤

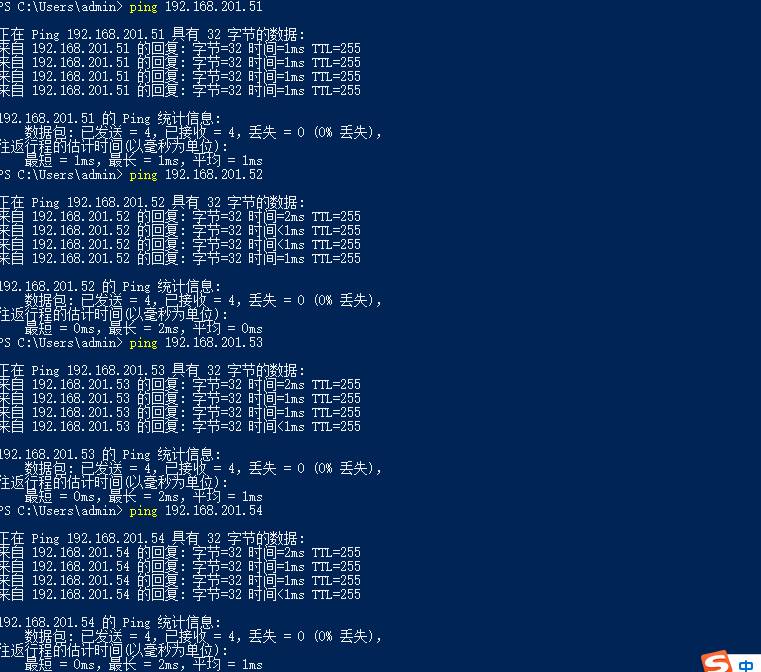

步骤1：按照实验拓扑图，连接好线缆，并将模拟器桥接到物理机，实现全网互通；
步骤2：配置交换机管理IP，SSH服务，交换机配置脚本如下：

# 进入系统视图
system-view

# 设备命名
sysname SW1

# 配置管理IP地址
interface Vlan-interface1
 ip address 192.168.201.51 255.255.255.0

# 配置ssh登录用户
local-user admin class manage
 password simple python@123
 service-type ssh
 authorization-attribute user-role level-15
 authorization-attribute user-role network-admin

# 配置ACL匹配规则
acl basic 2000
 rule 0 permit source 192.168.201.150 0
 rule 100 deny

# 配置SSH仅允许符合acl 2000的192.168.201.150地址通过ssh连接交换机；
public-key local create dsa
ssh server enable
ssh user admin service-type stelnet authentication-type password
ssh server acl 2000

# 配置vty认证
user-interface vty 0 4
 authentication-mode scheme
 protocol inbound ssh
#

步骤3:用户管理，在jumpserver创建“三权分立”账号，即：

• 系统管理员账号：admin(默认自带)，亦可自行创建，拥有系统平台最大权限；

• 用户账号：创建账号名为user，密码为admin@123,用于登录junmpserver，通过资产授权，仅能访问本岗位内负责运维的系统及设备；

• 系统审计员账号；创建账号名为audit，密码为admin@123,用于对通过jumpserver的用户账号进行审计。

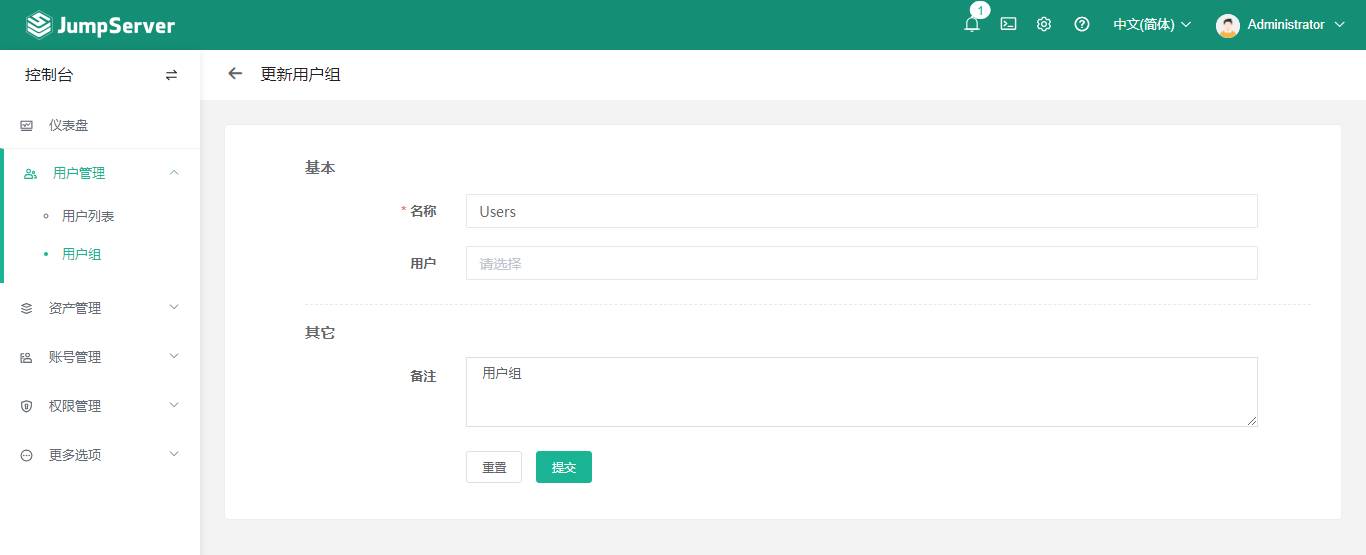

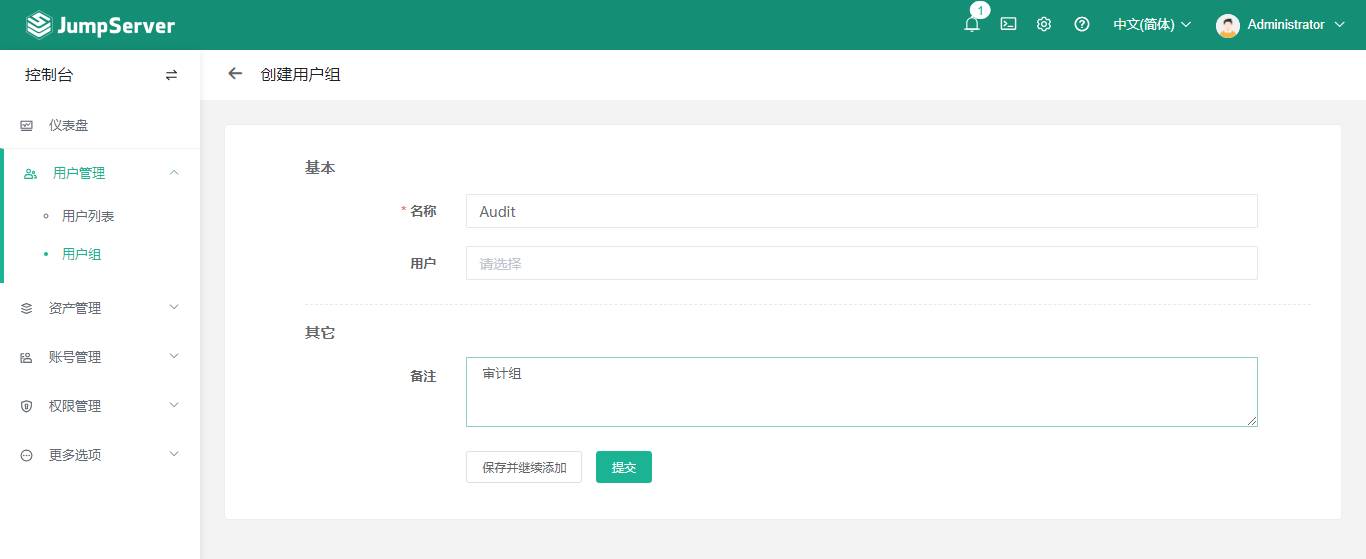

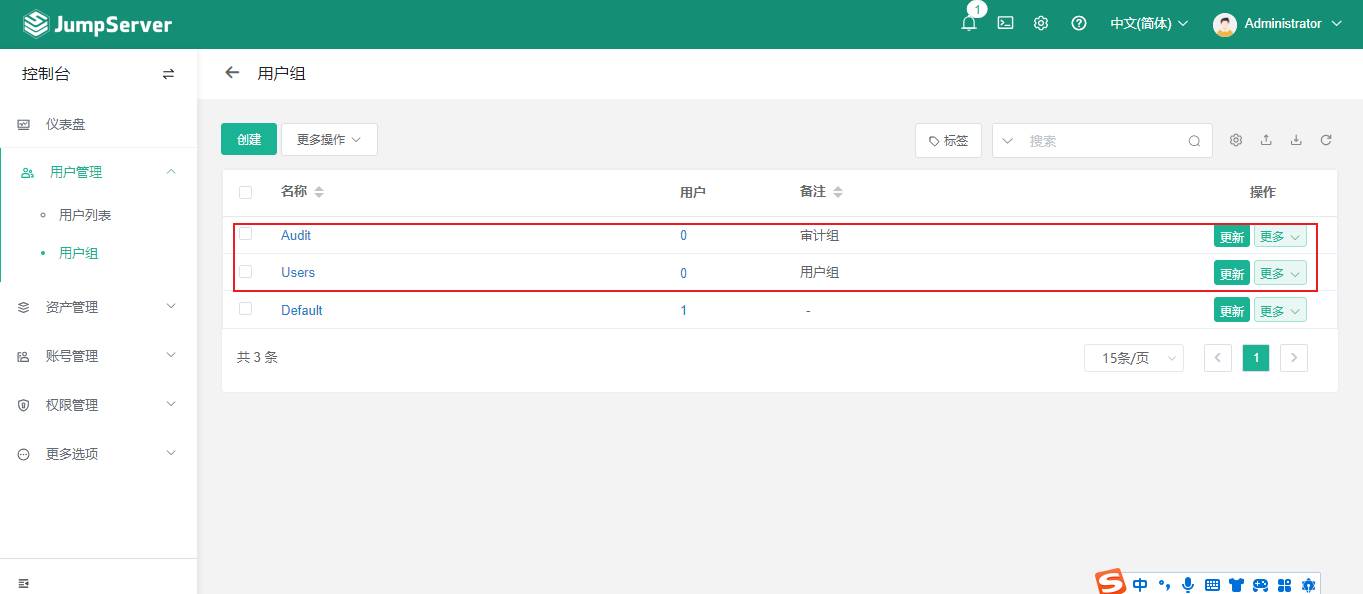

(1)创建用户组Users，审计组Audit,工作中也建议创建用户组，便于账号管理；

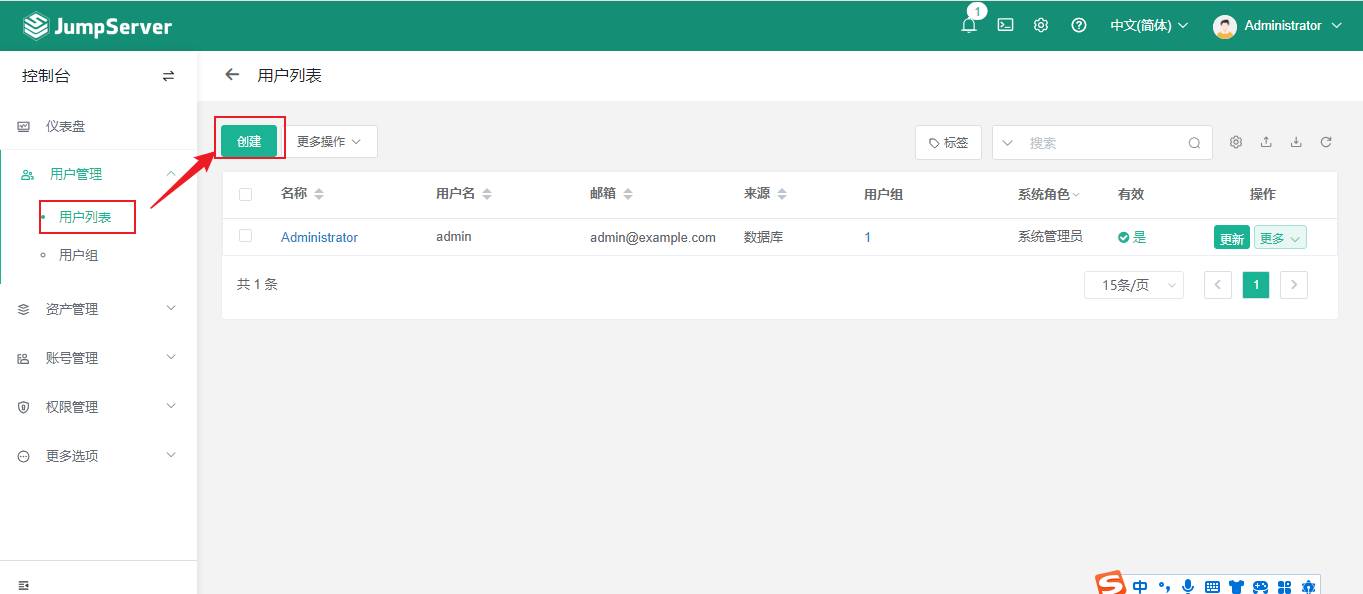

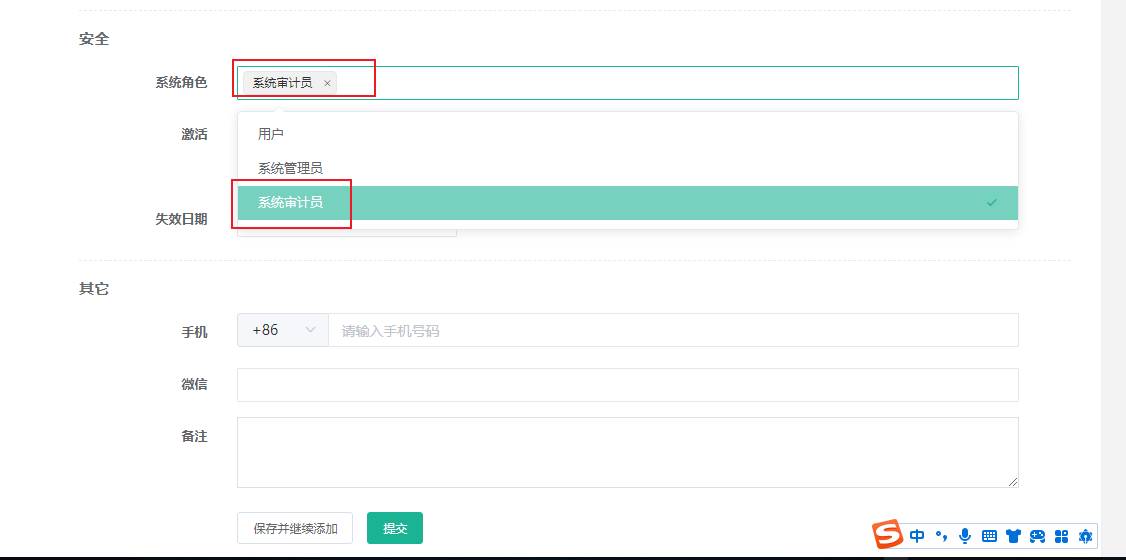

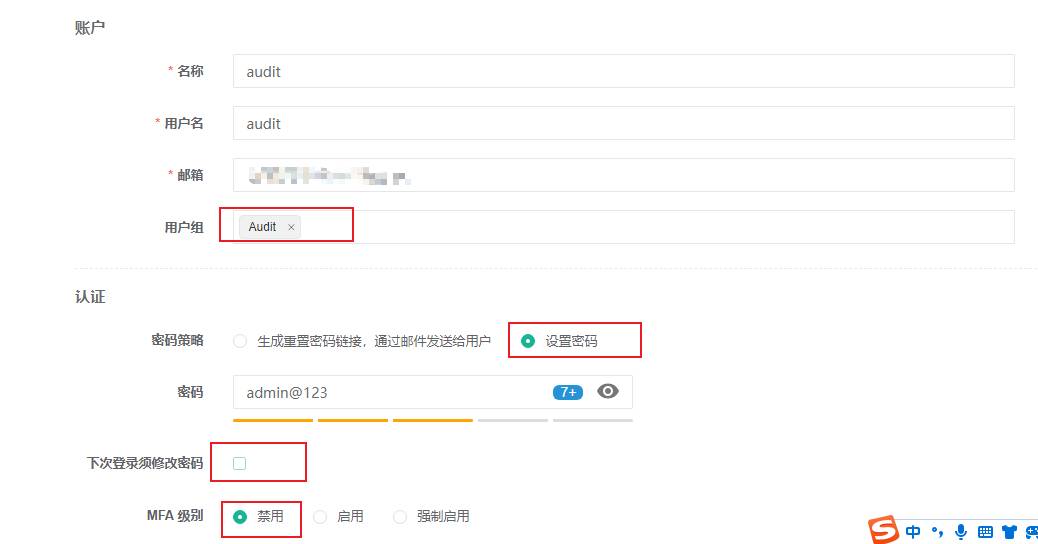

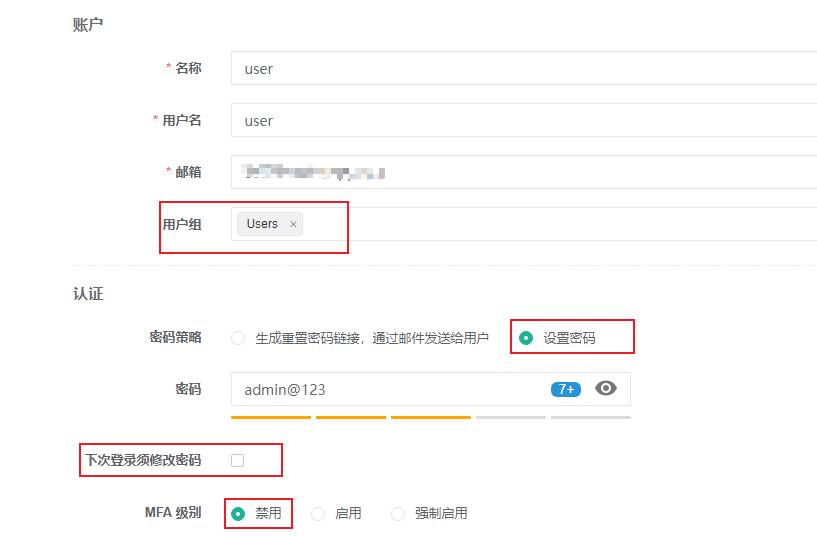

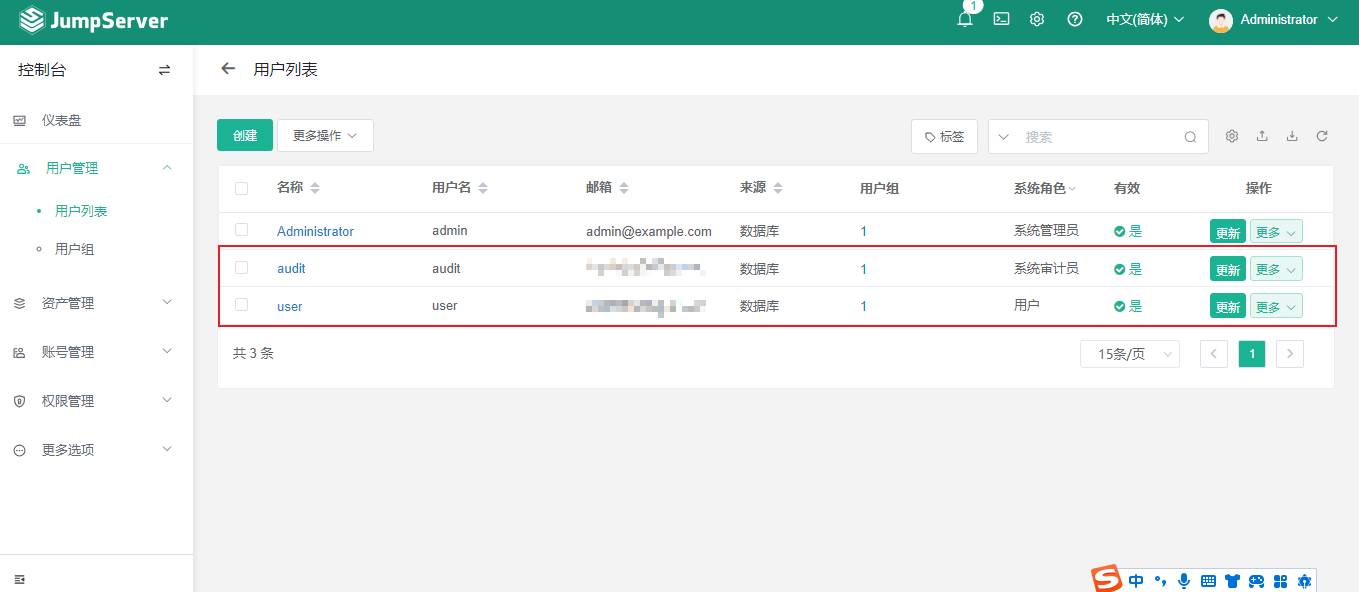

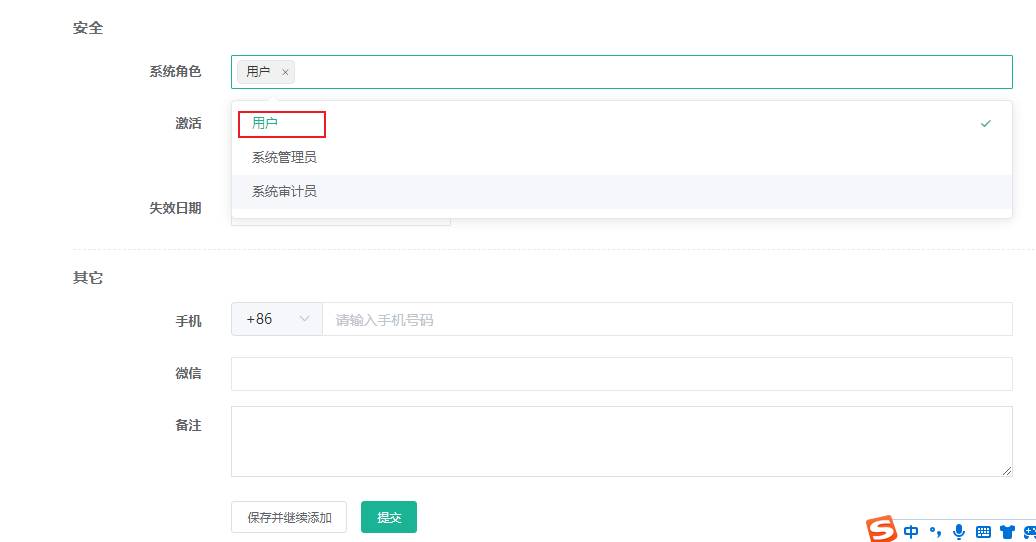

(2)创建用户账号user，审计账号audit,并将用户账号user添加到用户组，审计账号audit添加到审计组；

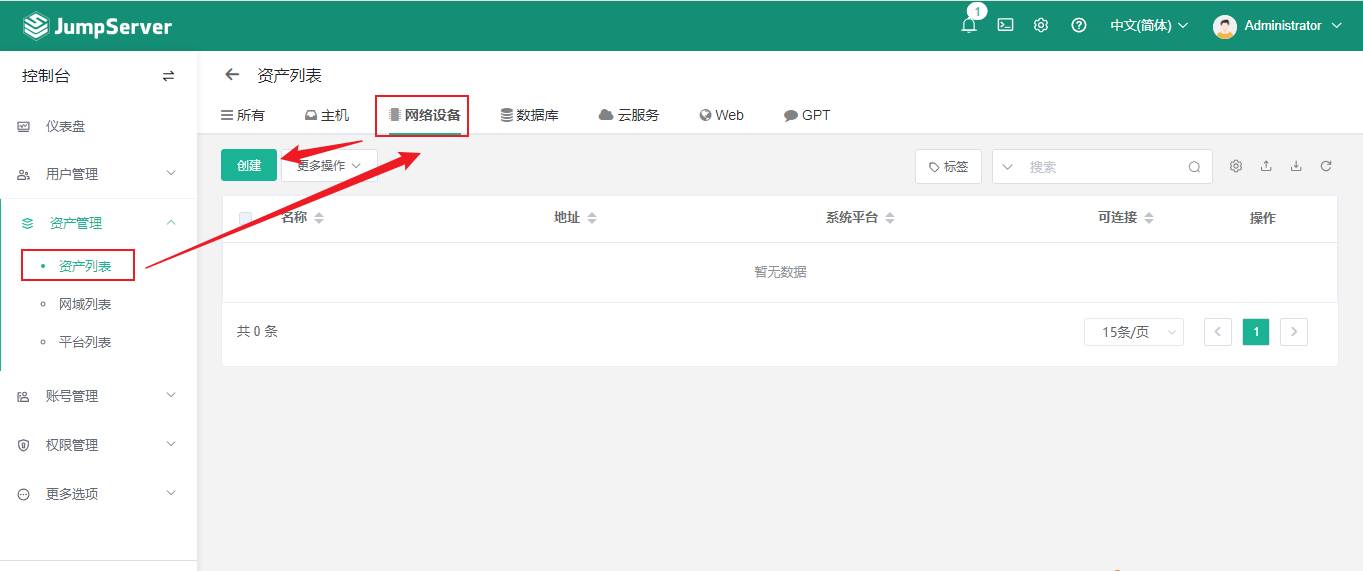

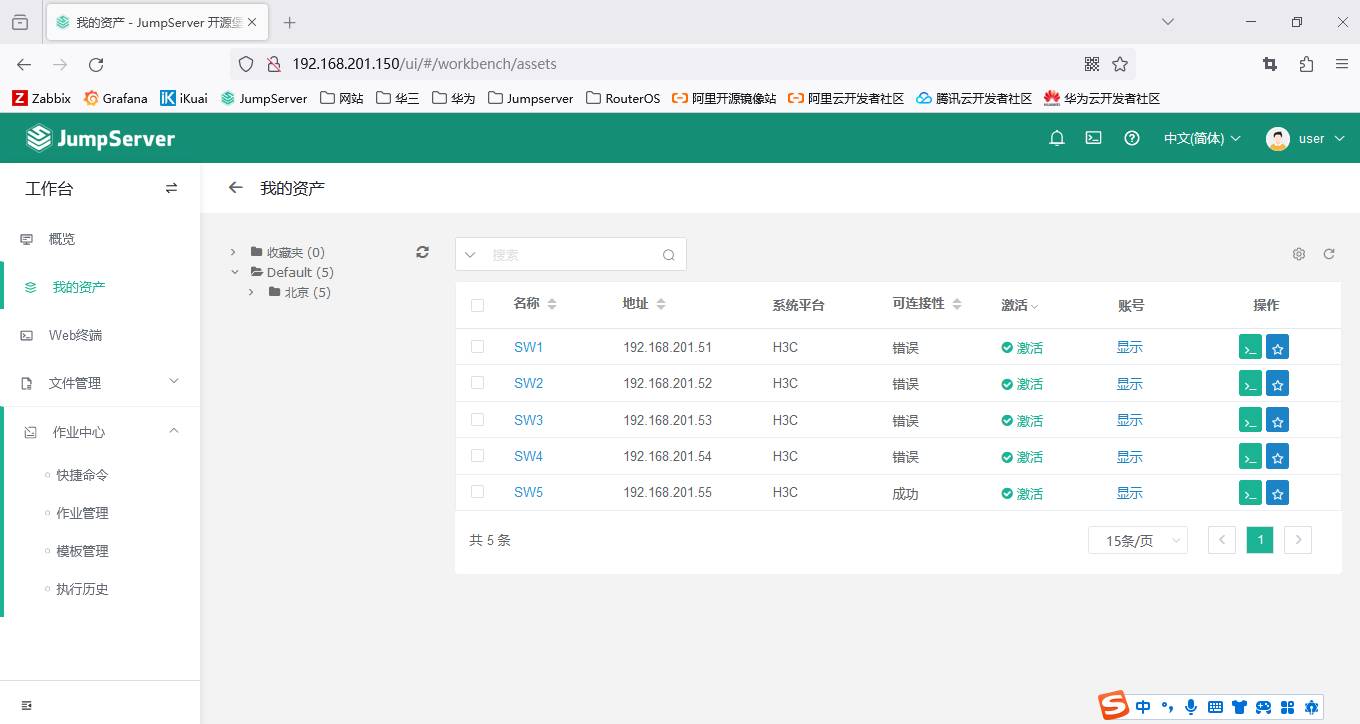

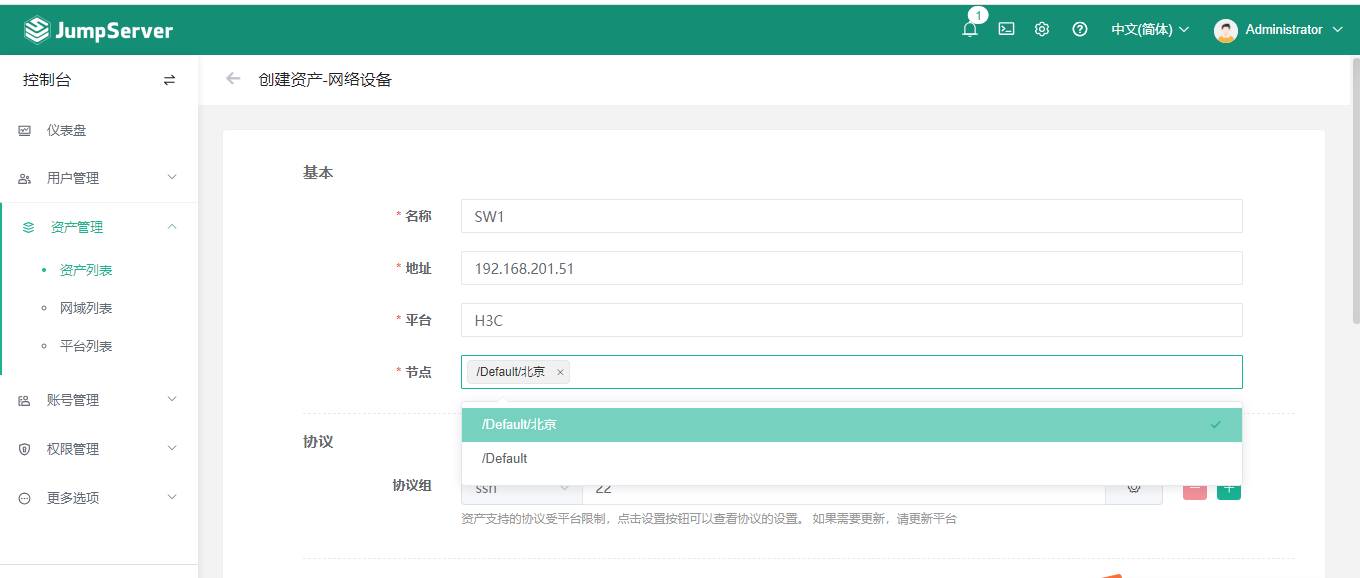

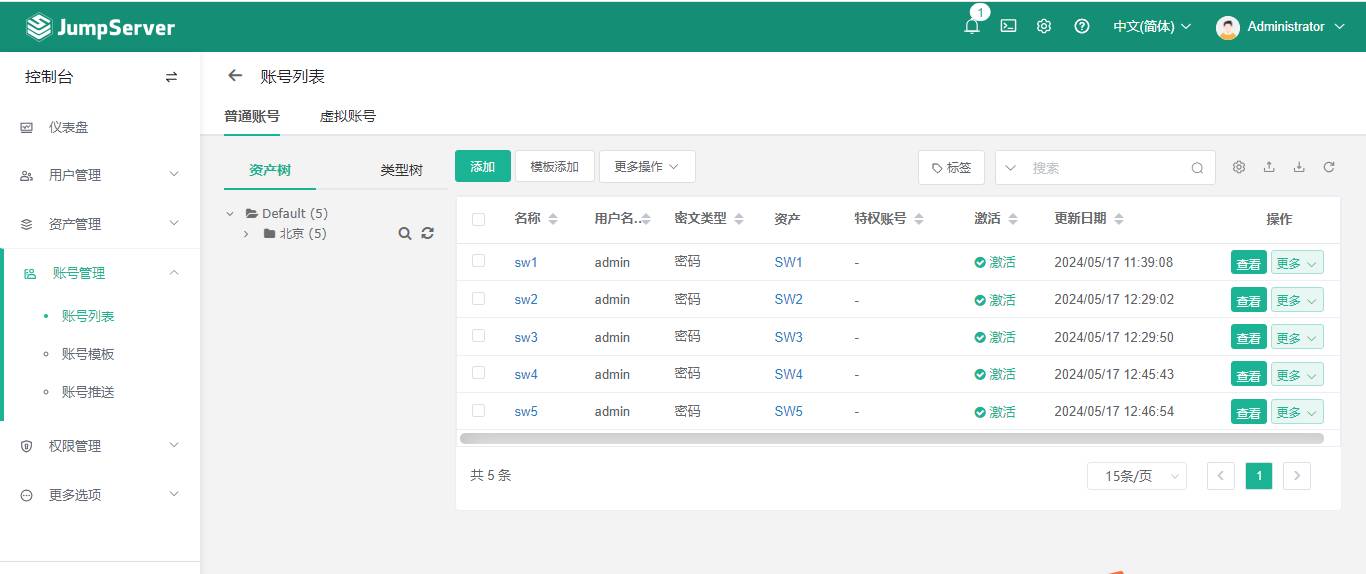

步骤4：资产管理，拥有丰富的资产管理功能，可根据实际情况自行设置，本次演示不作过多赘述，根据实验拓扑添加资产，因HCL为华三官方模拟器，添加设备厂家选择“H3C”,填写资产名称、IP地址、资产所属节点、协议类型、资产账号及密码（考虑到账号密码安全问题，登录设备时候再手动录入）；

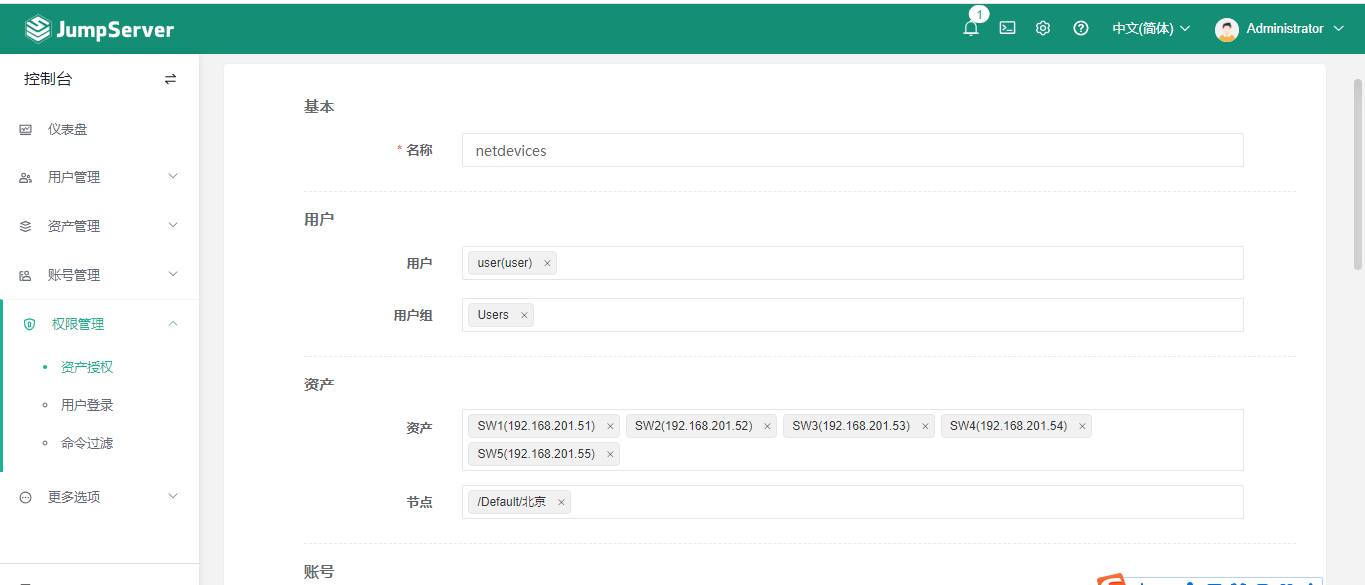

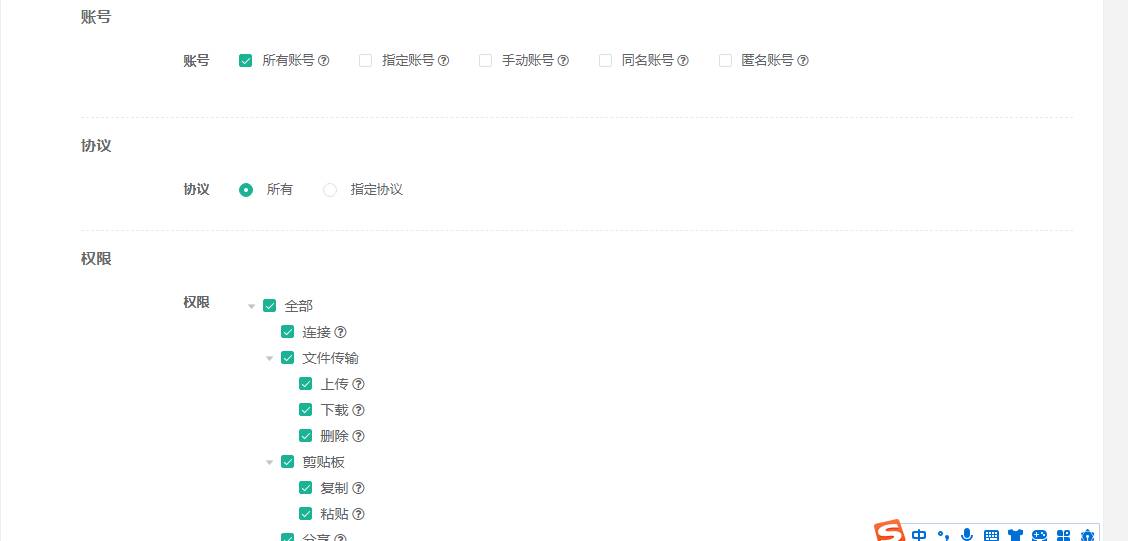

步骤5：权限管理，对特定的用户及特定的资产进行资产授权，仅允许指定的用户（或用户组）登录指定设备（或设备组）；

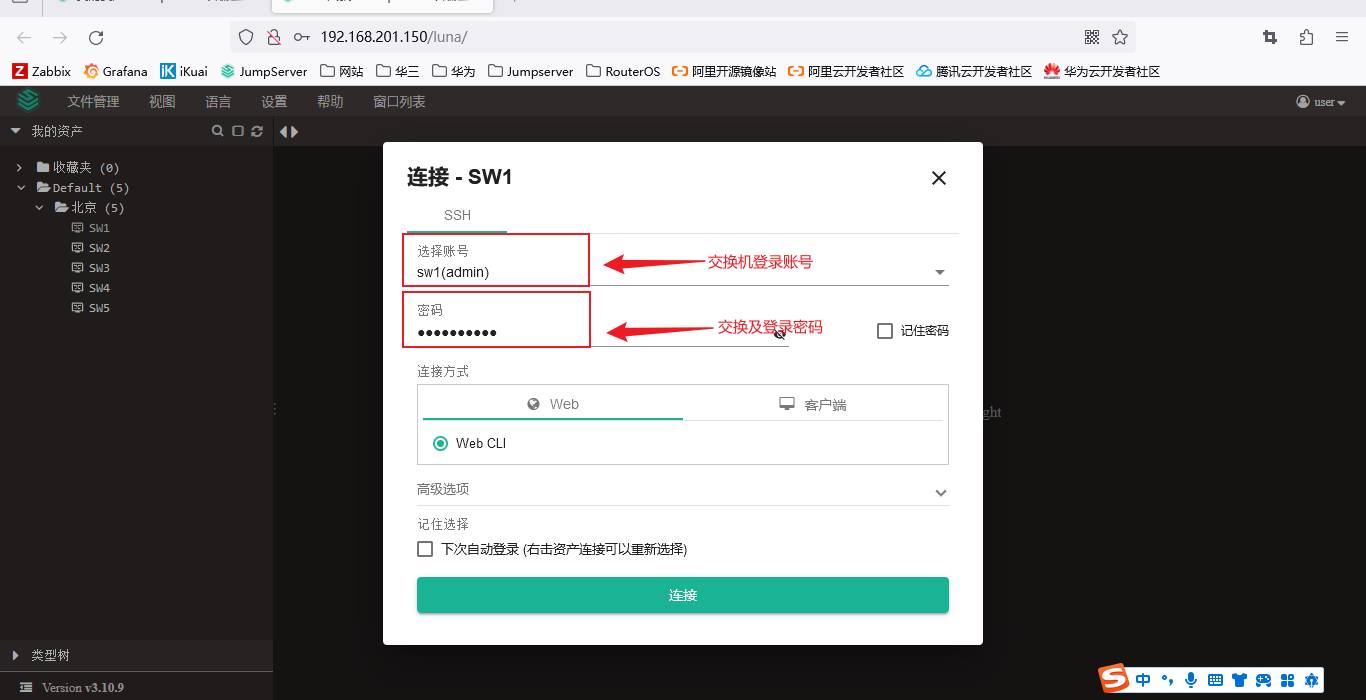

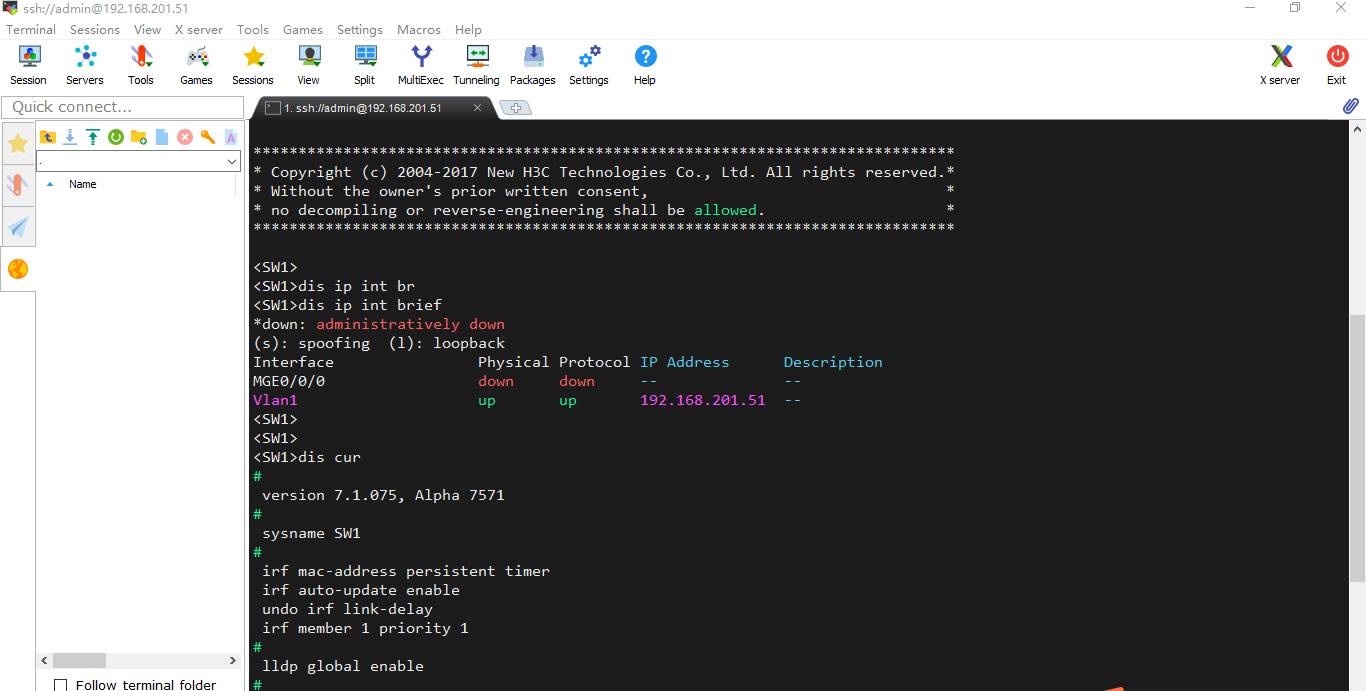

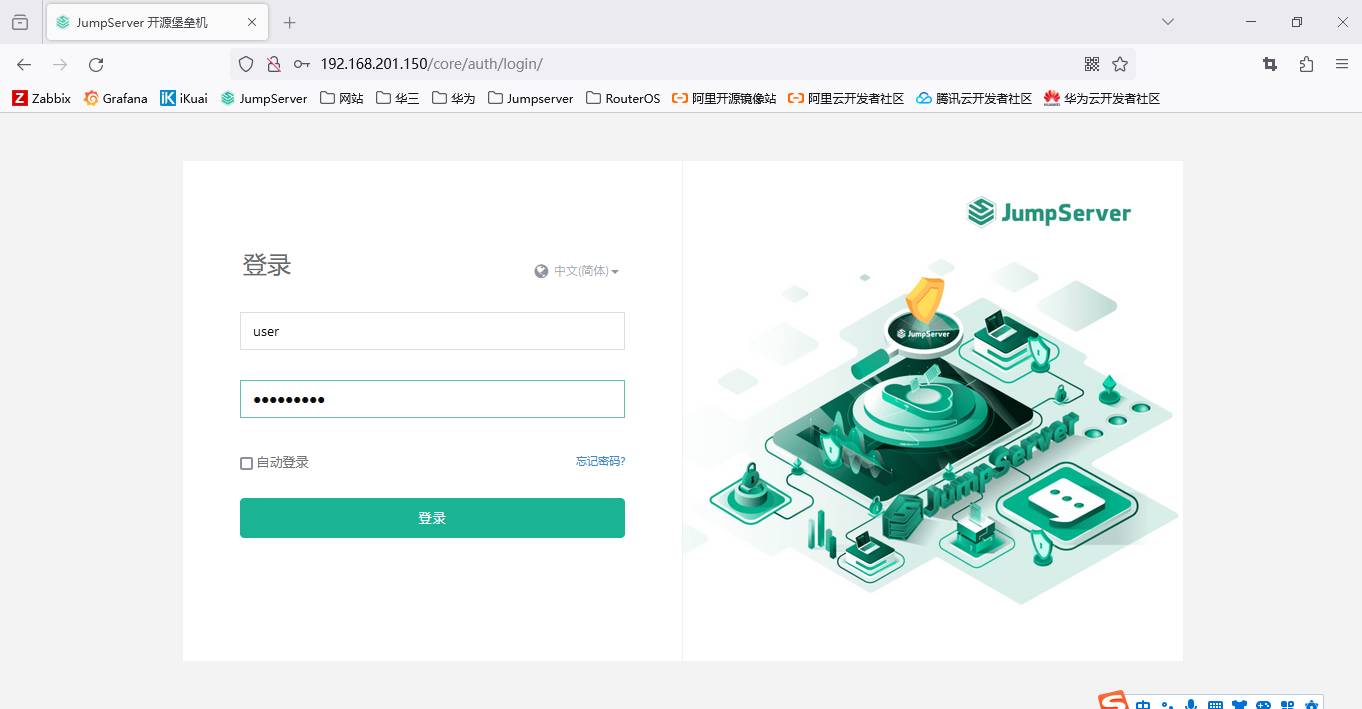

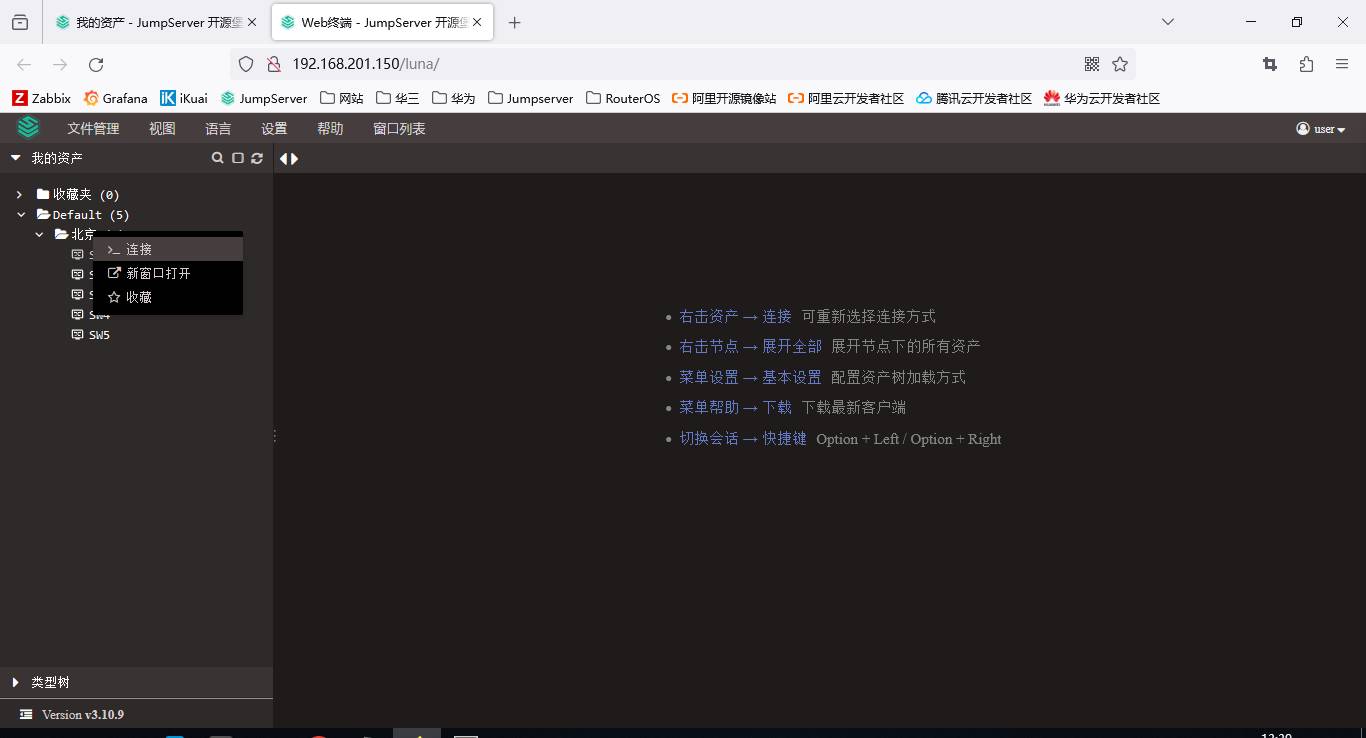

步骤6：使用用户账号user登录jumpserver,在冲jumpserver登录交换机进行远程维护操作，jumpsever提供Web CLI和客户端两种方式远程登录设备，使用客户端远程链接设备需要单独安装客户端软件； 1.Web CLI方式

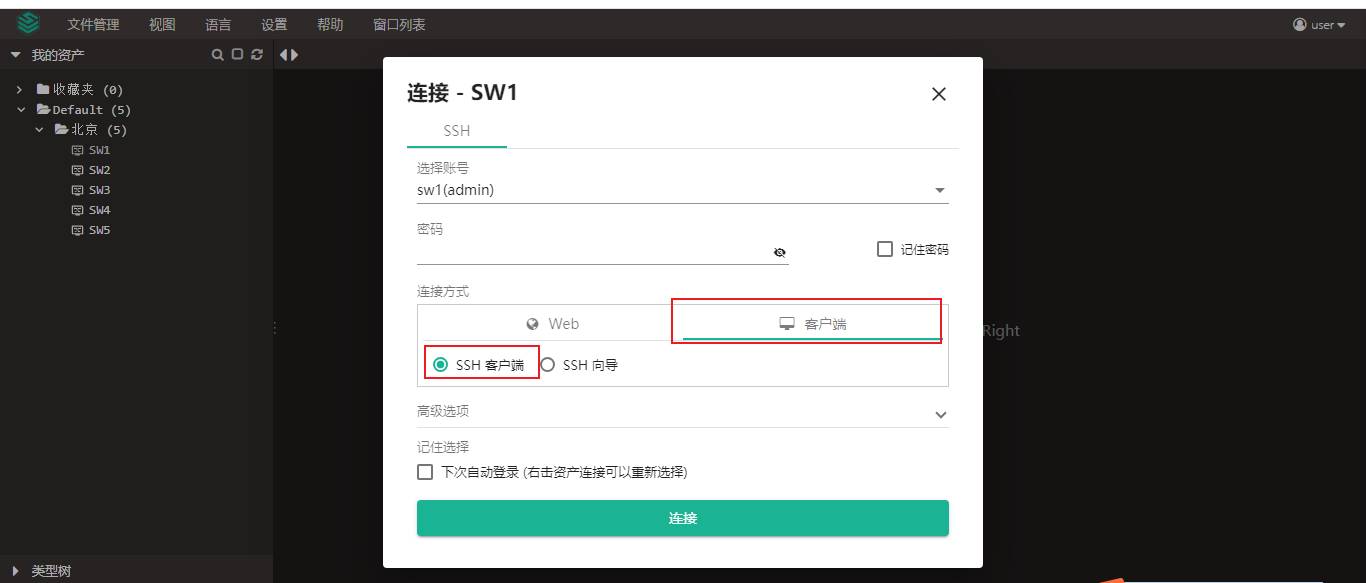

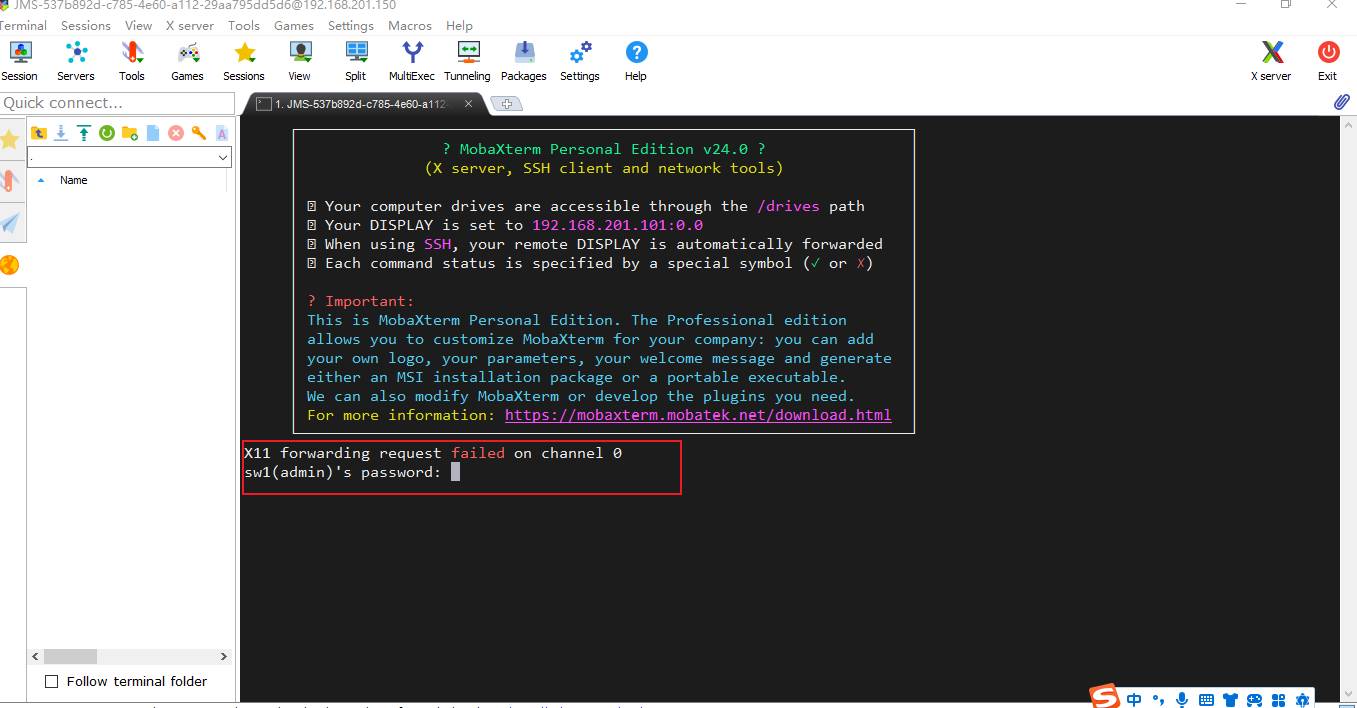

2.客户端方式

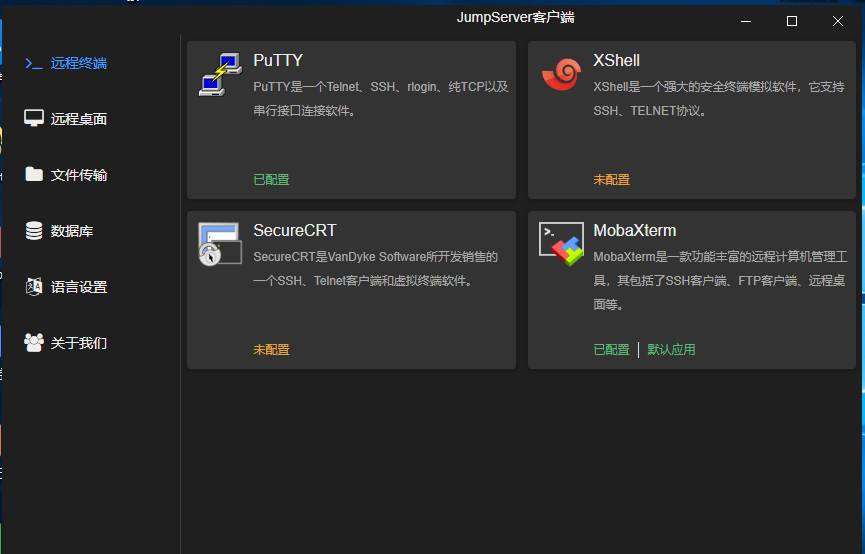

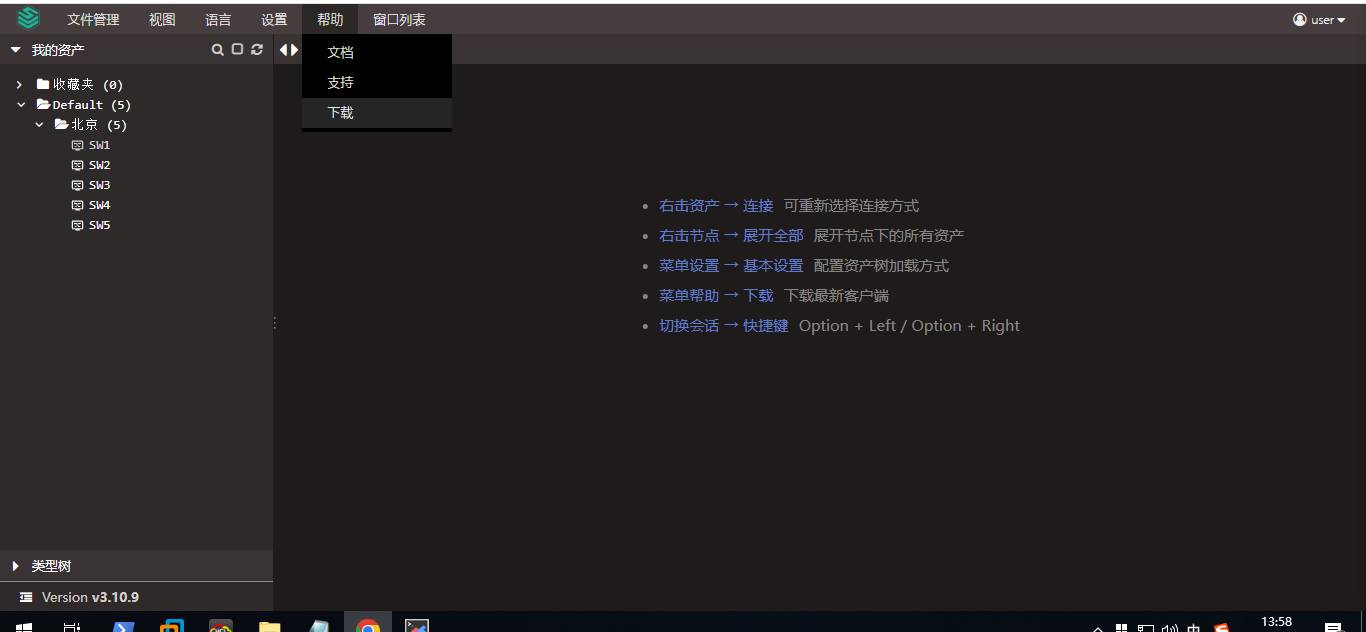

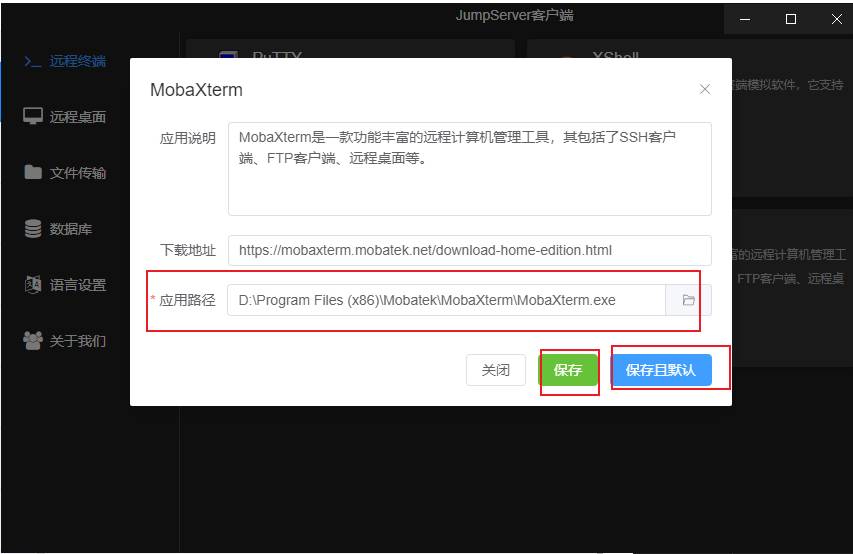

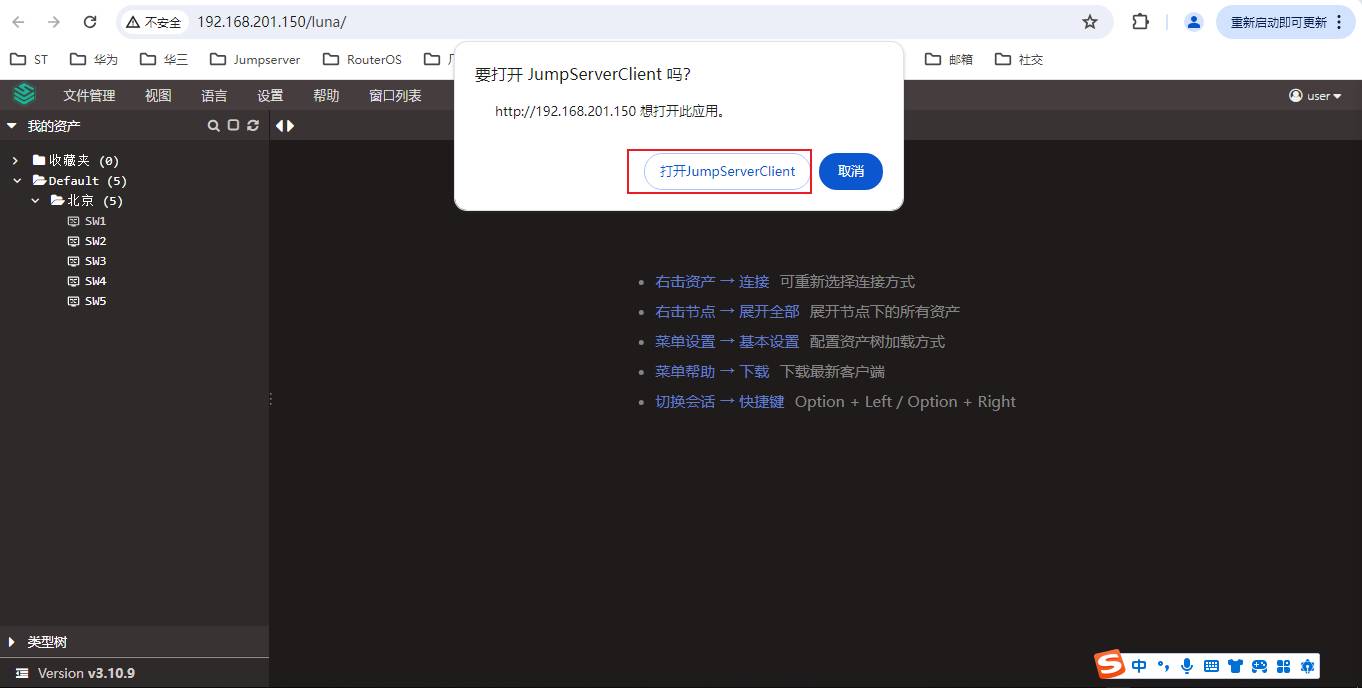

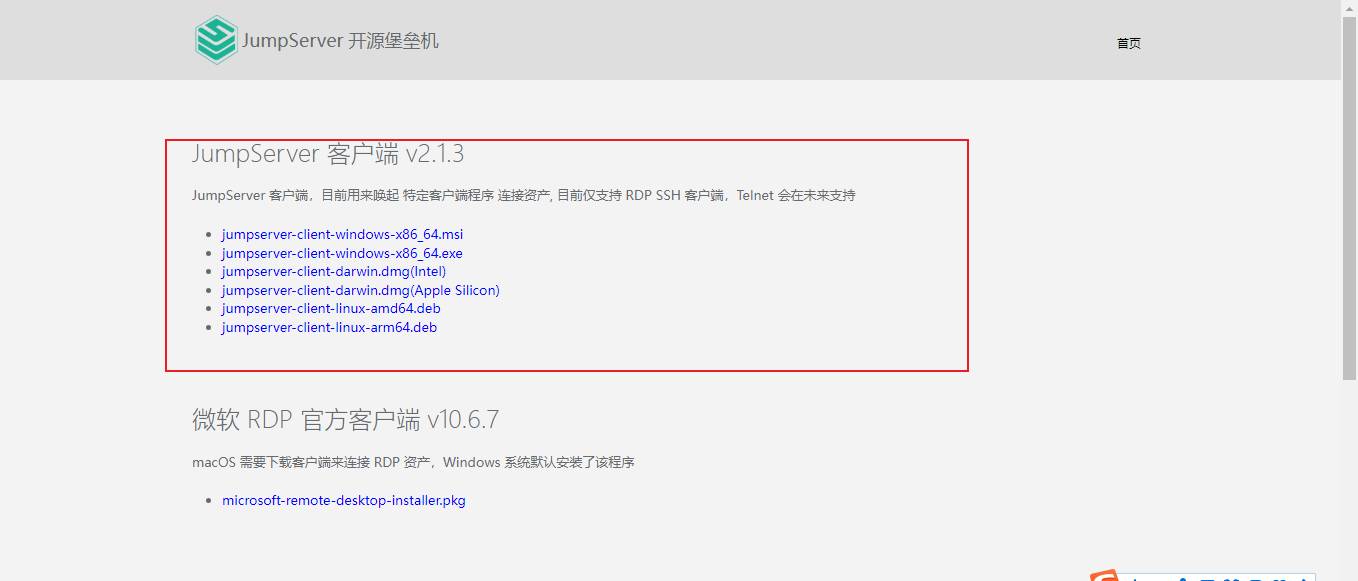

进入下载页面下载操作系统对应的JumpServer Client软件并安装好，然后再对JumpServer Client进行设置，加载本地Win10计算机安装的终端调试软件安装路径，JumpServer Clien支持的终端调试软件有PuTTY、Xshell、SecurCRT、MobaXterm。

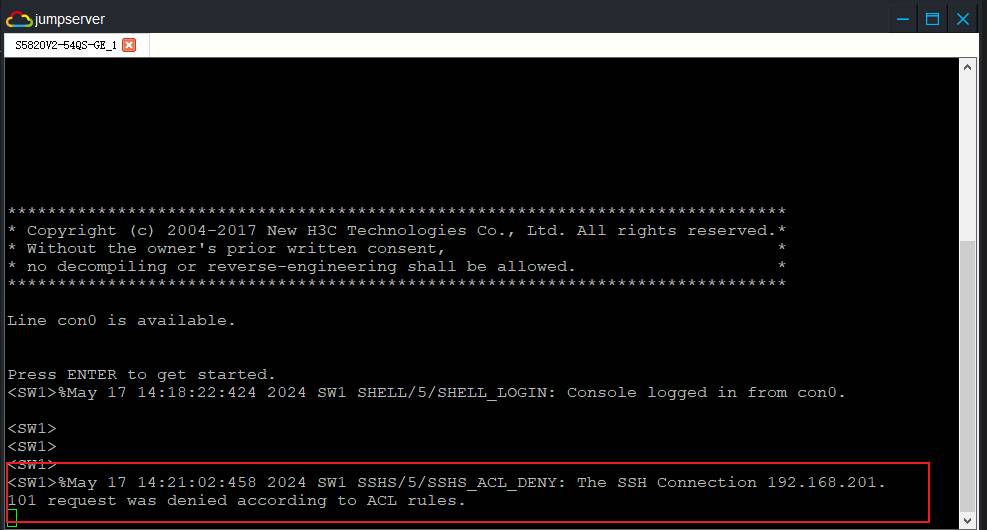

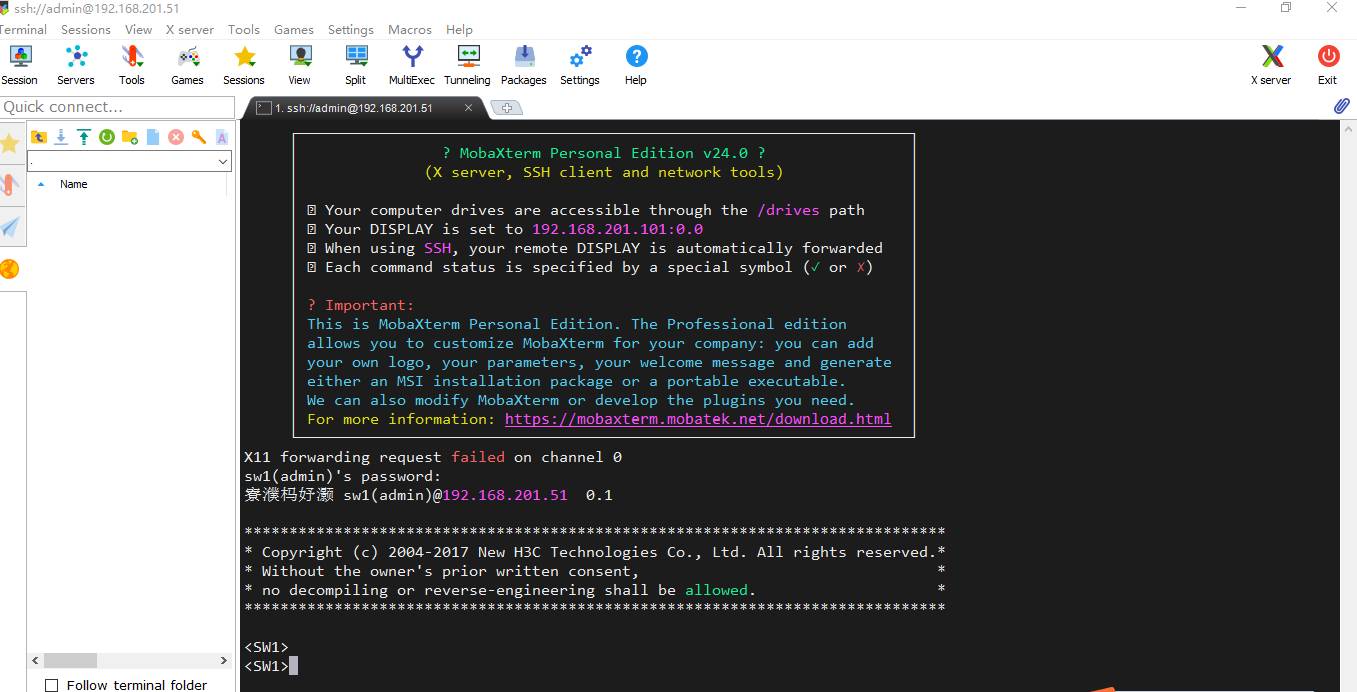

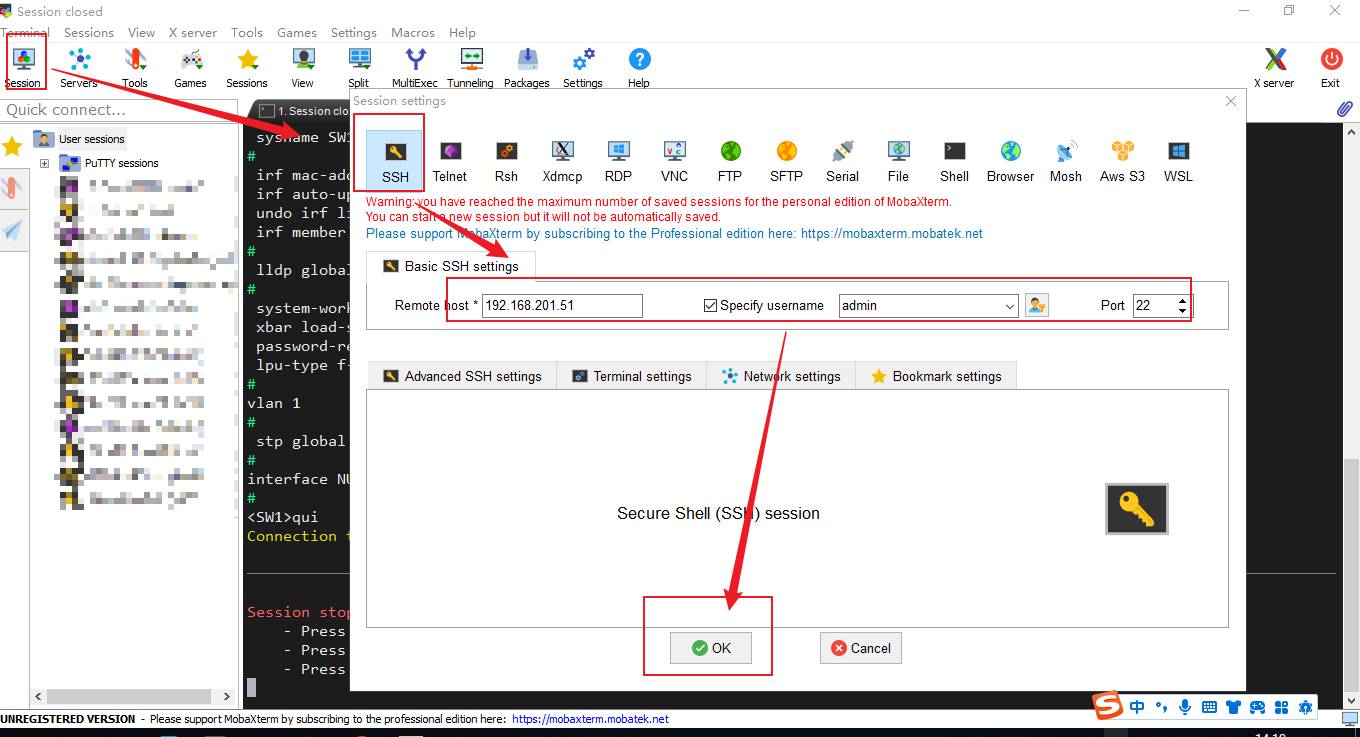

步骤7：验证测试，使用win10（192.168.201.101）绕开堡垒机，通过MobaXterm终端调试软件ssh直接登录交换机SW1(192.168.201.51)失败，在SW1上显示有win10（192.168.201.101）被拒绝登录的日志信息；

审计

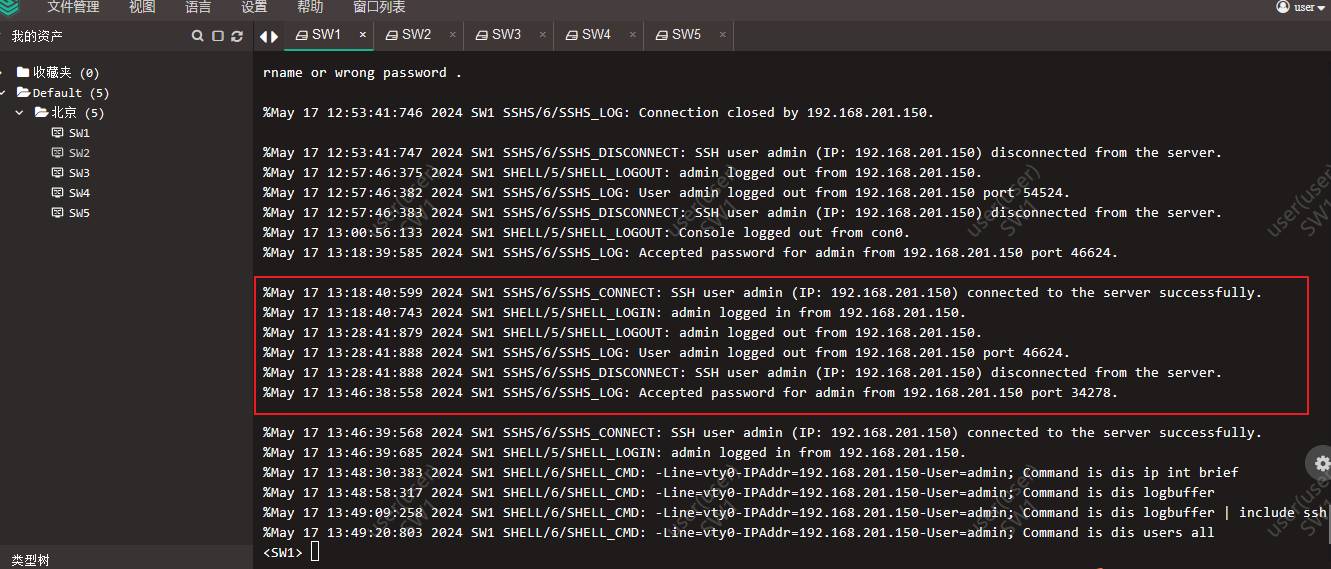

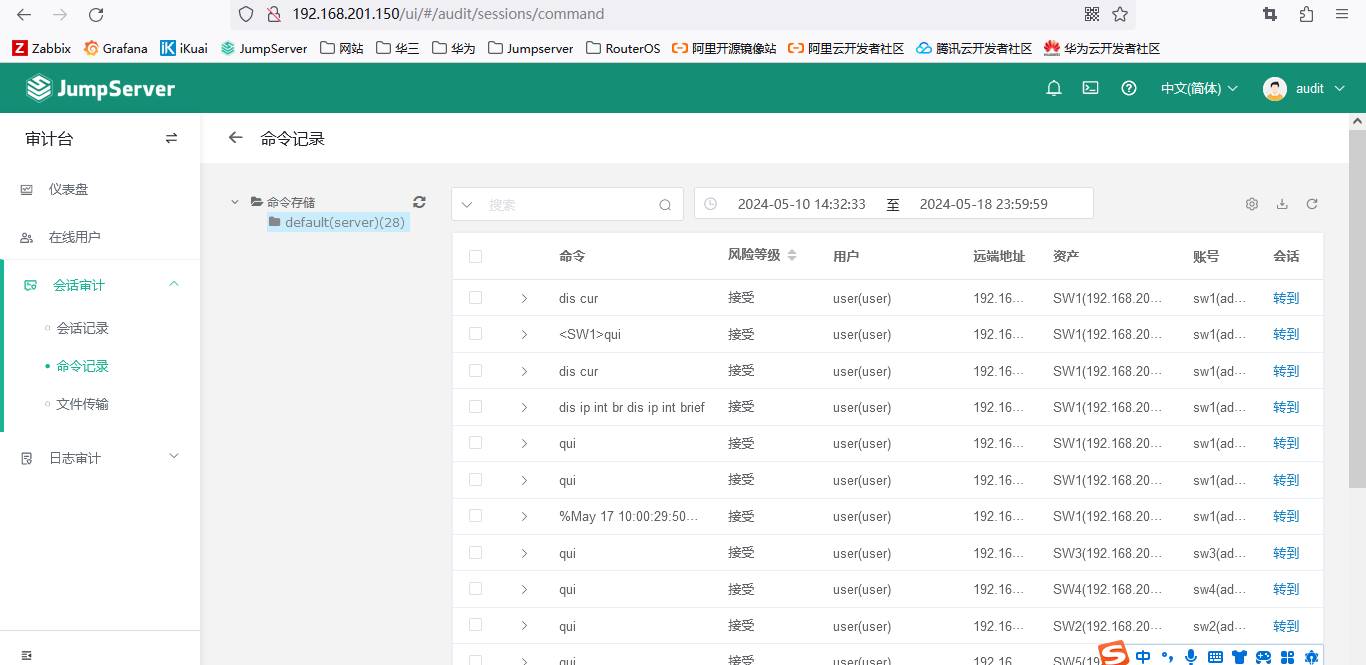

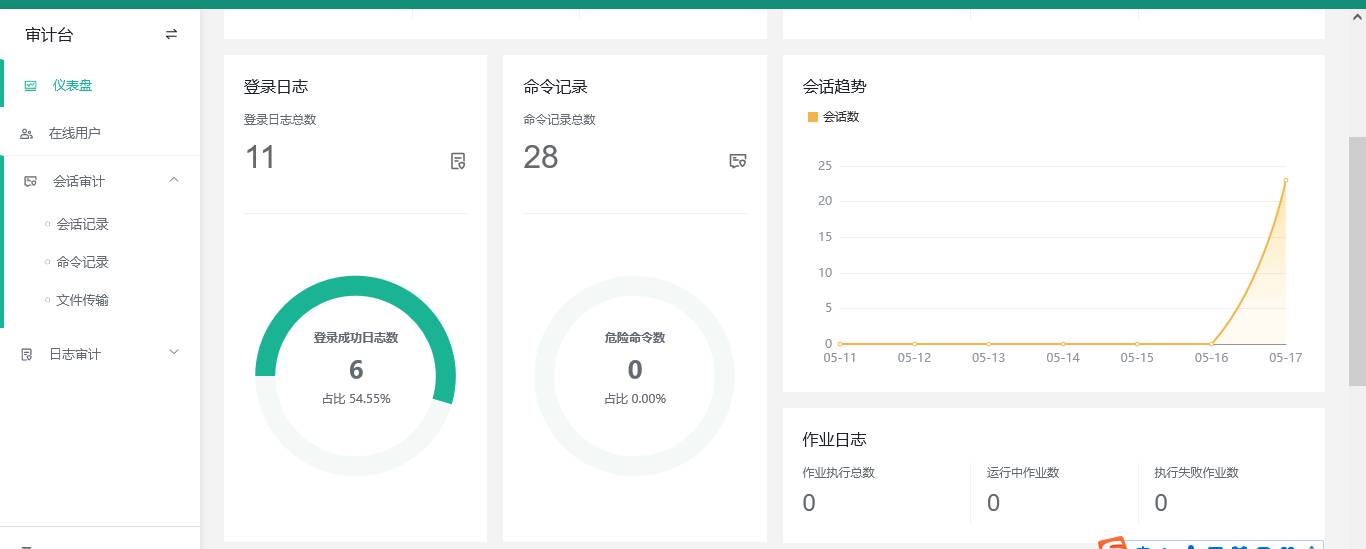

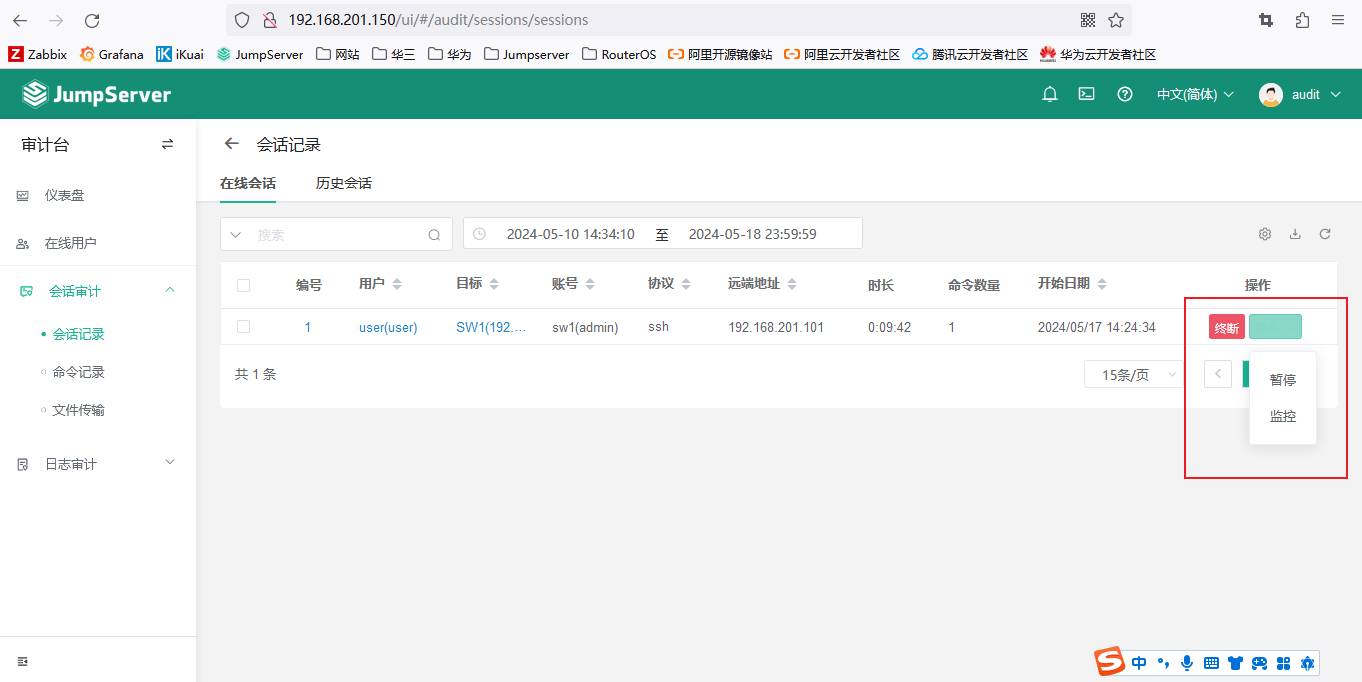

通系统审计员账号audit登录堡垒机，查看运维人员账号的会话记录、命令记录、文件传输记录；可以实时监控运维人员实时做了什么操作，也可以通过录像看运维人员做了哪些操作。
