一、使用ensp中的Server来搭建FTP、DNS、HTTP服务器
二、这里的DNS和HTTP的配置是有一定关联的
三、实验中使用了MUX-Vlan,如果不会的家人们可以自己去学习一下!
外网用户需要访问公司中有各种服务器,但是领导不想访客可以访问公司内除了可供访问的其他设备,所以需要使用到MUX-Vlan
在MUX-Vlan中把vlan30作为访问vlan,vlan作为主vlan,公司内其他的设备使用vlan10或vlan20
搭建三台服务器:分别是FTP,DNS,HTTP
sysname SWC1
#
vlan batch 10 20 30 40
#
vlan 40
mux-vlan
subordinate separate 30
subordinate group 10 20
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 30
port mux-vlan enable
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
#
//这个接口是配置公司内部设备的(可忽略)
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
#
//接口外接一台Client用来登录FTP和访问HTTP
interface GigabitEthernet0/0/8
port link-type access
port default vlan 30
port mux-vlan enable
sysname SWC2
#
vlan batch 10 20 30 40
#
//配置MUX-Vlan
vlan 40
mux-vlan
subordinate separate 30
subordinate group 10 20
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 40
port mux-vlan enable
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 40
port mux-vlan enable
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 40
port mux-vlan enable
#
interface GigabitEthernet0/0/5
port link-type access
port default vlan 40
port mux-vlan enable
#
interface GigabitEthernet0/0/6
port link-type access
port default vlan 40
port mux-vlan enable
#
interface GigabitEthernet0/0/7
port link-type access
port default vlan 40
port mux-vlan enable

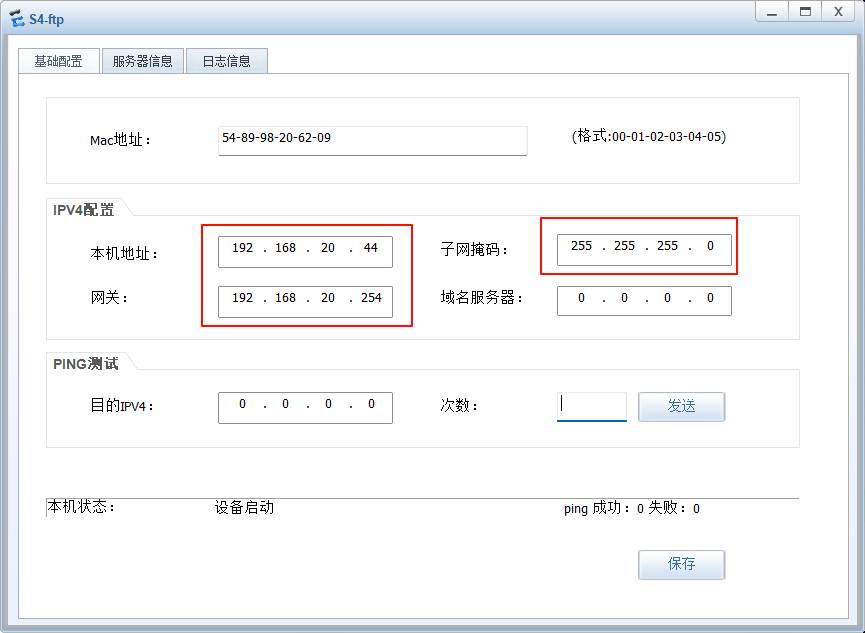

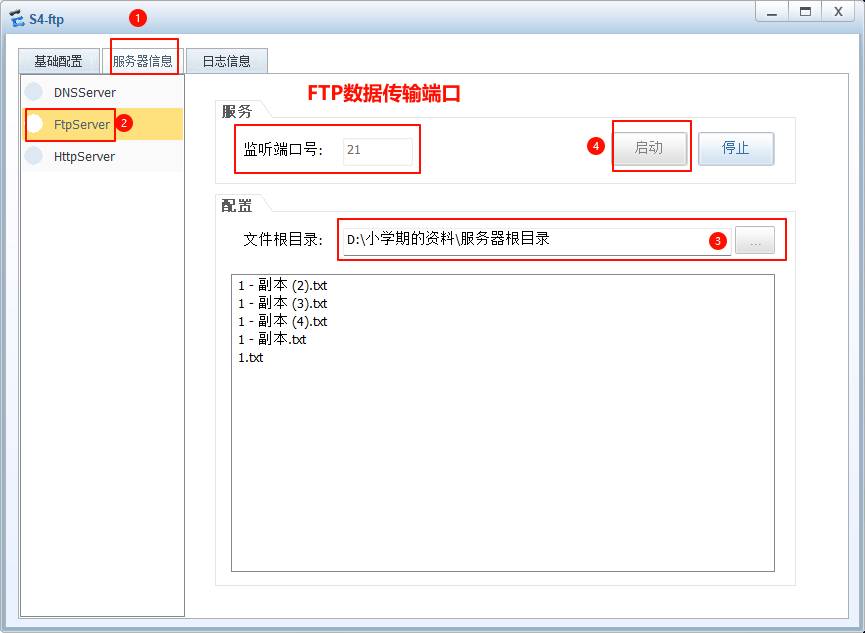

配置FtpServer

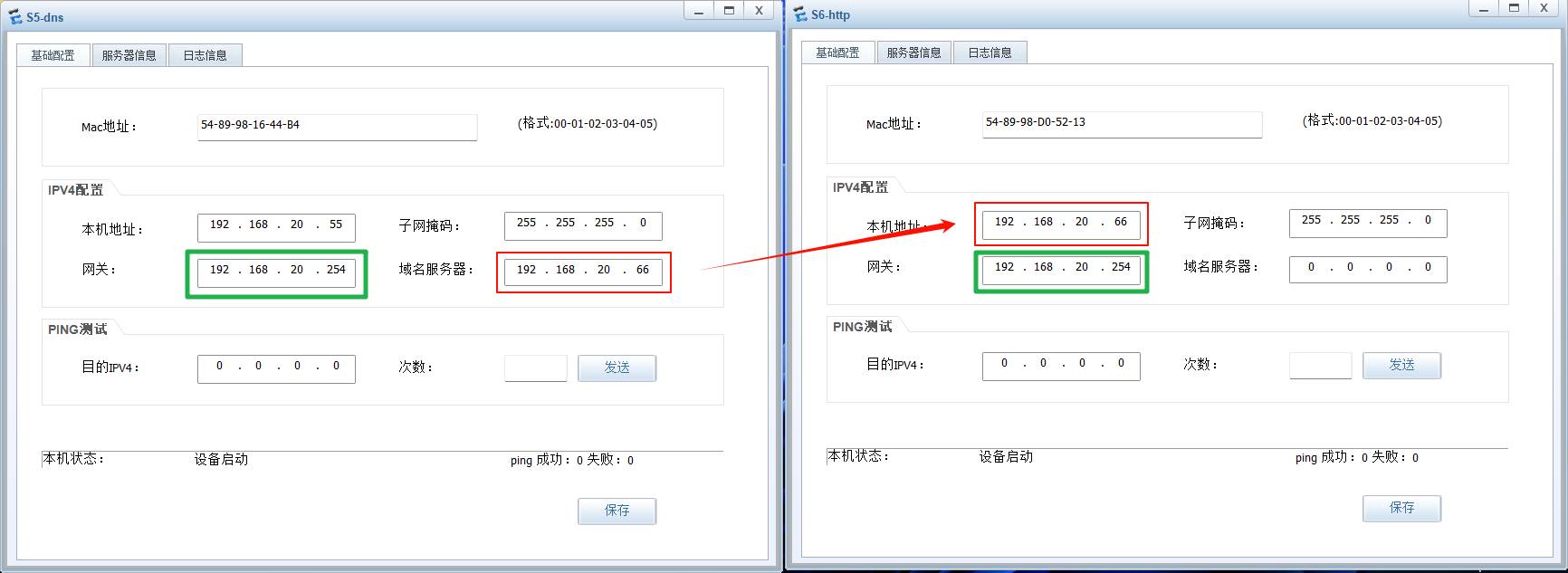

两个服务器的网关需要一致,因为在用一个vlan网段下
DNS域名服务器IP就是HTTP的本地地址!!(不同的话无法访问)

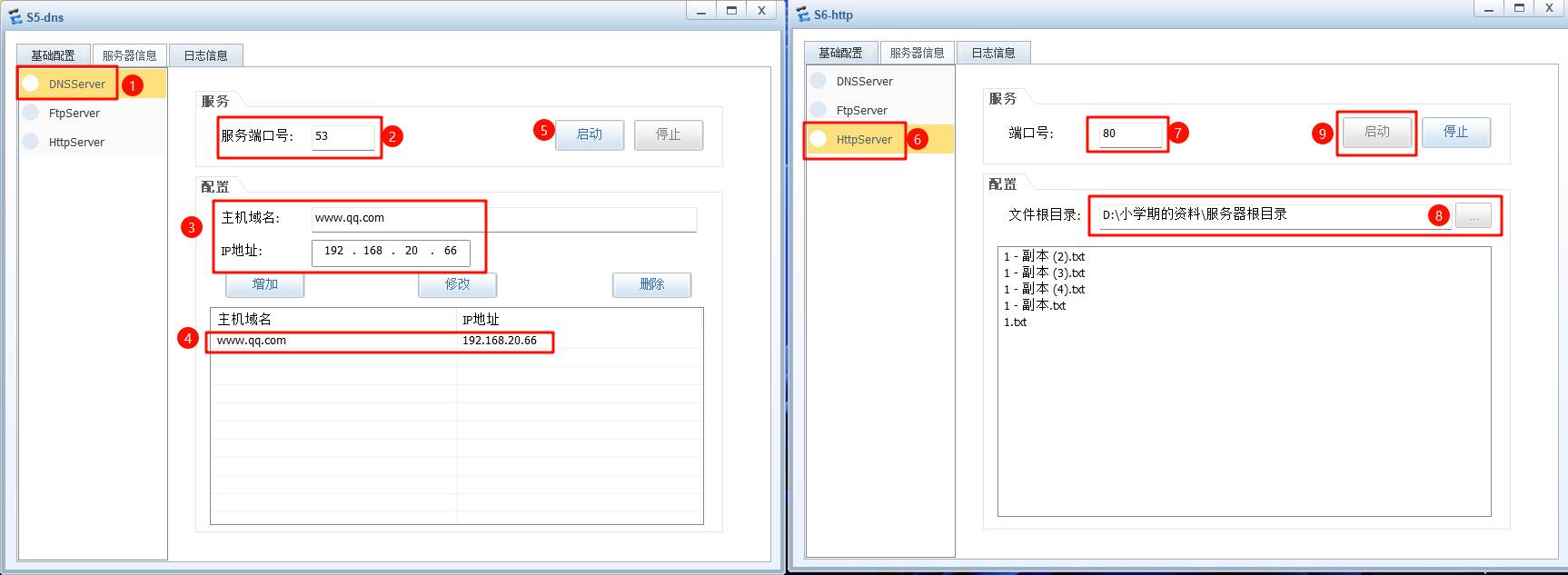

配置服务器信息

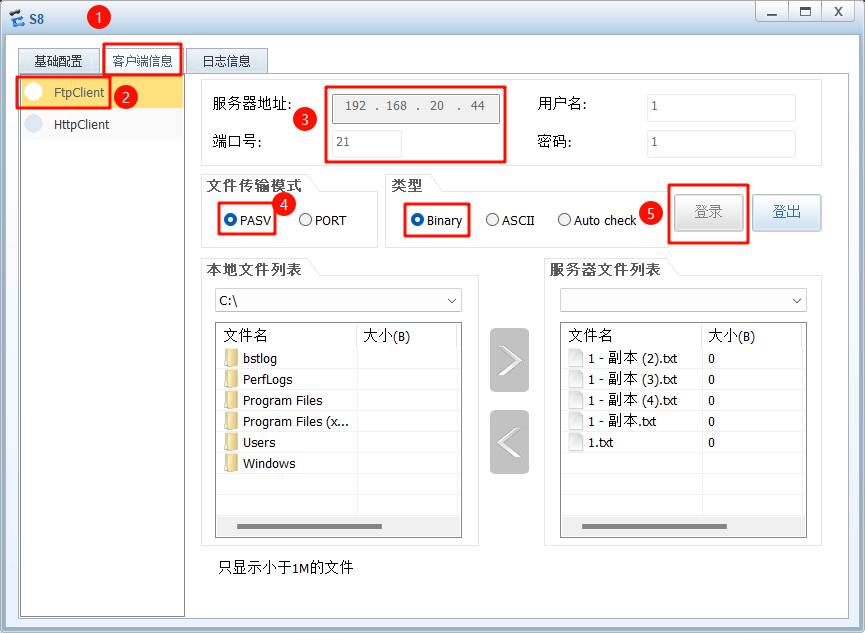

在Client中访问FTP服务器,可以看到有FTP中的文件

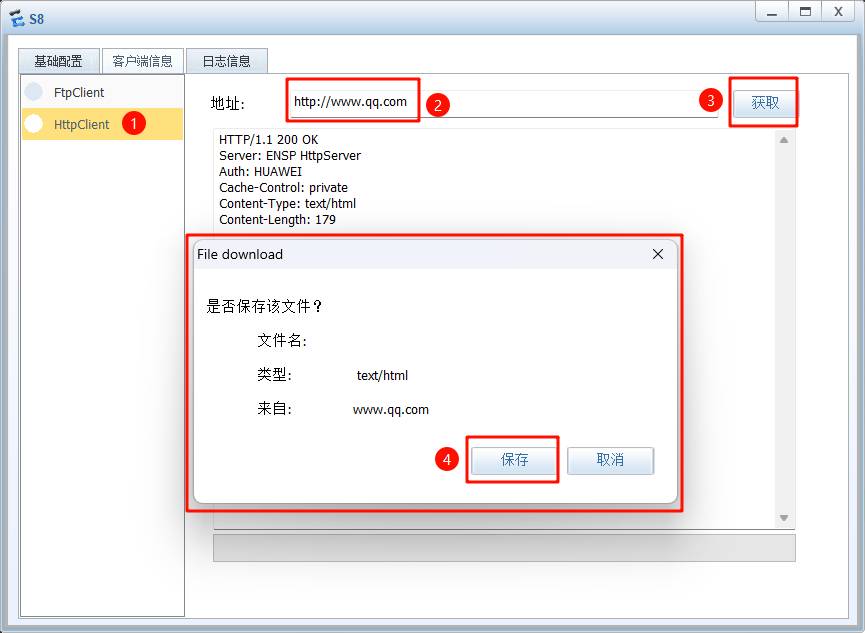

登录网站获取文件
