3、华为VRP系统基础

2024-12-05 23:15:13 网络设备调试 32 ℃ 0 评论

前言:

通用路由平台VRP(Versatile Routing Platform)是华为公司数据通信产品的通用操作系统平台。它以IP业务为核心,采用组件化的体系结构,在实现丰富功能特性的同时,还提供了基于应用的可裁剪和可扩展的功能,使得路由器和交换机的运行效率大大增加。熟悉VRP操作系统并且熟练掌握VRP配置是高效管理华为网络设备的必备基础。

本次主要介绍VRP的基本概念、常用命令和CLI界面的使用。

目录

前言:

VRP的基础知识

概述:

VRP提供以下功能:

VRP发展:

文件系统:

CLI【Command Line Interface】界面的使用

console用户界面:

VTY用户界面:

VRP用户级别:

【后面补充】

命令行的基本命令

基本命令行结构:

 命令行视图:

 编辑命令行:

1、功能键

补充:

解读命令行的错误信息:

使用undo命令行:

系统快捷键:

CTRL_A:将光标移动到当前行的开头

CTRL_C:停止当前命令的运行

CTRL_E:将光标移动到当前行的末尾

CTRL_X:删除光标左侧所有的字符

CTRL_Y:删除光标所在位置及其右侧所有的字符

常见文件系统操作命令:

基本配置命令: 【还是看截图吧】

【后面补充】



VRP的基础知识

概述:

VRP是华为公司数据通信产品的通用操作系统平台,作为华为公司从低端到核心的全系列路由器、以太网交换机、业务网关等产品的软件核心引擎。

VRP提供以下功能:

1、实现统一的用户界面和管理界面

2、实现控制平面功能,并定义转发平面接口规范

3、实现各产品转发平面与VRP控制平面之间的交互

4、屏蔽各产品链路层对于网络层的差异

VRP发展:

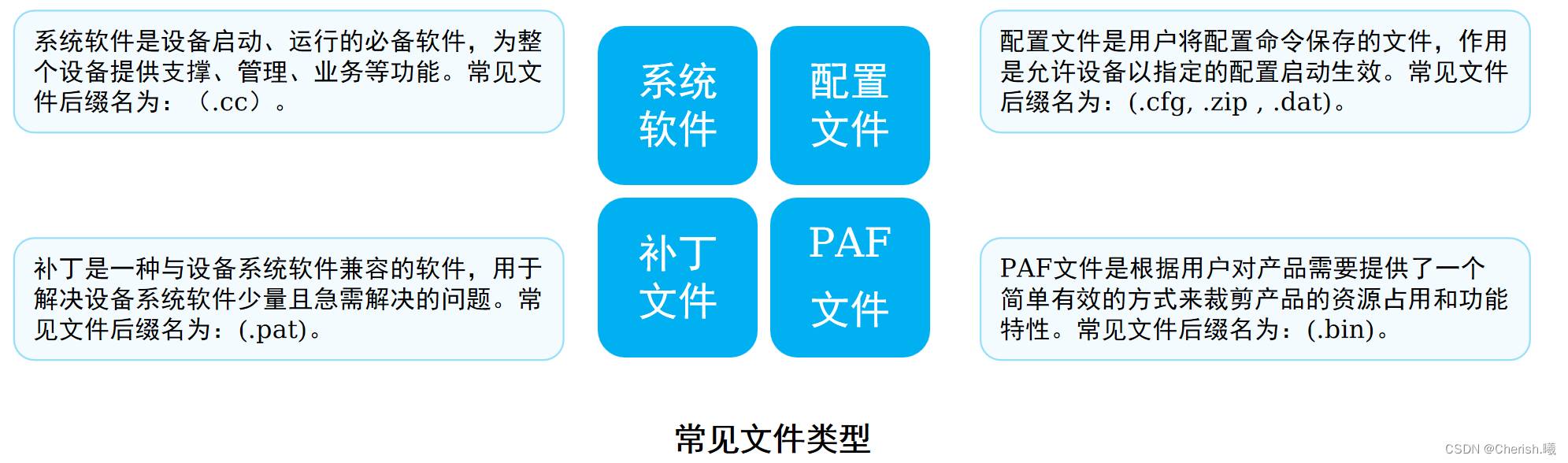

文件系统:

CLI【Command Line Interface】界面的使用

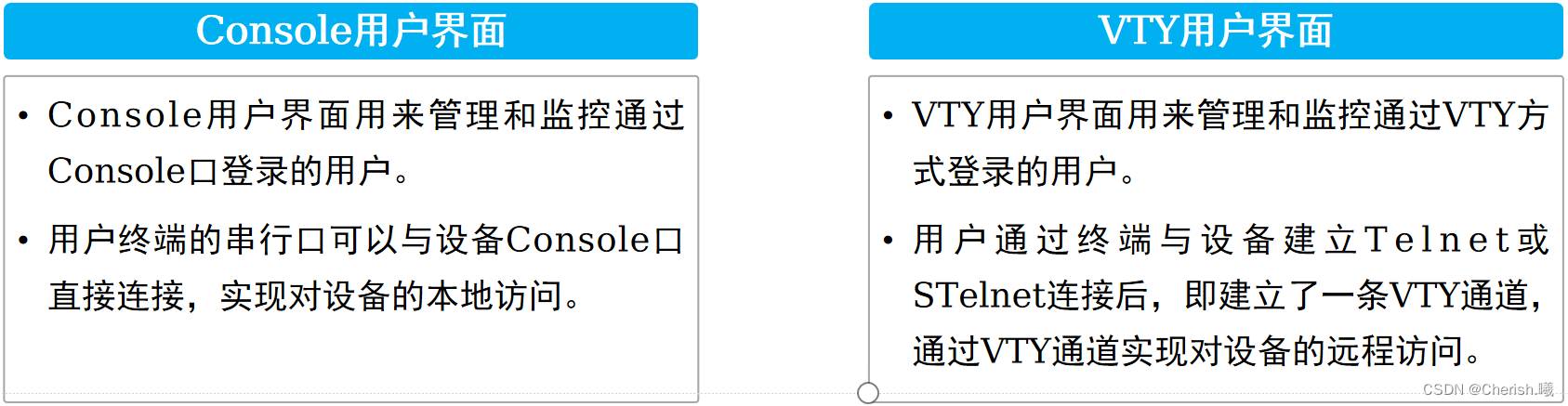

用户通过命令行方式登录设备时,系统会分配一个用户界面用来管理、监控设备和用户间的当前会话。 设备系统支持的用户界面有Console用户界面和虚拟类型终端VTY(Virtual Type Terminal)用户界面。

console用户界面:

通过console先登录设备。使用用户界面也是命令行的方式进行交互,无需ip网络支持。

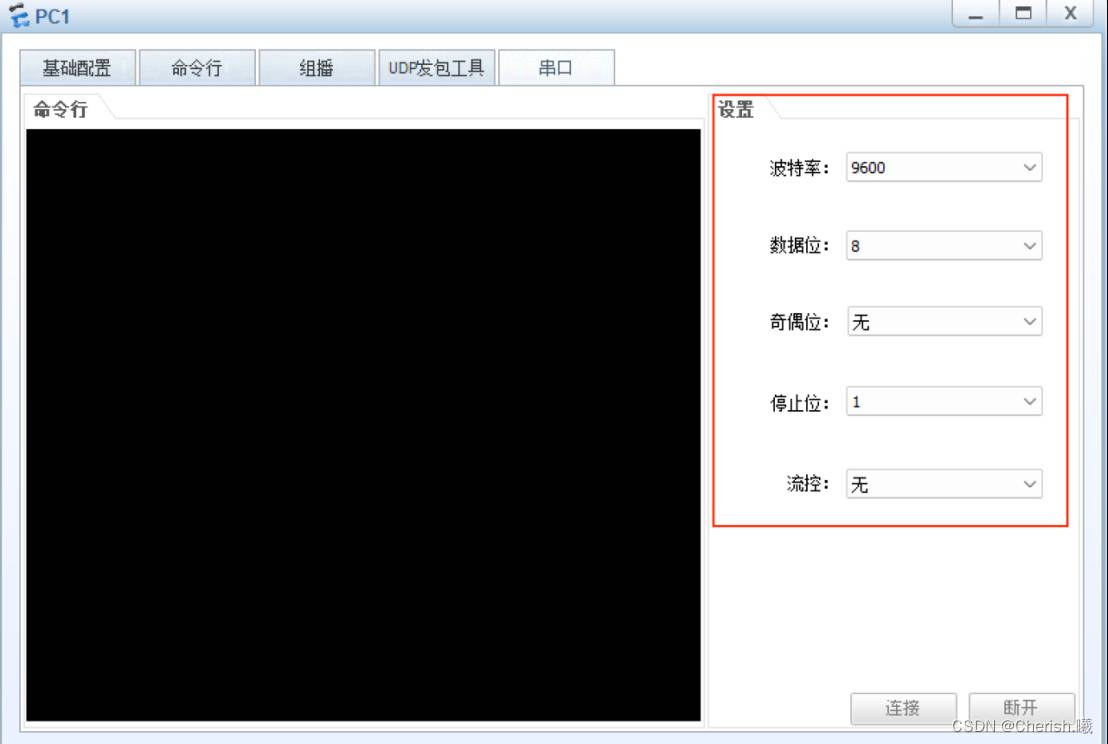

后需配置需要用到的参数如图:

配置如下:

[AR1]user-interface console 0  配置console密码认证

[AR1-ui-console0]authentication-mode password     开启密码认证功能

[AR1-ui-console0]set authentication password cipher 123  密码为密文的123

[AR1-ui-console0]idle-timeout 0 0 设置console时间永不超时,前面的0是分钟,后面的0是秒

VTY用户界面:

Telnet、SSH登录设备,使用的用户界面也是命令行方式进行交互的,必须有ip网络支持。

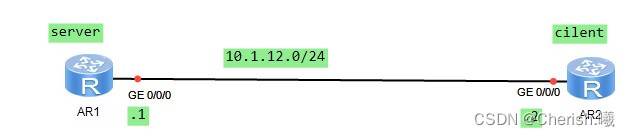

配置Telnet登录方式:

[AR1]user-interface vty 0 4   允许同时远程登录5个用户

[AR1-ui-vty0-4]authentication-mode password  认证方式为密码认证

Please configure the login password (maximum length 16):10

[AR1-ui-vty0-4]user privilege level 2  认证等级为2级

[AR1-ui-vty0-4]set authentication password cipher 123    密码为密文的123

[AR1-ui-vty0-4]idle-timeout 0 0  配置超时时间永不超时

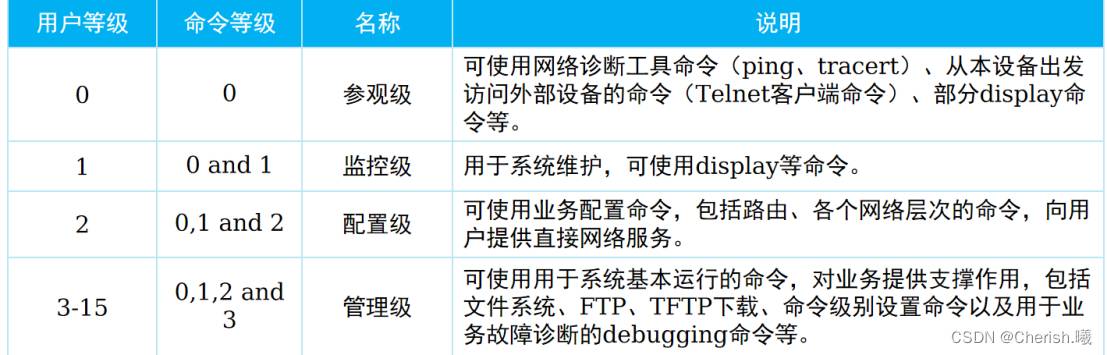

VRP用户级别:

VRP提供基本的权限控制,可以实现不同级别的用户能够执行不同级别的命令,用以限制不同用户对设备的操作。

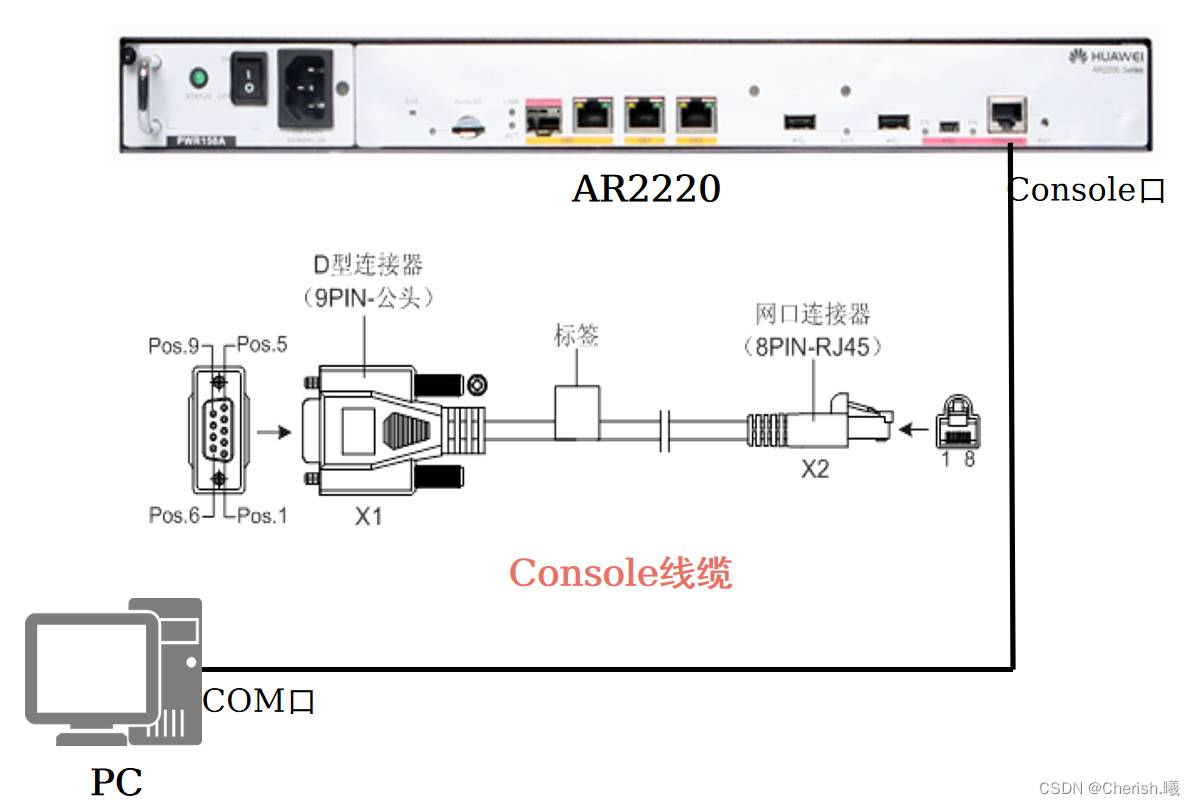

设备登录方式分为两种:本地登录和远程登录。其中本地登录包括: 当用户需为第一次上电的设备进行配置时,可通过Console口本地登录设备。 控制口(Console Port)是一种通信串行端口,由设备的主控板提供。 用户终端的串行端口可以与设备Console口直接连接,然后通过PUTTY工具本地登录实现对设备的本地配置。如图:

远程登录允许终端远程登录到任何可以充当远程登录服务器的设备,对这些网络设备进行集中的管理和维护。远程登录方法包括:Telnet和SSH。 如果通过SSH远程登录,连接类型为“SSH”,需要输入远程登录服务器的IP地址,端口号缺省为22。 如果通过Telnet远程登录,连接类型为“Telnet”,需要输入远程登录服务器的IP地址,端口号缺省为23。

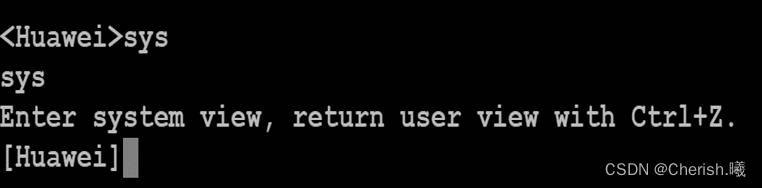

登录成功后即进入命令行界面CLI(Command Line Interface)。 命令行界面是工程师与网络设备进行交互的常用工具。如图:

【后面补充】

设备管理:
1、CLI(命令行)
     1、带内连接
            console连接:通过console线连接设备的console接口,设置比对的参数
            实际上就是设备提供了一个被管理的接口
            适用于所有设备
            如果通过该方式进行设备调试,管理员必须在设备所在机房

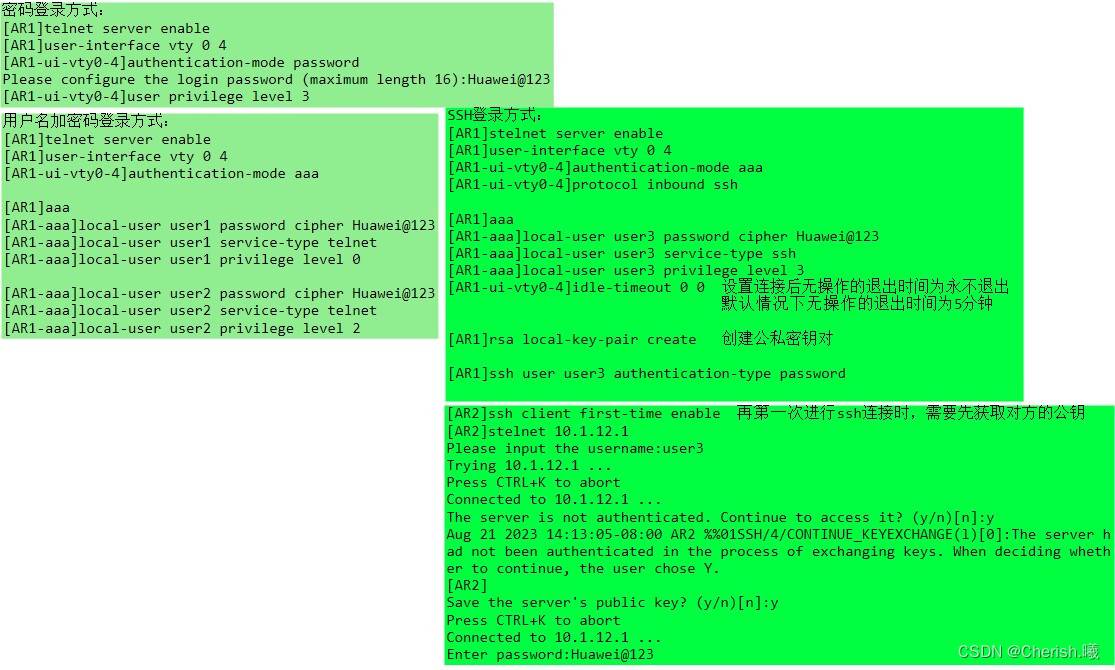

     2、带外连接
            1、telnet
                     1、可以使用密码认证的方式实现远程登录设备
                     2、为了更好地给登录的用户赋予不同的管理权限
                              使用用户名+密码的验证登录方式
                        ***所有数据的发送都是明文的发送,在报文可以直接查得到
            2、stelnet(ssh)
                      可以实现数据在发送过程中,进行加密变为密文的发送
                      数据更加安全
                   1、只支持用户名+密码的认证方式

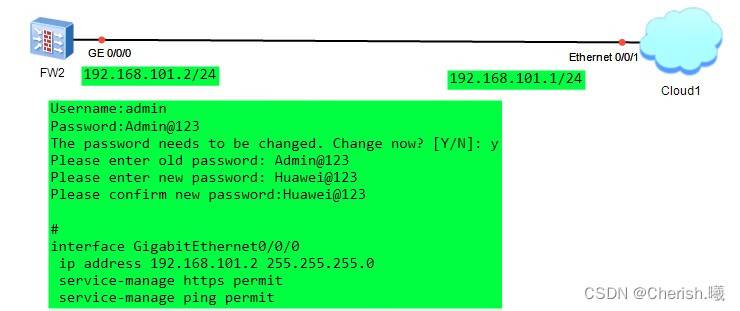

2、Web管理(图形化界面管理)
           通过图形化界面更加直观地进行设备配置
           图形化界面不能完成所有的操作配置
           不适合新手学习网络





https://www.luyouqi.com/shezhi/43203.html      GUI(图形化界面管理教程网页)

密钥进行数据加密,密钥分为公钥和私钥       https://blog.csdn.net/weixin_45750572/article/details/125168875

命令行的基本命令

基本命令行结构:

命令字:

规定了系统应该执行的功能,如display(查询设备状态),reboot(重启设备)等命令字。

注意:操作命令都要用命令字,并且必须从规范的命令字集合中选取。

关键字:

特殊的字符构成,用于进一步约束命令,是对命令的拓展,也可用于表达命令构成逻辑而增设的补充字符串。

参数列表:

是对命令执行功能的进一步约束。包括一对或多对参数名和参数值。

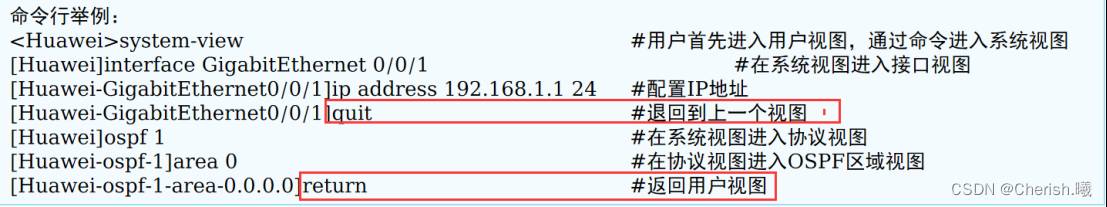

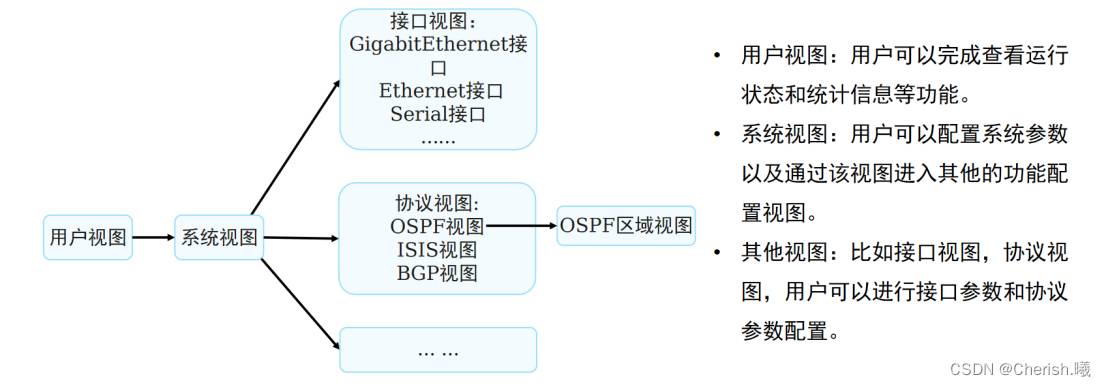

 命令行视图:

 编辑命令行:

1、功能键

退格键Backspace:删除光标位置的前一个字符,光标左移,若已经到达命令首,则响铃告警。

左光标键←或<Ctrl+B>:光标向左移动一个字符位置,若已经到达命令首,则响铃告警。

右光标键→或<Ctrl+F>:光标向右移动一个字符位置,若已经到达命令尾,则响铃告警。

补充:

1、命令缩写:唯一识别该命令的最短长度,比如dis---display

2、命令行补全:缩写后使用tab键进行补全命令剩余部分。如果补全的命令不是你要的,则再按tab键直到满意为止。

3、命令行帮助:?

在某个视图下直接输入?则显示该视图下所有可用命令

在某个命令部分后输入?比如di?则会显示所有以di开头的命令

在某个完整命令后,空格输入?比如display?则显示该命令后的所有可用关键字。

4、

如果视图下命令允许重复配置,那么必须undo删掉错误配置再进行新的配置。

如果视图下命令仅允许配置一次,则可以再次配置正确的该命令进行覆盖。

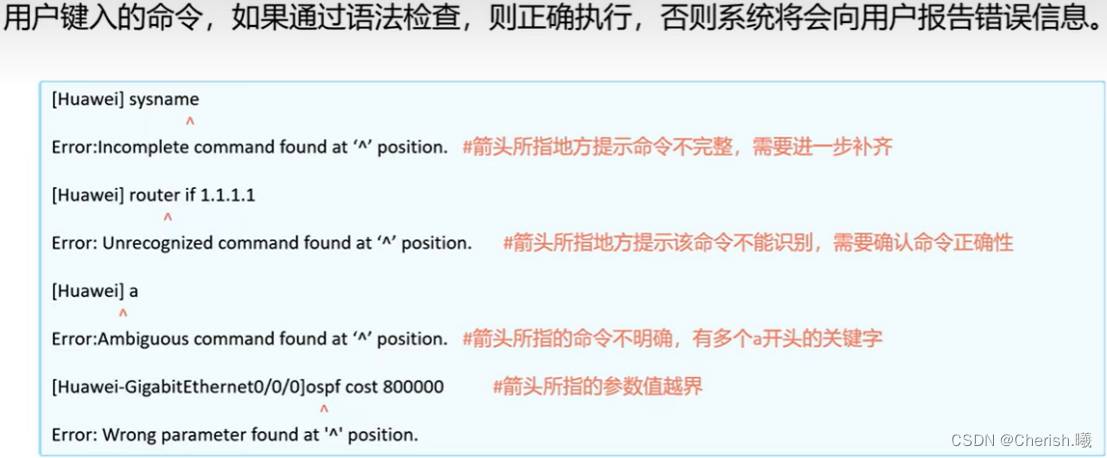

解读命令行的错误信息:

使用undo命令行:

在命令前加undo关键字,即为undo命令行。undo命令行一般用来恢复缺省情况、禁用某个功能或者删除某项配置。

系统快捷键:

  • CTRL_A:将光标移动到当前行的开头

  • CTRL_C:停止当前命令的运行

  • CTRL_E:将光标移动到当前行的末尾

  • CTRL_X:删除光标左侧所有的字符

  • CTRL_Y:删除光标所在位置及其右侧所有的字符

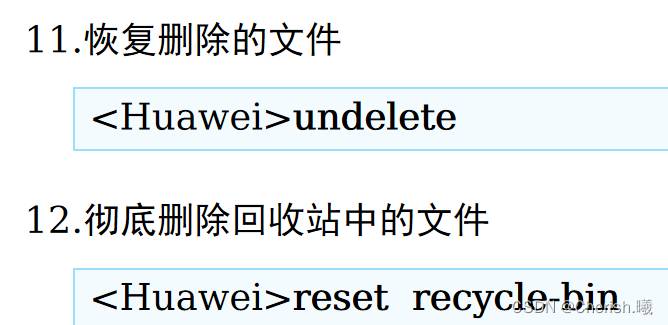

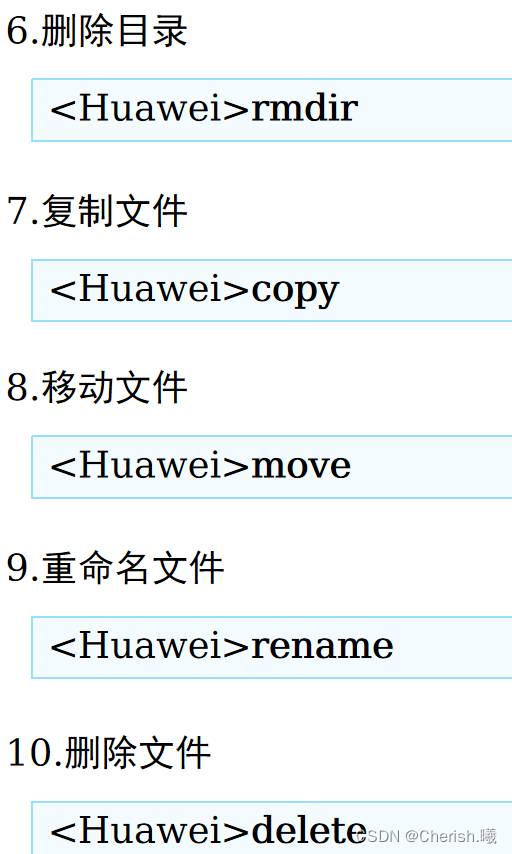

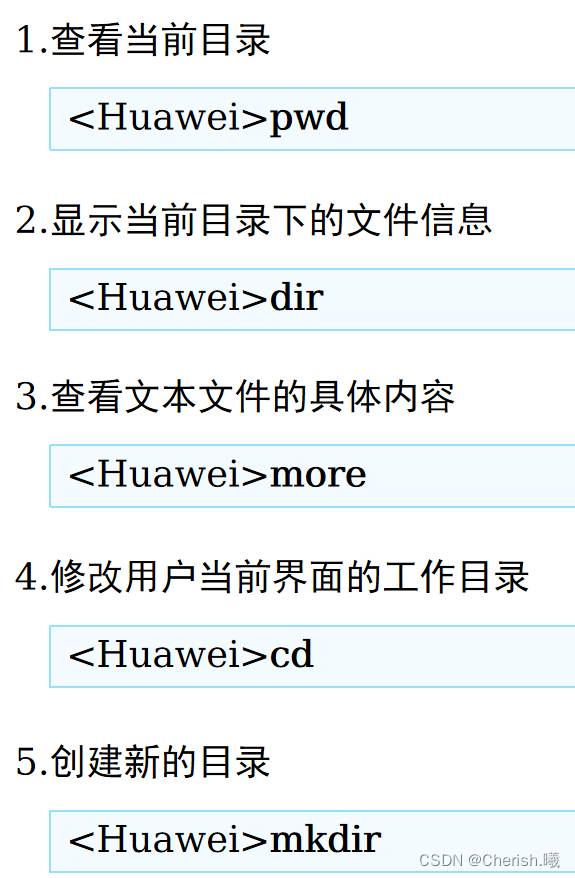

常见文件系统操作命令:

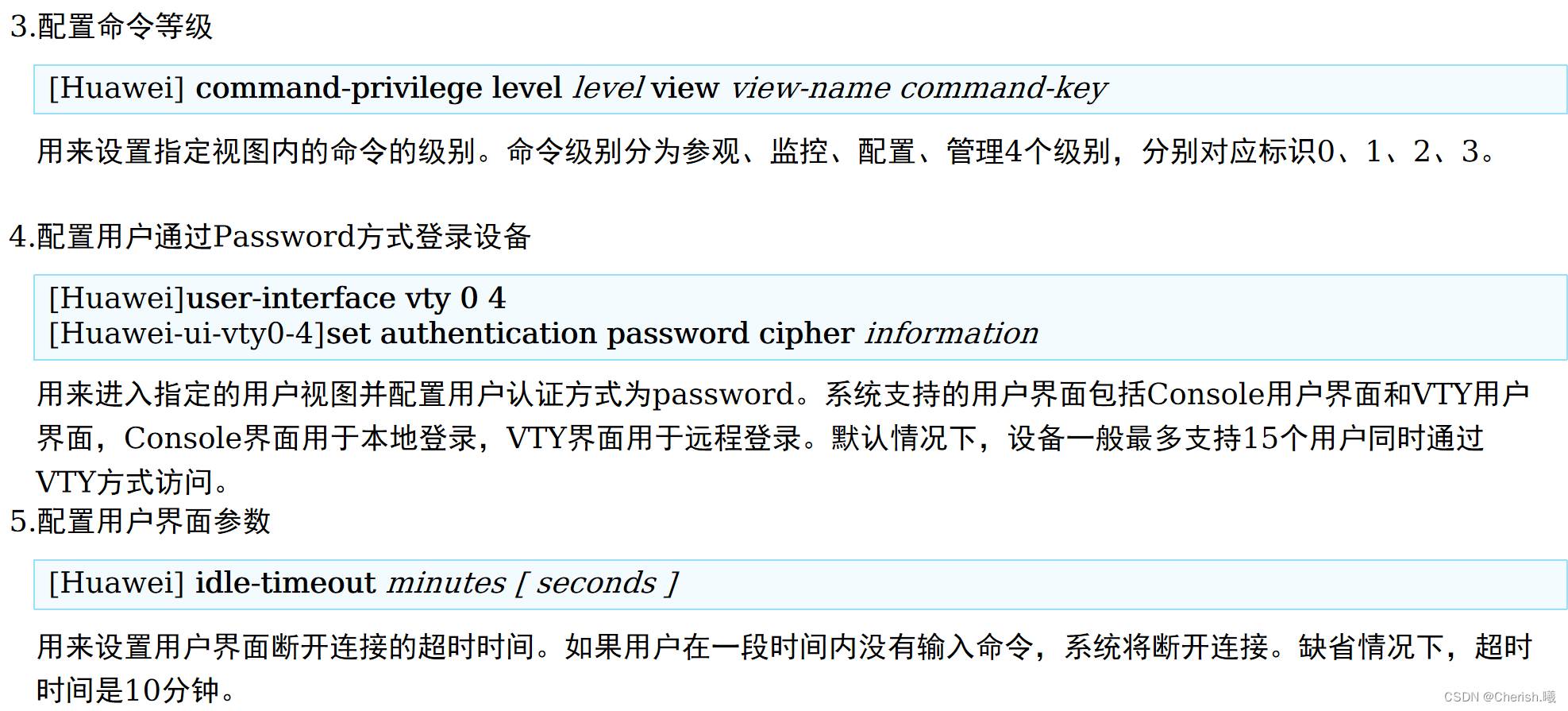

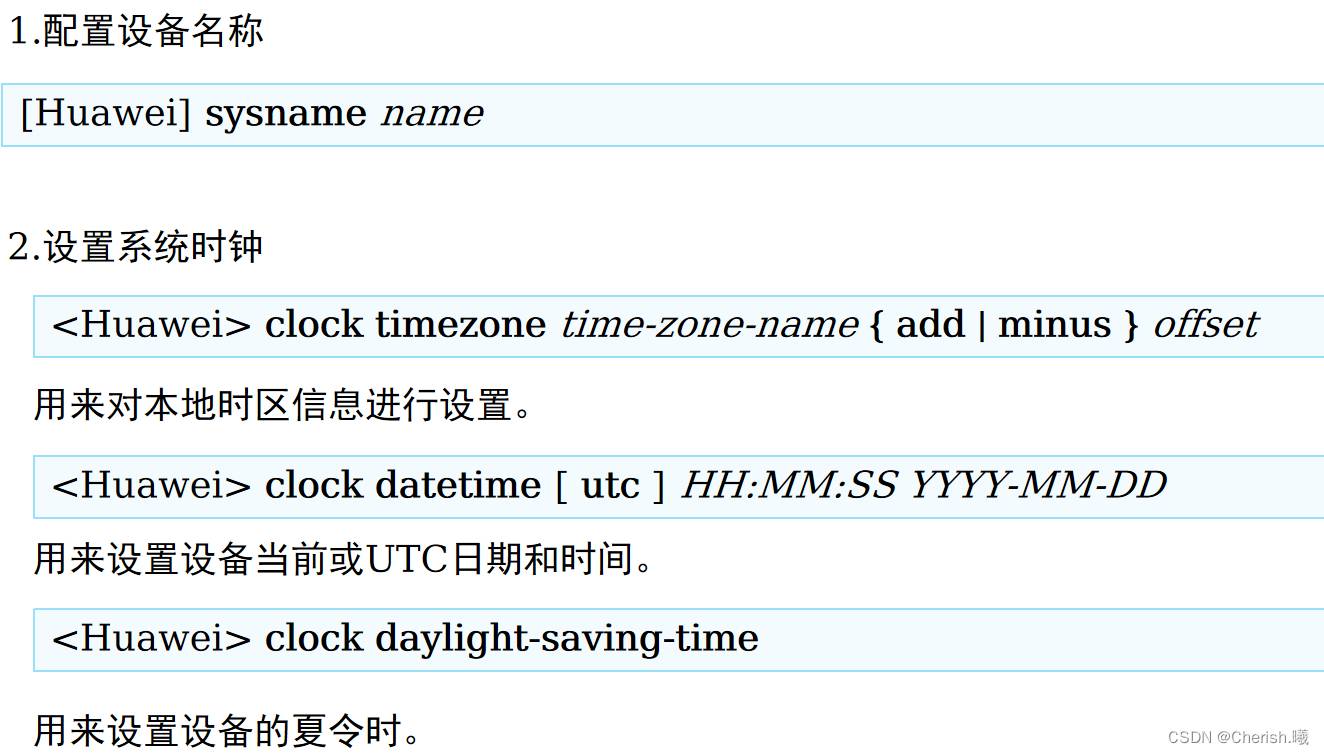

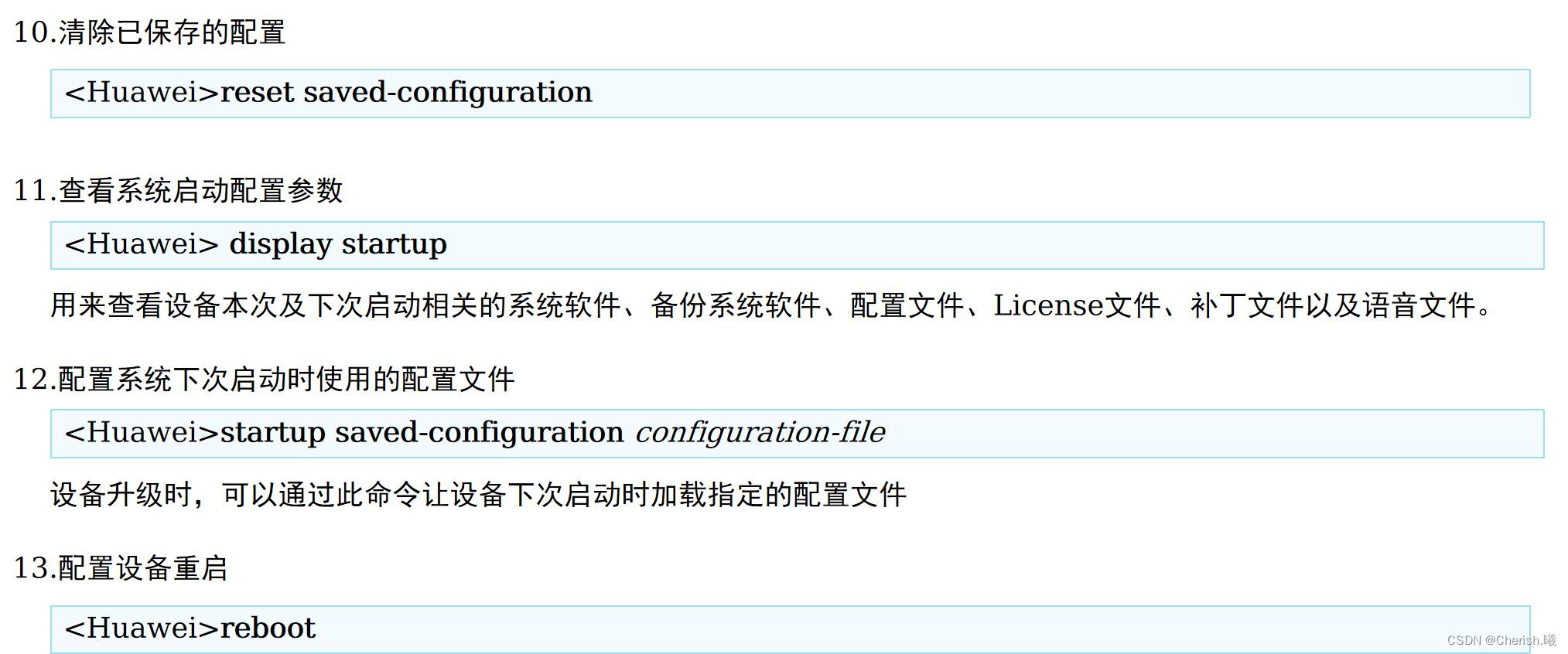

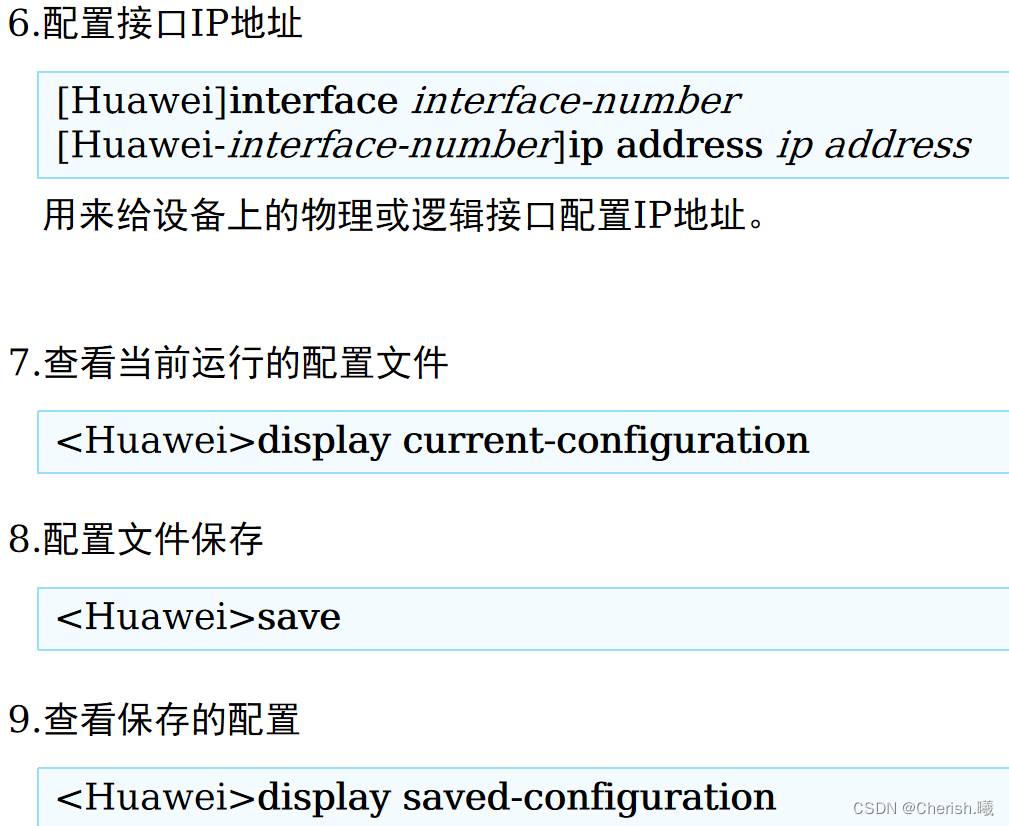

基本配置命令: 【还是看截图吧】

1.配置设备名称

[Huawei] sysname name

2.设置系统时钟(一般不配置)

<Huawei> clock timezone time-zone-name { add | minus } offset    用来对本地时区信息进行设置。

<Huawei> clock datetime [ utc ] HH:MM:SS YYYY-MM-DD    用来设置设备当前或UTC日期和时间。

<Huawei> clock daylight-saving-time    用来设置设备的夏令时。

3.配置命令等级

[Huawei] command-privilege level level view view-name command-key   用来设置指定视图内的命令的级别。命令级别分为参观、监控、配置、管理4个级别,分别对应标识0、1、2、3。

 注意:

display this 查看当前视图下所有配置

display current-configuration 查看当前设备在内存中所有的生效文件,所有的配置命令都在该文件中,断电后,该文件失效。

【后面补充】

日志:
1、info:正常日志,显示运行的状况
2、warning:告警日志,执行了高危操作后发出日志
3、error: 报错日志,执行了错误命令操作


设备的操作:
1.“?” 可以先显示完整的配置命令,或限制命令后可以继续定义的命令操作
2.“tab”可以将未完成的命令单词进行补全,如果可以补全的命令有多个,则依次进行补全
3.“ctrl + C”终止当前程序
4.“ctrl + X”删除整行命令
