交换机的这些接口,网工真得清楚

2024-12-05 23:15:59 网络设备调试 23 ℃ 0 评论

号主:老杨丨11年资深网络工程师,更多网工提升干货,请关注公众号:网络工程师俱乐部

下午好,我的网工朋友。
交换机作为网络的核心设备之一,在实现高效的数据传输和网络管理方面扮演着非常重要的角色。
然而,要充分发挥交换机的能力,咱们网工不仅需要掌握其基本操作,还必须深入了解其多种多样的接口类型。

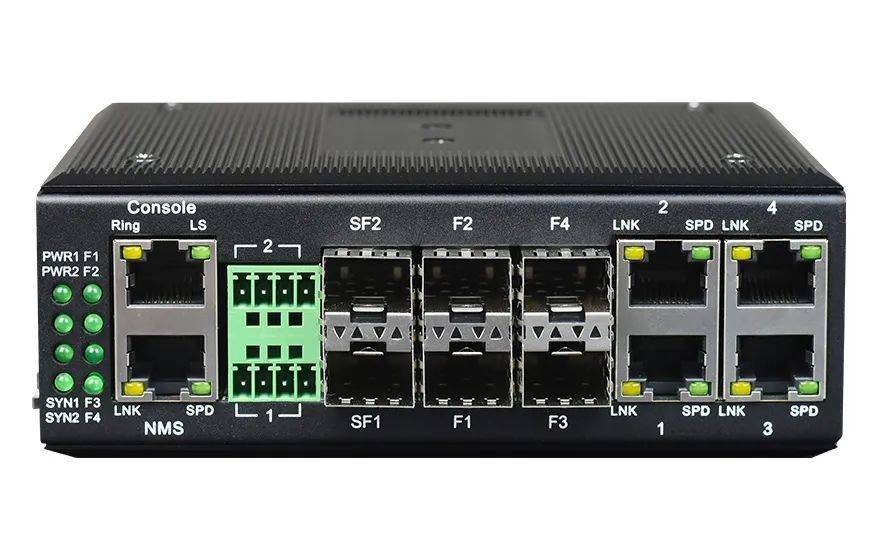

相信接触过交换机的人,对交换机做的第一个操作,肯定就是寻找交换机接口。
尽管Console接口是很多朋友首先接触的接口,因为它提供了直接访问交换机命令行界面的方式,但在实际工作中,还有更多类型的接口需要被熟知。
这些接口不仅支持不同的通信协议,还能够满足多样化的网络需求,从简单的局域网连接到复杂的光纤通信系统。
今天咱们就来讲讲,除了Console接口以外的这些接口,非常适合小白食用。


今日文章阅读福利:《华为以太网交换机配置指南(1134页)

既然讲到交换机,就给你分享个华为交换机配置指南,包括VLAN、MAC、QinQ、MSTP等,有各种协议的原理描述,也有详细的配置步骤。

私信我,暗号“配置指南”,即可获取1134页完整资源。

01 交换机接口基础

01 交换机接口概览

交换机是一种用于局域网(LAN)的网络设备,它通过多个物理端口连接不同的设备,并智能地转发数据包到目的地。

交换机上的接口是实现这种连接和数据转发的基础。每个接口都有特定的设计目的和技术规范,以适应不同的网络环境和通信需求。

02 Console接口简介

虽然本文的重点不在Console接口上,但为了更好地理解其他接口,我们也简要介绍Console接口。

Console接口通常是RJ-45形式的串行端口,用于通过专用的控制线缆连接到计算机或终端设备,允许网络管理员直接与交换机交互,执行初始配置、故障排除以及其他高级管理任务。Console接口提供了对交换机最底层的操作访问权限,是进行设备配置和调试的重要手段。

02 RJ-45接口

这种接口就是现在最常见的网络设备接口,俗称"水晶头",专业术语为RJ-45连接器,属于双绞线以太网接口类型。

它广泛应用于局域网中,用于连接计算机、服务器、打印机以及其他网络设备。它采用8芯的插头和插座设计,支持双绞线电缆(UTP或STP),是目前最流行的网络连接方式之一。

01 技术规格

  • 支持10/100/1000 Mbps的传输速率,适应不同的网络速度需求。

  • 可以使用直通线或交叉线连接不同类型设备。

  • 自适应能力使得接口可以根据连接的另一端自动调整速度和双工模式。

02 配置

  • 使用网络配置工具或通过CLI命令行配置接口的速度(10/100/1000Mbps)和双工模式(半双工/全双工)。

  • 设置VLAN标签,确保数据帧正确地被转发到指定的虚拟局域网。

  • 配置端口安全,限制连接到该端口的MAC地址数量,增强安全性。

03 使用

确保使用正确的线缆类型(如CAT5e或CAT6)以匹配所需的传输速度。定期检查线缆连接是否牢固,避免松动导致的网络中断。

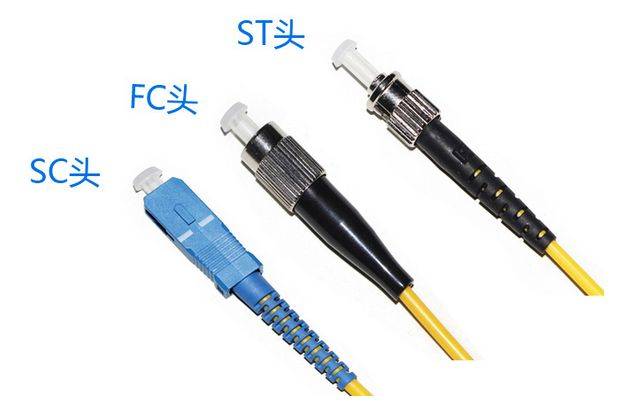

03 SC光纤接口

SC光纤接口是一种广泛使用的光纤连接器,特别适合于需要长距离、高速度数据传输的应用场合。SC接口因其坚固耐用且易于插拔而受到欢迎,通常用于数据中心内部或跨建筑物之间的通信。

SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。

01 技术规格

  • 支持单模或多模光纤,前者适用于远距离传输,后者适用于短距离高带宽需求。

  • 数据传输速率可达千兆甚至更高。

  • 通过光缆提供高带宽、低延迟的连接,非常适合视频流、大数据传输等应用。

02 配置

  • 选择合适的SFP/SFP+模块插入相应的端口。

  • 根据实际需求设置接口的工作模式(单模或多模)。

  • 配置光纤接口的传输速率(如1Gbps或10Gbps)。


03 使用

使用专用的清洁工具定期清理光纤接头,防止灰尘影响数据传输质量。确认光纤线路的物理路径是否安全,避免弯曲过度或受压。

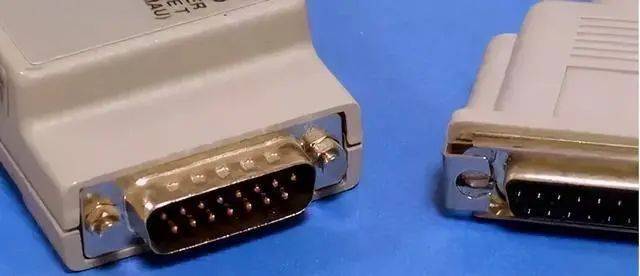

04 AUI接口

AUI(Attachment Unit Interface)接口是一种早期用于连接粗同轴电缆(Coaxial Cable)的标准接口。

虽然现在一般用不到了,但在某些旧的网络架构中仍然存在。AUI接口通常用于连接网络设备到粗同轴电缆,以便在较大的网络范围内提供可靠的连接。

01 技术规格

  • AUI接口支持传输速率为10Mbps。

  • 使用50欧姆的粗同轴电缆,最大传输距离为500米。

  • 通过AUI转RJ-45适配器或AUI转BNC适配器,可以将AUI接口与其他类型的接口连接起来。

02 配置

  • 由于AUI接口主要用于旧式网络设备,配置相对简单,主要是确保连接正确。

  • 如果使用AUI转RJ-45或BNC适配器,则需要确认适配器兼容性。

03 使用

维护好粗同轴电缆的连接,确保信号传输稳定。对于仍在使用AUI接口的老系统,建议逐步升级到更现代的网络技术。

05 FDDI接口

FDDI(Fiber Distributed Data Interface)接口是一种用于实现高速环形网络拓扑的技术

FDDI最初设计用于支持高速数据传输,尤其适用于需要高带宽和容错能力的大型网络环境。它使用光纤作为传输介质,可以提供更高的可靠性和安全性。

01 技术规格

  • FDDI支持双环结构,其中一个环作为备份,当主环出现故障时自动切换。

  • 传输速率可达100Mbps,并且可以通过多层堆叠实现更高的带宽。

  • 使用SC或ST类型的光纤连接器。

02 配置

  • 设置FDDI接口的双环结构,确保主环和备份环的正常运行。

  • 配置接口的传输速率和故障恢复机制。

03 使用

监控网络性能,确保环路正常工作,及时发现并处理故障。对于使用FDDI的网络,考虑是否有更新换代的需求。
