1.概念:动态NAT之NAPT(网络地址和端口转换)的概念是指一种特定类型的网络地址转换技术,它允许多个设备共享一个公网IP地址进行互联网通信。
NAPT技术在家庭和小型企业网络中极为常见,因为它能够有效地解决公网IP地址不足的问题。通过NAPT,数百或数千台设备可以同时通过一个公网IP地址访问互联网,从而极大地提高了IP地址的利用率。
2.实验目的
掌握动态NAT的基本配置和调试方法
3.实验拓扑
动态NAT之NAPT的实验拓扑如下图所示
4.实验步骤

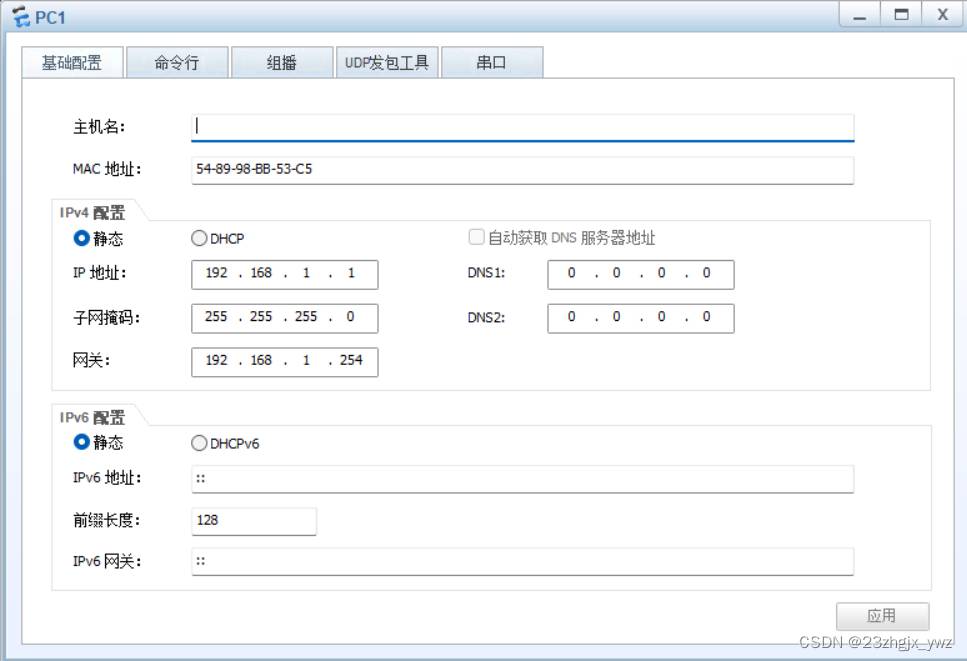

(1)PC1的配置如图所示

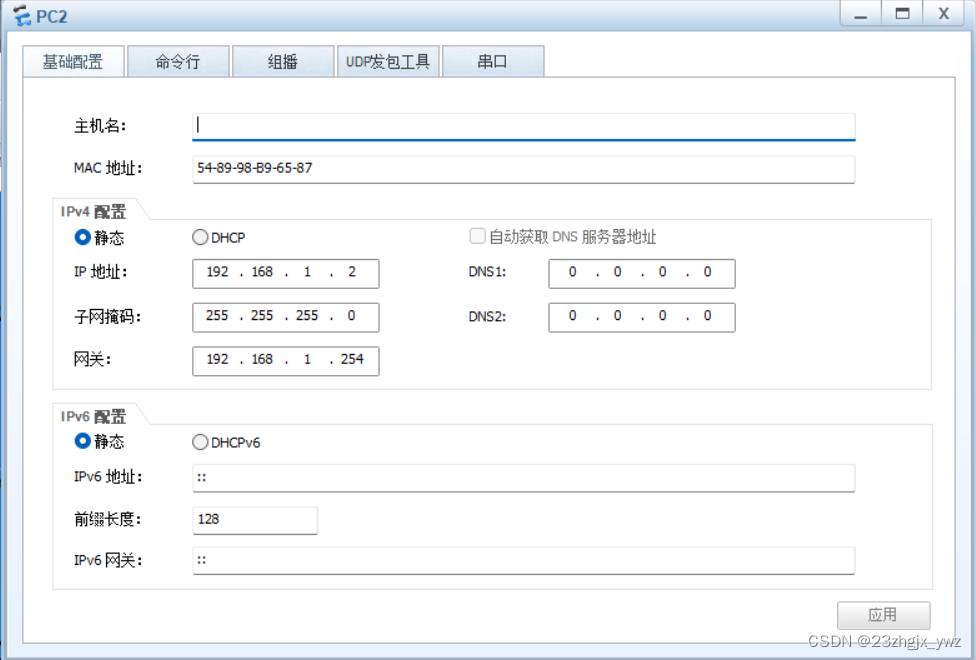

(2)PC2的配置如图所示

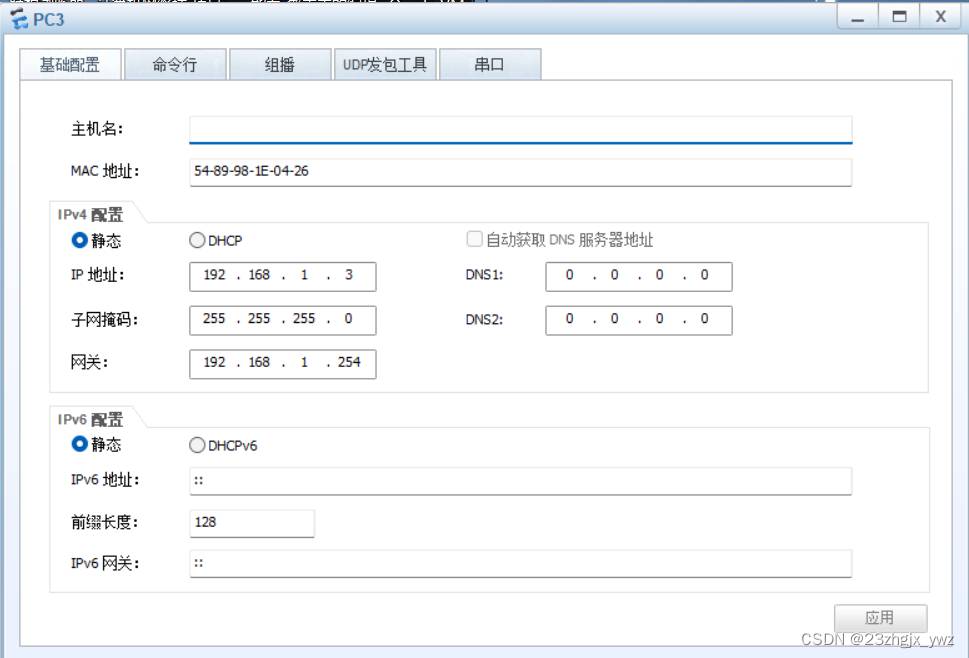

(3)PC3的配置如图所示
(4)配置R1,命令如下:
<Huawei>system-view //进入系统视图
[Huawei]undo info-center enable //关闭路由器输出信息
[Huawei]sysname R1 //修改设备名为R1
[R1]interface g0/0/0 //进入接口 g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24 //配置IP地址和子网掩码
[R1-GigabitEthernet0/0/0]undo shutdown //打开接口
[R1-GigabitEthernet0/0/0]quit //退出
[R1]interface g0/0/1 //进入接口
[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 24 //配置IP地址和子网掩码
[R1-GigabitEthernet0/0/1]undo shutdown //打开接口
[R1-GigabitEthernet0/0/1]quit //退出

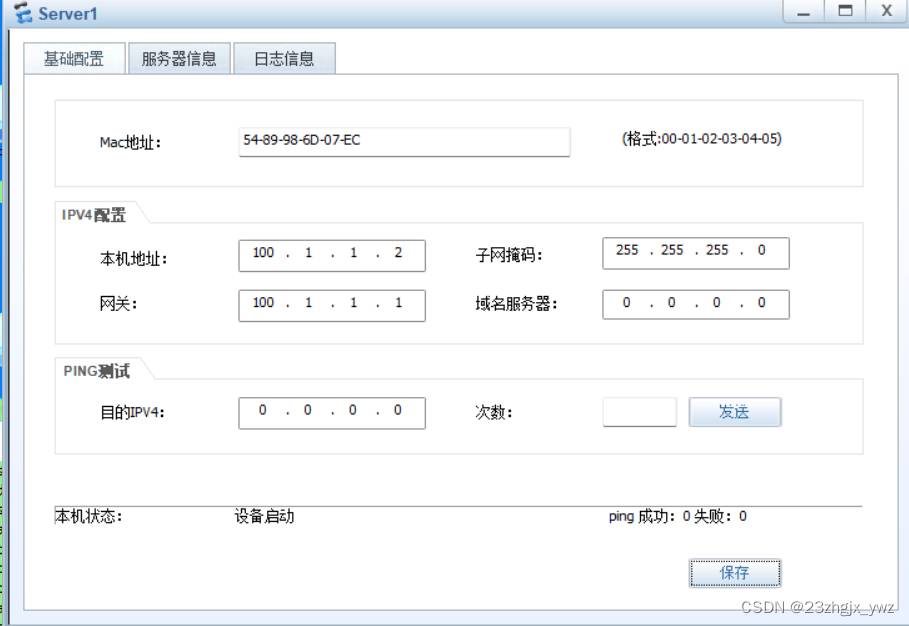

(5)Server 1的配置如下图所示
(2)配置NAPT,命令如下:
[R1]nat address-group 1 100.1.1.3 100.1.1.4 //创建NAT地址池,编号为1,开始的地址
为100.1.1.3,结束的地址为100.1.1.4
[R1]acl 2000 //创建ACL,编号为2000
[R1-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255 //定义规则编号为10,
允许192.168.1.0/24
[R1-acl-basic-2000]quit
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 //满足ACL 2000
的流量通过NAT出去,从地址池1 中拿地址
[R1-GigabitEthernet0/0/1]quit
5.实验调试

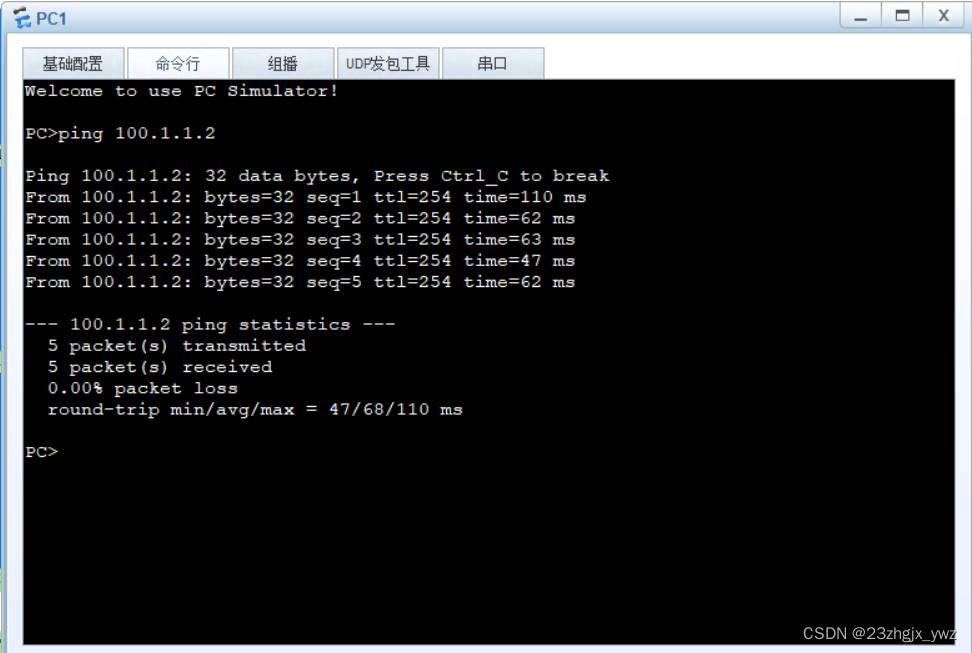

(1)测试PC1是否可以访问Server 1,结果如下图所示:

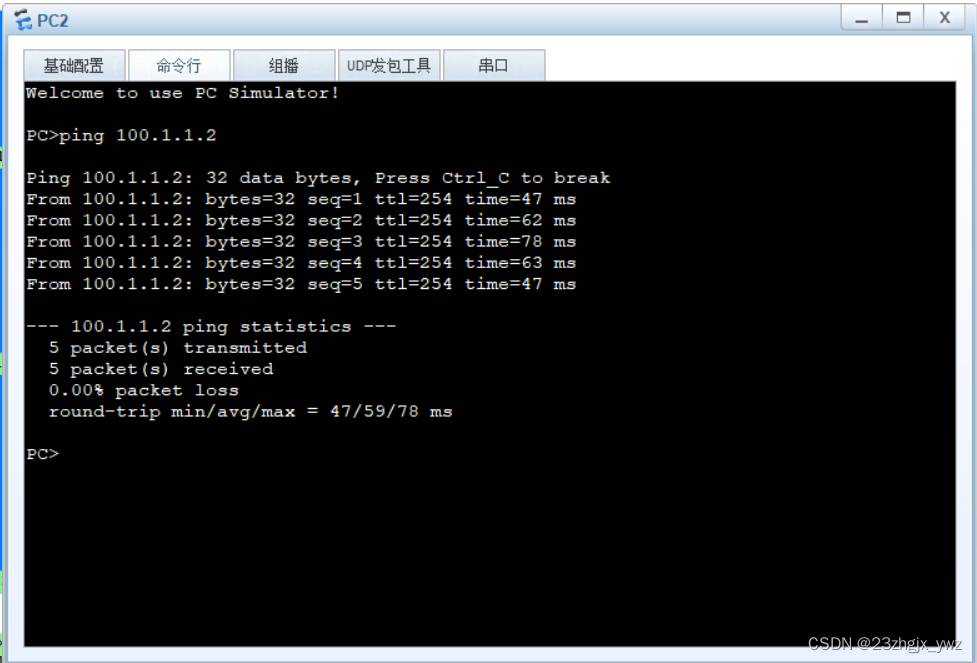

(2)测试PC2是否可以访问Server 1,结果如下图所示:

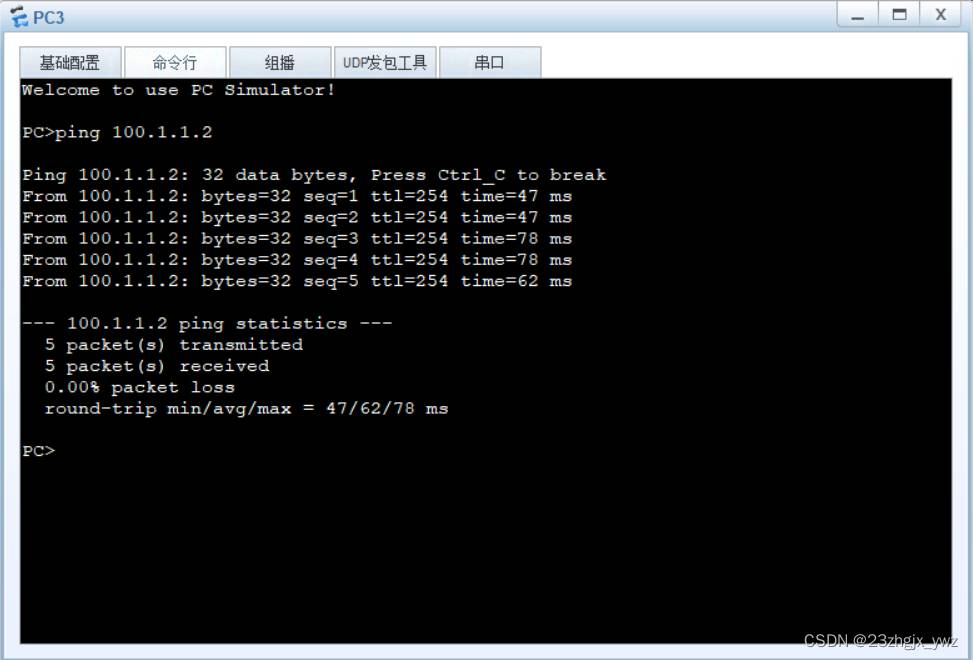

(3)测试PC3是否可以访问Server 1,结果如下图所示:
通过实验调试可以看出PC1,PC2,PC3都可以访问Server 1。
优点:
动态NAT之NAPT(网络地址和端口转换)的优点主要包括节省公有IP地址、增强网络安全性、提高灵活性以及简化内部网络管理等方面。以下将具体探讨这些优点,并解释它们在实际应用中的重要性:
综上所述,动态NAT之NAPT不仅能有效解决公网IP地址不足的问题,还能增强网络的安全性和管理的便捷性。这些优点使得NAPT成为很多企业和家庭网络的首选技术。在应用这种技术时,需要合理配置和维护NAPT设备,以确保网络的稳定运行和高效性能。
