华为HYBRID的配置

2024-12-05 23:17:38 网络设备调试 23 ℃ 0 评论

                                                     HYRBID的实验拓扑

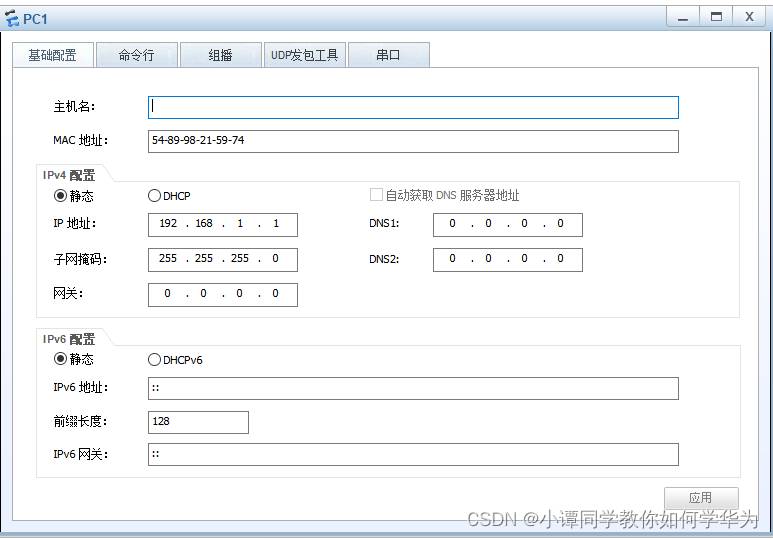

PC1配置如下

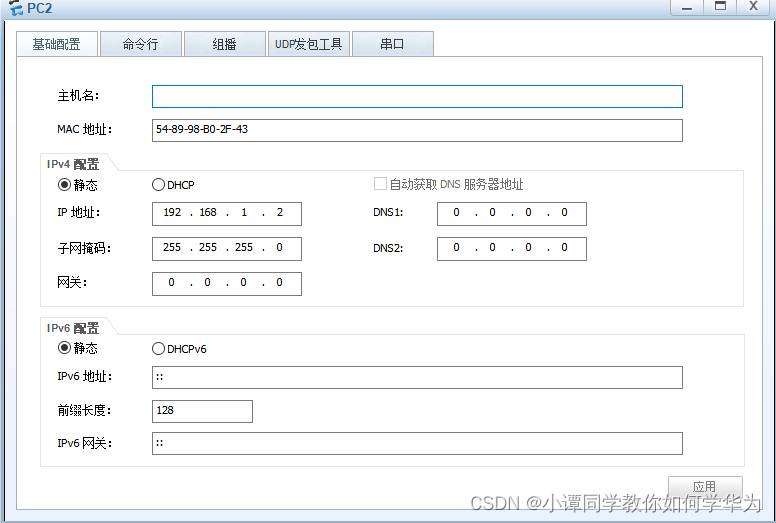

PC2的配置如下

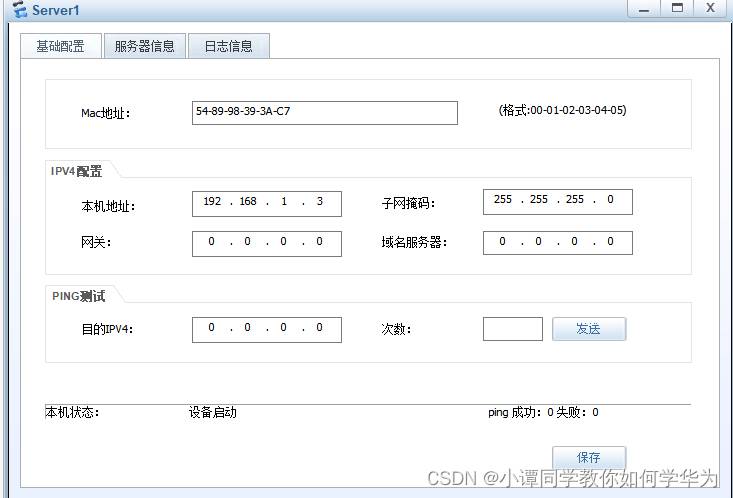

 serverl的配置如下

在交换机LSW1和LSW2上创建VLAN

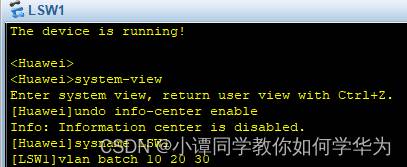

开始配置LSAN1,命令如下

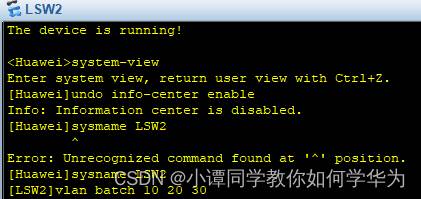

开始配置LSAN2,命令如下



知识点: Vlan batch 10 20 30的意思是创建VLAN10、VLAN20和VLAN30

将交换机LSW1和LSW2之间的链路设置成Trunk

配置LSW1,命令如下

 配置LSAN2,命令如下

知识点: port link -type trunk 代表端口类型为trunk

port trunk allow-pass vlan 10 20 30表示允许VLAN10 VLAN20 和VLAN30通过

设置HYbrid‘

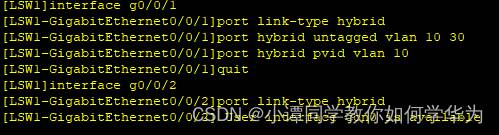

开始配置LSW1,命令如下

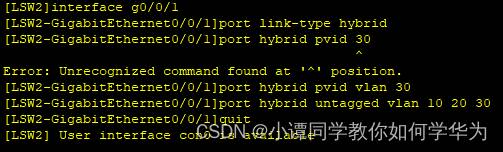

开始配置LSW2,命令如下



Port link-type hybrid配置接口类型为混合接口,华为设备默认的接口类型也为混合接口

Port hybrid untagged vlan 10 30 表示配置Hybrid类型接口加入的VLAN,这些VLAN的帧以untagg类型接口

Port hybrid pvid vlan 10表示配置接口的PVID为VLAN 10

实验调试

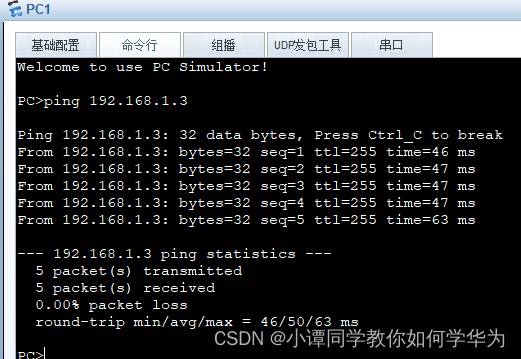

PC1访问server1的测试结果表明VLAN10的设备能够访问VLAN30

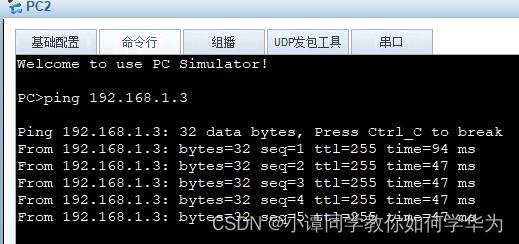

Pc2访问Serverl的测试结果表明VLAN20的设备能够访问VLAN30
