路由与交换机实验-带宽统计功能实现

2024-12-05 23:18:02 网络设备调试 32 ℃ 0 评论

目录

实验004带宽统计功能实现

一、实验目的.... 3

二、实验内容.... 3

三、实验环境.... 4

四、实验步骤.... 5

五、实验验收.... 9

六、实验思考.... 10

实验004带宽统计功能实现

一、实验目的

1、学会硬件实现网络硬件设备的带宽统计功能;

2、了解网络设备硬件内部的定时机制;

3、掌握基于时钟频率和计数器的定时器实现机制;

4、掌握基于定时器和计数器的接口速率估算;

5、掌握iPerf等网络性能评测工具的使用。

二、实验内容

1.实验原理:

网络带宽是指在一个固定的时间内(1秒),能通过的最大位数据。就好象高速公路的车道一样,带宽越大,好比车道越多。网络带宽作为衡量网络使用情况的一个重要指标,日益受到人们的普遍关注。它不仅是政府或单位制订网络通信发展策略的重要依据,也是互联网用户和单位选择互联网接入服务商的主要因素之一。

2.实验内容:

硬件实现部分—— 原有工程内编写计时器和留下计时探针标志,本硬件设备的硬件工作频率为125MHz。

探测部分——在Signaltap上设置两个硬件探针实例,分别使用报文计数器的值、定时器的值作为触发条件。

外部对比和测试部分——在主机A上通过iPerf工具,分别测试与主机B进行TCP和UDP的单流通信带宽;在主机A上通过iPerf工具,分别测试与主机B进行TCP和UDP的多流通信带宽;在各种条件下,iPerf测试的A和B之间的通信带宽;根据每次signaltap触发的定时器和计数器的数值,估算网络接口的通信带宽;比较iPerf测试的带宽与根据硬件定时器与计数器估算的带宽的差异。

三、实验环境

1、 一台管理节点主机,一台主机A,主机B;2根网线;

2、 NetMagic08开发平台;

3、 软件Quartus 16

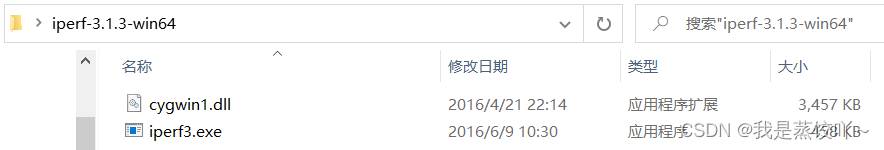

4、 iPerf

两端主机必须使用相同版本号的iPerf。

主机及网络详细配置参照附带的实验环境拓扑及软件配置文档。

四、实验步骤

Step1.使用Quartus 打开 上次实验完成好的in2out3目录下的硬件工程项目netFPGAmini-2-3.qar。

Step2.在工程项目中,打开文件列表对UM.v文件进行编写。

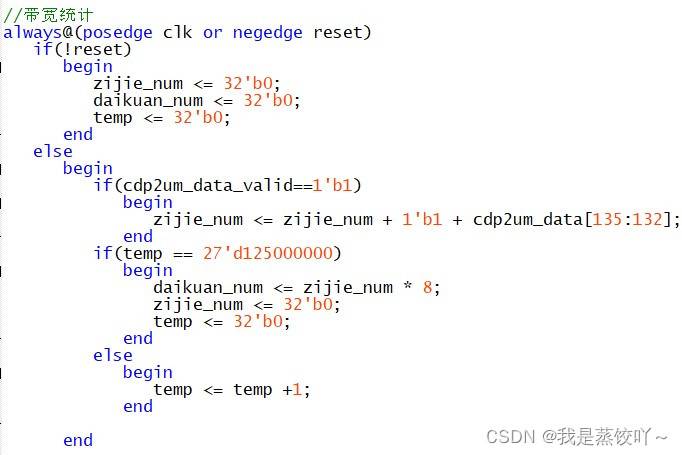

Step3. 在UM.v文件中增加计数和计时功能。每秒钟输出一次有效通过的数据位数(字节数8)。

zijie_num:当NetMagic08接收到数据,记录每秒的有效字节数。

daikuan_num:计数功能,用于记录带宽;

temp:计时功能,用于间隔1s记录带宽,本硬件设备的硬件工作频率为125MHz。

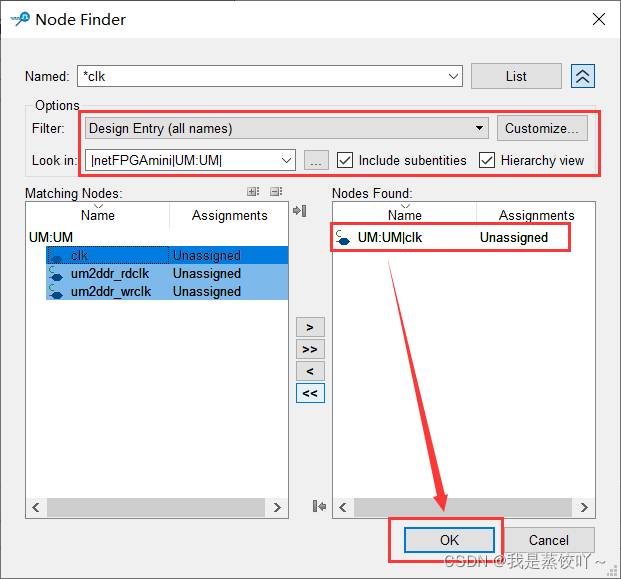

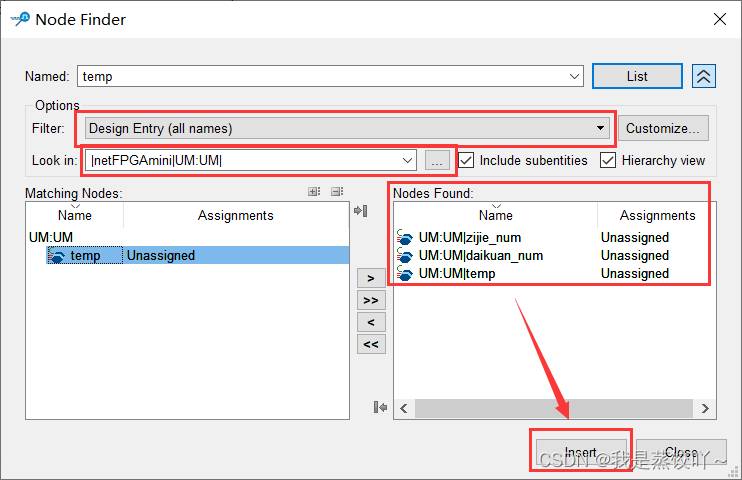

Step4.新建信号量完成数据统计 ,设计信号拉出观测

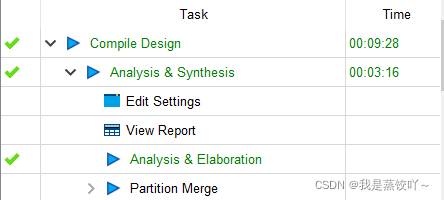

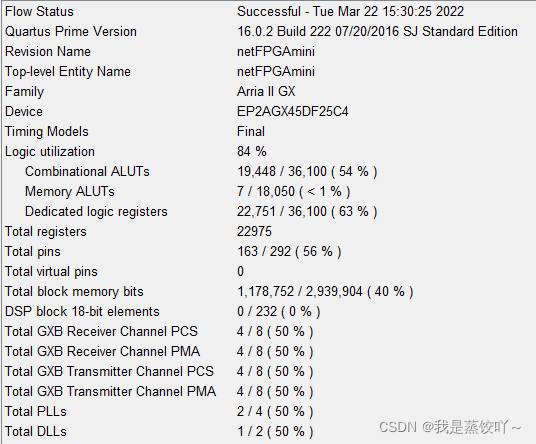

Step5.点击编译命令,对代码进行编译,软件会完成硬件电路的设计和优化,生成和工程名同名的sof文件

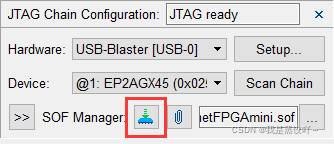

Step6.将sof文件下载到NetMagic08中进行硬件调试

测试步骤:

1.按照实验环境中的拓扑图连接好设备;

2.硬件下载,开启监控;

3.使用iperf软件从主机A分别发送单线程和多线程的TCP/UDP流;

4.当软件那边进行的是TCP的单线程发包模式时,观察其带宽统计的结果;

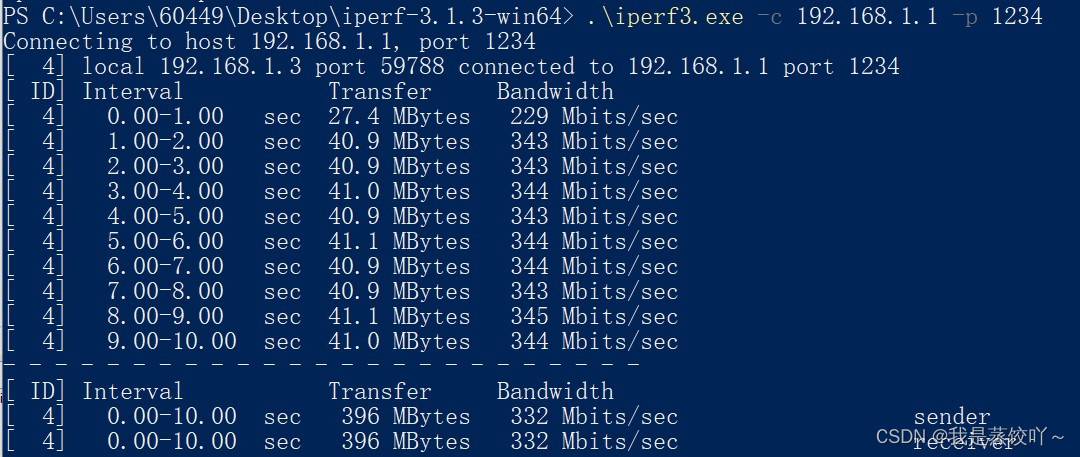

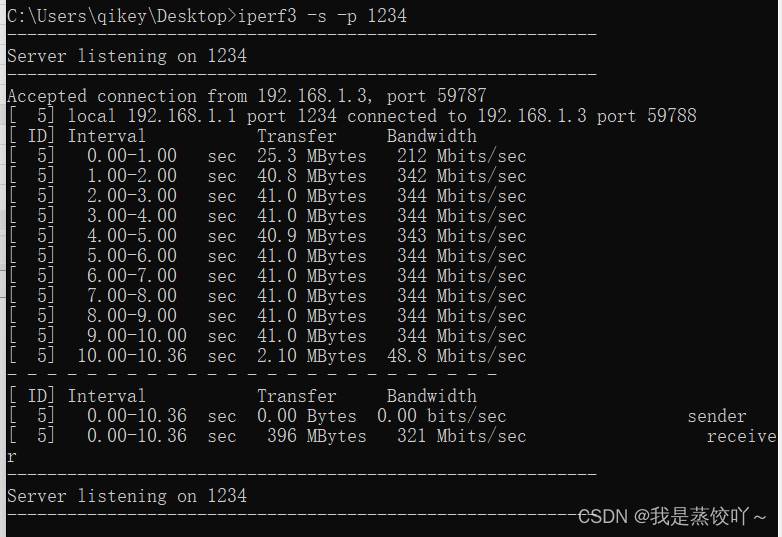

主机A打开命令提示符,输入命令“iperf –c 192.168.1.2 –p 1234 ”,按下回车执行命令,如图所示,即成功的发送了单线程TCP流

主机B打开命令提示符,输入命令“iperf –s –p 1234”,准备接收数据。

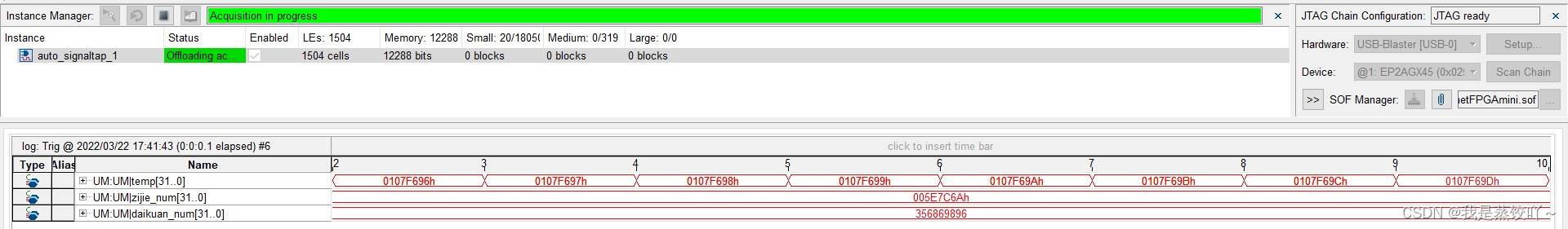

获取报文数据,对数据进行分析:

带宽计数显示正常,并实时更新。

5.当软件那边进行的是UDP的单线程发包模式时,观察其带宽统计的结果。

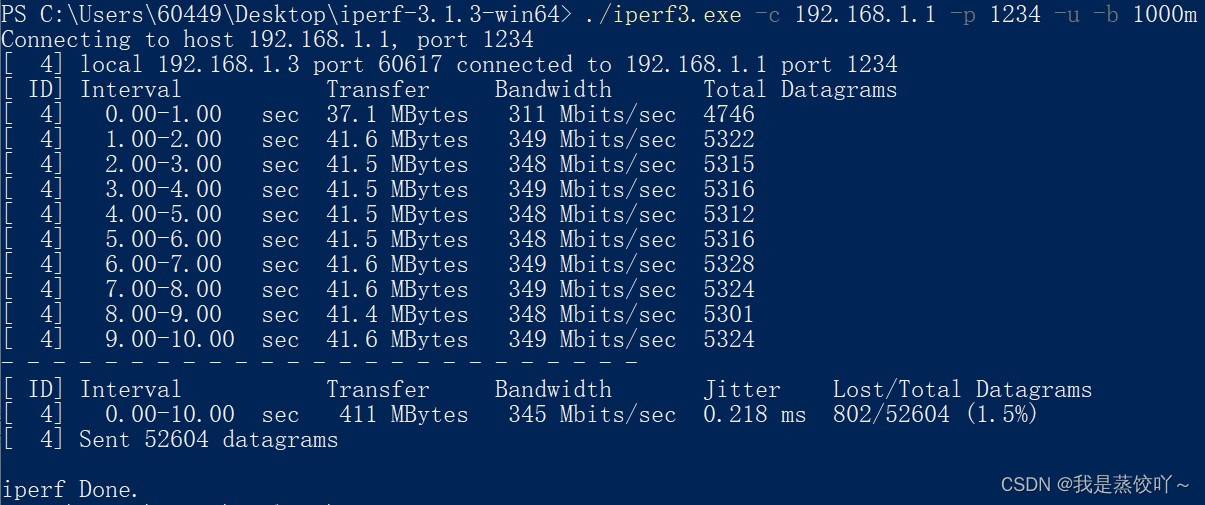

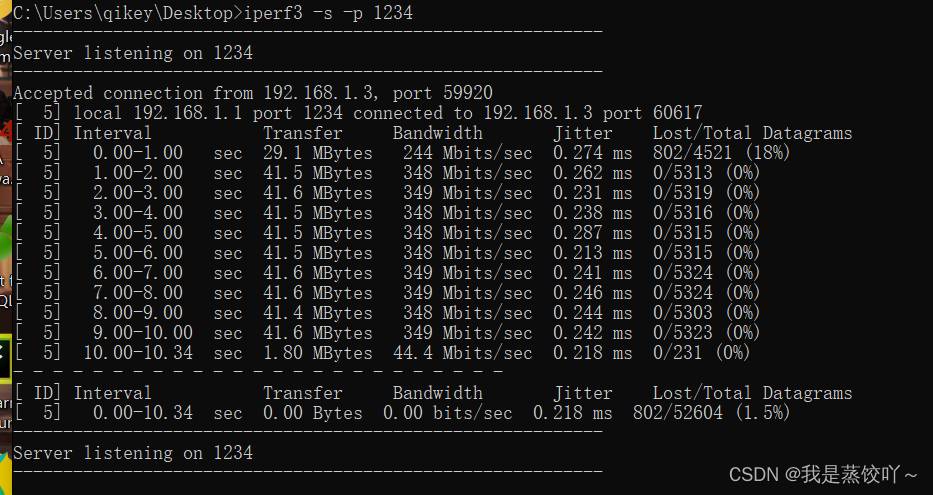

主机A打开命令提示符,输入命令“iperf –c 192.168.1.2 –p 1234 –u –b 1000m”,按下回车执行命令,如图所示,即成功的发送了单线程UDP流:

主机B打开命令提示符,输入命令“iperf –s –p 1234”,准备接收数据:

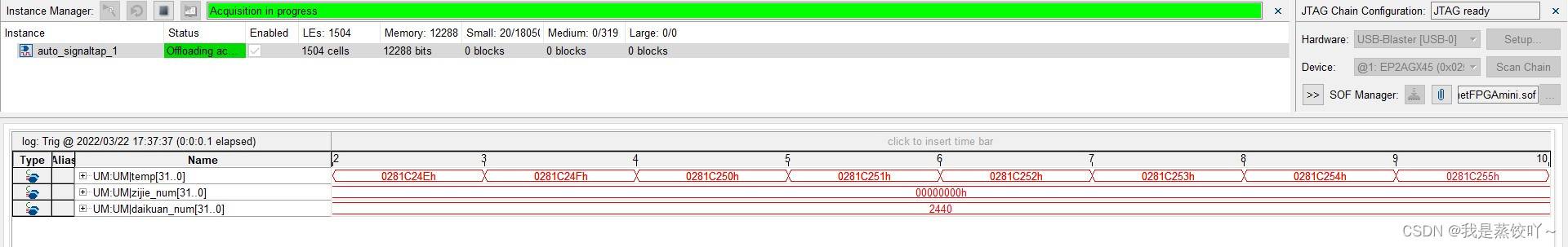

获取报文数据,对数据进行分析,如图所示:

带宽计数显示正常,并实时更新。

五、实验验收

观察到正确的计数信息:

六、实验思考

1.为什么传输层获得的通信带宽小于接口标称的带宽?

答:传输层只能测带宽的一部分,不是全部,而且是去掉所有下层协议的开销。层的媒介接入机制竞争共享的无线信道会产生冲突、再考虑无线信道的信号衰落、噪声和信道之间干扰等,因此传输层获得的通信带宽小于接口标称的带宽。

2.为什么iPerf测试的带宽与硬件推算的带宽有差异?

答:Iperf 是一个网络性能测试工具,Iperf可以测试最大TCP和UDP带宽性能。而 TCP协议测试不能计算出时延与丢包率,而且还不能指定发送带宽。Iperf可以用来测试网络节点间(也包括回环)TCP或UDP连接的性能,包括测试带宽、抖动以及丢包率,其中抖动和丢包率适应于UDP测试,而硬件推算的带宽适应于TCP和UDP。
