华为内网路由交换(需求分析+命令+配置)+华为配置手册

2024-12-05 23:18:48 网络设备调试 28 ℃ 0 评论

目录

一、拓扑需求:

——华为拓扑:

——思科拓扑对照理解:

——思科相关配置:

二、Internet 与 web server的理解:

三、华为路由交换基础配置:

(1)配置console

(2)AAA认证配置

​编辑 (3)交换技术典型配置

(4)单臂路由配置

(5)华为DHCP配置/vlan间路由/PAT配置

(6)思科DHCP配置演示

 (7)互联网出口技术调试​编辑

​编辑(8)双击热备技术 ​编辑

(9)华为防火墙配置:

——辅助理解:

——接口配置:

 ——防火墙OSPF和静态路由处理

——防火墙PAT/NAT地址转换

(10)华为ACL配置


一、拓扑需求:

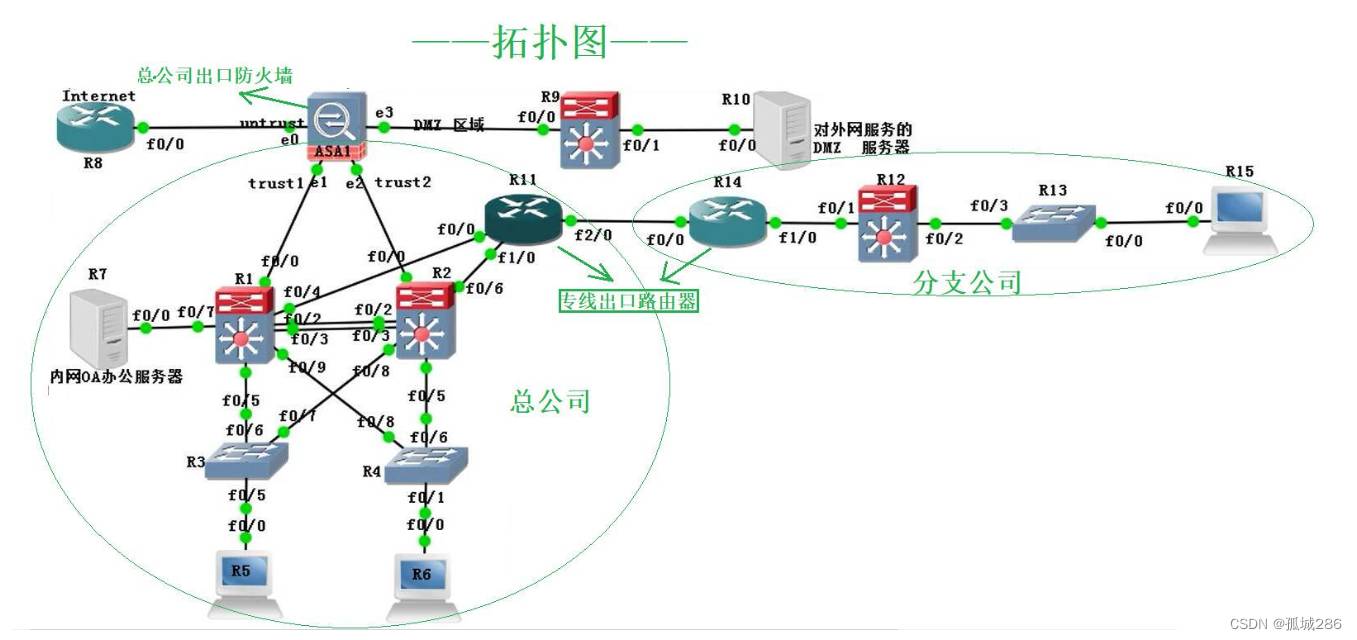

——华为拓扑:

——思科拓扑对照理解:

——思科相关配置:

 (2条消息) 集团公司内网部署和调试_孤城286的博客-CSDN博客

———————————————————————————————————————————————————————————

二、Internet 与 web server的理解:

  • internet——因特网(Internet)是一组全球信息资源的总汇。有一种粗略的说法,认为Internet是由于许多小的网络(子网)互联而成的一个逻辑网,每个子网中连接着若干台计算机(主机)。Internet以相互交流信息资源为目的,基于一些共同的协议,并通过许多路由器和公共互联网而成,它是一个信息资源和资源共享的集合。
  • web——web(World Wide Web)即全球广域网,也称为万维网,它是一种基于超文本和HTTP的、全球性的、动态交互的、跨平台的分布式图形信息系统。是建立在Internet上的一种网络服务,为浏览者在Internet上查找和浏览信息提供了图形化的、易于访问的直观界面,其中的文档及超级链接将Internet上的信息节点组织成一个互为关联的网状结构

——————————————————————————————————————————————————————————

三、华为路由交换基础配置:

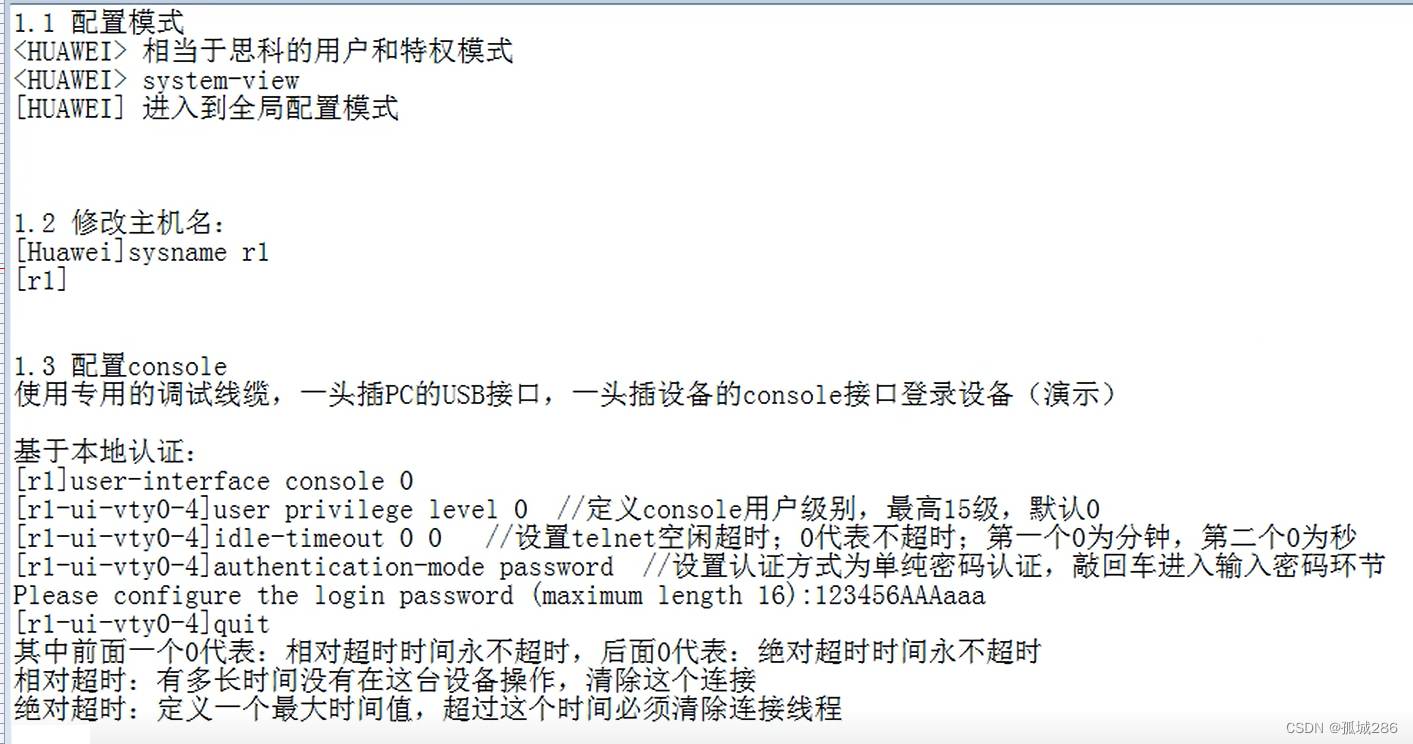

(1)配置console

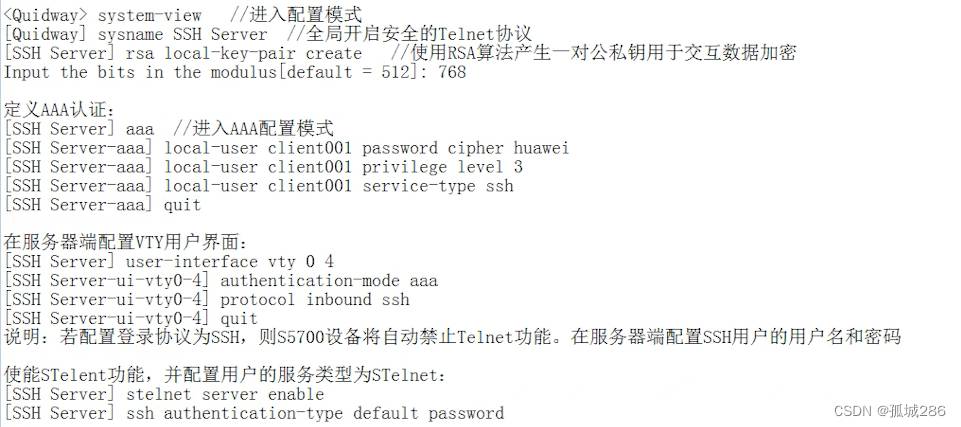

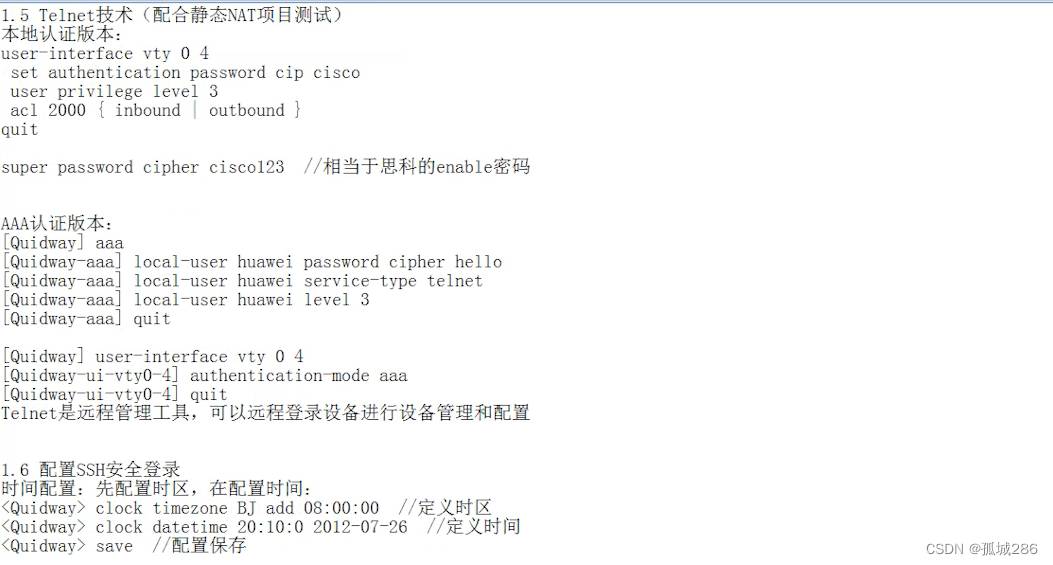

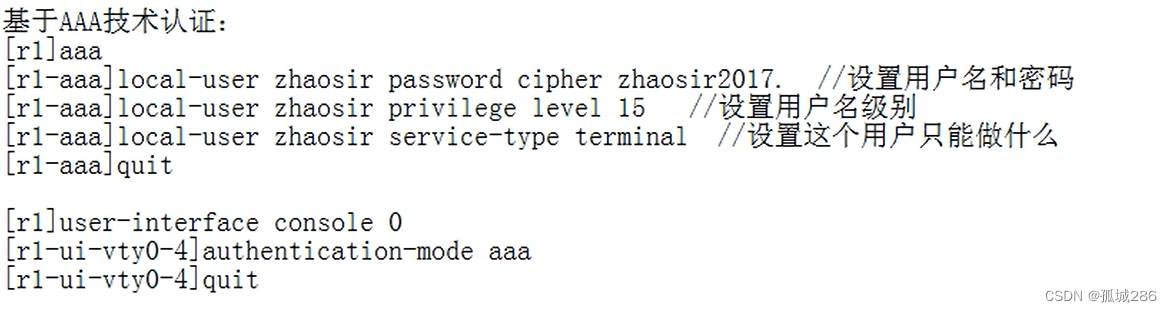

(2)AAA认证配置

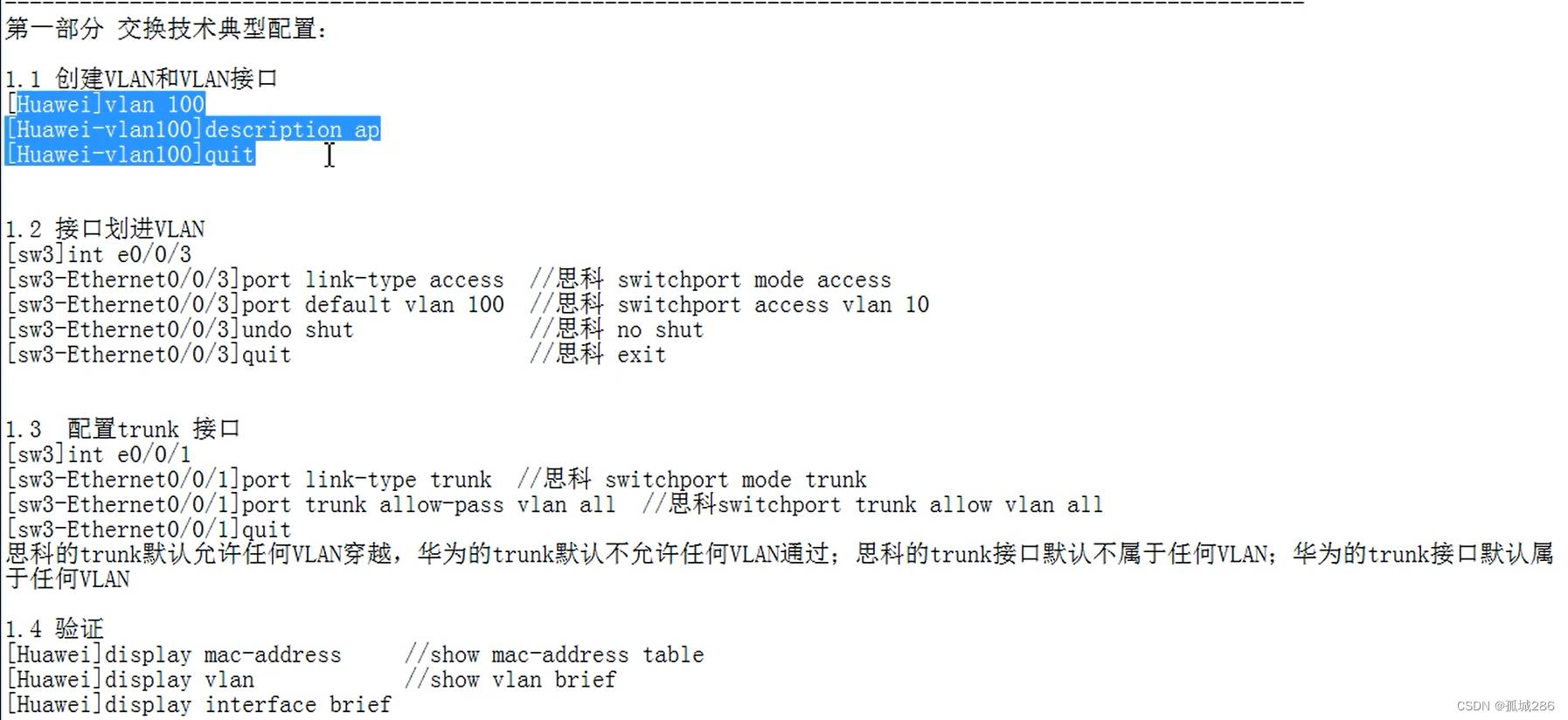

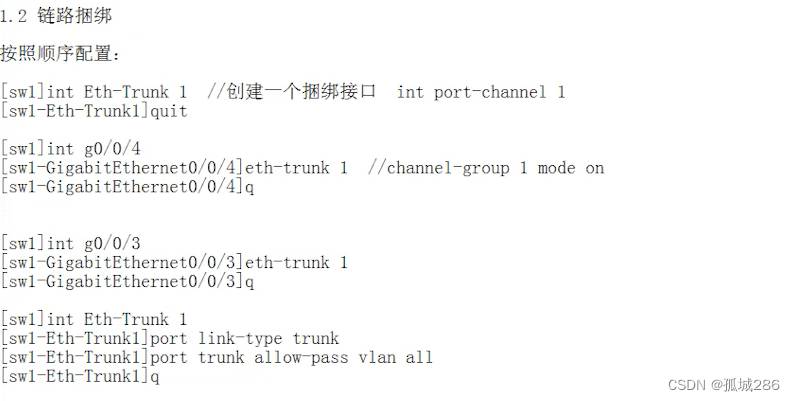

 (3)交换技术典型配置

 注:思科里的trunk不属于任何vlan;华为在每个vlan中都可以看到trunk接口(如果把trunk划进接口);

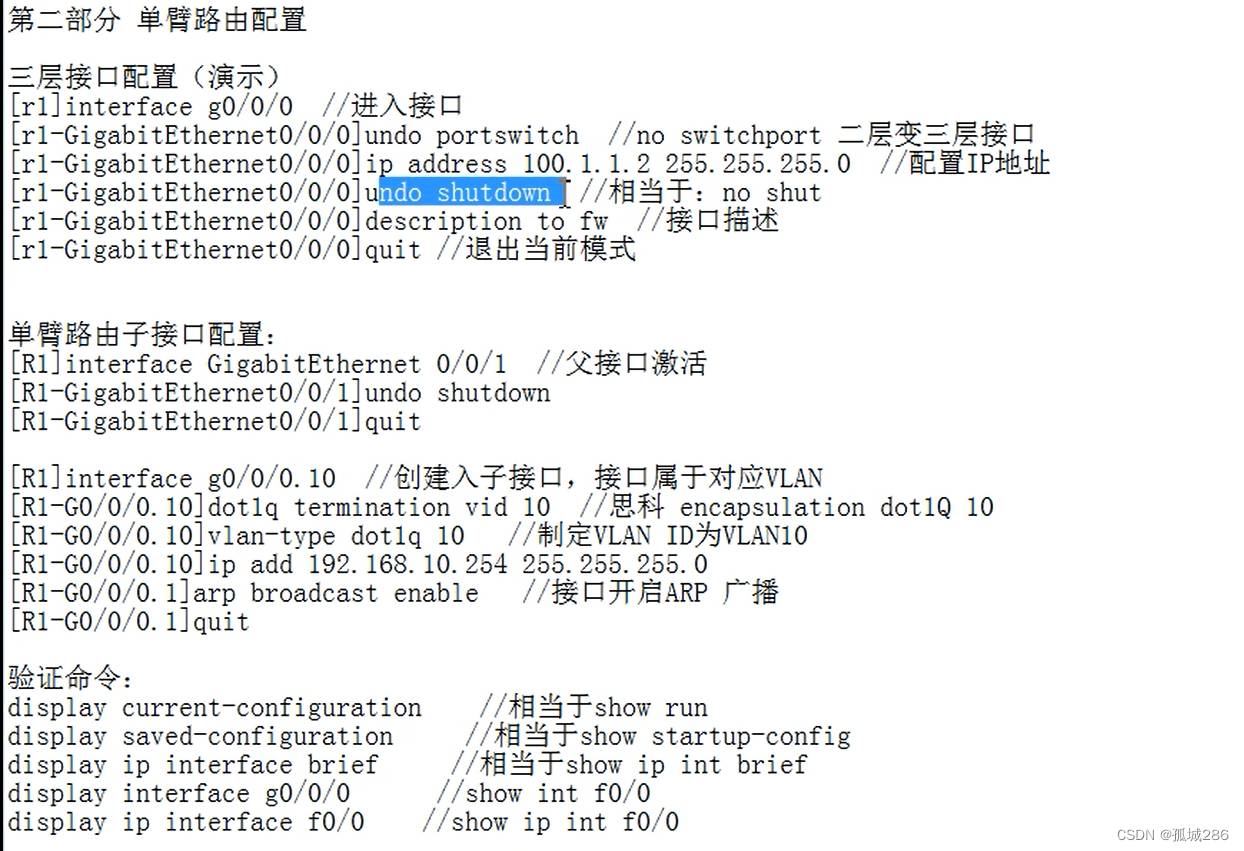

(4)单臂路由配置

 注:思科的子接口不用开启arp广播,但是华为的需要。

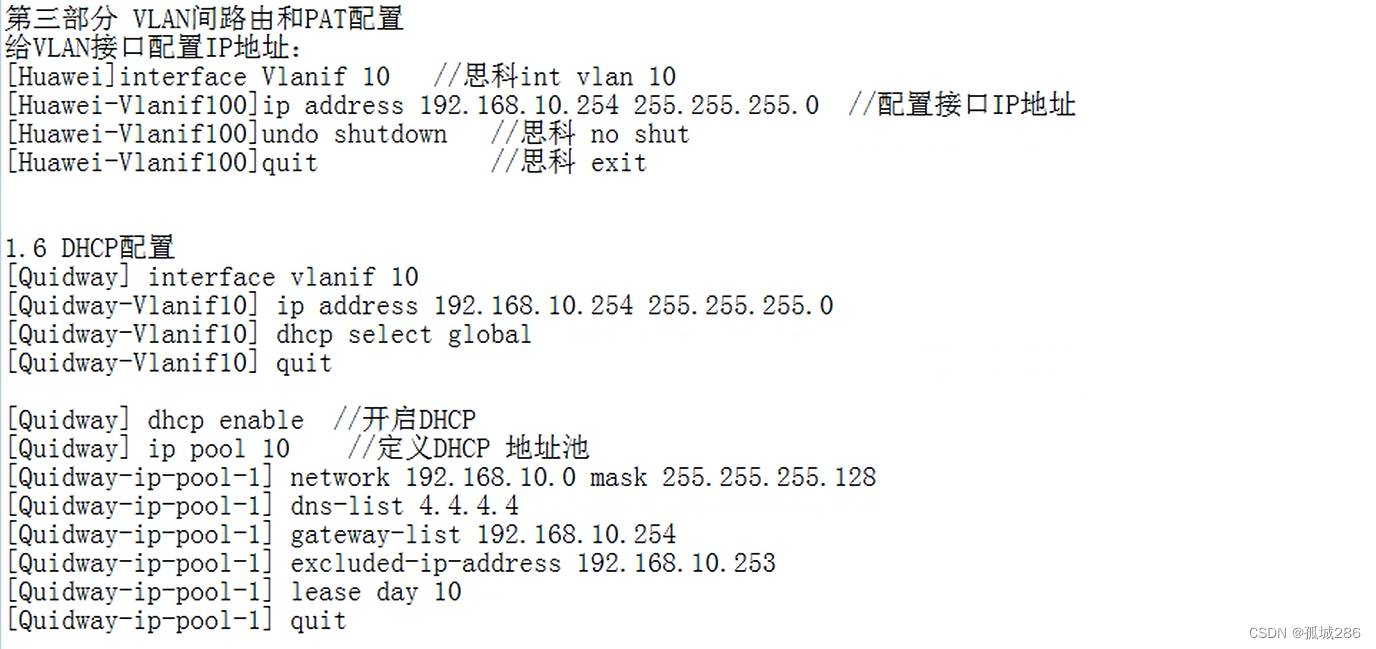

(5)华为DHCP配置/vlan间路由/PAT配置

lease day 10 //设置租期为10天
dhcp select global //在特定的vlan里面选择去启用地址池/开启dhcp功能

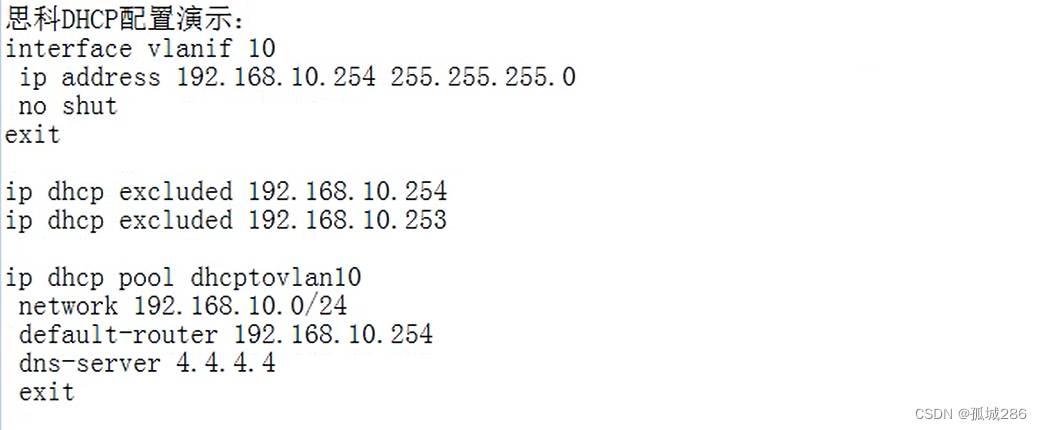

(6)思科DHCP配置演示

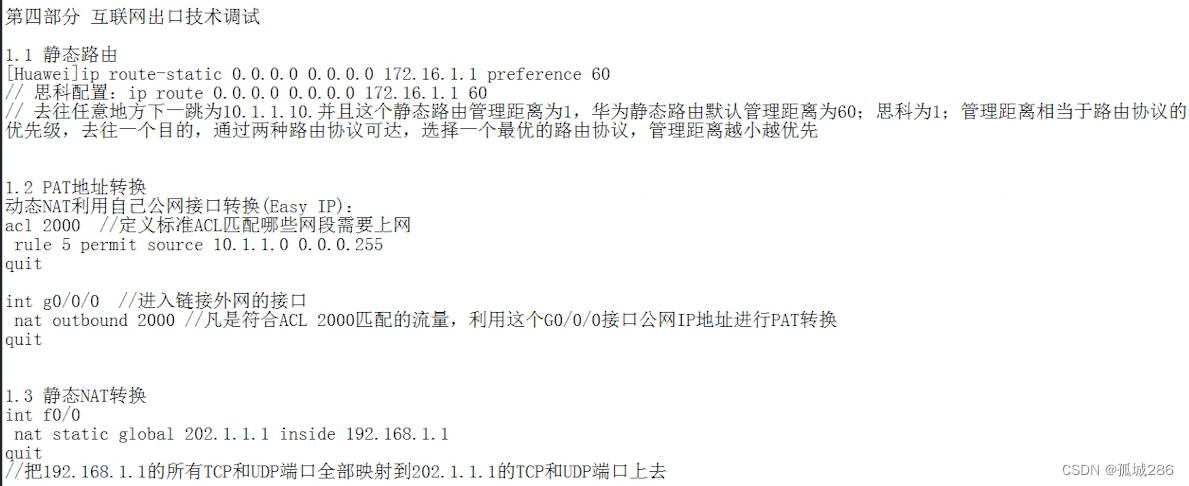

 (7)互联网出口技术调试

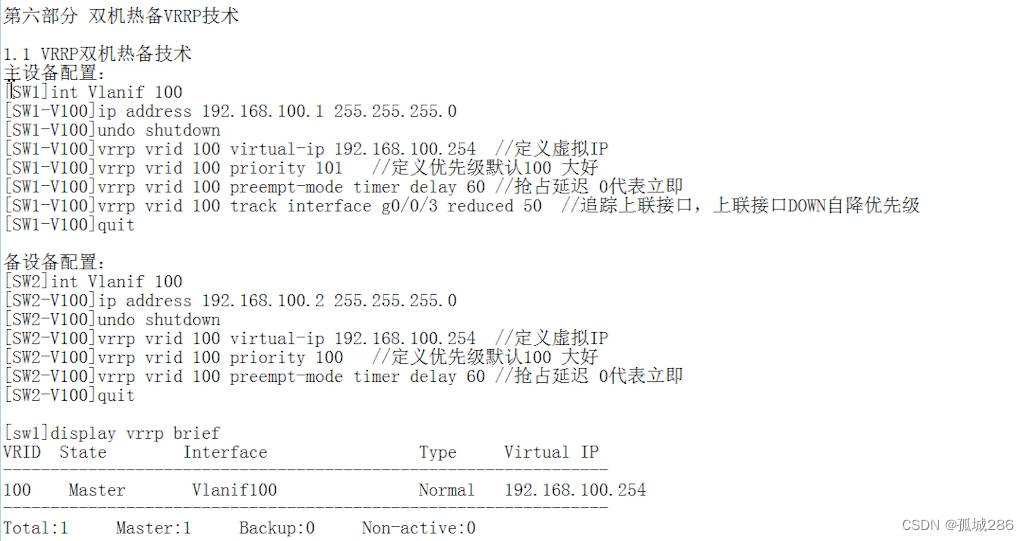

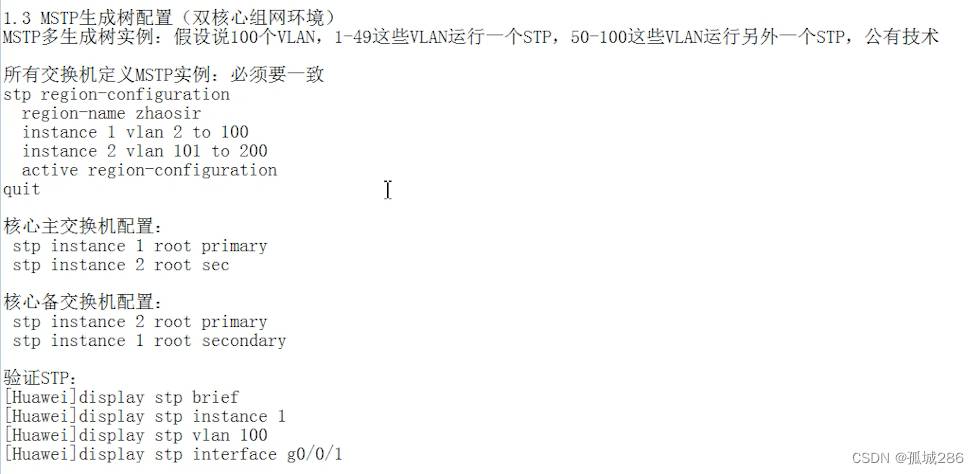

(8)双击热备技术



stp region-configuration //进入到MSTP的配置模式里面
    region-name feng sir //定义一个域名
    instance 1 vlan 2 to 100 //实列1里面包含了vlan 2到 vlan 100
    active region-configuration //激活MSTP生成树

(9)华为防火墙配置:

——辅助理解:

(2条消息) 防火墙详解(三)华为防火墙基础安全策略配置(命令行配置)_Skye_Zheng的博客-CSDN博客_source-zone trust

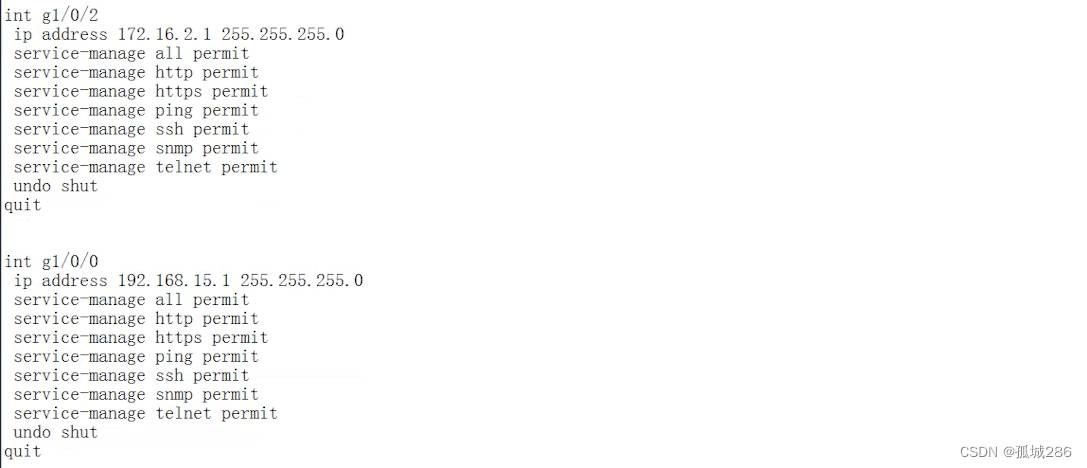

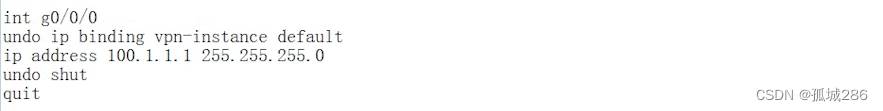

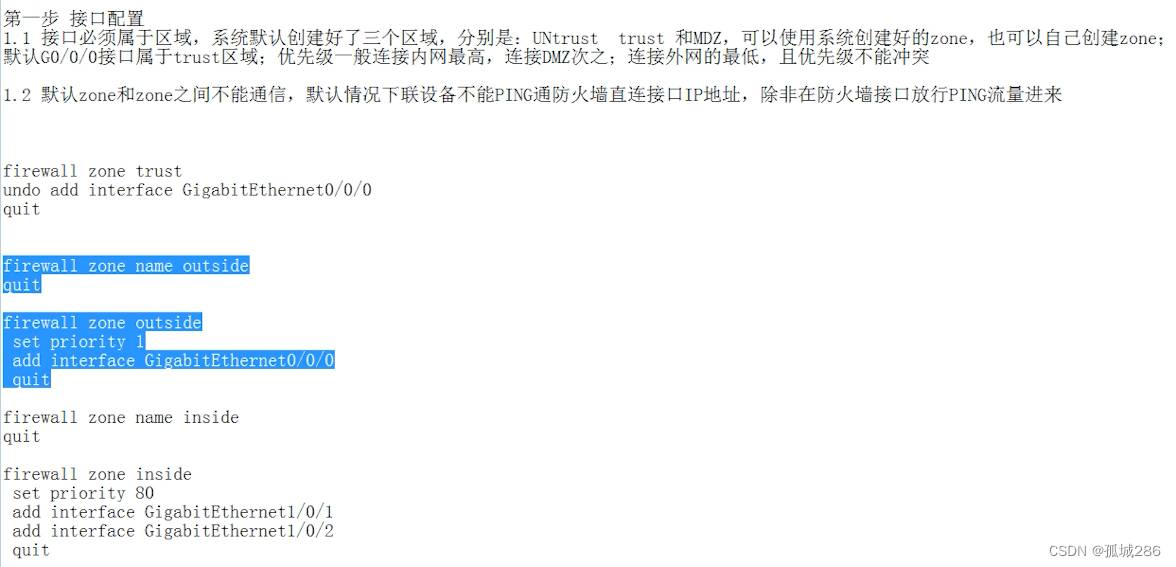

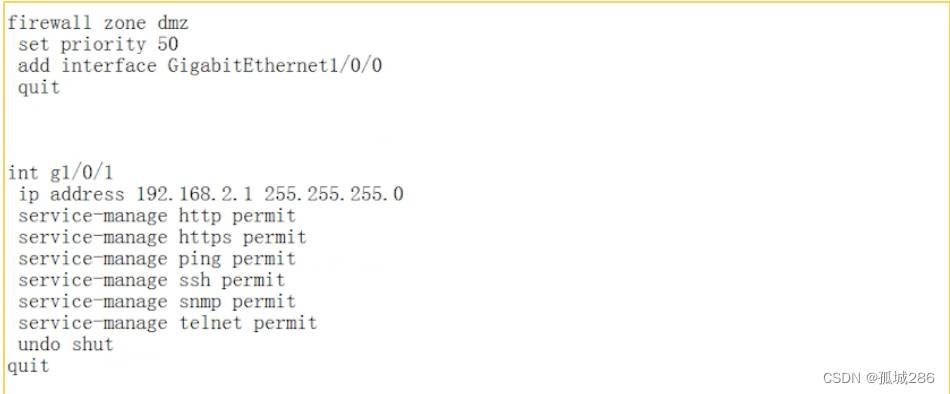

——接口配置:

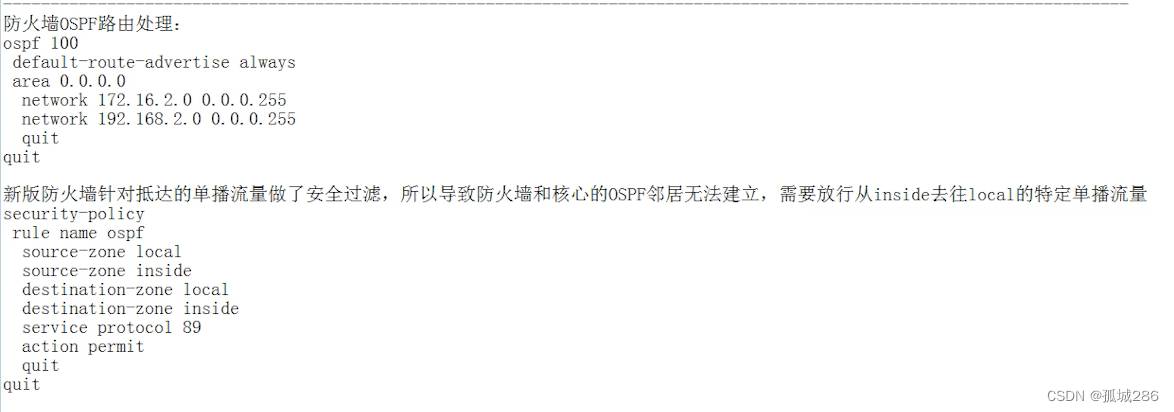

 ——防火墙OSPF和静态路由处理



 89  代表ospf报文
[FW1]
[FW1]firewall zone trust                  //进入trust区域
[FW1-zone-trust]add interface g1/0/0      //将接口G1/0/0添加到trust区域中
[FW1]dis zone             //查看区域
 service-manage http permit   允许什么样的流量通过

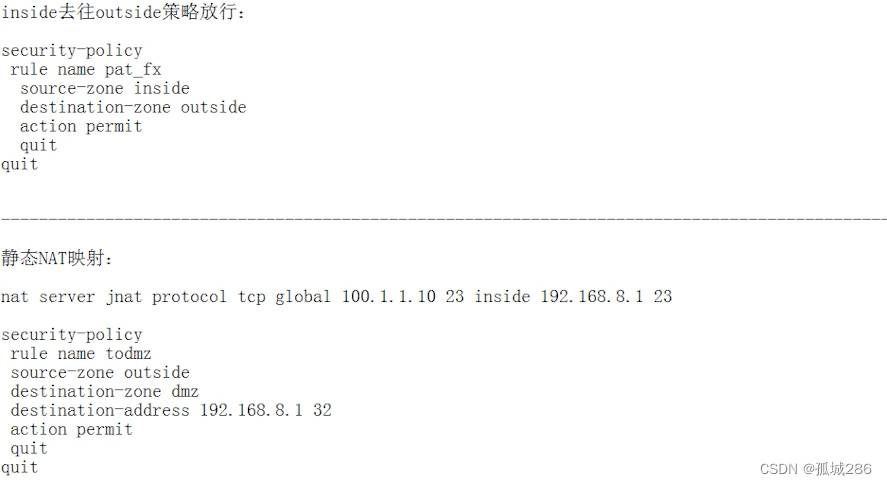

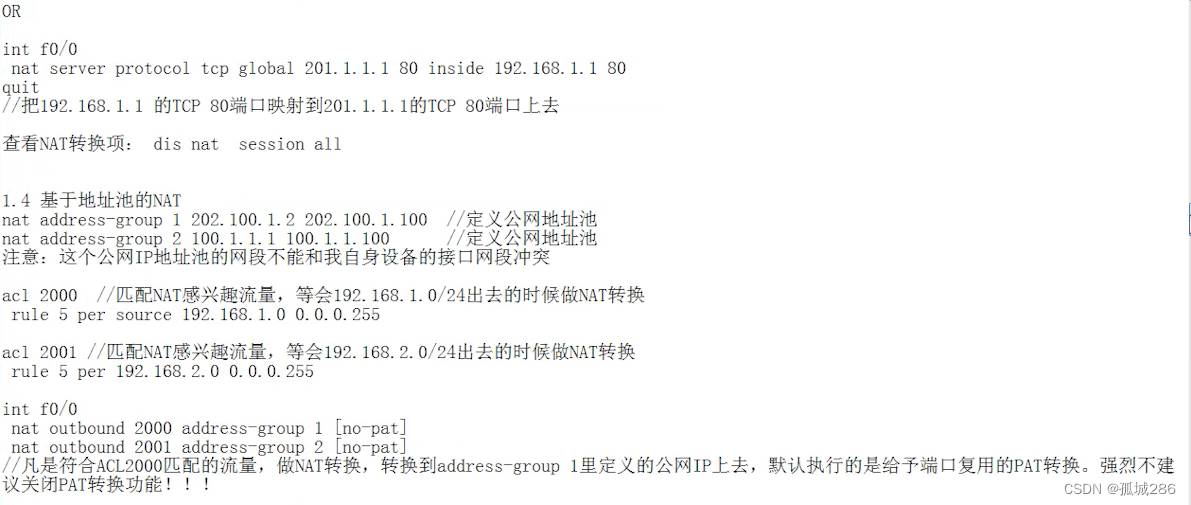

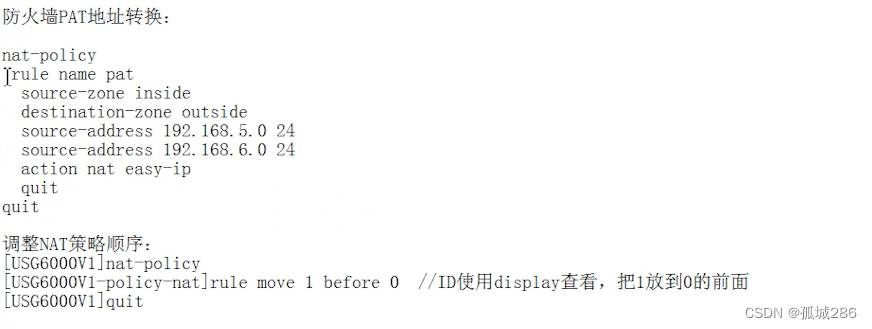

——防火墙PAT/NAT地址转换

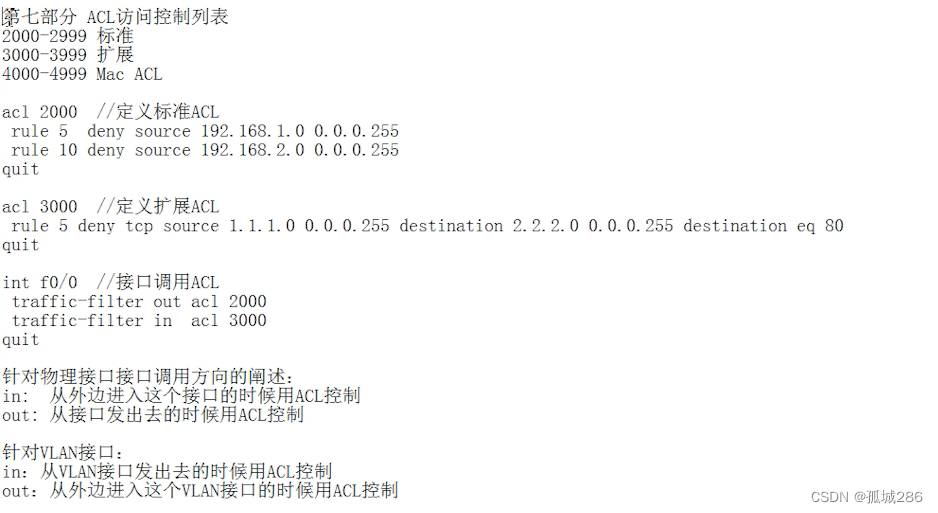

(10)华为ACL配置
