园区网核心交换机与出口路由器如何配置才能通信?

2024-12-05 23:19:05 网络设备调试 27 ℃ 0 评论

能改的,叫做缺点,不能改的,叫做弱点。

文章目录

      • 简单概述
      • 拓扑
      • 实验IP地址
      • 基本配置
      • 简单测试

简单概述

了解路由器网关,比如路由器网关连接核心交换机设备的端口用的是接口还是子接口?如果路由器网关用的是接口连接核心交换机,那么核心交换机的接口需要配置为access端口类型;如果路由器网关用的是子接口连接核心交换机的话,那么核心交换机连接路由器网关的接口需要配置为trunk端口类型。路由器网关的接口是否配置了NAT?如果配置了NAT,ACL是否抓取相关的数据,需要放行相关的业务数据(锐捷ACL隐式默认拒绝,华为ACL默认为允许)?是否过滤的相关的路由?是否做了相关内网业务的回指路由?比如是有线无线业务的回指路由。

首先路由器需要配置基本的公网IP地址,公网口NAT的配置,写默认路由指向下一跳公网IP地址,或者是运行相关的路由协议。
其次路由器要和核心有一个互联IP地址,一般掩码为/30,核心上写一条默认路由指向出口路由器网关,出口路由器针对内网的网段写相关业务的回指路由,下一跳指向核心交换机连接网关路由器的IP地址。

拓扑

实验IP地址

实验IP地址如表所示:

设备接口IP掩码备注
ISPLoopback 0114.114.114.11432
G0/0/010.1.12.130
AR1G0/0/010.1.12.230
G0/0/1;G0/0/1.110.1.100.130
LSW1VLAN 10010.1.100.230
VLAN 20192.168.20.25424VLAN 20的网关
VLAN 10192.168.10.25424VLAN 10的网关

基本配置

AR1

路由器网关连接核心交换机设备的端口用的是接口,那么核心交换机的连接网关的接口需要配置为access端口类型。

<AR1>dis cu
 sysname AR1
#
 lldp enable
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.252
#
interface GigabitEthernet0/0/1
 ip address 10.1.100.1 255.255.255.252
#
ip route-static 114.114.114.114 255.255.255.255 10.1.12.1
ip route-static 192.168.10.0 255.255.255.0 10.1.100.2
ip route-static 192.168.20.0 255.255.255.0 10.1.100.2
<LSW1>dis cu
#
sysname LSW1
#
vlan batch 10 20 100
#
lldp enable
#
dhcp enable
#
ip pool 10
 gateway-list 192.168.10.254
 network 192.168.10.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
ip pool 20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
interface Vlanif1
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select global
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select global
#
interface Vlanif100
 ip address 10.1.100.2 255.255.255.252
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
ip route-static 0.0.0.0 0.0.0.0 10.1.100.1

LSW2

<LSW2>dis cu
#
sysname LSW2
#
vlan batch 20
#
lldp enable
#
dhcp enable
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

LSW3与LSW2配置类似

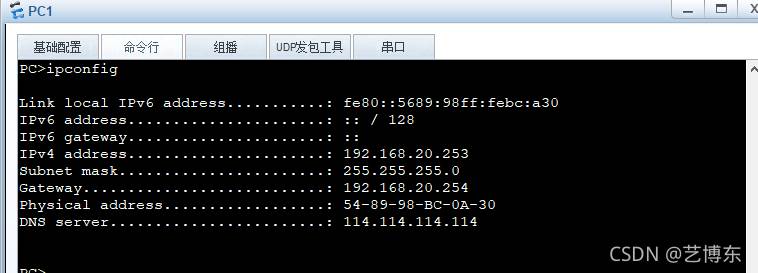

PC1自动获取IP地址
ipconfig

简单测试

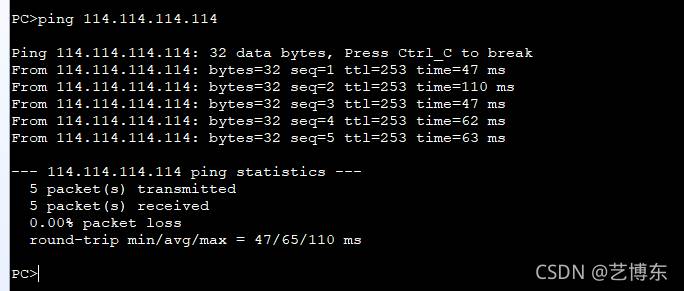

PC1 PING测试114.114.114.114

由输出结果得知,部门A能访问公网

路由器网关连接核心交换机设备的端口用的是子接口,如果核心交换机的连接网关的接口需要配置为access端口类型,数据能否互通?

AR1

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]undo ip address
[AR1-GigabitEthernet0/0/0.1]quit
[AR1]interface GigabitEthernet 0/0/1.1
[AR1-GigabitEthernet0/0/1.1]ip address 10.1.100.1 255.255.255.252
[AR1-GigabitEthernet0/0/1.1]dot1q termination vid 100
[AR1-GigabitEthernet0/0/1.1]arp broadcast enable

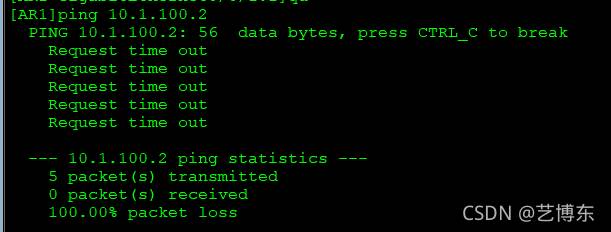

AR1 PING测试 10.1.100.2

[AR1]ping 10.1.100.2

由输出结果得知,PING不通LSW1对端的IP

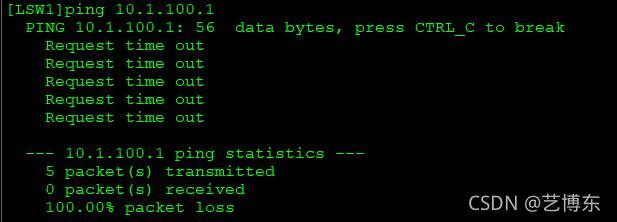

LSW1去PING测试AR1的GigabitEthernet0/0/1.1接口IP地址

[LSW1]ping 10.1.100.1

如果核心交换机的连接网关的接口需要配置为trunk端口类型,数据能否互通?

LSW1

[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]undo port default vlan
[LSW1-GigabitEthernet0/0/1]undo port link-type
[LSW1-GigabitEthernet0/0/1]port link-type trunk
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 100

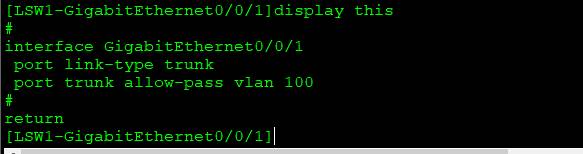

[LSW1-GigabitEthernet0/0/1]display this

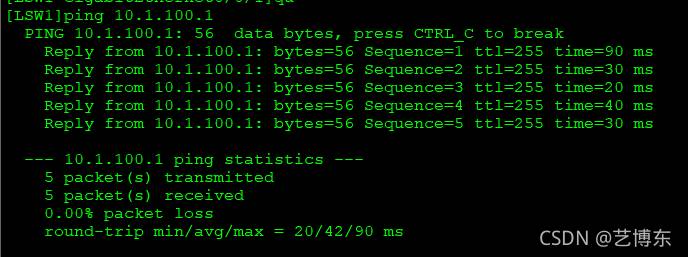

LSW1再去PING测试AR1的GigabitEthernet0/0/1.1接口IP地址

[LSW1]ping 10.1.100.1


由输出结果得知,子接口的IP地址可达。

通过traffic-filter调用ACL,拒绝不让通行的业务访问公网(部门A)

[AR1]acl 2000
[AR1-acl-basic-2000]rule 5 deny source 192.168.20.0 0.0.0.255
[AR1-acl-basic-2000]rule 15 permit
[AR1-acl-basic-2000]int g0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter outbound acl 2000

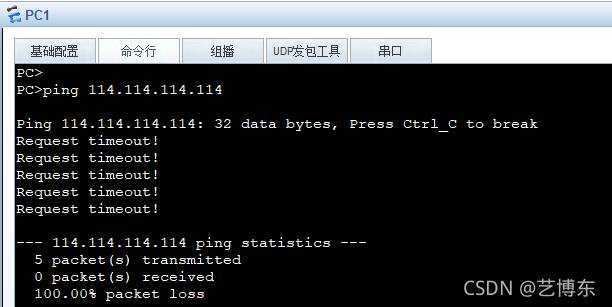

PC1(A)
ping 114.114.114.114

由输出结果得知,部门A的业务不能访问公网

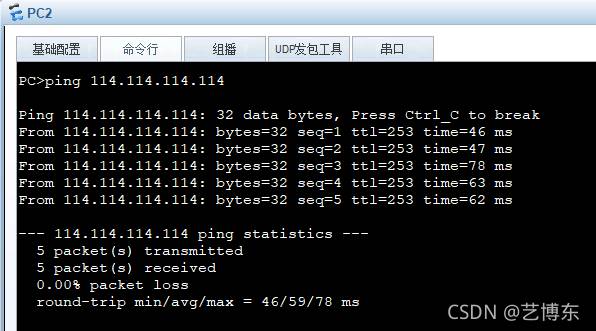

PC2(B)
ping 114.114.114.114

由输出结果得知,部门B的业务能访问公网

知识扩展:

门禁道闸的网络业务如何跑起来?

其实与监控业务相似,可直接使用默认VLAN 1进行数据传输;监控、监控存储、监控的服务器使用同网段IP地址,门禁类似。

交换机的SYS灯亮红色,红灯频繁闪动,这是什么原因?

红色的话一般硬件可能有问题,一般使用display fan/power/device命令查看设备是否有异常。

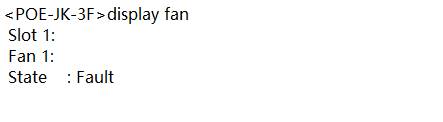

display fan

显示风扇有问题。



好了这期就到这里了,如果你喜欢这篇文章的话,请点赞评论分享收藏,如果你还能点击关注,那真的是对我最大的鼓励。谢谢大家,下期见!
