cisco、华为、H3C、锐捷四大厂商的交换机基础配置命令全收录

一、cisco交换机基本配置命令：

 01  进入特权模式

enable

switch>enable
switch#

 02  进入全局配置模式

configure terminal

switch>enable
switch#configure terminal
switch(conf)#

 03  交换机命名

hostname aptech2950以aptech2950为例

switch>enable
switch#configure terminal
switch(conf)#hostname aptch-2950
aptech2950(conf)#

 04  配置使能口令

enable password cisco以cisco为例

switch>enable
switch # c onfigure terminal
switch(conf)#hostname aptch2950
aptech2950(conf)# enable password cisco

 05  配置使能密码

enable secret ciscolab以cicsolab为例

switch>enable
switch # c onfigure terminal
switch(conf)#hostname aptch2950
aptech2950(conf)# enble secret ciscolab

 06  创建多个VLAN

switch>enable                      (进入特权模式)
switch#vlan data                  (进入VLAN配置模式)
switch(vlan)#vlan 10 name IT      (划分VLAN 10，名称为IT)
switch(vlan)#vlan 20 name HR    (划分VLAN20，名称为HR)
switch(vlan)#vlan 30 name FIN    (划分VLAN30，名称为FIN)
switch(vlan)#vlan 40 name LOG   (划分VLAN40，名称为LOG)
switch(vlan)#exit

 07  设置VLAN 1

switch>enable
switch # configure terminal
switch(conf)#hostname aptch2950
aptech2950(conf)# interface vlan 1
aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0
配置交换机端口IP和子网掩码
aptech2950(conf-if)#no shut
aptech2950(conf-if)#exit
aptech2950(conf)#ip default-gateway 192.168.254    设置网关地址

 08  进入交换机某一个端口

interface fastehernet 0/17以17为例

switch>enable
switch # configure terminal
switch(conf)#hostname aptch2950
aptech2950(conf)# interface fastehernet 0/17
aptech2950(conf-if)#

 09  查看命令

show

switch>enable
switch# show version
查看系统中的所有版本信息
show interface vlan 1
查看交换机有关IP协议的配置信息
show running-configure
查看交换机当前起作用的配置信息
show interface fastethernet 0/1
查看交换机1接口具体配置和统计信息
show mac-address-table
查看MAC地址表
show mac-address-table aging-time
查看MAC地址表自动老化时间

 10  交换机恢复出厂默认命令

switch>enable
switch # erase startup-configure
switch # reload

 11  双工模式设置

switch> enable
switch # c onfigure terminal
switch2950(conf)#hostname aptch-2950
aptech2950(conf)# interface fastehernet 0/17
aptech2950(conf-if)#duplex full/half/auto
有 full、half、auto三个选项

 12  cdp相关命令

switch> enable
switch# show cdp   查看设备的cdp全局配置信息
show cdp interface fastethernet 0/17
show cdp traffic      查看有关cdp包的统计信息
show cdp nerghbors     列出与设备相连的cisco设备

 13  交换机telnet远程登录设置

switch>enable
switch # configure terminal
switch(conf)#hostname aptech-2950
aptech2950(conf)#enable password cisco
aptech2950(conf)#interface fastethernet 0/1
aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0
aptech2950(conf-it)#no shut
aptech2950(conf-if)#exit
aptech2950(conf)line vty 0 4 设置0-4个用户可以telnet远程登录
aptech2950(conf-line)#password edge 以edge为远程登录的用户密码
主机设置：
IP  192.168.1.2 主机的IP必须和交换机端口的地址在同一个网络段
metmask 255.255.255.0
gate-way 192.168.1.1     网关地址是交换机端口地址
运行：
telent 192.168.1.1
进入telnet远程登录界面
password：edge
aptech2950>en
password:cisco
aptech#

二、华为交换机基础配置命令:

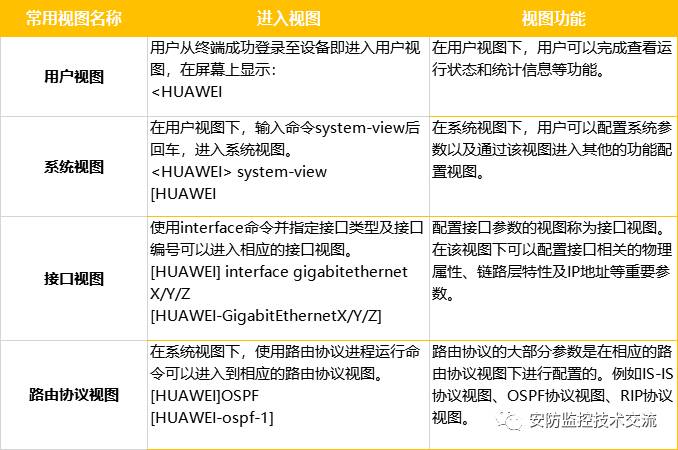

 01 常用命令视图

 02 创建VLAN

//用户视图，一般display命令查看信息比较多。
system-view   //准备进入系统视图。
[Huawei]vlan 100   //创建vlan 100。
[Huawei-vlan100]quit   //退回系统视图。

 03  将端口加入到vlan中

[Huawei] interface GigabitEthernet2/0/1  //(10G光口)
[Huawei- GigabitEthernet2/0/1] port link-type access  //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 100  //将端口加入vlan100
[Huawei- GigabitEthernet2/0/1] quit    //回到接口视图
[Huawei] interface GigabitEthernet1/0/0    //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口
[Huawei- GigabitEthernet1/0/0] port link-type access  //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 10  //将这个端口加入到vlan10中
[Huawei- GigabitEthernet2/0/1] quit

 04  将多个端口加入到VLAN中

[Huawei]system-view
[Huawei]vlan 10
[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29  //将0到29号口加入到vlan10中
[Huawei-vlan10]quit

 05  交换机配置IP地址

[Huawei] interface Vlanif100   // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Huawei-Vlanif100] ip address 192.168.1.1 255.255.255.0   // 定义vlan100管理IP三层 交换网关路由
[Huawei-Vlanif100] quit    //返回视图

 06 配置默认网关

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。

 07  交换机保存设置和重置命令

save    //保存配置信息
reset saved-configuration   //重置交换机的配置
reboot   //重新启动交换机

 08  交换机常用的显示命令

用户视图模式下：

display current-configuration   //显示现在交换机正在运行的配置明细
display device    //显示各设备状态
display interface xxx  //显示个端口状态，用？可以查看后边跟的选项
display version   //查看交换机固件版本信息
display vlan xxx   // 查看vlan的配置信息

三、H3C交换机的基本配置:

 01  基本配置

//用户直行模式提示符,用户视图
system-view    //**进入系统视图**
[H3C] sysname xxx   //设置主机名成为xxx这里使用修改特权用户密码

 02  用户配置

system-view
[H3C]super password H3C     //设置用户分级密码
[H3C]undo superpassword     //删除用户分级密码
[H3C]localuser bigheap 1234561     //Web网管用户设置,1为管理级用户
[H3C]undo localuser bigheap    //删除Web网管用户
[H3C]user-interface aux 0     //只支持0
[H3C-Aux]idle-timeout 250     //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undoidle-timeout     //恢复默认值
[H3C]user-interface vty 0     //只支持0和1
[H3C-vty]idle-timeout 250     //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undoidle-timeout     //恢复默认值
[H3C-vty]set authentication password123456     //设置telnet密码,必须设置
[H3C-vty]undo set authentication password   //取消密码
[H3C]displayusers     //显示用户
[H3C]displayuser-interface     //用户界面状态

 03  vlan配置

[H3C]vlan 2         **//创建VLAN2**
[H3C]undo vlan all     //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除
[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7     //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口
[H3C-vlan2]port-isolate enable    //打开VLAN内端口隔离特性，不能二层转发,**默认不启用该功能**
[H3C-Ethernet0/4]port-isolate uplink-portvlan 2    //设置4为VLAN2的**隔离上行端口**，用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置
[H3C]display vlan all     //**显示所有VLAN的详细信息**
[H3C]user-group 20     //创建user-group 20，默认只存在user-group 1
[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7     //**将4到7号端口加入到VLAN20中，**初始时都属于user-group 1中
[H3C]display user-group 20     //显示user-group 20的相关信息

 04  交换机IP配置

[H3C]vlan 20        //**创建vlan**
[H3C]management-vlan 20     //管理vlan
[H3C]interface vlan-interface 20      //**进入并管理vlan20**
[H3C]undo interface vlan-interface 20      //删除管理VLAN端口
[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0    //**配置管理VLAN接口静态IP地址**
[H3C-Vlan-interface20]undo ipaddress      //删除IP地址
[H3C-Vlan-interface20]ip gateway 192.168.1.1      //指定缺省网关(默认无网关地址)
[H3C-Vlan-interface20]undo ip gateway
[H3C-Vlan-interface20]shutdown     //**关闭接口**
[H3C-Vlan-interface20]undo shutdown      //开启
[H3C]display ip      //显示管理VLAN接口IP的相关信息
[H3C]display interface vlan-interface20      //查看管理VLAN的接口信息
debugging ip      //开启IP调试功能
undo debugging ip

 05 DHCP客户端配置

[H3C-Vlan-interface20]ip address dhcp-alloc     // 管理VLAN接口**通过DHCP方式获取IP地址**
[H3C-Vlan-interface20]undo ip address dhcp-alloc     // 取消
[H3C]display dhcp     //显示DHCP客户信息
debugging dhcp-alloc      //开启DHCP调试功能
undo debugging dhcp-alloc

 06  端口配置

[H3C]interface Ethernet0/3       //进入端口
[H3C-Ethernet0/3]shutdown      //关闭端口
[H3C-Ethernet0/3]speed 100      //速率可为10,100,1000和auto(缺省)
[H3C-Ethernet0/3]duplexfull      //**双工,可**为half,full和auto，光口和汇聚后不能配置
[H3C-Ethernet0/3]flow-control     //**开启流控，默认为关闭**
[H3C-Ethernet0/3]broadcast-suppression 20      //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响
[H3C-Ethernet0/3]loopback internal      //内环测试
[H3C-Ethernet0/3]port link-type trunk      //设置链路的**类型为trunk**
[H3C-Ethernet0/3]port trunk pvid vlan 20      //设置20为该trunk的缺省VLAN，默认为1(trunk线路两端的PVID必须一致)
[H3C-Ethernet0/3]port access vlan 20      //将当前**access端口加入指定的VLAN**
[H3C-Ethernet0/3]port trunk permit vlan all      //允许**所有的VLAN通过当前的trunk端口,**可多次使用该命令
[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4      //**将1-4口加入汇聚组,**1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚
[H3C]undo link-aggregation Ethernet 0/1   //删除该汇聚组
[H3C]link-aggregation mode egress      //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both
[H3C]monitor-port Ethernet 0/2      //**将该端口设置为镜像端口**,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变
[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both      //将**端口3和4设置为被镜像端口**,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文
[H3C]display mirror
[H3C]display interface Ethernet 0/3
resetcounters      //**清除所有端口的统计信息**

四、锐捷交换机基础命令配置：

 01  基础命令

>Enable    //进入特权模式
#Exit      //返回上一级操作模式
#End      //返回到特权模式
#copy running-config startup-config  //保存配置文件
#del flash:config.text  //删除配置文件(交换机及1700系列路由器)
#erase startup-config  //删除配置文件(2500系列路由器)
#del flash:vlan.dat  //删除Vlan配置信息（交换机）
#Configure terminal  //进入全局配置模式
(config)# hostname switchA  //配置设备名称为switchA
(config)#banner motd &    //配置每日提示信息 &为终止符
(config)#enable secret level 1 0 star  //配置远程登陆密码为star
(config)#enable secret level 15 0 star  //配置特权密码为star
Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密
(config)#enable services web-server //开启交换机WEB管理功能
Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等

 02  查看信息

#show running-config    //查看当前生效的配置信息
#show interface fastethernet 0/3  //查看F0/3端口信息
#show interface serial 1/2   //查看S1/2端口信息
#show interface        //查看所有端口信息
#show ip interface brief     //以简洁方式汇总查看所有端口信息
#show ip interface     //查看所有端口信息
#show version        //查看版本信息
#show mac-address-table    //查看交换机当前MAC地址表信息
#show running-config    //查看当前生效的配置信息
#show vlan         //查看所有VLAN信息
#show vlan id 10     //查看某一VLAN (如VLAN10)的信息
#show interface fastethernet 0/1  //查看某一端口模式(如F 0/1)
#show aggregateport 1 summary  //查看聚合端口AG1的信息
#show spanning-tree   //查看生成树配置信息
#show spanning-tree interface fastethernet 0/1  //查看该端口的生成树状态
#show port-security   //查看交换机的端口安全配置信息
#show port-security address   //查看地址安全绑定配置信息
#show ip access-lists listname  //查看名为listname的列表的配置信息

 03  端口基本配置

(config)#Interface fastethernet 0/3     //进入F0/3的端口配置模式
(config)#interface range fa 0/1-2,0/5,0/7-9   //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式
(config-if)#speed 10   //配置端口速率为10M,可选10,100,auto
(config-if)#duplex full   //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)
(config-if)#no shutdown          //开启该端口
(config-if)#switchport access vlan 10   //将该端口划入VLAN10中,用于VLAN
(config-if)#switchport mode trunk   //将该端口设为trunk模式,可选模式为access , trunk
(config-if)#port-group 1   //将该端口划入聚合端口AG1中,用于聚合端口

 04 端口聚合配置

(config)# interface aggregateport 1   //创建聚合接口AG1
(config-if)# switchport mode trunk   //配置并保证AG1为 trunk 模式
(config)#int f0/23-24
(config-if-range)#port-group 1     //将端口（端口组）划入聚合端口AG1中

 05  生成树

配置多生成树协议:

switch(config)#spanning-tree          //开启生成树协议
switch(config)#spanning-tree mst configuration   //建立多生成树协议
switch(config-mst)#name ruijie           //命名为ruijie
switch(config-mst)#revision 1      //设定校订本为1
switch(config-mst)#instance 0 vlan 10,20   //建立实例0
switch(config-mst)#instance 1 vlan 30,40   //建立实例1
switch(config)#spanning-tree mst 0 priority 4096  //设置优先级为4096
switch(config)#spanning-tree mst 1 priority 8192  //设置优先级为8192
switch(config)#interface vlan 10
switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址
switch(config)#interface vlan 20
switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址
switch(config)#interface vlan 30
switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)
switch(config)#interface vlan 40
switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)

 06  vlan的基本配置

(config)#vlan 10    //创建VLAN10
(config-vlan)#name vlanname   // 命名VLAN为vlanname
(config-if)#switchport access vlan 10   //将该端口划入VLAN10中
某端口的接口配置模式下进行
(config)#interface vlan 10     //进入VLAN 10的虚拟端口配置模式
(config-if)# ip address 192.168.1.1 255.255.255.0   //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用Telnet的方式登录的IP地址
(config-if)# no shutdown    //启用该端口

 07 端口安全

(config)# interface fastethernet 0/1    //进入一个端口
(config-if)# switchport port-security   //开启该端口的安全功能

（1）配置最大连接数限制

(config-if)# switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128
(config-if)# switchport port-secruity violation shutdown
//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)

（2）IP和MAC地址绑定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1
//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)

 08  三层路由功能(针对三层交换机)

(config)# ip routing      //开启三层交换机的路由功能
(config)# interface fastethernet 0/1
(config-if)# no switchport  //开启端口的三层路由功能(这样就可以为某一端口配置IP)
(config-if)# ip address 192.168.1.1 255.255.255.0
(config-if)# no shutdown

 09 三层交换机路由协议

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1  //配置静态路由
注:172.16.1.0 255.255.255.0     //为目标网络的网络号及子网掩码
172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)
(config)# router rip   //开启RIP协议进程
(config-router)# network 172.16.1.0   //宣告本设备的直连网段信息
(config-router)# version 2    //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)
(config-router)# no auto-summary  //关闭路由信息的自动汇总功能(只有在RIPV2支持)
(config)# router ospf  //开启OSPF路由协议进程（针对1762，无需使用进程ID）
(config)# router ospf 1  //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）
(config-router)# network 192.168.1.0 0.0.0.255 area 0
 //宣告直连网段信息，并分配区域号(area0为骨干区域
