基于华为C&C08和Metro 1000的长途交换局及光传输
本课程设计要求学生理解程控交换系统和同步数字体系（SDH）的基本工作原理，掌握数字程控交换机和光传输设备的硬件配置和数据制作的原理及实现方法，对完整的交换和传输系统进行软硬件设计，并最终在华为CC08交换机及Metro 1000光传输设备调试通过。
将实验室中的电话终端配置长途交换局，实现出局和入局通信，CC08出局和入局通过DDF架连接到由Metro 1000构成的长途光纤传输网络实现通信。
局间采用No.1中继，传输采用链型的光传输网结构。
要求 SDH2、SDH1、SDH3之间构成链型光传输网，利用SDH2与SDH3实现两个长途交换局的通信。
1)基本数据规划
| 呼叫源 | 号首集 | 本局字冠 | 长途字冠 | 用户号码 |
| 0 | 0 | 111 | 010 | 11100000-11100031 |
| 局向 | 子路由 | 路由 | 中继群 | 电路号 | 设备号 | 路由选择源码 | 计费选择源码 | 计费选择码 |
| 1 | 1 | 1 | 1-2 | 0-63 | 0-31 | 0 | 1 | 1 |
本设计中继采用一号信令。
2)硬件数据配置
1、交换机独立局模块硬件配置及结果：增加SM模块： ADD SGLMDU ；增加控制框：ADD CFB ；增加32路用户框：ADD USF32 ；增加中继框：ADD DTFB
当交换机独立局的硬件数据配置完成后，在相应的电话机终端能够听见拨号音，并能在Ebrige Client软件的CC08业务操作终端的SEVER端的维护>>配置中查看单板运行状态。
3)本局用户数据配置
配置顺序：增加呼叫源――增加计费情况――修改计费制式――增加计费情况索引――增加本局呼叫字冠――增加号段――增加号码
意义：当本局的用户配置完成后，可以实现局内的通信，即可以实现终端拨打111000XX能够正常振铃接续。
4)中继数据配置
配置顺序：增加局向――增加子路由――增加路由――增加路由分析――增加一号中继群――增加一号中继电路――增加中继呼叫字冠――增加号码变换――增加中继承载――增加中继承载索引
意义：当1号信令中继数据配置完成以后，再在将配线架的CC08的1、2号口的R、T分别对接，即1R接2 T，1 T接2 R，即实现CC08的自环配置后，可以实现局间的长途通信，即可以实现终端拨打010111000XX能够正常振铃接续，实现出局业务。
1)设计目标
使用3个SDH设备，分别命名为SDH1、SDH2、SDH3，SDH2和SDH3作终端，SDH1设备作两者的穿插业务，组成链型结构，将SDH2的4槽7，8支路2M通过SDH1光口穿插，连接到SDH3的4槽7，8支路2M。
图 1 链型结构
2)内部设计（脚本实现）
SDH1内部设计：1槽1光口1#VC4的7和8时隙接收端映射到2槽1光口1#VC4的7和8时隙发送端，2槽1光口1#VC4的7和8时隙接收端映射到1槽1光口1#VC4的7和8时隙发送端；
SDH2内部设计：4槽7，8支路2M接收端映射到2槽1光口1#VC4的7和8时隙发送端，2槽1光口1#VC4的7和8时隙接收端映射到4槽7，8支路2M发送端；
SDH3内部设计：4槽7，8支路2M接收端映射到1槽1光口1#VC4的7和8时隙发送端，1槽1光口1#VC4的7和8时隙接收端映射到4槽7，8支路2M发送端；
3)外部设计
SDH2的2槽1光口发送端连接到SDH1的1槽1光口接收端，SDH2的2槽1光口接收端连接到SDH1的1槽1光口发送端；SDH1的2槽1光口发送端连接到SDH3的1槽1光口接收端，SDH1的2槽1光口接收端连接到SDH3的1槽1光口发送端；
1)设计目标
C&C08出中继和入中继端要形成自环，出中继端口数据通过Metro1000光传输，并最终实现和入中继端口对接。
2)设计结构

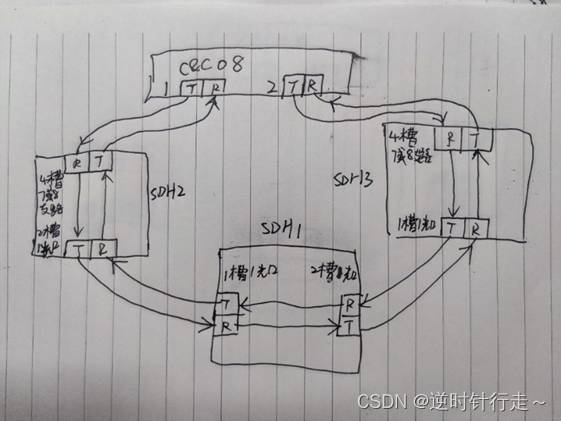

图 2整体设计结构图
C&C08交换机为一独立模块，一共两个机柜，一个主控柜，一个用户柜。有12个功能框。框编号从0开始。
| 1NOD板 | 节点板，主要用于MPU和用户/中继之间的通信，起到桥梁的作用，可以根据实际用户/中继数量的多少进行配置。 |
| 2SIG板 | 信号音板，用于提供交换机接续时所需要的各种信号音。交换机重要部件之一。 |
| 3EMA板 | 双机倒换板，用于监视主备MPU之间的工作状态。 |
| 4MPU板 | 交换机主处理板，是整个交换机的核心部分，对整个交换机进行管理和控制。 |
| 5NET板 | 中心交换网板，所有信号都在该交换网板进行交换，交换机重要部件之一。 |
| 6CKV网络驱动板 | 为NET板提供信号的硬件驱动。 |
| 7LAPA板 | NO7号信令链路驱动板，提供4路NO7链路。 |
| 8MFC32板 | 多频互控板，提供32路双音多频互控信号。 |
| 9ALM板 | 告警板，为外接告警箱提供信号驱动和连接功能。 |
| 10PWC板 | 二次电源板，为主控框提供+/- 12V，+/-5V工作电压。 |
| 1ASL32板 | 32路用户电路板，提供32路用户电路接口，其中第16、17路可以提供反极性信号。 |
| 2DRV32板 | 双音驱动板，提供32路DTMF双音多频信号的收发和解码，并对ASL32板提供驱动电路。 |
| 3PWX板 | 二次电源板，为用户框提供+/- 12V，+/-5V工作电压、~75V铃流信号。 |
| TSS板 | 测试板，测试用户内外线. |
| 1DTM板 | 2M中继电路板，每块DTM板提供2个2M口电路，可以配置成N01中继或者NO7中继电路。 |
| 2PWC板 | 二次电源板，为中继框提供+/- 12V，+/-5V 工作电压。 |
1)槽位分布
| IU1、IU2、IU3 | 可安插光/电接口板，包括OI2S/OI2D/OI4/SB2，SP1/SP2/SM1/PL3/EFS/ELT2/ET1D、AIU等 |
| IU3 | 可安插环境监控，EMU只可安插在IU3 |
| IU4 | 可安插电接口板，包括PD2T/PM2T/TDA/ET1/AIU/SLO1/EF1/EFSC等 |
| SCB | 系统控制板位 |
| POI | 电源滤波板/防尘网 |
| FAN | 风扇板位 |
2)单板资源
| OI2S | 1路STM-1光接口板，接口类型包括Ie-1、S-1.1、L-1.1、L-1.2，SC/PC |
| OI2D | 2路TM-1 光接口板，接口类型包括Ie-1、S-1.1、L-1.1、L-1.2，SC/PC |
| OI4 | 1路STM-4光接口板，接口类型包括Ie-4、S-4.1、L-4.1、L-4.2，SC/PC |
| SP1S | 4路E1电接口板，接口类型包括120Ω E1接口 |
| SP1D | 8路E1电接口板，接口类型包括75Ω E1接口 |
| SP2D | 16路E1电接口板，接口类型包括120Ω/75Ω E1 接口 |
| PD2S | 16 路E1电接口板，接口类型包括120Ω/75Ω E1 接口 |
| PD2D | 32路E1电接口板，接口类型包括120Ω/75Ω E1 接口 |
| PD2T | 48 路E1电接口板，接口类型包括120Ω/75Ω E1 接口 |
| SCB | 系统控制板，提供2路外时钟输入、输出接口，与网管的接口，1路公务电话，4 路数据接口，4入2出开关量接口。2×STM-1/STM-4 光接口和 16E1 电接口，Ie-1、S-1.1、L-1.1、L-1.2，SC/PC，Ie-4、S-4.1、L-4.1、L-4.2，SC/PC |
| ET1 | 8 路以太网业务接口板，支持以太网透明传输 |
| ET1O | 8 路以太网业务接口板，支持以太网二层交换 |
| ET1D | 2 路以太网业务接口板，支持以太网二层交换 |
| EF1 | 6 路以太网业务接口板，支持以太网二层交换 |
| FAN | 风扇板 |
| POI | 防尘网和滤波板，接口类型包括2路-48V DC 或+24V DC 电源 |
Metro 1000一般用于光网络传送网的接入层，可以接入E1/T1/E3/T3/STM-1/STM-4/ETHERNET/ATM/DDN/FE1等各种类型的业务，实现了在同一个平台上高效地传送语音和数据业务Metro 1000等效交叉容量为26*26 VC4，只支持空分交叉，不支持时分交叉。
3)最大接入能力
| STM-4 | 5路 |
| STM-1 | 8路 |
| E1业务 | 112路 |
| 快速以太网（FE）业务 | 12路 |
1)硬件配置命令
增加SM模块： ADD SGLMDU、增加控制框：ADD CFB、增加32路用户框：ADD USF32 、增加中继框：ADD DTFB
2)局数据配置命令
增加呼叫源：ADD CALLSRC、增加计费情况：ADD CHGANA、修改计费制式：MOD CHGMODE、增加计费情况索引：ADD CHGIDX、增加呼叫字冠：ADD CNACLD、增加号段：ADD DNSEG、增加模拟用户号码：ADB ST
3)中继数据配置命令
增加局向：ADD OFC、增加子路由：ADD SRT、增加路由：ADD RT、增加路由分析：ADD RTANA、增加一号中继群：ADD N1TG、增加一号中继电路：ADD N1TKC、增加长途字冠：ADD CNACLD、增加号码变换：ADD DNC、增加中继承载：ADD TGLD、增加中继承载索引：ADD TGLDIDX
1）登录网元（以网元 ID 为 1 为例）
#1:login:"szhw","nesoft"; //登录ID为1的网元，帐号为“szhw”，密码为“nesoft”。
2）初始化网元设备
:cfg-init-all; //在做新的配置前，需要初始化操，清除网元所有数据。
3）设置网元整体参数
:cfg-set-devicetype:OptiXM1000V300,subrackI; //配置网元设备基本属性，硬件型号为 OptiXM1000V300，子架类型为 SubrackI。
4）设置网元名称
:cfg-set-nename:64,"SDH1"; //定义设备名称是 64 字节长度的字符串，名为SDH1。
5）添加网元逻辑板位
:cfg-add-board:1&&2,oi4:4,pd2d; //根据各种设备的实际单板槽位配置设备的硬件单板数字是槽位号，后面紧跟单板型号。
6）设置公务电话和会议电话参数
:cfg-set-telnum:14,1,101; //14 为公务板槽位号，1为公务电话个数，配置公务电话号码为 101；
:cfg-set-meetnum:14,999; //14 为公务板槽位号，配置会议电话号码为 999；
:cfg-set-lineused:14,1,1,used; //14 为公务板槽位号，配置允许公务电话通话的光口，1槽1光口可用。
:cfg-set-meetlineused:14,1,1,used; //配置允许会议电话通话的光口，1槽1光口可用。
7）设置网元时钟参数
:cfg-set-synclass:13,2,0x0101,0xf101; //配置时钟源，2个时钟源，0x0101代表跟踪1槽 1光口时钟，0xf10 代表内部时钟。
8）配置交叉业务
:cfg-add-xc:0,1,1,1,1&&2,4,1&&2,0,0,vc12;//配置交叉业务，从1槽1光口1#VC4的1和2时隙交叉到4槽1和2支路2M，交叉级别是 VC12
:cfg-add-xc:0,1,1,1,1&&2,2,1,1,1&&2,vc12;//配置交叉业务，从1槽1光口1#VC4的1和2时隙交叉到2槽1光口1#VC4 的1和2时隙，交叉级别是 VC12
9）配置校验下发
:cfg-checkout; //校验下发必须要做，相当于是把硬件和配置互相比较。校验完成，设备开始工作。
10）查询网元状态
:cfg-get-nestate; //查询网元工作状态。
11）安全退出
:logout;
脚本编写见附录

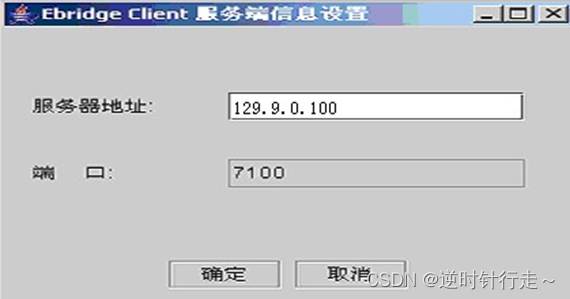

1、学生在自己PC中桌面上打开Ebridge软件，输入服务器地址，进入Ebridge登陆操作平台，
2、点击【确认】键进入EB界面模式，
3、双击【综合通信试验平台】中的【程控CC08】，进入CC08实验模式。
4、单击【清空数据】，提示是否进行数据清空，单击【确定】，
5、数据清空完成后，点击【确定】，然后点击【业务操作终端】，出登陆窗口，局名选LOCAL，用户名：cc08，密码：cc08，点击【确定】
6、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：
7、找到最上方选项卡，单击【系统】，并选择批命令处理，选择脚本文件：
8、等全部命令处理完毕，在e-bridge系统中点击【开始程控实验】，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。然后单击【申请加载数据】>>【确定】，同时数据开始加载。
9、服务器会自动进行数据格式转换，并加载到交换机中，单击【确定】，加载完成。
10、点击【业务操作终端】出现登陆窗口：用户名：cc08，密码：cc08，局名：SERVER，点击【确定】登陆到BAM服务器。

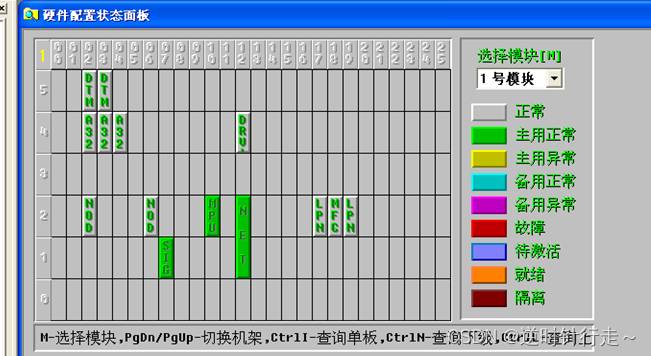

11、点击【维护】>>【配置】>>【硬件配置状态面板】，可看到交换机的单板运行状态：
图 3 单板运行状态正常
脚本编写见附录
1、 在 Windows2000/XP的桌面上双击快捷图标，启动Ebridge软件，出现如图
一所示的界面。
2、单击【确认】，进入如下图界面。
3、选择需要登陆的SDH网元站点：按用户名密码分配表输入用户名和密码，按【确定】键。
4、点击【申请席位】,SERVER 服务器端会对登陆操作请求自动进行排队，分配上机时间。
6、点击右下角【导入文本文件】，选择需要执行的txt文件，然后点击【打开】。
7、用鼠标点击【批处理】，软件就自动执行命令。

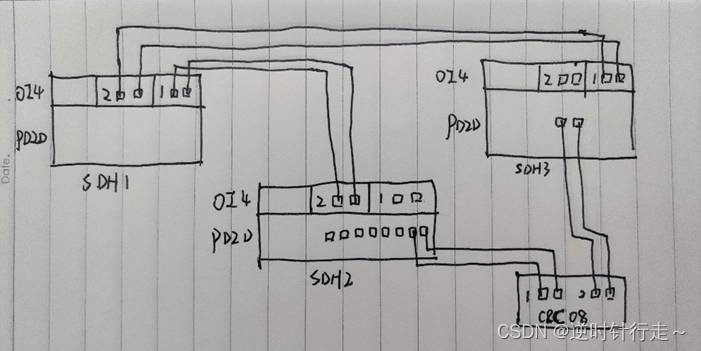

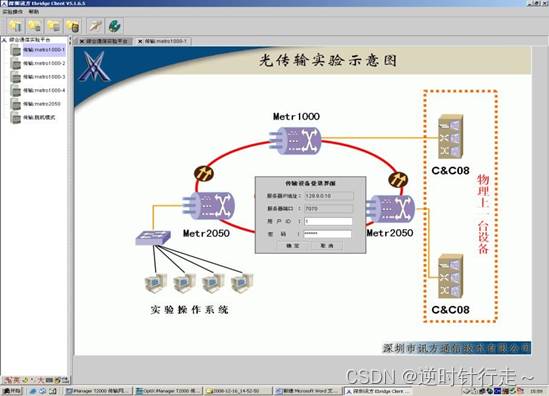

设备连接
图 4 设备的连接

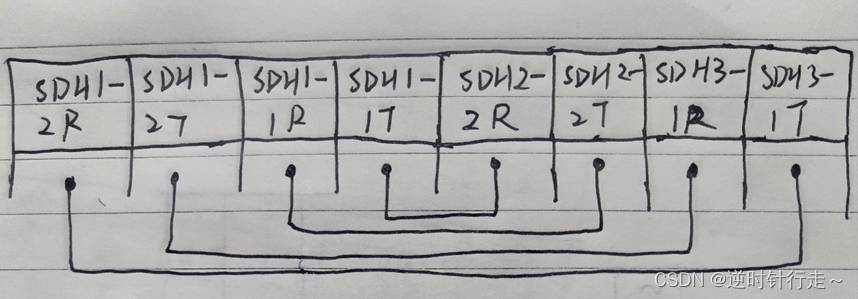

ODF架连线
图 5 ODF架连线

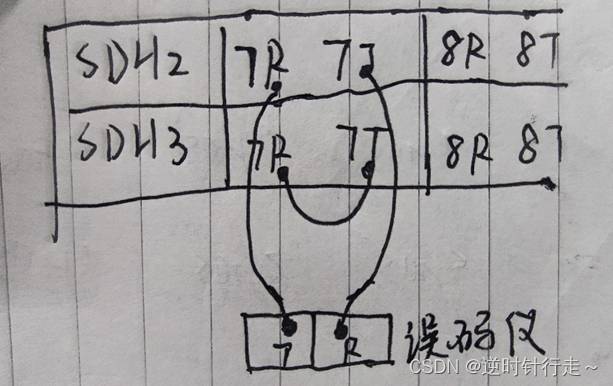

根据上述DDF架连接示意图找到对应的2M口； SDH3的第7个2M或第8个2M进行自环，然后把SDH2的第7个2M或第8个2M口跳接误码仪测试口进行误码测试。
一段时间内测试结果误码都为0，说明Metro1000设计和连接没有问题。

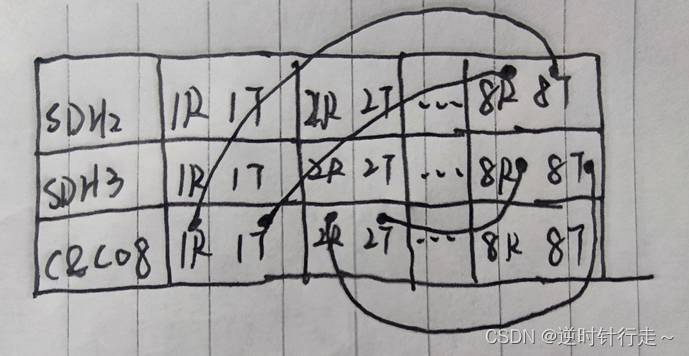

根据上述DDF架连接示意图找到对应的2M口；C&C08出中继2M 1口跳接到SDH2第8个2M口，C&C08入中继2M 2口跳接到SDH3第8个2M口。
测试可以打通出局电话，说明设计和连接没有问题。

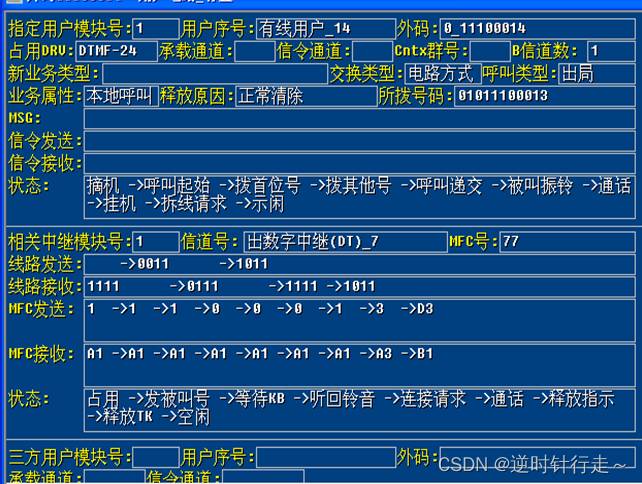

1).被跟踪者作主叫

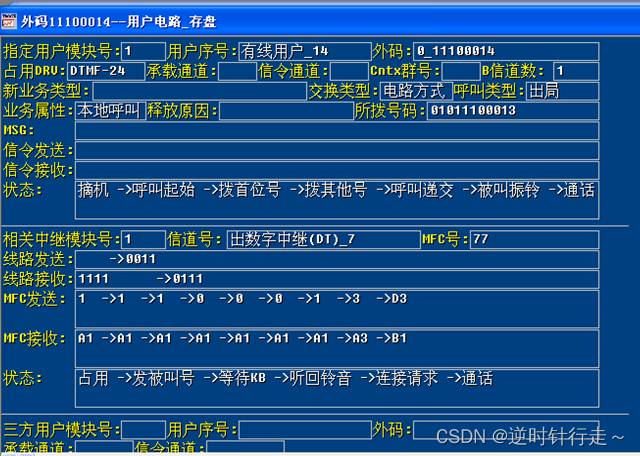

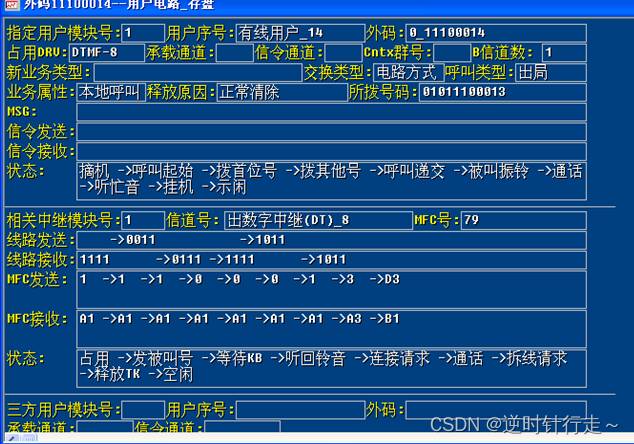

a.正常通话
由于跟踪的这台电话作为主叫并拨的长途电话，呼叫类型属于出局，相关中继为出数字中继；
用户端主叫用户摘机听到拨号音，开始拨首位号和其他号，拨完之后，处理机检测到是出局电话，呼叫递交给长途发送端，并占用中继信道，中继端等待记发器信令传送，此时中继信道状态发被叫号、等待KB；
记发器信令前向发一位被叫号码，后向发A1证实并要求发下一位；
号码发送完毕后，后向发送A3要求换为Ⅱ组和B组信令，于是前向发送KD信令D3，所拨用户属于本局，表示业务属性为本地呼叫，后向发送KB信令B1，表示被叫用户空闲，可以继续接续。
用户端主叫听到回铃音，被叫振铃，当被叫摘机，中继端连接请求，并进入通话状态。
b.主叫挂断
进入通话状态的过程前面已经描述过，此时正在通话中，当用户端主叫挂机、并发起拆线请求，示闲，由于受主叫控制，中继端数字线路前向信令发起释放指示，后向直接响应释放，释放TK，中继信道恢复空闲。
c.被叫挂断
进入通话状态的过程前面已经描述过，此时正在通话中，当用户端被叫先挂机、并发起拆线请求，主叫听忙音，由于受主叫控制，中继端数字线路前向信令发起拆线请求，此时中继信道并未被释放，当主叫挂机后，才释放TK，中继信道恢复空闲。

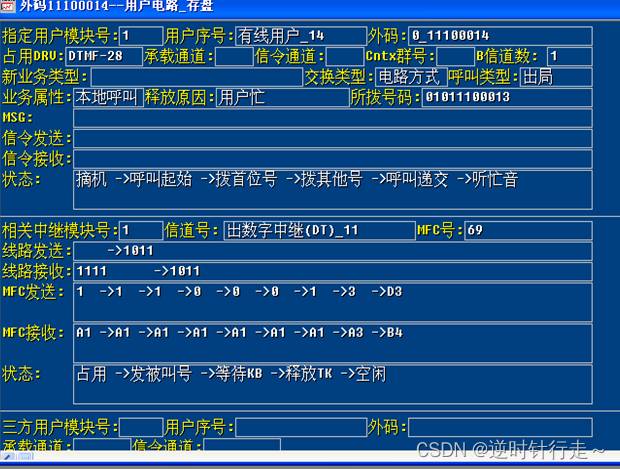

d.被叫忙
由于被叫提前摘机，因此被叫处于忙碌状态；
当记发器信令前向KD信令是D3，后向发送KB信令B4时，表明被叫用户忙，接续不能继续。主叫用户端听忙音，中继信道释放TK，恢复空闲态。

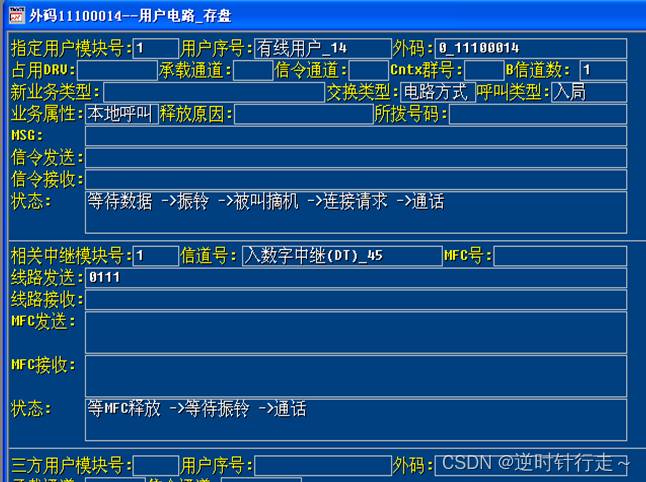

2).被跟踪者作被叫
a.正常通话
由于跟踪的这台电话作为被叫，并由入中继接入，呼叫类型属于入局，相关中继为入数字中继；
当用户端被叫空闲时处于等待数据状态，当即将有电话打过来，中继端等待记发器信令传输完毕，等待MFC释放，用户端被叫振铃，中继端等待振铃，当用户端被叫摘机，连接请求，用户端和中继端都进入通话状态。

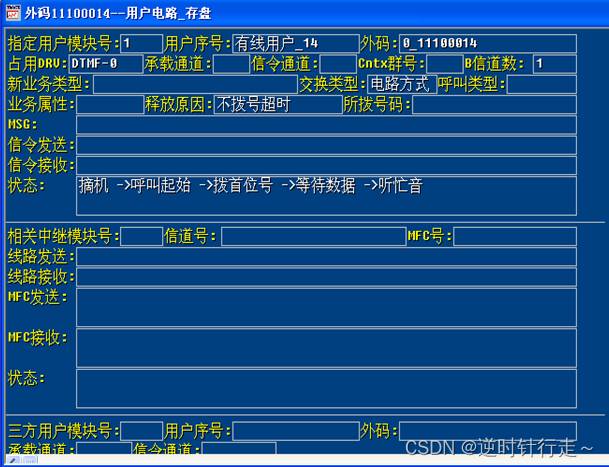

b.被叫忙
被叫提前摘机，长时间不拨号超时，听忙音，此时被叫处于忙碌状态，电话无法打进来；

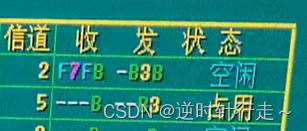

局间数字线路监测信令采用PCM30/32帧结构中的TS16按复帧集中传输。前后向信令各占TS16的4位比特abcd，前4位属于前15路话音信号的信令，后4位属于后15路话音信令。通常情况下c,d保持1不变，而前后向ab顺次构成4比特编码。

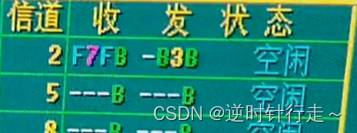

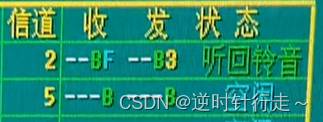

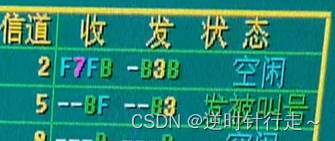

1)正常通话，此时观察中继信道2

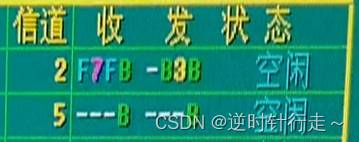

初始前向信令B(1011)，后向信令B(1011)，编码1010，中继信道2空闲；
前向信令变为3(0011)，编码变为0010，占用，后向信令变为F(1111)，编码变为0011，占用证实。该中继信道被占用；

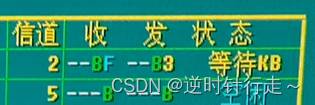

此时等待记发器信令传送，信道状态发被叫号、等待KB；
发端从后向KB得知被叫空闲，主叫听回铃音，被叫振铃，当被叫摘机，后向信令变为7(0111)，编码变为0001，被叫应答，信道状态通话；
前向信令变为B(1011)，编码变为1001，前向发送释放指标；
后向信令变为F(1111)，编码变为1011，释放TK，该中继信道正在被释放；

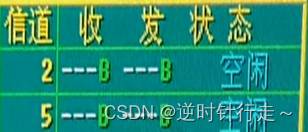

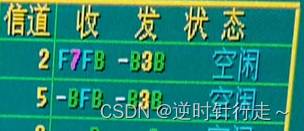

后向信令变为B(1011)，此时前向和后向信令都为B(1011)，编码1010，示闲，信道恢复空闲状态。

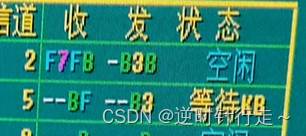

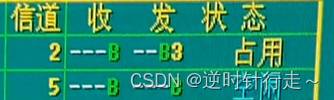

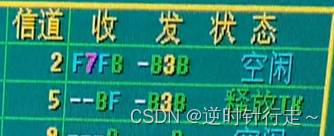

2)被叫忙，此时观察中继信道5
初始前向信令B(1011)，后向信令B(1011)，编码1010，中继信道2空闲；
前向信令变为3(0011)，编码变为0010，占用，后向信令变为F(1111)，编码变为0011，占用证实。该中继信道被占用；
此时等待记发器信令传送，信道状态发被叫号、等待KB；
发端从后向KB得知被叫忙，前向信令变为B(1011)，编码1011，释放TK，该中继信道被释放；
后向信令变为B(1011)，此时前向和后向信令都为B(1011)，编码1010，示闲，该中继信道恢复空闲状态。
由于被叫提前处于摘机状态，因此终端局检测到被叫正忙，中继信道空闲、占用、发被叫号、等待KB、释放TK、空闲这一状态变化过程只持续了一瞬间就结束了。
通过这次课程设计和实践，我收获了很多，将课本上学到的知识经过拓展，通过实践，提高了自己动手的能力。关于交换机部分工作原理，如何配置一个交换局，如何配置光传输设备及其如何工作等都有了一个较之前更深刻的认识。
在实际配置脚本过程中总是会忽略一些细微的小问题，最终都可能会影响到实践的结果，在一次次查找错误之后最终完整地实现了设计目的，回想过去还意犹未尽。我想可能就是因为一次次犯错，而一次次查漏补缺中意识到自己还有许多不足之处，克服这些困难之后，最终获得成功的成就感，才会让自己真正体会到什么样的享受才值得拥有，它将一直伴随着我们，激励我们继续前进。
[1].光纤通信及SDH技术（光传输部分）实验指导书（新）
[2].晏力. 华为Metro1000在光纤通信课程中的应用[J]. 重庆工商大学学报（自然科学版）,2012,29(6):108-112. DOI:10.3969/j.issn.1672-058X.2012.06.023.
[3].华为CC08交换机实训论文,http://wenku.baidu.com/view/e2062e5edd80d4d8d15abe23482fb4daa58d1de3?from_appshare=readpage
[4].E1中国一号信令,http://wenku.baidu.com/view/56773c98b24e852458fb770bf78a6529647d35a0?from_appshare=readpage
[5].刘振霞,马志强等,程控数字交换技术[M].西安电子科技大学出版社
SET FMT: STS=OFF,CONFIRM=Y;
SET CWSON: SWT=OFF,CONFIRM=Y;
ADD SGLMDU: CKTP=NET, PE=FALSE, DE=FALSE, DW=TRUE, PW=TRUE,CONFIRM=Y;
SET OFI: LOT=CMPX, IN=FALSE, IN2=FALSE, NN=TRUE, NN2=FALSE, SN1=NAT, SN2=NAT, SN3=NAT, SN4=NAT, NNC="333333", NNS=SP24, STP=FALSE, LAC=K'23, LNC=K'86,CONFIRM=Y;
ADD CFB: MN=1, F=1, LN=1, PN=1, ROW=1, COL=1,CONFIRM=Y;
ADD USF32: MN=1, F=4, LN=1, ROW=1, COL=1, N1=18, N2=19, HW1=4, HW2=5, HW3=255,CONFIRM=Y;
ADD DTFB: MN=1, F=5, LN=1, PN=1, ROW=1, COL=1, BT=BP3, N1=0, N2=1, N3=255, HW1=90, HW2=91, HW3=88, HW4=89, HW5=255,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=2,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=3,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=4,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=5,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=6,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=8,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=10,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=14,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=17,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=18,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=19,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=20,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=21,CONFIRM=Y;
RMV BRD: MN=1, F=1, S=22,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=3,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=4,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=5,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=7,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=8,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=17,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=18,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=19,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=20,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=21,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=22,CONFIRM=Y;
RMV BRD: MN=1, F=2, S=23,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=5,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=6,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=7,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=8,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=9,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=10,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=11,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=13,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=14,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=15,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=16,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=17,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=18,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=19,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=20,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=21,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=22,CONFIRM=Y;
RMV BRD: MN=1, F=4, S=23,CONFIRM=Y;
ADD BRD: MN=1, F=2, S=17, BT=LPN7,CONFIRM=Y;
ADD BRD: MN=1, F=2, S=18, BT=MFC,CONFIRM=Y;
ADD BRD: MN=1, F=2, S=19, BT=LPN7,CONFIRM=Y;
ADD CALLSRC: CSC=0, CSCNAME="bjyr", PRDN=0, P=0, RSSC=0,CONFIRM=Y;
ADD CNACLD: P=0, PFX=K'111, CSTP=BASE, CSA=LCO, RSC=65535, MIDL=8, MADL=8,CONFIRM=Y;
ADD DNSEG: P=0, BEG=K'11100000, END=K'11100999,CONFIRM=Y;
ADD CHGANA: CHA=1, CHO=NOCENACC, PAY=CALLER, CHGT=ALL, MID=METER1,CONFIRM=Y;
MOD CHGMODE: CHA=1, DAT=NORMAL, TS1="00&00", TA1=180, PA1=1, TB1=1, PB1=60, TS2="00&00",CONFIRM=Y;
ADD CHGIDX: CHSC=1, RCHS=1, LOAD=ALLSVR, CHA=1,CONFIRM=Y;
ADB ST: SD=K'11100000, ED=K'11100031, P=0, DS=0, MN=1, RCHS=1, CSC=0, OCR=LCO-1&LC-1&LCT-1&NTT-1&ITT-1, CNS=ADI-1&HLI-1&CBA-1&DDB-1&MCT-1&ALS-1&RCL-1&CNT-1&CBT-1&NAT-1&CCA-1&CAW-1&BCB-1&THR-1&RFC-1&GAA-1,CONFIRM=Y;
ADD OFC: O=1, DOT=CMPX, DOL=SAME, NI=NAT, DPC="111111", ON="BJ", DOA=SPC,CONFIRM=Y;
ADD SRT: SR=1, DOM=1, SRT=OFC, SRN="toBJ", MN1=1,CONFIRM=Y;
ADD RT: R=1, RN="toBJ", RT=NRM, SR1=1,CONFIRM=Y;
ADD RTANA: RSC=1, RSSC=0, RUT=ALL, ADI=ALL, CLRIN=ALL, TRAP=ALL, TMX=0, R=1,CONFIRM=Y;
ADD N1TG: MN=1, TG=1, G=OUT, SRC=1, TGN="OUT", CSC=0, CSM=CYC,CONFIRM=Y;
ADD N1TG: MN=1, TG=2, G=IN, SRC=1, TGN="IN", CSC=0, CSM=CYC,CONFIRM=Y;
ADD N1TKC: TG=1, SC=0, EC=15, CS=USE,CONFIRM=Y;
ADD N1TKC: TG=2, SC=16, EC=31, CS=USE,CONFIRM=Y;
ADD N1TKC: TG=2, SC=32, EC=47,CONFIRM=Y;
ADD N1TKC: TG=1, SC=48, EC=63,CONFIRM=Y;
ADD CNACLD: P=0, PFX=K'010, CSTP=BASE, CSA=LC, RSC=1, MIDL=8, MADL=11, CHSC=1,CONFIRM=Y;
ADD DNC: DCX=1, DCT=DEL, DCP=0, DCL=3,CONFIRM=Y;
ADD TGLD: MN=1, CLI=1, TOP=3, RI=0, EI=1,CONFIRM=Y;
ADD TGLDIDX: TG=1, CSC=0, P=0, PFX=K'010, CLI=1,CONFIRM=Y;
SET SMSTAT: MN=1, STAT=ACT,CONFIRM=Y;
SET FMT: STS=ON,CONFIRM=Y;
FMT ALL:CONFIRM=Y;
#1:login:"szhw","nesoft";
:cfg-init-all;
:cfg-set-devicetype:OptiXM1000V300,subrackI;
:cfg-set-nename:64,"SDH1";
:cfg-add-board:1&&2,oi4:3,eft:4,pd2d;
:cfg-set-telnum:14,1,333;
:cfg-set-meetnum:14,999;
:cfg-set-lineused:14,1,1,used;
:cfg-set-lineused:14,2,1,used;
:cfg-set-meetlineused:14,1,1,used;
:cfg-set-meetlineused:14,2,1,used;
:cfg-set-synclass:13,2,0x0101,0xf101;//跟踪1槽1光口时钟
:cfg-add-xc:0,1,1,1,7&&8,2,1,1,7&&8,vc12;
:cfg-add-xc:0,2,1,1,7&&8,1,1,1,7&&8,vc12;
:cfg-verify;
:cfg-get-nestate;
:longout;
#2:login:"szhw","nesoft";
:cfg-init-all;
:cfg-set-devicetype:OptiXM1000V300,subrackI;
:cfg-set-nename:64,"SDH2";
:cfg-add-board:1&&2,oi4:3,eft:4,pd2d;
:cfg-set-telnum:14,1,555;
:cfg-set-meetnum:14,999;
:cfg-set-lineused:14,2,1,used;
:cfg-set-meetlineused:14,2,1,used;
:cfg-set-synclass:13,1,0xf101;//主
:cfg-add-xc:0,4,7&&8,0,0,2,1,1,7&&8,vc12;
:cfg-add-xc:0,2,1,1,7&&8,4,7&&8,0,0,vc12;
:cfg-verify;
:cfg-get-nestate;
:longout;
#3:login:"szhw","nesoft";
:cfg-init-all;
:cfg-set-devicetype:OptiXM1000V300,subrackI;
:cfg-set-nename:64,"SDH3";
:cfg-add-board:1&&2,oi4:3,eft:4,pd2d;
:cfg-set-telnum:14,1,888;
:cfg-set-meetnum:14,999;
:cfg-set-lineused:14,1,1,used;
:cfg-set-meetlineused:14,1,1,used;
:cfg-set-synclass:13,2,0x0101,0xf101;//跟踪1槽1光口时钟
:cfg-add-xc:0,4,7&&8,0,0,1,1,1,7&&8,vc12;
:cfg-add-xc:0,1,1,1,7&&8,4,7&&8,0,0,vc12;
:cfg-verify;
:cfg-get-nestate;
:longout;
版权说明：如非注明，本站文章均为 扬州驻场服务-网络设备调试-监控维修-南京泽同信息科技有限公司 原创，转载请注明出处和附带本文链接。
请在这里放置你的在线分享代码
