交换机的基本原理

2024-12-09 21:53:12 网络设备调试 271 ℃ 0 评论

目录

一、数据链路层的构成

1.数据链路层的基础功能

2.以太网

(1.以太网的构成

(2.以太网的作用范围

(3.以太网帧格式

二、交换机

1.交换机工作原理

2.交换机的工作模式

(1.单工模式

(2.半双工模式

(3.全双工

3.交换机的调试

总结:


一、数据链路层的构成

交换机分为二层交换机与三层交换机,三层交换机跟路由器一起位于网络层,可以识别网络IP;二层交换机位于数据链路层,能够识别MAC地址。

两种交换机常用的是二层交换机,它是负责在数据链路层工作,了解二层交换机之前需要先了解一下数据链路层的具体作用

1.数据链路层的基础功能

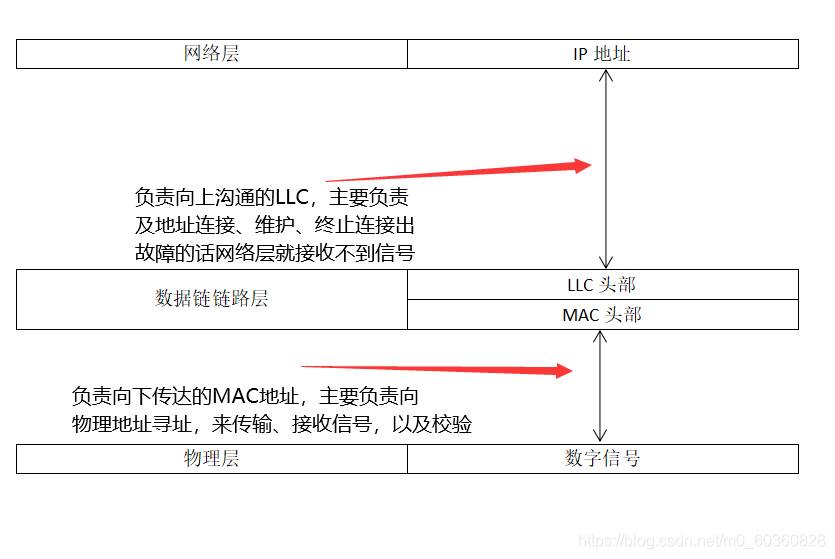

在 数据链路层中存在着运转的时候有着两个主要的协议,LLC协议、MAC协议这两种。

LLC协议:是负责跟上层对接,也就是跟网络层进行连接的一个逻辑通道,逻辑不通的话网络更不通

MAC协议:是负责物理地址的寻址,以及差错校验

逻辑链路层的主要功能有下面几点

1.数据链路的建立、维护、终止。

2.帧包装、帧传输、帧同步。

数据链路层传输的就是数据帧这一单位,负责把数据帧包装上MAC地址发送到物理层,或者接收物理层送过来的数据

3、帧差错校验、恢复

校验接收到的文件跟发送时候的文件的差异,有没有被篡改

4、流量控制

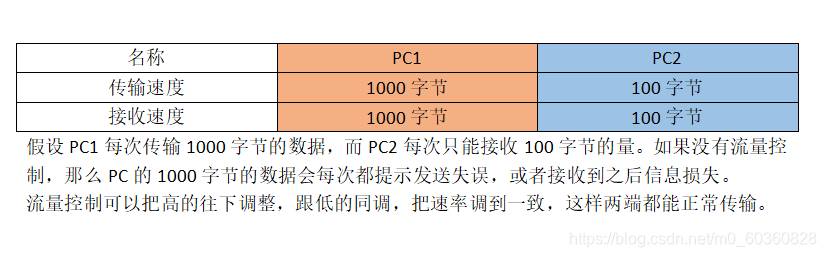

交换机在传输的时候会进行协商,会协商速率问题,会高的迁就低的,高的把速率调到低速。如果高的不愿意调低的话,会导致速率低的一端信息接收会失误。

5、物理地址寻址

 寻找物理地址,进行文件传输接收

2.以太网

以太网也是工作在数据链路层

(1.以太网的构成

以太网是由48位二进制组成,共计是12个两位16进制。

以太网的作用是:用来识别一个以太网上的某个单独的设备或者一组设备。

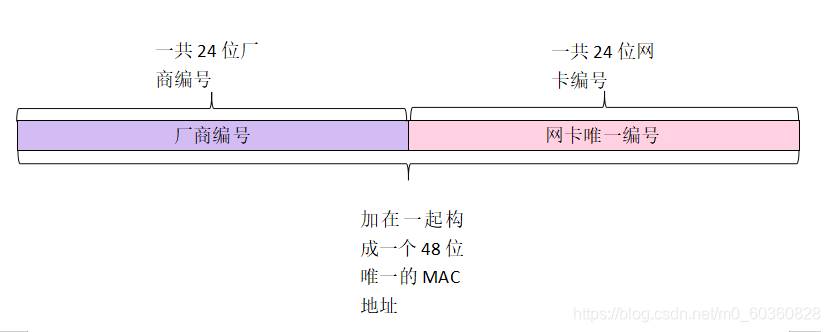

以太网是由24位厂商标识加24位厂商对网卡的唯一编号,共计48位组成

 厂商编号不是唯一的,但是只能被这个公司用;网卡编号在外面可能有重复,但是在公司内部只能有一个,两者结合构成唯一MAC地址。

例如:A公司、B公司同时生产一个编码一致的网卡,但是两者的公司编号不一样,MAC地址也有区别,就是唯一的。

(2.以太网的传输规则

IP地址是位于网络层,是用于在局域网中活动的地址,可以为信息交互的时候提供一个大致方向,意思就是告诉别人“我”大致在这里

MAC地址位于数据链路层,MAC地址段是唯一的,作用是进一步为发送方提供详细到家的定位服务。

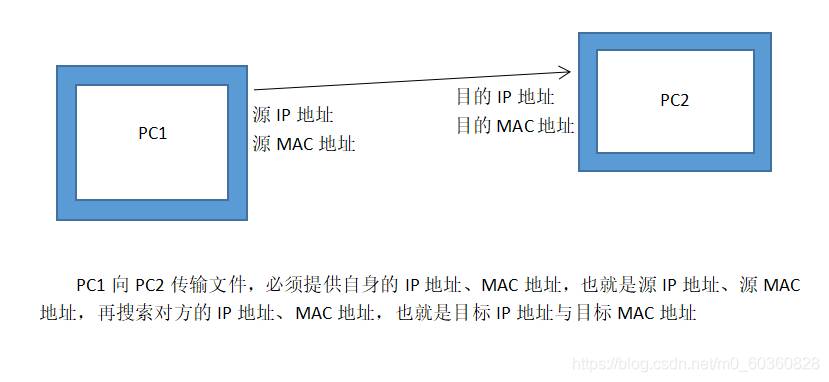

 因为IP地址是一个大致的方向,MAC地址是精准的唯一的地址,先搜索目标的大致范围,然后在这个范围内准确找到PC2 的位置,发送文件的时候还需要自身IP地址、MAC地址提供一下,方便接收方知道谁发送的。PC2给PC1回信的话反过来,PC2变成源IP地址,PC1变成目标IP地址

生活中寄快递也是相同的道理。你寄给别人快递,快递员收到之后由大范围逐级缩小,最后一级才是接收方,寄快递的时候提供发送人的名字与地址,因为这个包裹不会凭空出现,就算发送过去了,没有寄件人,到了也不会有人接收。

(3.以太网帧格式

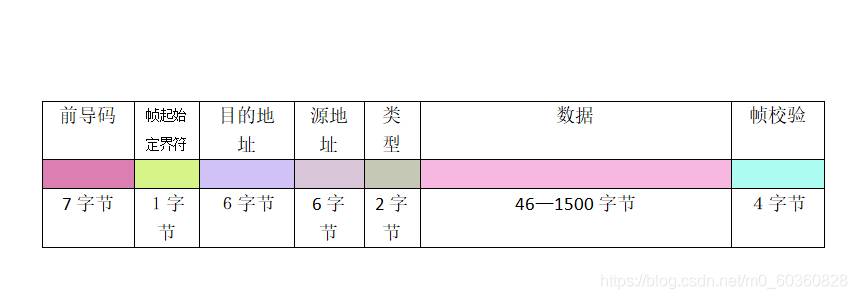

 可以看到,以太网被划分成多种多样。依次介绍一下他们的作用

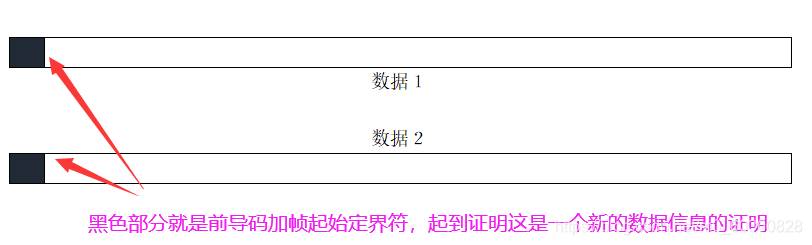

1.前导码:给发送的数据一个头部,作为这次所传数据的开头

2.帧起始定界符:跟前导码一起证明这个数据是一段新的数据

 3.目的地址:就是写入接收方的MAC地址

4.源地址:就是自己的MAC地址

5.类型:上层加的协议的类型,网络层协议很多,在这里确定添加的是什么类型

6.数据:是传输的数据信息,最小46字节,最多1500字节

如果发送的数据小于46字节,将会自己用空白字节填补满46位

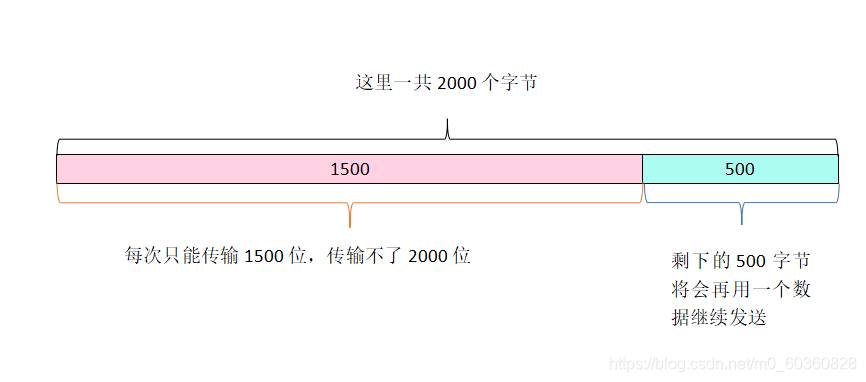

如果发送的数据大于1500字节,将会把数据段划分开,发送

7.帧校验:校验收到的数据有没有效,是否被篡改过

这七个步骤就是数据链路层收发数据的过程。

二、交换机

前面说了,交换机分为二层交换机跟三层交换机,二层交换机叫S3700交换机,三层交换机叫S5700交换机。

1.交换机工作原理

交换机的工作原理一共分为6条:

(1.基于源MAC的基础上学习;

交换机在收到发送方的消息之后,会把发送方的MAC记录起来

(2.基于已知目标MAC地址转发

发送方接收方单对单发送接收

(3.当目标MAC未知的时候,进行所有当前未知设备进行集体发送

交换机接收到的信息,接收方MAC当前没有记载,就会进行目前未知的所有设备进行集体发送,相对应的设备回电,交换机再进行发送并且记录

(4.交换机收到广播/组播的时候无条件泛洪处理

当交换机收到收到广播的信号之后,直接进行全网段的群发

(5.交换机一个端口可以学习多个地址

当两个交换机互连的时候,交换机1可以通过端口学习到交换机2目前已知的MAC地址。

(6.交换机会把同一个MAC地址最新的端口号交互信息的端口号进行绑定

你MAC地址号是固定的,但是你可能会挪动计算机到别的网线口,所以交换机会记录你这个MAC地址最新的一个交互端口号。或者是你现在直接连接交换机的线路坏了,你是通过别的线路连接的交换机。在线路修好之前,现在用的端口号也会被记录绑定,直到下次更新。

注:交换机会把超过5分钟没有交互的端口号遗忘掉,避免记录绑定过多导致交换机死机。

2.交换机的工作模式

交换机分为3种工作模式

(1.单工模式

就是一端发送消息,一端接收消息,是两个分开的的设备。就像是之前的打印机,只能接收信号进行打印,不能像现在的这样,能扫描之后回传到计算机上。现在已经淘汰掉了。

(2.半双工模式

可以双向互相传输,但是只能一端传送完毕,另一端才能进行传送,不能同时传输。就像是人在进食的同时不能呼吸一样,只能喝一口水呼吸一下在继续喝,或者干脆喝完再呼吸。

(3.全双工

两个数据之间可以同时进行互相传输,不影响效率。这个就有很多例子了,打电话,视频,这些都能同时吵架吵起来的,就是语音一起发送的,没有冲突。

3.交换机的调试

交换机调试分为带内调试、带外调试两种。

带内调试:是网络管理控制消息与用户承载的网络是一个逻辑地址。就是设备与交换机使用到带宽的管理方式。

分别为:WEB、Telnet两种,其中Telnet连接的时候用的是外网

带外调试:是网络管理信息与用户承载的网络不是同一个逻辑通道。用内网的管理方式,不占用带宽。

分别为:使用Console端口、Telnet,其中Telnet使用的是内网的IP

就单独介绍一种Console端口登录调试的方法,这种方式较为常用。

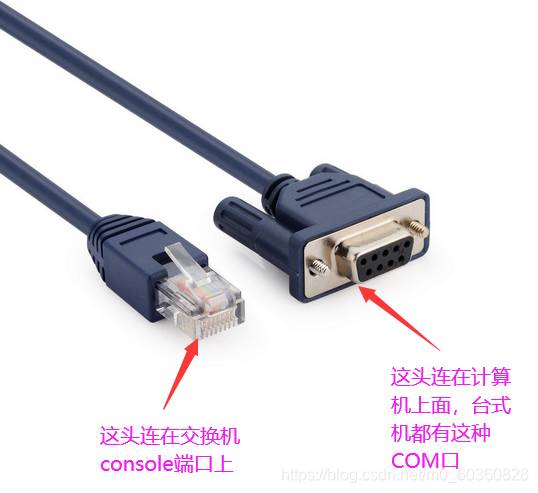

先准备一根console线,一般购买交换机都会赠送原厂线。

 假如现在用的是笔记本计算机,没有COM端口,连接不了,可以买一条转换器就可以了

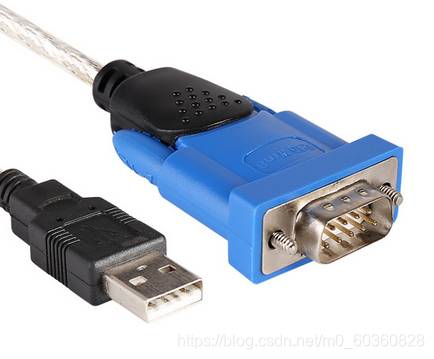

 如上图,一头是USB接口连接在电脑上,另外一头连接在console线的接头上。

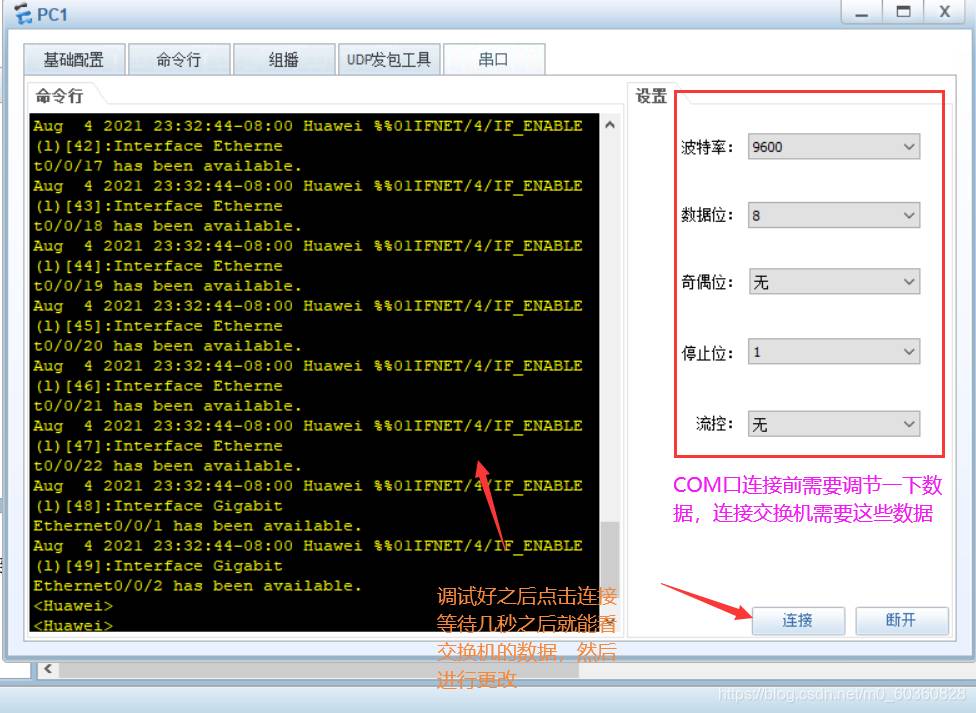

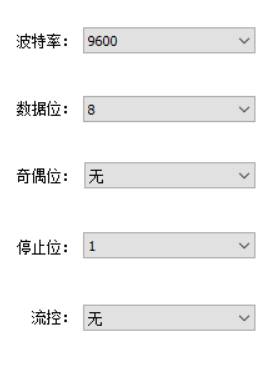

计算机上的COM口也要调试一下

 把COM口数字调试成上面的数据,错了就登录不了交换机。

 连接好交换机之后就可以根据需求调试交换机了。

总结:

数据链路层的LLC跟MAC,这两个LLC负责数据链路层的上半层,负责向上跟网络层建立连接,MAC负责下半层,包装MAC地址再向下,向物理层进行物理寻址,发送数据。这两点要分清楚。

以太网是由12个两位16进制数字组合而成,其中前6个16进制代表的是厂商的编码。后面两个代表的是厂商对网卡编排的唯一编码。

以太网帧格式几个格式作用要分清楚

前两个前导码、帧起始定界符这两个组成一个数据信息的头部,证明从这两个标识开始,就是一段新的数据

目的地址:是这段数据将要送达的目标的IP地址以及MAC地址

源地址:发送方,也就是自己的IP地址以及MAC地址

类型:是网络层把这段数据用的什么协议进行包装的,就是什么类型

数据:这段数据能容纳多少字节

帧校验:校验这段数据发送过去之后,是否跟未发送的数据一致,是否被篡改,一致就接收,不一致就请求重传。

交换机的工作原理,拿人来比喻就是:我刚来到这里谁都不认识,哪个人跟我交流我记住谁,A同事让我把一个东西交给B同事,我收到之后就叫一下B同事的名字,谁应答我再记住谁,部门领导通知我把一段传达给全体或者指定的几个人听一下,我就直接到办公间直接说或者跟那几个人听。还可以到另一个部门问另一个新来的他记住几个人名字,长什么样子,同事会经常换衣服,我会记住最新的一身。但是我有超级的脸盲症,长时间不跟我交流就会忘记同事的模样。虽然比较俗,但是大致就是这个意思,需要计算机跟交换机有交互才能让交换机一直记住这个计算机。

计算机通过COM口跟console口跟交换机连接的时候,需要事先把COM口调试成指定的数值。
