很多朋友在做虚拟交换机配置的时候,不知道如具体的操作方法,下面新网就给大家详细的介绍下虚拟交换机配置如何操作以及虚拟交换机配置步骤有哪些等问题,以供参考。
虚拟交换机配置方法
1.先安装驱动
D:\Company\S5700S-28P-LI-AC\驱动\S5700系列交换机Switch-MiniUSB-driver.002控制台软件\TI_WDF_USBUART_SINGLE_DRIVER_V6.7.2.0_WHQL。如果成功安装,可在windows的设备管理器中看到端口(COM和LPT)下有一个TUSB3410 Device(COM3)。
2.启动HyperTerminal(nok)
D:\Software\Windows\xpzhongduan\超级终端(ok)。
文件-新建连接,参数设置如下:
串口 : COM3;
波特率: 9600;
数据位: 8bits;
校验位: None;
停止位: 1 bit;
流控 : None;
Transmit Delay(char): 0;
Transmit Delay(line): 0;
3.按回车,输入密码cisco123。
4.配制交换机端口。
配制端口3
system-view
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
配制端口4
system-view
int g0/0/4
port link-type trunk
port trunk allow-pass vlan all

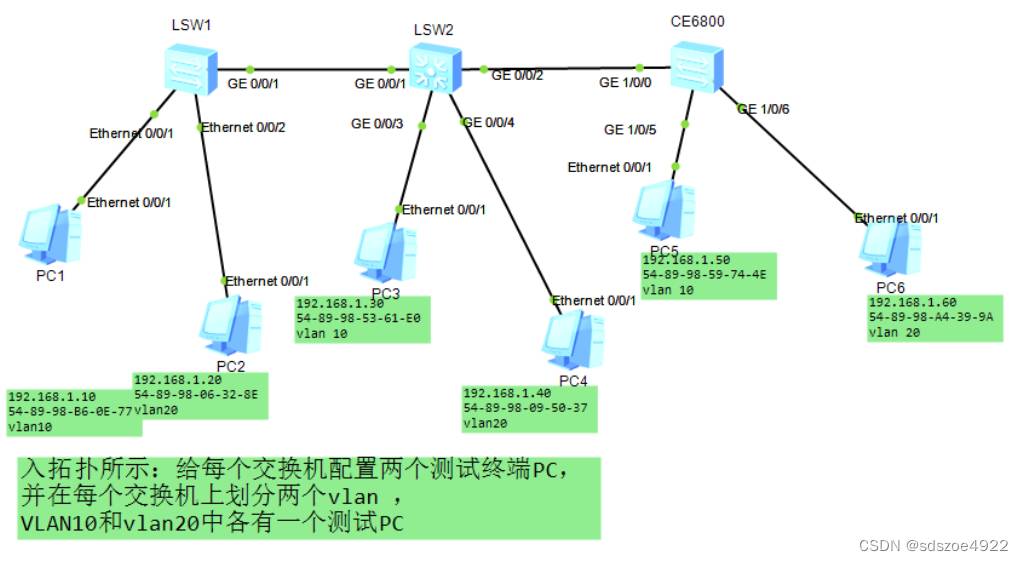

5.有多少个vlan就创建多少个,这里是创建vlan10和vlan20。
[Quidway] vlan 10
[Quidway-Vlan10] quit
[Quidway] vlan 20
[Quidway-Vlan20] quit
通用的虚拟交换机配置实现方法
步骤1:VSI Type定义,配置远程认证拨号用户服务(Radius)探测。在VNet Manager中定义各类VM需要的网络资源配置(VSI profile)。该步骤的实现同802.1Qbg,配置虚拟网络配置模板,如VMtype1 template (profile)等。配置Radius探测之后,VNet Manager能够截获MAC认证请求Radius报文。
步骤2:VM Manager绑定VM和VSI Type,VM Manager将VM和VSI Type绑定信息通知给VNet Manager,VNet Manager将VM和VSI Type绑定信息存储并维护。在虚拟机管理界面中针对VM的每个需接口配置VSI Type。
步骤3:物理服务器上B的VM迁移到物理服务器A上。本步骤中VM迁移为标准的VM创建或迁移操作。
步骤4:edge switch在自身物理接口检测到新的MAC地址,触发MAC认证,edge switch发起MAC认证请求Radius报文。edge switch为物理服务器邻近的交换机,一般交换机普遍支持MAC认证特性,只要给该交换机使能MAC认证功能,其就会触发MAC认证。当使用Radius服务器认证方式进行MAC地址认证时,可采用MAC地址用户名格式。
步骤5:VNet Manager获取MAC认证请求Radius报文。VNet Manager将MAC认证请求报文转发给远端验证拨入用户服务(RADIUS servers),使其完成认证功能。VNet Manager通过Radius probe截获Radius报文。并从报文中获取如表1所示的VM的MAC地址、交换机的IP地址、和交换机的接入端口号。对于具体实施例,目的不在于认证,而是获知VM事件和数据,且数据中心对服务器或VM的要求是业务不中断,而不一定要求认证。因此,可以由Radius Probe直接回复认证通过,或VNet Manager可以预先维护网络准入配置,根据网管中维护的网络准入配置进行判断,即VNet Manager可以直接配置VM的网络准入策略,不需要真正的Radius服务器,部署更简单。
步骤6:VNet Manager获取Radius报文中的MAC地址和接口信息,并根据MAC地址在自身维护的VM和VSI Type绑定信息中查找对应的网络配置,VNet Manager将查找到的网络配置按照接口信息下发到边缘交换机的相应接口上,VNet Manager根据MAC地址查找其历史在线记录,获取该MAC地址迁移前的原接入位置,VNet Manager将部署命令下发到相应的原边缘交换机相应接口上,更新MAC地址的历史在线记录。同时,迁移的源位置上,接入交换机通过下线报文触发类似的过程;或通过网管维护的VM在线信息记录每个VM的接入位置,网管将去部署命令下发到相应的接入交换机端口上。
配置交换机的虚拟局域网VLAN
查看交换机目前配置的vlan,SW1#sh vlan bri,可以看没有任何vlan的配置。
创建vlan,SW1#conf t。
创建vlan2名字是it。
SW1(config)#vlan 2
SW1(config-vlan)#name it
创建vlan3名字是market。
SW1(config-vlan)#vlan 3
SW1(config-vlan)#name market
SW1(config-vlan)#end
可以看建立成功。
划分端口到vlan里,我们知道对于一组端口,可以使用range命令,进行配置。
SW1(conft)#int range fa0/1-2
告诉交换机这两个端口连接的是终端设备,设置成acc模式。
SW1(config-if-range)#swi mo acc,将这两个端口划分到vlan 2中。
SW1(config-if-range)#swi acc vlan 2,查看vlan,SW1(config-if-range)#do sh vlan bri,可以看到fa0/1、fa0/2端口已经在vlan2里了。
将剩下端口划分到vlan3,SW1(config)#int range fa0/3-5,设置端口模式为access,SW1(config-if-range)#swi mo acc,划分到vlan 3中。
SW1(config-if-range)#swi acc vla 3;
SW1(config-if-range)#do sh vlan bri。
可以看到划分成功!
配置PC0到PC4的IP地址。
我们测试下vlan2内部能否通信,用PC0机器ping机器PC1。看到正常通信。
测试下vlan3内部能否通信,用PC2机器ping机器PC3。正常通信。
测试PC1和PC3是否通信,可以看到是不能通信的。
通过以上的内容,我们已经了解了虚拟交换机配置的方法了,这样大家在具体操作的时候,就感觉比较简单了,如果其中还有不太理解的地方,可以咨询新网。
