1 路由器、交换机及其操作系统介绍
- 构建大、中、小型企业网络的主要设备是 路由器 和 交换机。
- 控制路由器和交换机工作的核心软件是网络设备的操作系统。
1.1 路由器与交换机的介绍

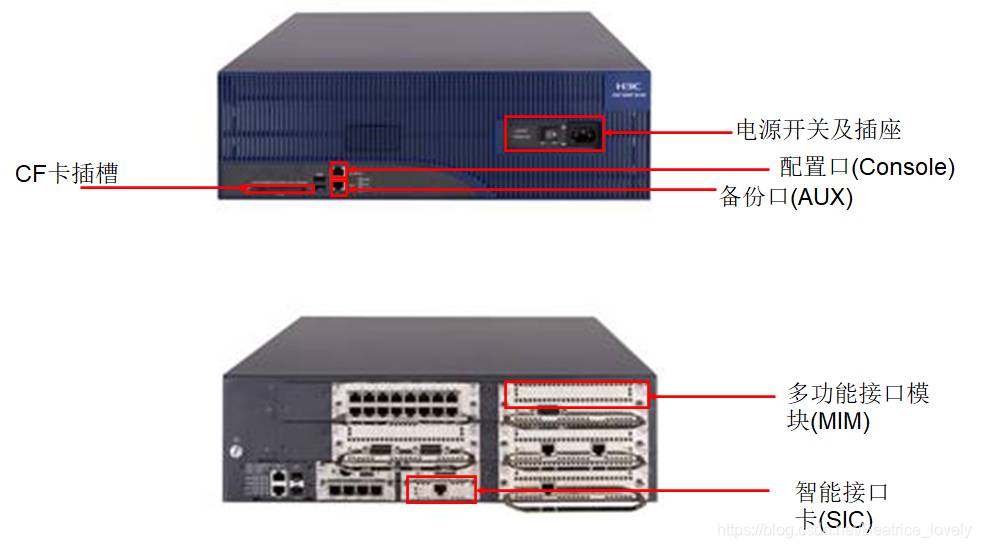

1.1.1 路由器
路由器(Router)是连接两个或多个网络的
硬件设备,在网络间起
网关的作用,是读取每一个数据包中的地址然后
决定如何传送的专用智能性的网络设备。
路由器是利用三层IP地址信息进行报文转发的互联设备。
- 路由器的分类:本地路由器和远程路由器
- 本地路由器:连接网络传输介质的;
- 远程路由器:连接远程传输介质,并要求相应的设备。连接具有不同介质的链路。

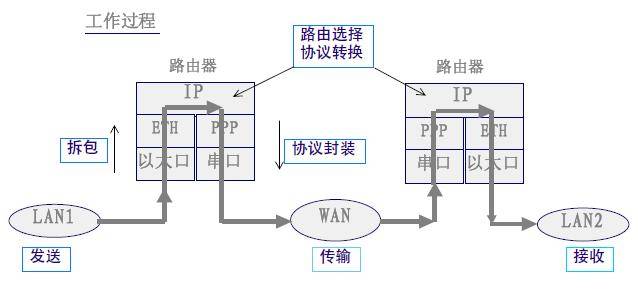

- 路由器的功能:最主要的功能是实现信息的转送(寻址。 分析数据包的目的地址,进行非TCP/IP网络的地址和TCP/IP地址的转换操作,将不同的子网之间的数据进行传递。
可以参考ARP_IP_Indirect_delivery.swf 和 Routing.swf的动画学习
- 路由器的特点:
- 主要工作在OSI模型的物理层、数据链路层和网络层;
- 根据网络层信息进行路由转发,提供丰富的接口类型,支持丰富的链路层协议,支持多种路由协议。

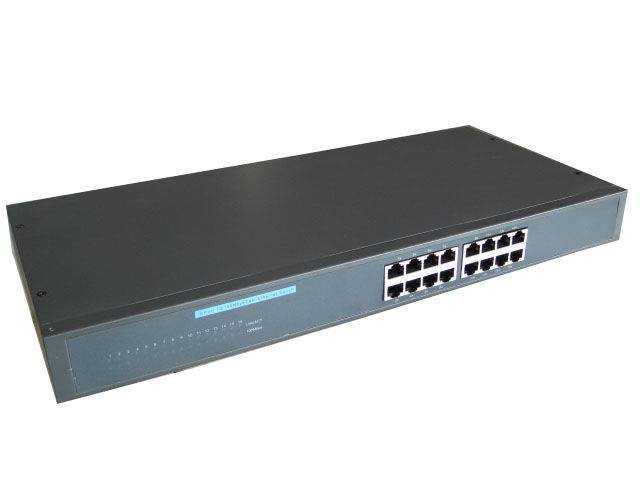

1.1.2 交换机
交换机(Switch)意为“开关”,是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。
可以参考Switch.swf的动画学习
交换机是利用二层MAC信息进行数据帧交换的互联设备。
- 交换机的分类:广域网交换机和局域网交换机。
- 广域网交换机WAN:应用于电信领域,提供通信用的基础平台。
- 局域网交换机LAN :应用于局域网络,用于连接终端设备(例如网络打印机)。
- 交换机的主要功能:
- 物理编址、网络拓扑结构、错误校验、帧序列以及流控。
- 交换机的基本功能:
- 提供了大量可供线缆连接的端口,可以采用星型拓扑布线。
- 转发帧时,交换机会重新产生一个不失真的方形电信号。
- 在每个端口上都使用相同的转发或过滤逻辑。
- 将局域网分为多个冲突域,每个冲突域都有独立的宽带,大大提高了局域网的带宽。
- 自行学习和维护MAC地址信息。
- 交换机的特点:主要工作在OSI模型的物理层、数据链路层,提供以太网间的透明桥接和交换,l依据链路层的MAC地址,将以太网数据帧在端口间进行转发。
1.2 路由器与交换机的发展趋势
路由器、交换机的运行依赖的软件核心是网络设备的操作系统。
路由与交换的融合:标记交换技术——路由与交换的有机融合
多业务功能的融合: H3C S7500X 系列多业务融合高端交换机
1.3 以H3C为例的路由器和交换机产品
H3C Comware 软件平台是 H3C IP 网络设备的核心软件平台。

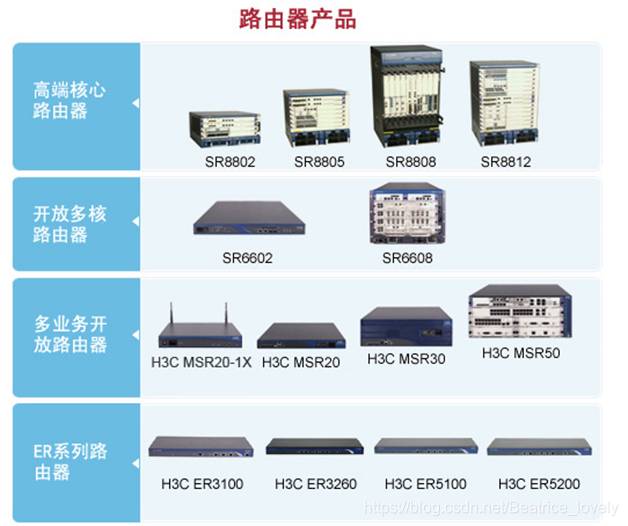

1.3.1 H3C路由器系列(一些产品介绍,有兴趣看看
1.3.2 H3C交换机系列
