安装ensp,简单的华为交换机操作命令,网络层

2024-12-09 21:54:51 网络设备调试 23 ℃ 0 评论

安装ensp

安装ENSP 需要先安装虚拟盒子 wincap 和 wireshark

  虚拟盒子:类似虚拟机的软件

   wincap  :网络工具(一般在安装系统时已默认安装)

wireshark :抓包分析工具

安装前环境准备

1. windows自带杀毒软件关闭

2. 杀毒软件关闭

3. 防火墙关闭

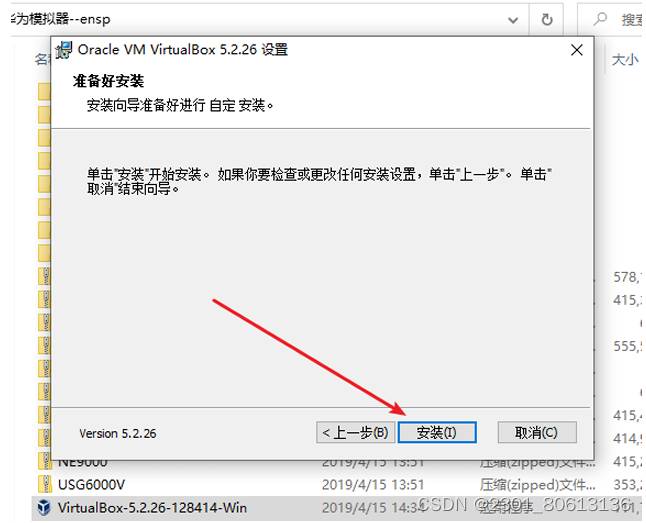

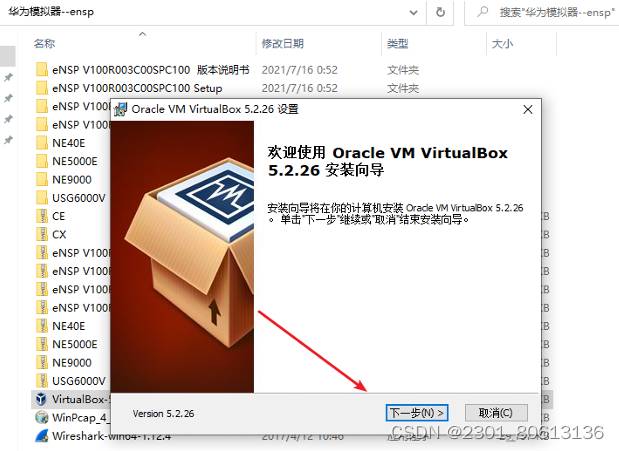

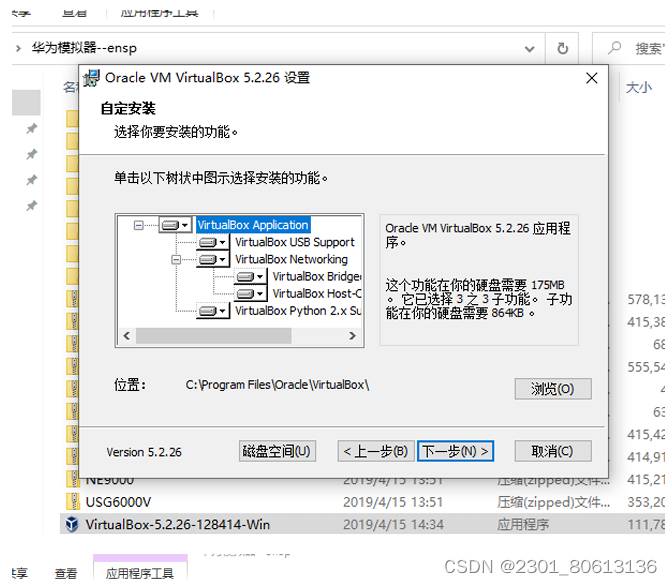

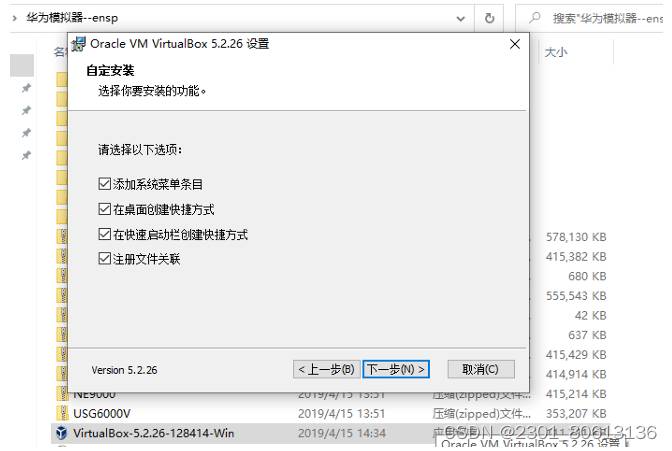

安装virtualBOX操作

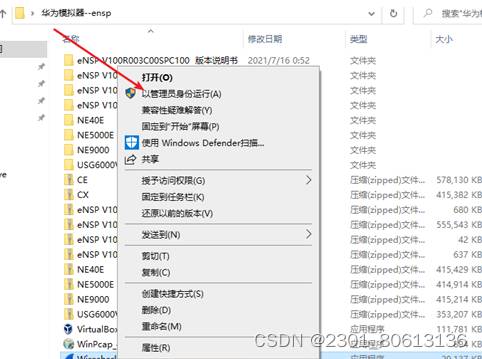

安装virtualBOX右击已管理员身 份运行,默认下一步一步

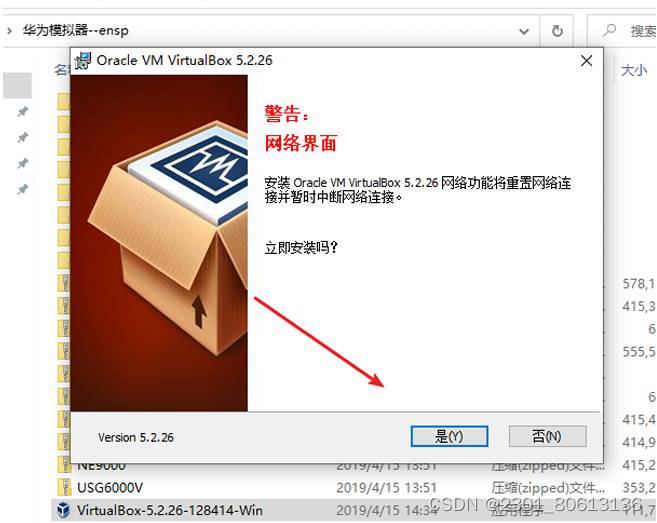

网络选择:是

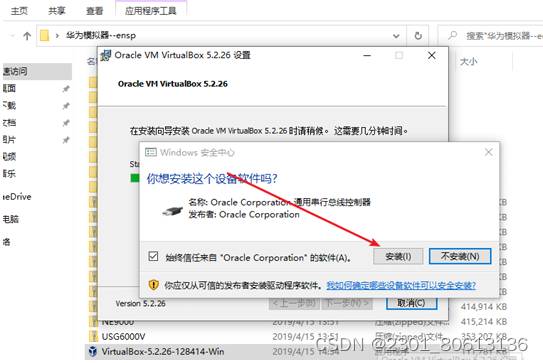

安装

安装

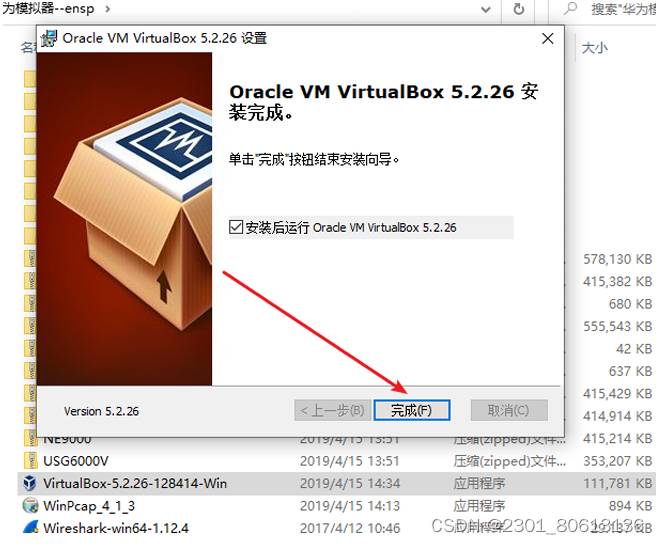

完成

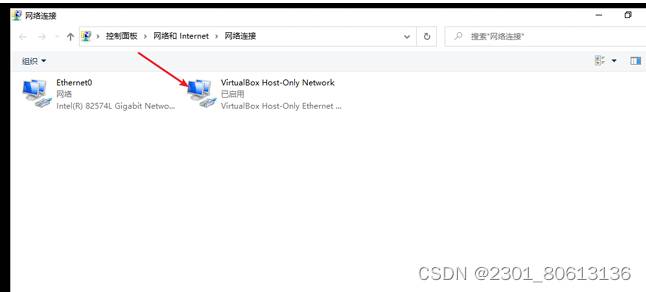

安装完成后会生成一个 虚拟网络

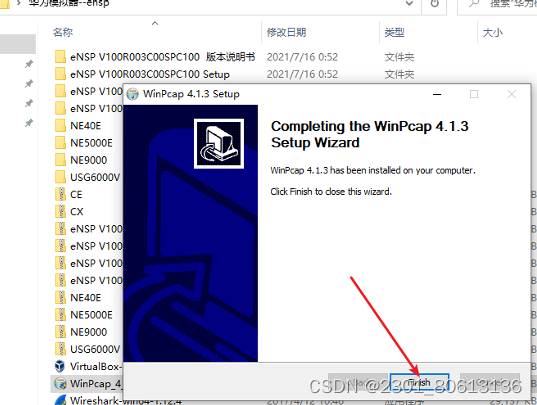

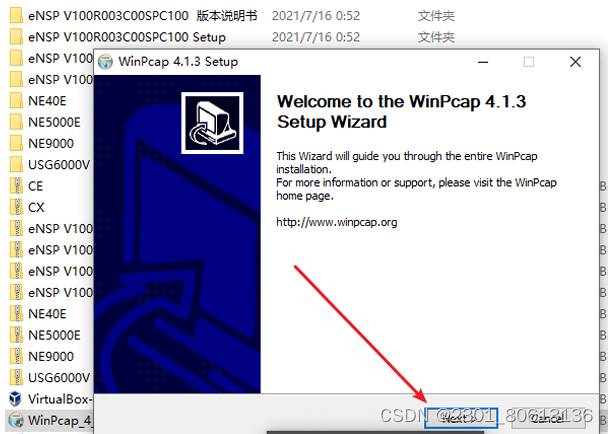

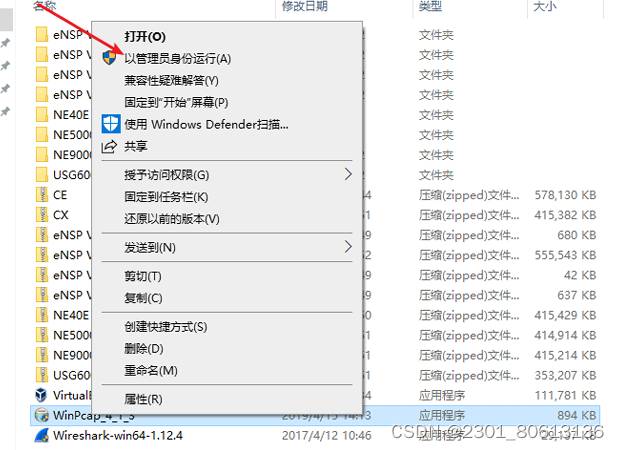

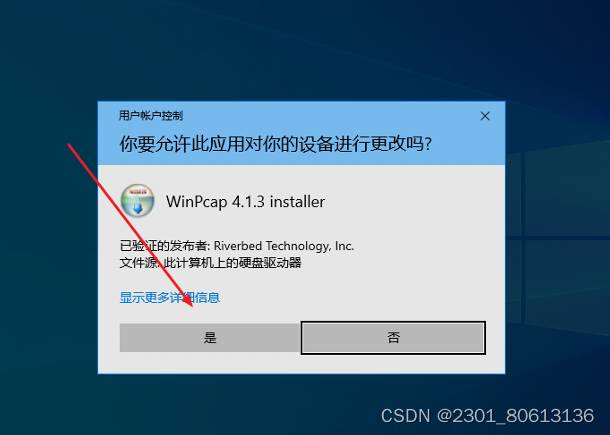

安装 wincap

右键选择以管理身份运行

下一步下一步到结束

finish

 如果winpcap无法安装提示新版本可以看下面链接

winpcap无法安装提示新版本已经安装解决办法_winpcap安装的时候提示已经有了-CSDN博客

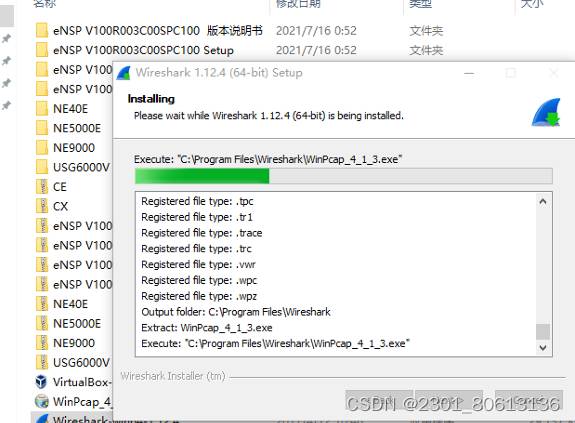

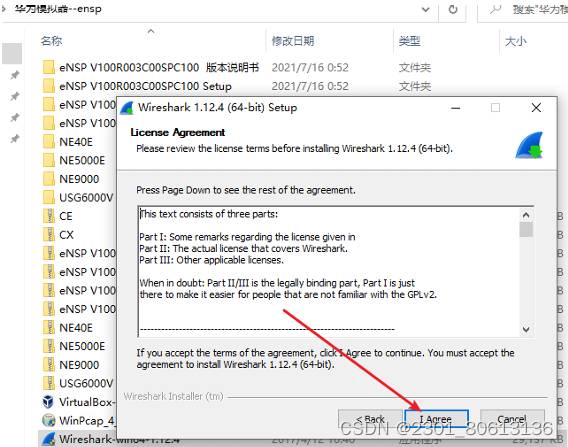

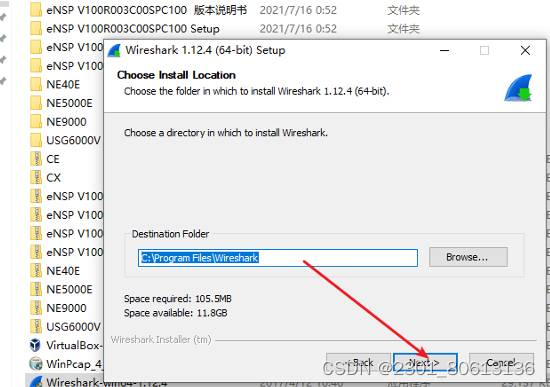

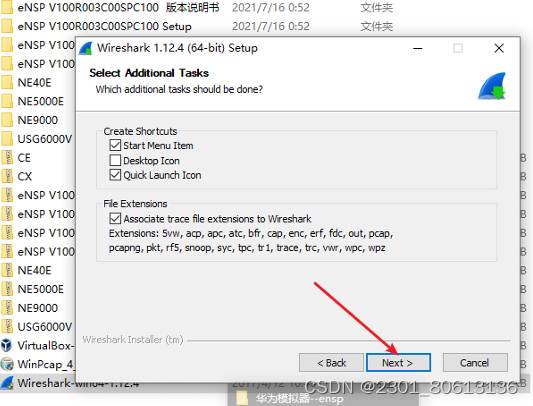

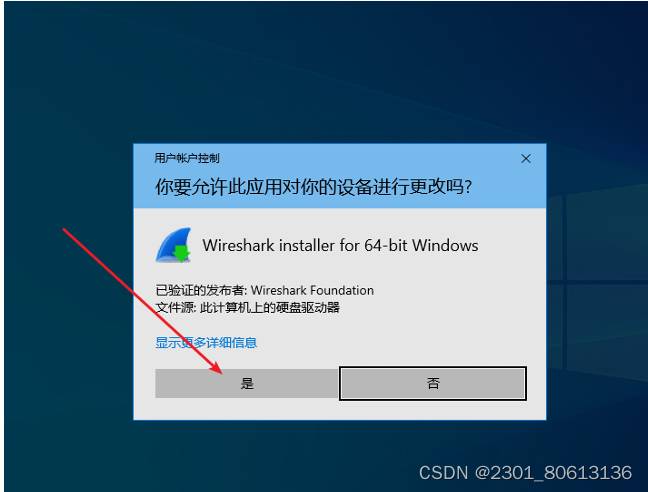

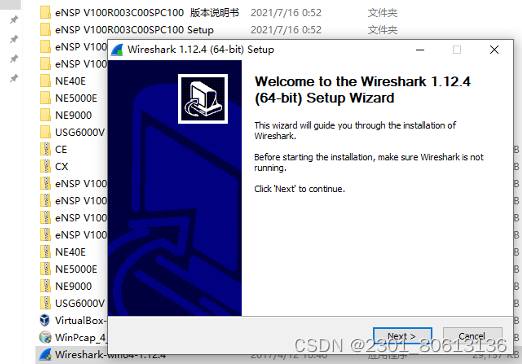

安装wireshark

右键选择以管理身份运行

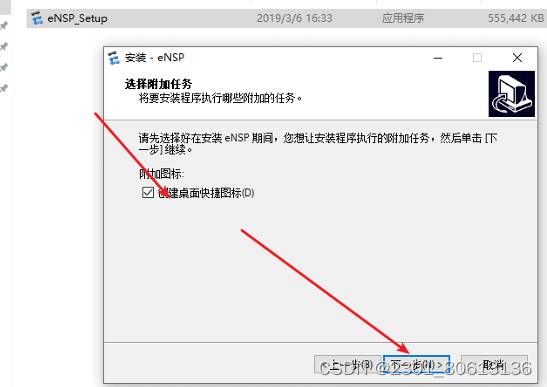

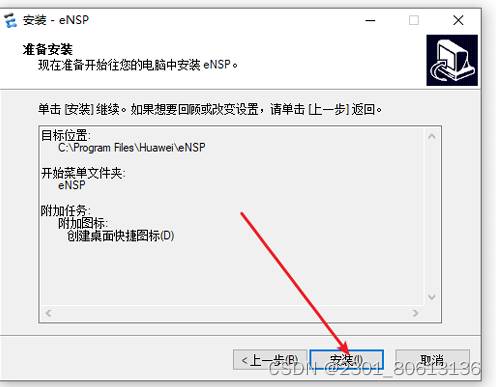

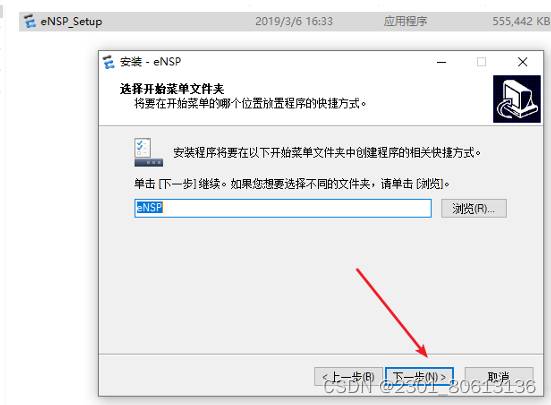

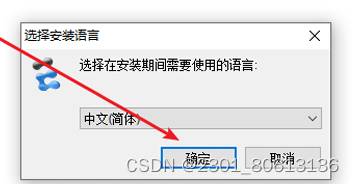

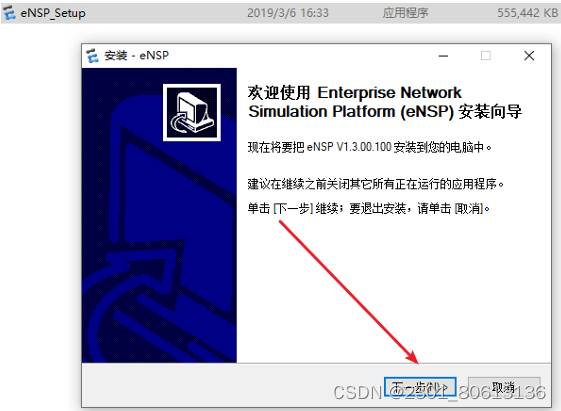

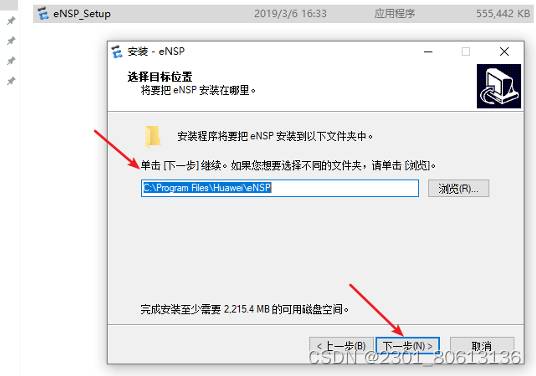

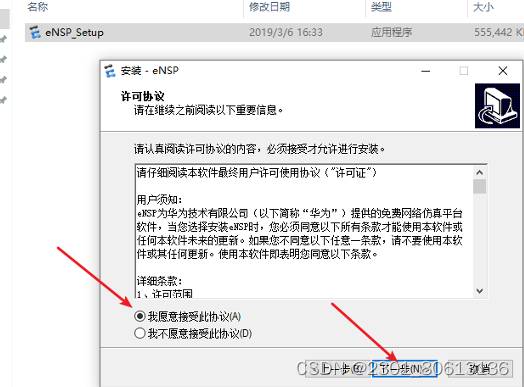

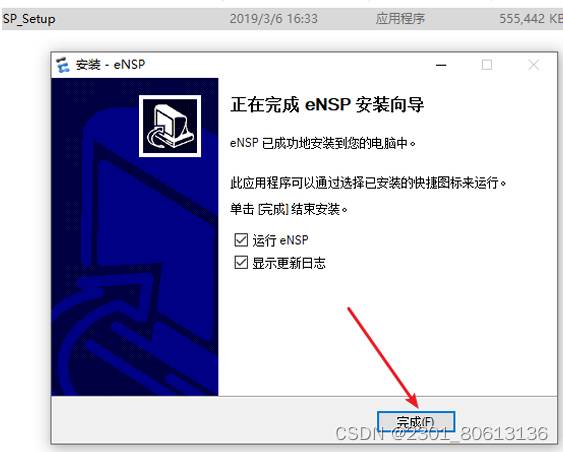

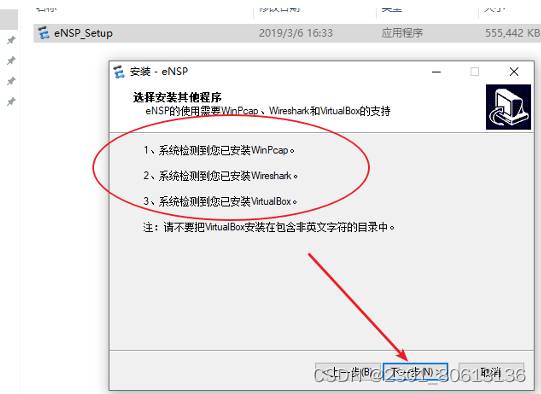

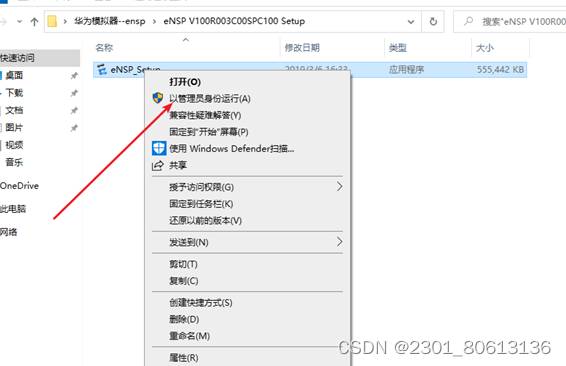

安装ENSP

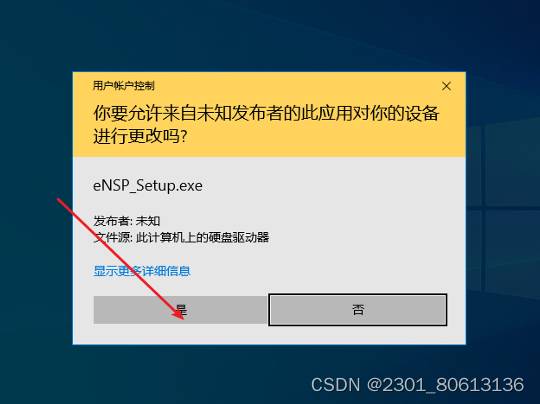

右键选择以管理身份运行

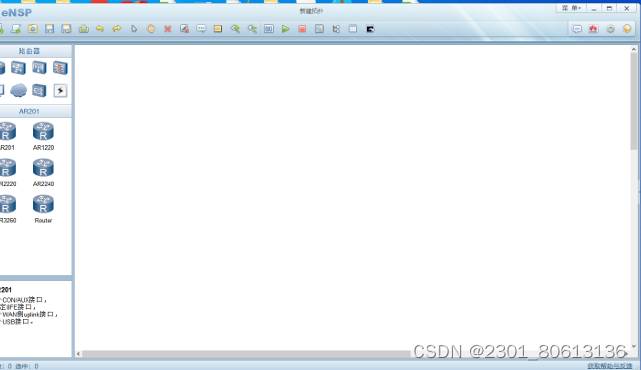

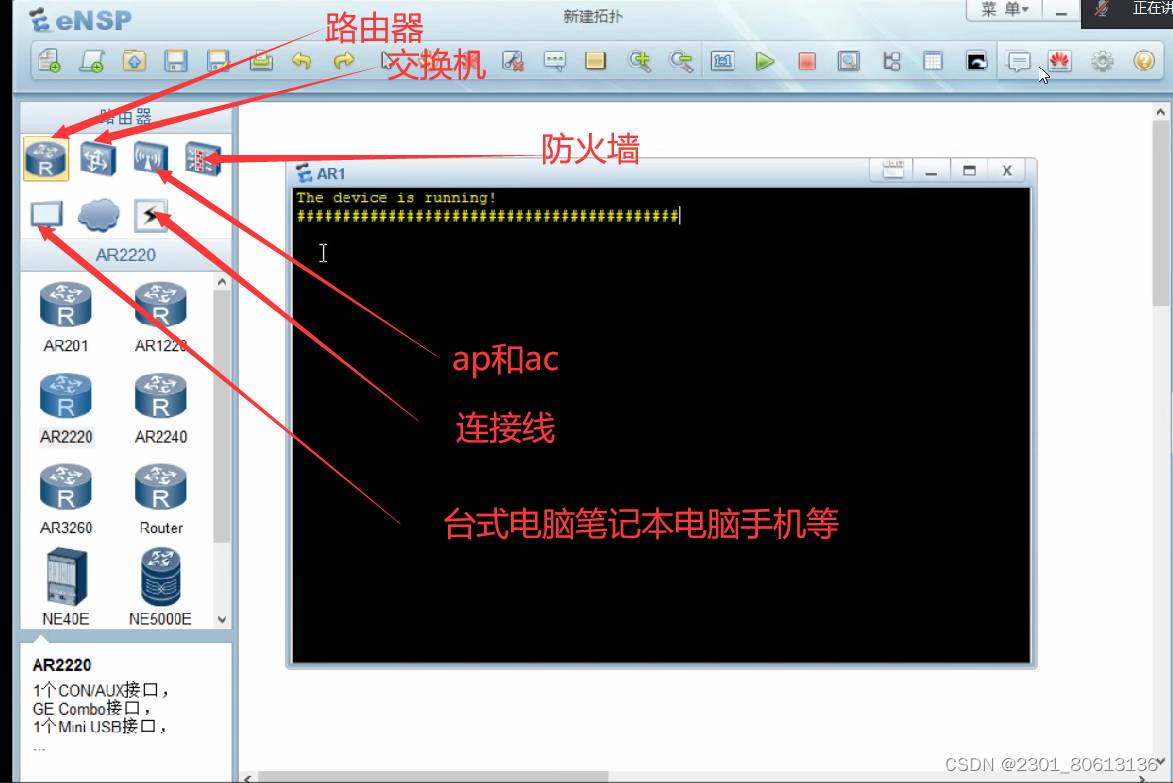

ENSP基本操作

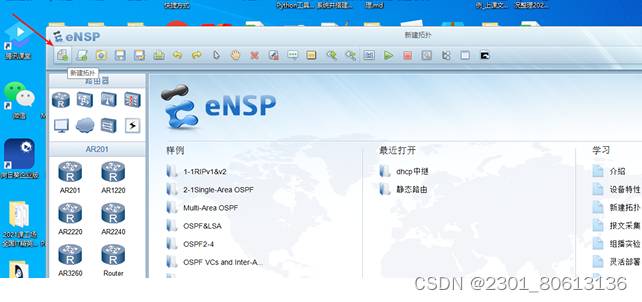

新建拓扑

保存另存为拓扑

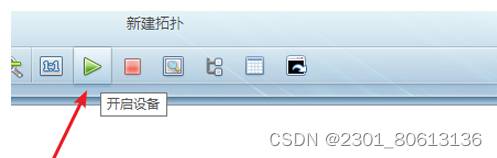

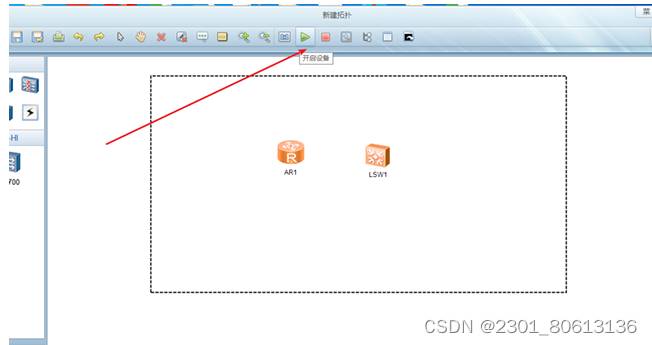

开启设备选中设备后 可以一次性 开启所有设备




3.交换机基本原理和配置

ensp 虚拟机 设备进行一些基本操作

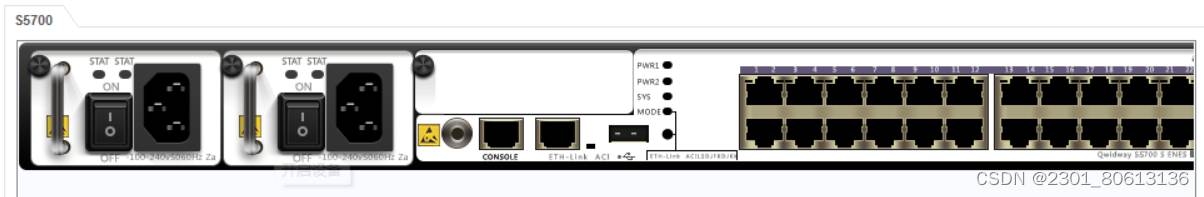

交换机

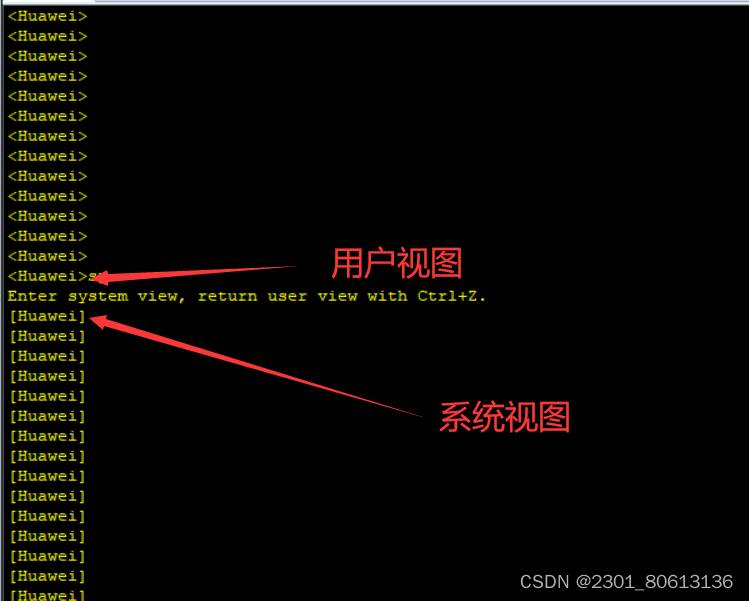

用户视图:只能做一些基本的查询命令不能做交换机的操作

系统视图:可以对设备进行操作

交换机命令摘选

用户视图模式<Huawei>切换至系统视图模式[Huawei]
<Huawei>system-view

1、历史命令查询
[Huawei] display history-command

2、配置主机名
<Huawei> system-view
[Huawei] sysname Router1

3、状态信息查询
<Huawei>display version   ####查看VRP版本
<Huawei>display users    ####查看用户终端信息

4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息

5、配置文件管理命令
[Huawei]display saved-configuration     ###查看设备保存的信息
[Huawei]display current-configuration   ###查看设备当前配置的信息
<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示中心
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor

7、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令
<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100                ###调至速率100M
[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式, 解释:full:Full-Duplex(全双工模式)   half:Half-Duplex(半双工模式)

9、保存配置
<Huawei>save

10、设置远程登录密码
[Huawei]user-interface vty 0 4            #0是初始值,4是结束值。表示可同时打开5个会话进入交换机去配置命令
[Huawei-ui-vty0-4]authentication-mode password
[Huawei-ui-vty0-4]set authentication password simple 222
[Huawei-ui-vty0-4]user privilege level 3
[Huawei-ui-vty0-4]dis this

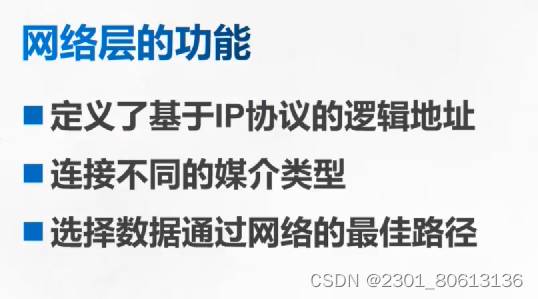

交换机的网络功能

选择数据通过网络的最佳路径

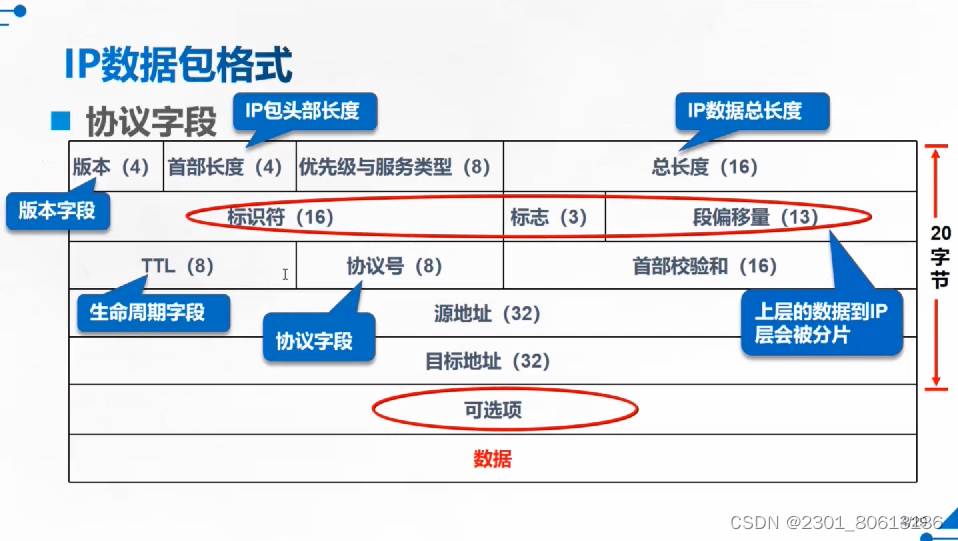

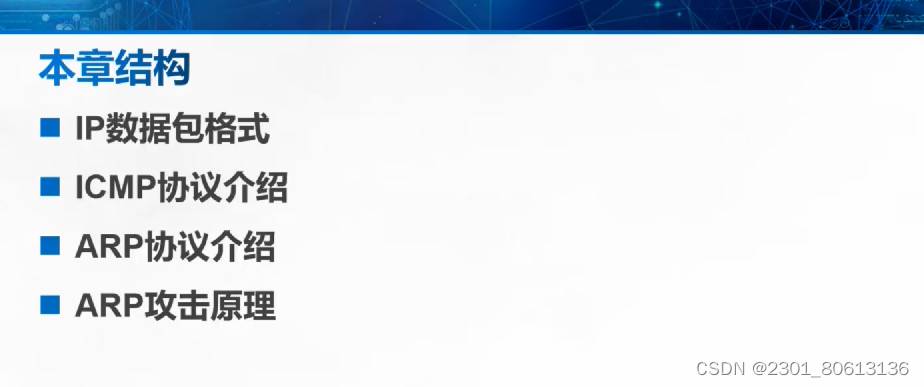

4.网络层协议介绍

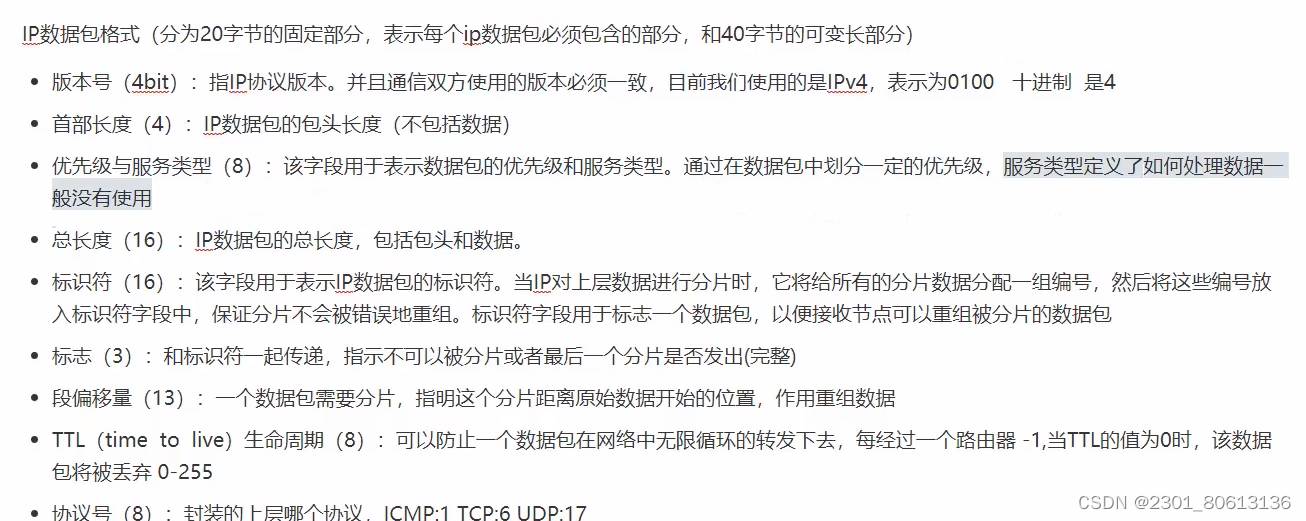

数据包一般是20字节加上可选项的字节部分

这三个字符的作用是用于数据的拆分和组装

标识符:数据片段是否来自同一文件

标志:用来区分数据是否是最后一个,或不要分片

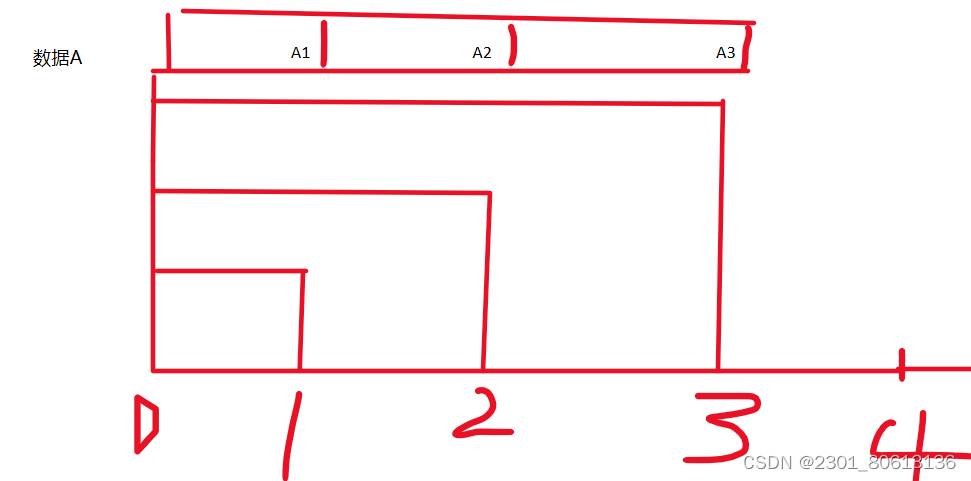

段偏移量:数据包离整个起点的距离

命令的本质是程序

程序:执行特定任务的一串代码

命令  是由代码构成  命令是执行特定任务

文件路径

描述了文件在系统中的位置

linx win 一切皆是文件(文件夹)

文件夹:存放文件和文件夹     文件夹是特殊的文件

使用某个文件夹的时候需要告诉系统这个文件在什么位置

路径

绝对路径:从起点文件夹开始描述文件的位置

相对路径:从当前文件夹开始描述自己的位置
