Cisco简单配置(九)—三层交换机

2024-12-09 21:55:39 网络设备调试 25 ℃ 0 评论

三层交换机就是具有部分路由功能的交换机,工作在OSI网络标准模型的第三层:网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换,所具有的路由功能也是为这目的服务的,能够做到一次路由,多次转发。

一般会将三层交换机用在网络的核心层,用三层交换机连接不同的子网或VLAN。

三层交换机的重要的目的是加快大型局域网内部的数据交换,所具备的路由功能也多是围绕这一目的而展开的,所以它的路由功能没有同一档次的专业强

三层交换机就是二层技术加三层技术

IP编址
MLSVLAN 10192.168.10.254255.255.255.0
VLAN 20192.168.20.254255.255.255.0
VLAN 30192.168.30.254255.255.255.0
VLAN 40192.168.99.254255.255.255.0
G0/1192.168.200.254255.255.255.252
G0/2209.165.200.225255.255.255.252
S1VLAN 99192.168.99.1255.255.255.0
S2VLAN 99192.168.99.2255.255.255.0
S3VLAN 99192.168.99.3255.255.255.0
PC1192.168.10.1255.255.255.0
PC2192.168.20.1255.255.255.0
PC3192.168.30.1255.255.255.0
PC4192.168.10.2255.255.255.0
PC5192.168.20.2255.255.255.0
PC6192.168.30.2255.255.255.0
Switch>enable
Switch#configure
Switch(config)#hostname S1
S1(config)#vlan 10
S1(config-vlan)#vlan 20
S1(config-vlan)#vlan 30
S1(config)#vlan 99
S1(config-vlan)#vlan 999
S1(config-vlan)#exit
S1(config)#interface fastEthernet 0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 999
S1(config)#interface fastEthernet 0/2
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 999
S1(config)#interface gigabitEthernet 0/1
S1(config-if)#switchport mode trunk
Switch>enable
Switch#configure
Switch(config)#hostname S2
S2(config)#vlan 10
S2(config-vlan)#vlan 20
S2(config-vlan)#vlan 30
S2(config-vlan)#vlan 99
S2(config-vlan)#vlan 999
S2(config-vlan)#exit
S2(config)#interface fastEthernet 0/3
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 10
S2(config-if)#exit
S2(config)#interface fastEthernet 0/13
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 20
S2(config-if)#exit
S2(config)#interface fastEthernet 0/23
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 30
S2(config-if)#exit
S2(config)#interface fastEthernet 0/1
S2(config-if)#switchport mode trunk
S2(config-if)#switchport trunk native vlan 999
Switch>enable
Switch#configure
Switch(config)#hostname S3
S3(config)#vlan 10
S3(config-vlan)#vlan 20
S3(config-vlan)#vlan 30
S3(config-vlan)#vlan 99
S3(config-vlan)#vlan 999
S3(config-vlan)#exit
S3(config)#interface fastEthernet 0/3
S3(config-if)#switchport mode access
S3(config-if)#switchport access vlan 10
S3(config-if)#exit
S3(config)#interface fastEthernet 0/13
S3(config-if)#switchport mode access
S3(config-if)#switchport access vlan 20
S3(config-if)#exit
S3(config)#interface fastEthernet 0/23
S3(config-if)#switchport mode access
S3(config-if)#switchport access vlan 30
S3(config-if)#exit
S3(config)#interface fastEthernet 0/2
S3(config-if)#switchport mode trunk
S3(config-if)#switchport trunk native vlan 999

配置第 3 层交换

Switch>enable
Switch#configure
Switch(config)#hostname MLS
MLS(config)#interface gigabitEthernet 0/2
MLS(config-if)#no switchport
MLS(config-if)#ip address 209.165.200.225 255.255.255.252
MLS(config-if)#no shutdown
MLS(config-if)#exit
MLS(config)#vlan 10
MLS(config-vlan)#vlan 20
MLS(config-vlan)#vlan 30
MLS(config-vlan)#vlan 99
MLS(config-vlan)#exit
MLS(config)#interface vlan 10
MLS(config-if)#ip address 192.168.10.254 255.255.255.0
MLS(config-if)#exit
MLS(config)#interface vlan 20
MLS(config-if)#ip address 192.168.20.254 255.255.255.0
MLS(config-if)#exit
MLS(config)#interface vlan 30
MLS(config-if)#ip address 192.168.30.254 255.255.255.0
MLS(config-if)#exit
MLS(config)#interface vlan 99
MLS(config-if)#ip address 192.168.99.254 255.255.255.0
MLS(config-if)#exit

开启路由功能

MLS(config)#ip routing

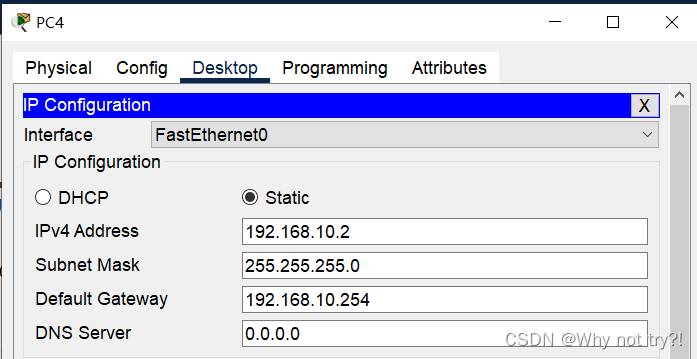

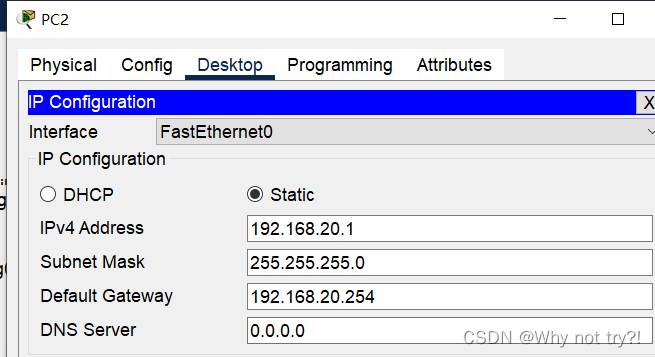

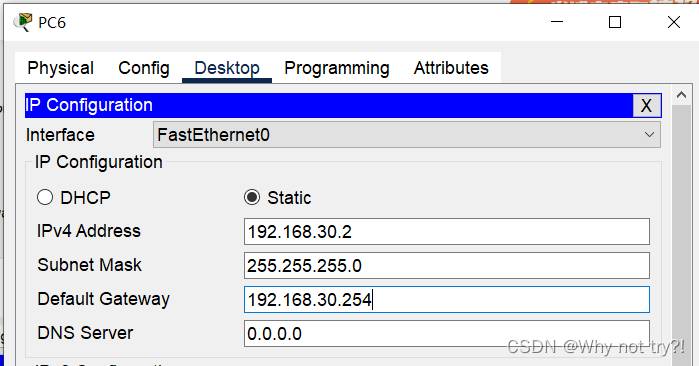

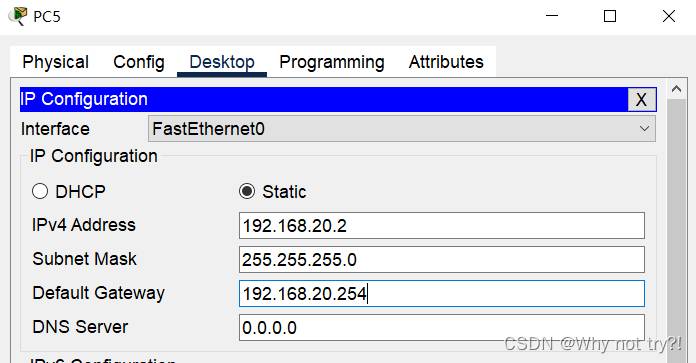

配置PCIP

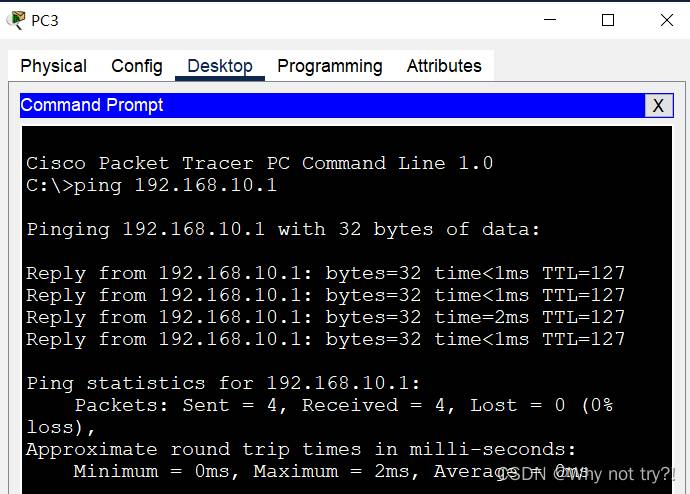

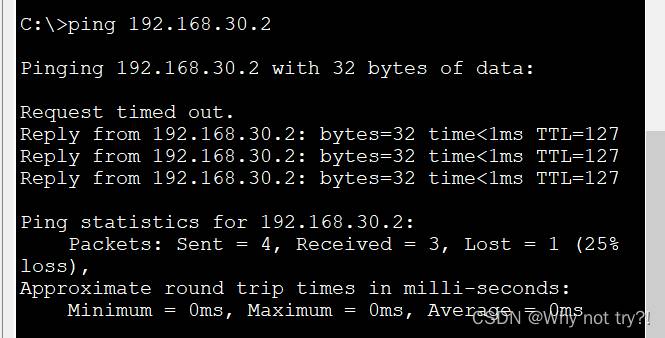

 那么,各个主机之间都是可以互通的



 这就与我们之前的配置VLAN简单路由:单臂路由类似,三层交换机的引入,大大提高了VLAN之间的通信,数据传输效率有所增加
