运维工程师 交换机 面试官考题

2024-12-09 21:56:15 网络设备调试 35 ℃ 0 评论

运维工程师 交换机 面试官考题

说是面试时遇见到的,当时领导对学员说,这个题目你带回家做吧,过几天给我答案。题目的要求也是很平常,两端能ping通就可以,我知道以大家的聪明才智,看到这就已经想到了用hybrid的方法,其实呢,这个题目还有另外一种解法,考察的就是对access和trunk的理解情况,今天我简单说一下思路,如果有误人子弟的地方,还请大家积极指证,谢谢!

前提提要

1,两端pc1与2,分别加入10VLAN和20VLAN
2,两边都是10.10.10.0网段
3,两端pc能够ping通

配置思路及原理

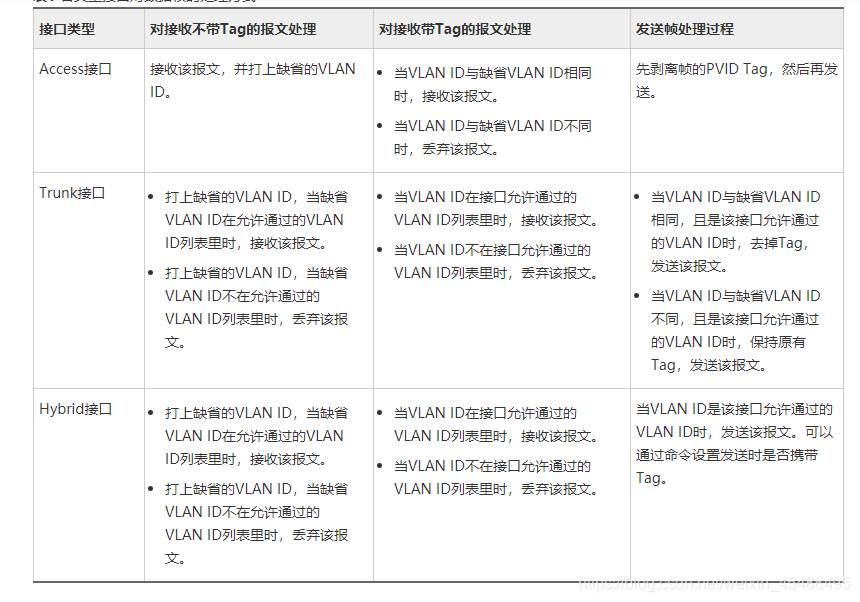

先来了解一下这三个端口的特点:

这边我们看到
在trunk链路中,发送帧处理过程

当VLAN ID与缺省VLAN ID相同,且是该接口允许通过的VLAN ID时,去掉Tag,发送该报文

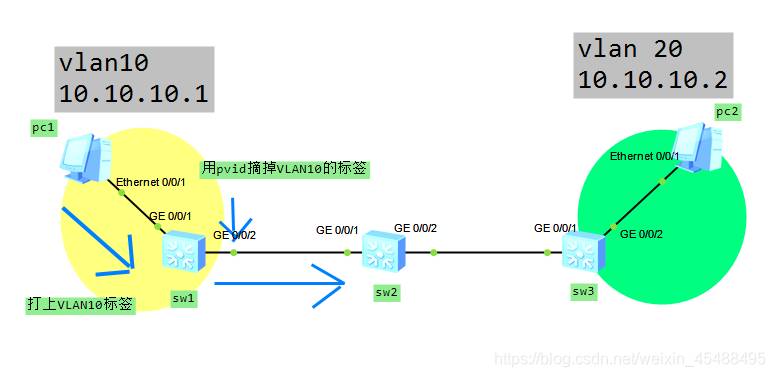

我们就可以这样来进行理解:pc1发送一条数据,在到达sw1的0/0/1接口时,由于accsee的影响,他会为数据打上一个VLAN10的标签,在出0/0/2接口时,运用上面的原理,我们可以配置一个pvid是vlan10的功能,及,当过来的VLAN ID相同时,会摘掉标签,这样,数据在还未到达sw2的0/0/1接口时,还是一个没有标签的数据。

现在呢,数据是一个没有标签的情况下,在sw1与sw2之间,接下来我们还是对照上面的表格进行下一步理解。由于现在数据没有标签,我们就对照对接收不带Tag的报文处理

打上缺省的VLAN ID,当缺省VLAN ID在允许通过的VLAN ID列表里时,接收该报文。

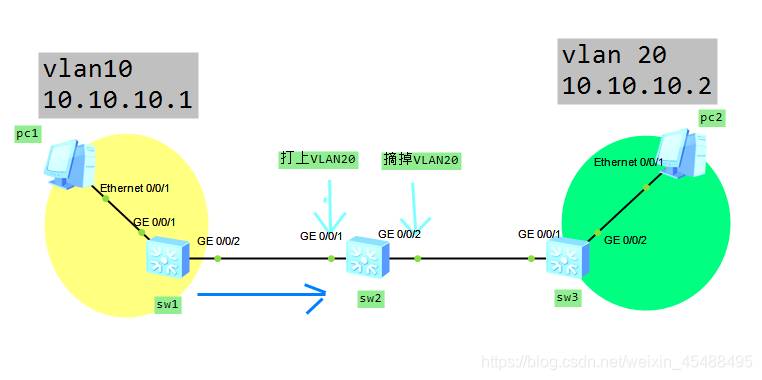

现在就很清楚了,没有就打上,相同就摘掉,我们现在来一下理解两部操作;数据在sw1通往sw2的途中,遇到了sw2的0/0/1端口,他现在是一个没有标签的状态,我们还是运用上面的原理,用pvid 打上一个VLAN20的标签,数据进入到了sw2中,在出sw2时,又用pvid给他摘掉标签,他又恢复到没有标签的状态下,在去往sw3的路途上。。。

然后就进行到了一个去往pc2的最后两部操作:

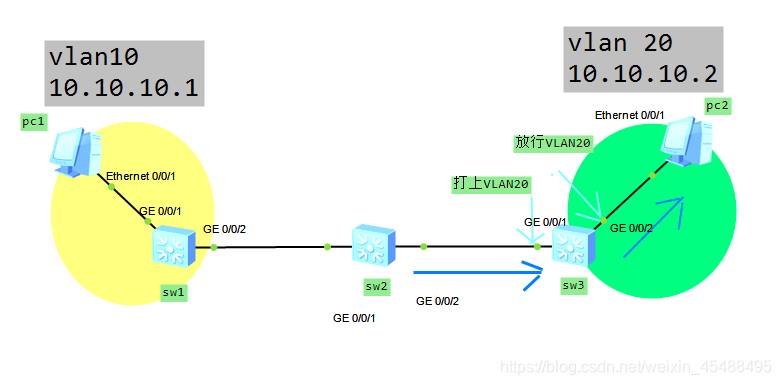

没有标签的数据在到达sw3的0/0/1接口时,还是运用前者操作,pvid打上VLAN20的标签,进入sw3中,sw3的0/0/2端口为access端口,他的特点表格也有提到:对接收带Tag的报文处理

当VLAN ID与缺省VLAN ID相同时,接收该报文。

这样呢,端口在看到数据上的VLAN ID与自己的相同,他就会放行该数据去往pc2


这样一次完整的旅游就到终点了,但是要求是相互ping通,所以,数据要能过去,也要能回来,这个就留着大家来思考一下,上面提到的配置不用变。下面我会写上配置命令。

配置命令

sw1

undo terminal monitor
system-view
sysname sw 1
vlan batch 10 20
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10
quit
interface GigabitEthernet 0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
port trunk pvid vlan 10                              //摘掉VLAN标签
quit

sw2

undo terminal monitor
system-view
sysname sw 2
vlan batch 10 20
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
port trunk pvid vlan 20                               //打上VLAN标签
quit
interface GigabitEthernet 0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
port trunk pvid vlan 20                                //摘掉VLAN标签
quit


sw3

undo terminal  monitor
system-view
sysname sw 3
vlan batch 10 20
interface GigabitEthernet 0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
port trunk pvid vlan 20                        //打上VLAN标签
quit
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 20                           //相同VLAN,放行
quit
PC>ping 10.10.10.2

Ping 10.10.10.2: 32 data bytes, Press Ctrl_C to break
From 10.10.10.2: bytes=32 seq=1 ttl=128 time=110 ms
From 10.10.10.2: bytes=32 seq=2 ttl=128 time=156 ms
From 10.10.10.2: bytes=32 seq=3 ttl=128 time=156 ms
From 10.10.10.2: bytes=32 seq=4 ttl=128 time=125 ms
From 10.10.10.2: bytes=32 seq=5 ttl=128 time=125 ms

--- 10.10.10.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 110/134/156 ms

PC>ping 10.10.10.1

Ping 10.10.10.1: 32 data bytes, Press Ctrl_C to break
From 10.10.10.1: bytes=32 seq=1 ttl=128 time=110 ms
From 10.10.10.1: bytes=32 seq=2 ttl=128 time=94 ms
From 10.10.10.1: bytes=32 seq=3 ttl=128 time=125 ms
From 10.10.10.1: bytes=32 seq=4 ttl=128 time=110 ms
From 10.10.10.1: bytes=32 seq=5 ttl=128 time=125 ms

--- 10.10.10.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 94/112/125 ms



https://blog.csdn.net/weixin_45488495/article/details/100178234

这时,两端pc以能够正常ping通。

大家如果觉得还有哪里说的不够明白的地方,还请指出,我在做修改,谢谢观看。
