console接口跟Telnet命令初步调试交换机

目录

一，两种方式的区别

 二、console线连接

三、telnet命令远程调试

总结：

---

因为这两天听到有人谈论console端口跟telnet命令这两种计算机调试交换机的问题，简单的说一下计算机跟交换机连接的方法，别的就先暂时不介绍了。就想看看之前学校学习的还能记得多少，也是一方面帮助一下现在在学习这方面的朋友。

一，两种方式的区别

调试交换机之前，先了解一下这两种调试交换机的方法。

console端口是交换机上面带的一个类似以太网接口的端口，一般都是单独区分开并且会注明这是console端口，用全反线跟计算机的COM口简称串口连接在一起。

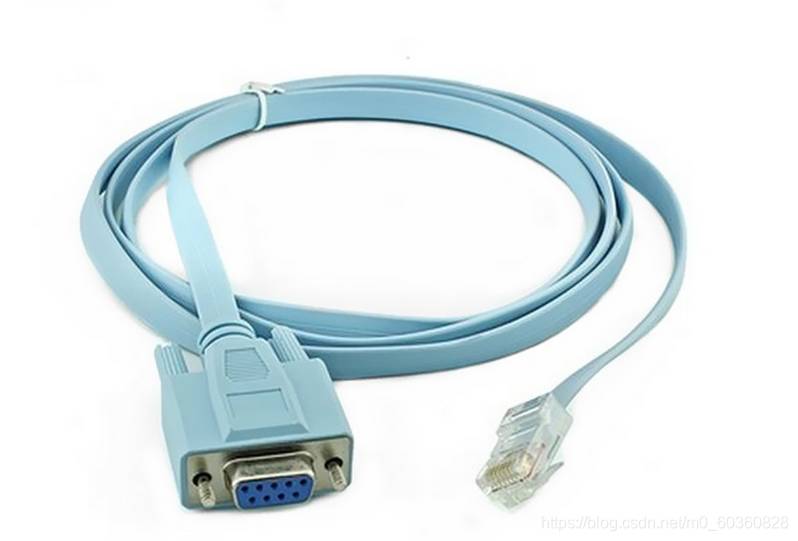

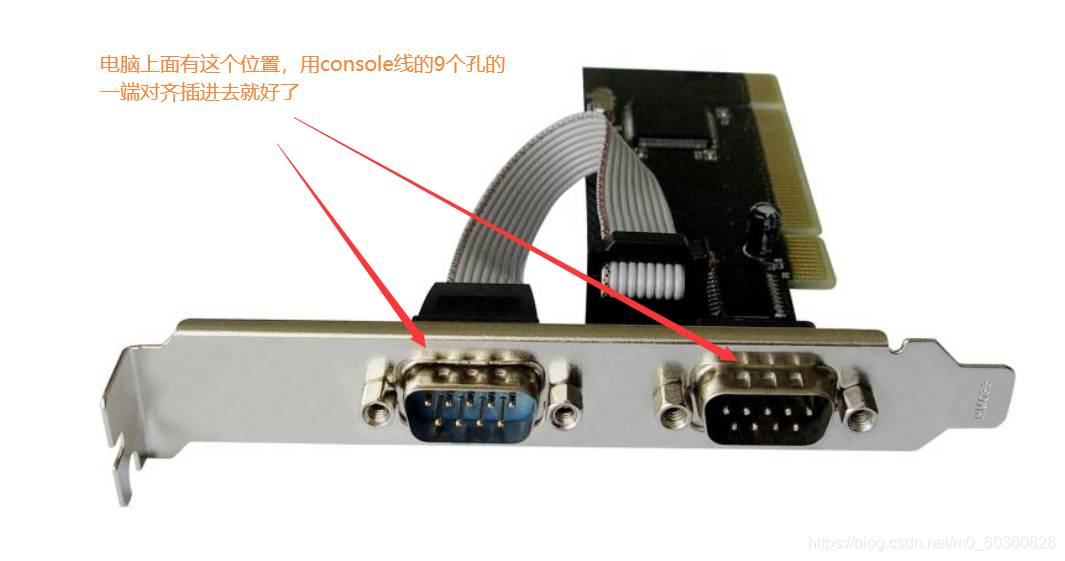

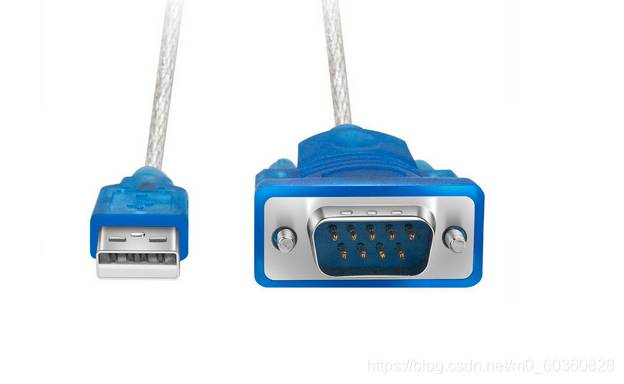

 图一图二是console线跟端口，图三是电脑上的串口。console线一端刚好能跟计算机串口连接。但是现在基本上只有台式机才有串口。笔记本大多数都舍弃了这个接口，但是网络上也能找到转接器，如下图这种，一头USB，一头是串口，正常连接就好了。



 telnet命令，这是一种远程连接设备的命令，知道对方地址与密码就可以进行登录，跟console线是相反的方式。通常是C/S架构，开启telnet功能的主机是服务器模式。等待telnet远程登陆上本机。

 二、console线连接

两种方式连接都相差无几，因为我身边现在只有一台工作用的笔记本，更没有交换机，所以只能用网络拓扑图进行示例。

1.计算机跟交换机相连接



 就是通过线连接，也没有正反之分，没什么说的。

2.设置计算机串口数据

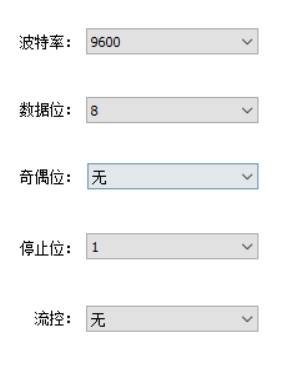

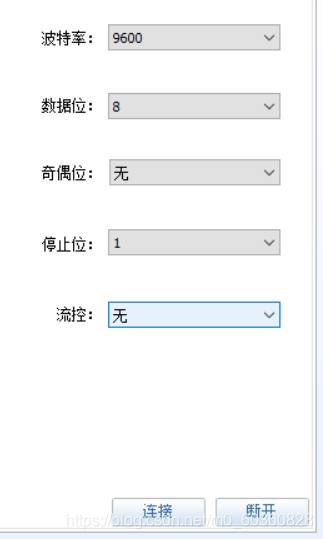

 波特率、数据位、奇偶位、停止位、流控。这些数据都是固定的，都是用这个数据登录交换机。



 数据调整好之后点右下角的连接按钮。

3、登录命令行

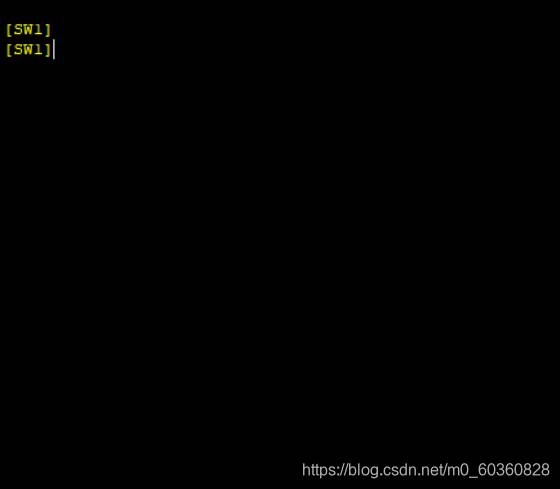

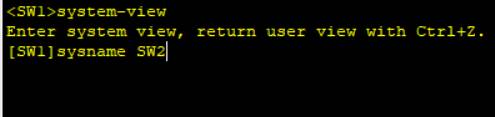

进入命令行之后就可以对交换机进行配置，例如给交换机重命名，设置IP等

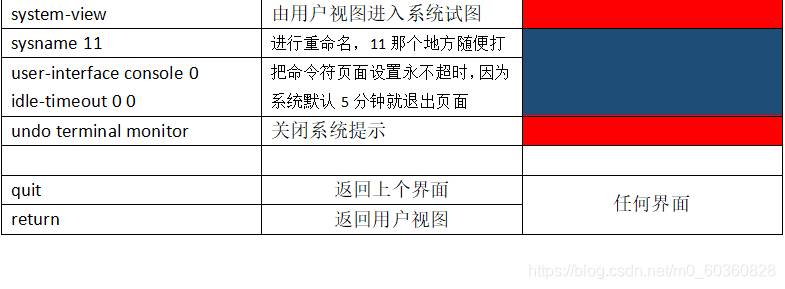

 红色区域是在用户视图界面输入也就是<>这个符号括住的名称，蓝色区域是在系统视图下进行的是[ ]这个符号括住的。返回是在任何界面进行的。

 设置时常跟关闭系统提示是必须设置的，因为不设置，超过默认时常就会退出来，设置成 0 0就是没有时间限制。不关闭系统提示就会时常弹出系统提示信息，很容易打乱自己的步骤，得不偿失。quit是回到上个界面，直接q就是缩写，return是强制返回用户视图也就是初始页面。

 4、给交换机设置IP地址

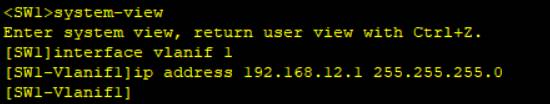

 因为物理端口是不能设置的，所以只能打开虚拟端口进行设置。输入 interface vlanif 打开虚拟端口之后能直接设置。如果是路由器的话还需要打开端口命令 undo shutdown

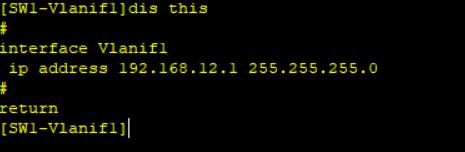

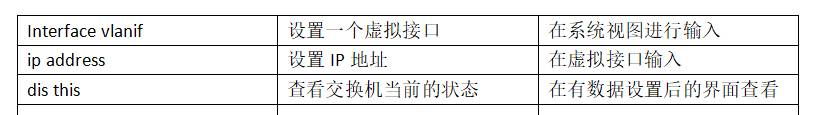

 设置完IP地址之后可以输入 dis this 查看当前的数据信息，下面三个使用到的命令。

 5.给交换机设置密码

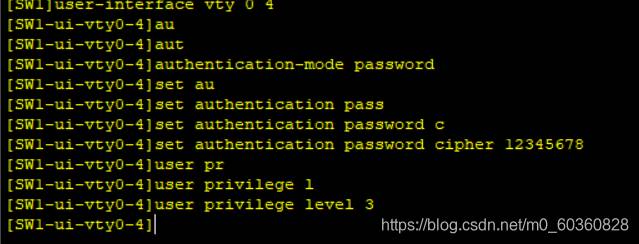

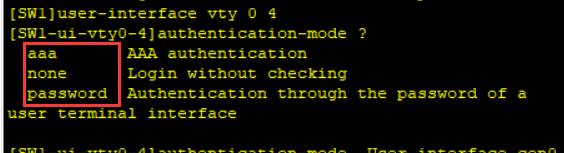

 先用user-interface vty 0 0命令登录通道，这个数字可以设置。0 4就是可以同时5个人通过这个通道进入。authentication-mode 这是选择登录方式，第一个aaa认证，none直接登录，第三个password，是密码登录，直接把password输到？标记上就可以了。

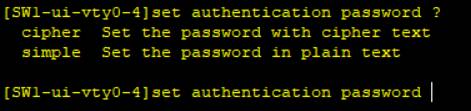

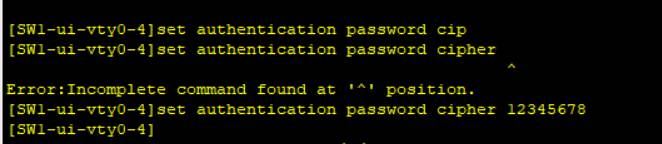

 选择密码登录之后，再输入 set authentication password ？就可以看到密码的两种格式。cipher加密密码，simple 明文密码，第一种加密密码是除了在信息查看界面只能看到加密的密码。明文密码是信息查看界面就能查看到信息详情。

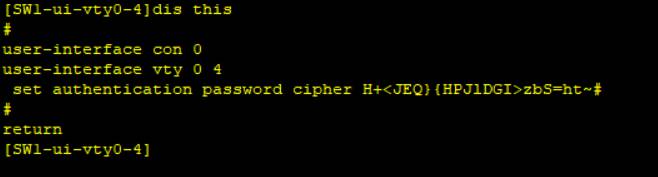

 我这选择的加密密码，可见信息查看的时候只能看到一串加密文字，如果选择的是明文密码，这里显示的就是真实密码。

 刚刚忘记说了，现在插一下队，设置完密码之后还可以设置一下用户级别，一共分为0-15级，3级以上就是管理级。方便用一些权力

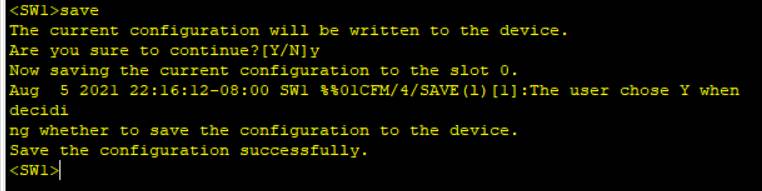

按q回到初始界面，然后输入save进行保存数据。把设置的数据进行保存，关机之后开机也不会清空设置信息。

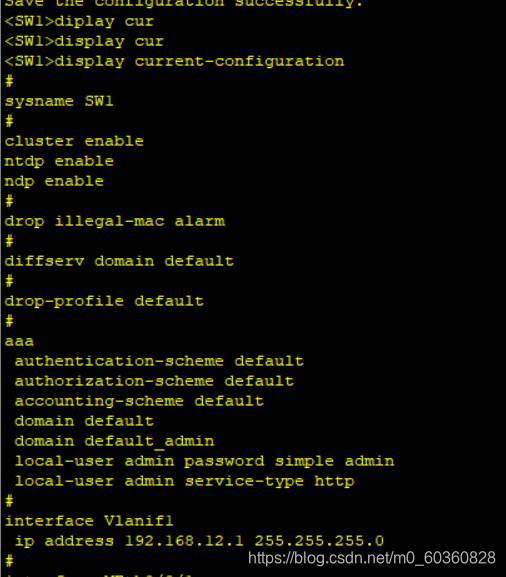

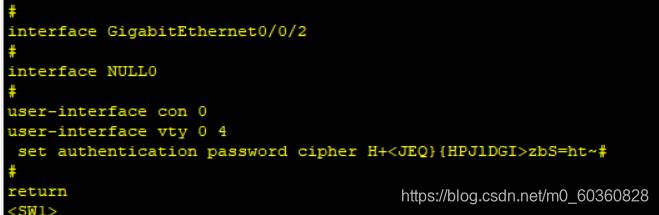

 输入display current-configuration，查看当前数据配置，可以看到密码位置位加密的密码

刚刚也保存过的，也可以输入display saved-configuration查看保存过的数据

 可以看到，证明保存成功了。

到这里console线初步调试交换机就差不多了，还可以根据需求进一步进行设置。我这里就不一一演示了。

三、telnet命令远程调试

这个大部分笔记本也是不具备这个功能的，也是只能在网络拓扑上演示。但是网路拓扑上的计算机不能进行telnet命令登录，只能用两台交换机进行连接了。

 这边我们用之前配置好的那个交换机代替计算机进行telnet命令远程登录交换机。前提是两端用的是同一个内网。

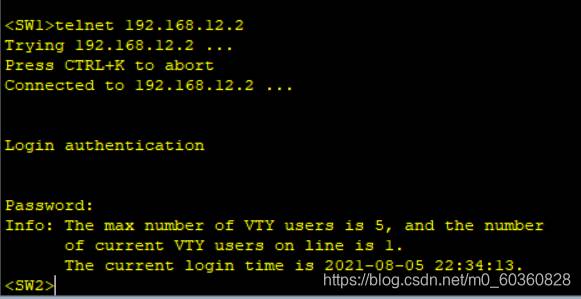

在用户视图下输入telnet再输入目标的IP地址，会让你输入密码，这个你输入之后是不可视的，正确后就可以控制另一个交换机。下面用远程把交换机密码改一下。

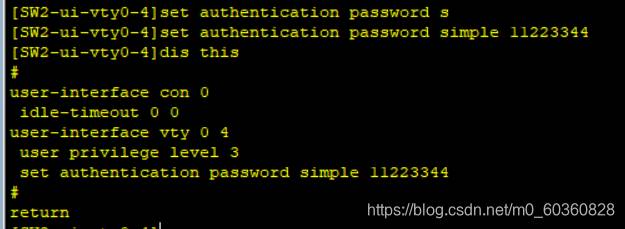

把对面交换机的密码改成明文的11223344密码。我们可以回去那个交换机看一下情况

回到交换机2，查看当前数据，发现确实被更改了登录密码以及密码格式。

总结：

这个就是网络配置的不入门级别的连接方式，但是凡事都是由简入繁，越是基础，越是刚开始就要抓稳记牢，像是undo terminal monitor这个是关闭系统通知，user-interface console 0、idle-timeout 0 0 这两组组成的页面关闭时间设置为无，等等，这章的命令行都是基础中的基础，都需要抓紧记牢。
