1.网线的制作
问题
在常见的计算机网络中,网线主要用来连接计算机与交换机(或宽带路由器)、交换机与交换机、交换机与路由器,以及需要连网的其他各种设备。网线的制作与测试是作为网络管理员的一个入门技能。
制作一根直通双绞线
制作一根交叉双绞线
方案
1)EIA/TIA T568b线序规范,如表-1所示。
表-1 EIA/TIA T568双绞线线序规范
类型 1 2 3 4 5 6 7 8
T568b 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
T568a 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
2)所需材料及工具
5类UTP(非屏蔽)双绞线:1米x2根。
水晶头:4个。
网线钳:x1个,多人共用。
测线仪:x1个,多人共用。
3)线序分配方案
直通线:T568b<–>T568b(推荐,如图-1所示),或者T568a<–>T568a(不常用) 。
图-1

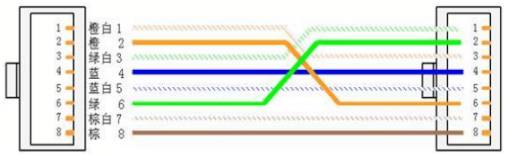

交叉线:T568b <–> T568a ,如图-2所示。
图-2
步骤
实现此案例需要按照如下步骤进行。
步骤一:制作双绞线

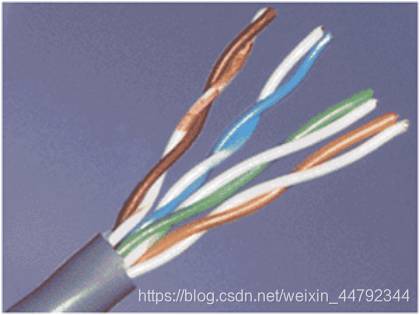

1)剥线将双绞线的一端插入网线钳的剥线口(末端离刀口长度约3-5厘米),握住网线钳缓慢旋转一圈,去掉外部的套层,可看到相互缠绕的8根芯线,如图-3所示。
图-3

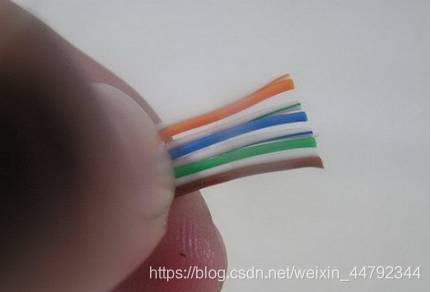

2)理线将裸露的8根双绞线分开,确定是直通线还是交叉线,按照标准线序捋直排列好,并用网线钳将末端剪齐,保留1.2厘米左右,如图-4所示。
图-4

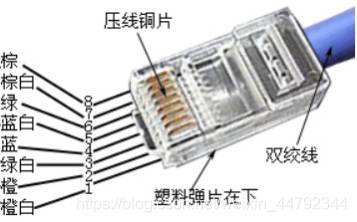

排列好的每条芯线分别对应RJ-45水晶头的1-8针脚,如图-5所示。
图-5
3)压线头将整理好的双绞线芯线平稳捏住(末端保持整齐),插入到RJ-45水晶接头中(塑料卡扣朝下,开口朝向网线),如图-6所示。
