戴尔服务器引导盘装2008,DELL R720服务器安装Windows Server 2008 R2系统的图文详解

说明：此文章中所有图片均为网络搜集，所以不一定为DELL R720服务器安装界面，但可保证界面内容接近DELL R720安装界面

一、  安装前准备物品

DELL R720服务器及其相关硬件

DELL Systems Management Tools and Documentation 光盘

Windows Server 2008 R2正版安装盘

二、  配置服务器RAID

1.  开机自检界面按照屏幕提示，按Ctrl+R进入RAID配置界面，如图2-1所示：

图2-1 开机自检界面

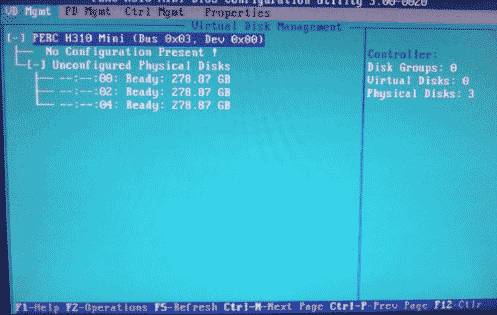

2.  等待一小会儿，系统自动进入虚拟磁盘管理器(Virtual Disk Management)，准备开始配置RAID，如图2-2所示：

注：此界面中按Ctrl+N和Ctrl+P可进行界面切换。

图2-2 虚拟磁盘管理器界面

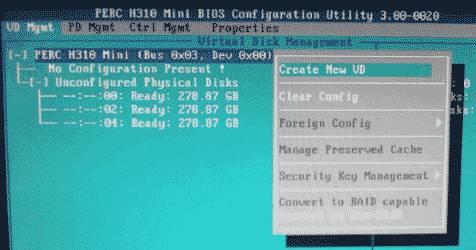

3.  此时虚拟磁盘为空，按上下键使光标停留在阵列卡型号所在行(图中的PERC H310 Mini)，按F2弹出菜单，选择Create New VD创建新的虚拟磁盘，如图2-3所示：

图2-3 创建虚拟磁盘菜单项

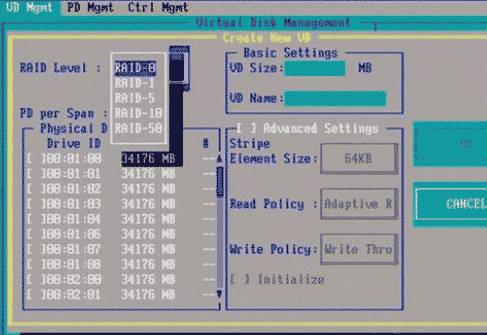

4.  在RAID Level选项按回车会出现支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据硬盘数量不同，此处出现的选项可能也会有所区别。选择不同的级别，选项会有所差别。此处我们选择RAID1，按回车确认。如图2-4所示：

图2-4 RAID Level菜单
