简介：华为交换机配置实例为网络管理员和IT初学者提供深入企业级网络设备操作的实用指南。该教程覆盖了从连接交换机、命令行配置，到VLAN设置、端口安全、端口镜像、STP、QoS和SNMP等基础和高级配置主题。教程适合初学者学习基础操作，也适合经验丰富的网络高手进行高级网络优化和故障处理。通过这些实例，用户能提升网络技能，为网络的规划、部署和维护打下坚实基础。
交换机在网络架构中扮演着至关重要的角色，它负责数据包的接收、转发以及过滤等关键任务。正确配置交换机对于维护网络的正常运行和性能优化至关重要。网络管理员需要了解交换机的基础知识，以便能够合理地部署和管理网络。
交换机的主要组件包括端口、处理器、内存以及固件。端口用于连接网络中的其他设备或交换机。处理器和内存则负责处理和存储数据包转发所需的指令和信息。固件中嵌入的操作系统（如华为的VRP）则负责执行配置和运行交换机。
交换机按照不同的标准有多种分类，包括二层交换机、三层交换机、堆叠式交换机和管理型交换机。二层交换机在数据链路层工作，主要处理MAC地址；三层交换机还能够在网络层处理IP地址。堆叠式交换机可以多台物理设备逻辑上合并为一台设备使用。管理型交换机支持远程管理功能，便于进行网络监控和维护。
在了解了交换机的基本原理和组件之后，接下来的章节将介绍具体的配置方法以及如何通过不同的连接工具进行管理。请继续关注后续章节以掌握更多实战技巧。
在深入探讨CLI配置方法和连接工具之前，我们必须了解交换机的种类和它们各自的应用场合，以及一些必备的网络基础知识和术语。
交换机按照不同的分类标准有不同的类型。按照功能来分，可以分为二层交换机、三层交换机、多层交换机等。按结构来分，有固定端口交换机、模块化交换机等。
交换机的应用场合：
要成功配置和管理交换机，必须掌握以下网络基础知识和术语：
掌握CLI（命令行接口）界面的基本操作是进行交换机配置的基础。
登录CLI界面通常通过控制台或远程的方式进行。通过控制台访问时，需要使用专门的控制台线连接交换机的控制台端口。
登录命令：
system-view
退出CLI界面使用以下命令：
quit
或者
return
CLI命令行提供了多种命令用于配置和管理交换机。以下是一些常用的命令和快捷键：
display version ：显示系统版本信息。 display current-configuration ：显示当前配置。 save ：保存当前配置到存储设备。 undo ：撤销上一步操作。 ? ：查询命令帮助信息。 快捷键：
Tab ：自动补全命令。 Ctrl+C ：中断当前命令或进程。 Ctrl+Z ：退出当前视图返回上一级视图。 正确选择和使用连接工具是网络工程师进行日常工作的基本技能。
连接设置步骤如下：
故障排除技巧：
在本章节中，我们为配置华为交换机搭建了基础，涵盖了交换机类型、必备网络知识、CLI基本操作和连接工具选择与使用。这些知识和技能是进行后续高级配置和管理的前提。在掌握这些基础知识后，就可以进一步探索华为交换机的启动与登录操作以及基本配置学习。
在初步接触华为交换机时，了解其启动流程至关重要，它能帮助我们更快地诊断问题。当交换机上电后，它会执行一系列的自检过程，称为POST（Power-On Self-Test）。自检通过后，交换机会加载操作系统，通常这个过程称为引导加载程序（Bootloader）。引导加载程序负责加载操作系统镜像（如VRP系统），完成这一系列操作后，交换机最终启动并进入初始化的用户视图状态。
在启动过程中可能会遇到的常见问题包括但不限于：
系统启动完成后，需要进行一系列检查和诊断，确保设备运行正常。检查项目通常包括：
通过控制台端口连接交换机是最直接和常用的登录方式。首先需要准备一条Console线，并连接到交换机的Console端口和PC的串口（或通过USB转串口的适配器）。然后使用终端仿真程序，如SecureCRT或PuTTY，打开一个会话，选择正确的COM端口并设置适当的波特率（如9600）进行连接。
登录控制台端口通常需要执行以下步骤：
示例代码块：
system-view
Enter system view, return user view with Ctrl+Z.
[Huawei] sysname MySwitch
[MySwitch]
远程登录交换机可以让网络管理员在不在现场的情况下对设备进行管理和配置。远程登录包括Telnet和SSH两种方式，但出于安全考虑，推荐使用SSH。
通过SSH远程登录交换机的步骤大致如下：
示例代码块（使用SSH客户端连接到交换机）：
ssh [用户名]@[交换机IP地址]
除了CLI（命令行界面）外，现代交换机还支持通过Web界面进行登录和管理。这种方法对图形界面友好，适合不熟悉命令行操作的用户。
通过Web界面登录通常步骤如下：
示例代码块（无，因是图形界面操作）
为了保护网络安全，建议只在可信网络中使用Web界面，并确保所有登录过程都通过HTTPS进行，以保证通信的安全性。
在上一章中，我们学习了华为交换机的启动与登录操作，对于交换机的使用有了初步的了解。在这一章里，我们将深入探讨如何对交换机进行基本配置。这包括理解配置模式和命令行基础、设备接口配置以及网络参数设置等内容。这些是网络工程师进行网络部署和故障排查时的必要技能。
华为交换机有三种配置视图：用户视图、系统视图和接口视图。它们分别用于不同的配置和管理场景。
system-view 命令进入，用于进行系统级别的配置，比如修改主机名、配置管理接口等。 interface 命令进入。用于配置接口相关的参数，例如IP地址、端口速率等。 # 进入系统视图
system-view
# 进入接口视图（假设为GigabitEthernet0/0/1）
interface GigabitEthernet0/0/1
掌握一些常用的命令对于管理交换机至关重要。例如， display 命令用于显示信息， save 命令用于保存配置。
# 显示当前版本信息
display version
# 保存当前配置到设备
save
进行配置更改后，为了确保更改在交换机重启后依然有效，务必保存配置。
在进行接口配置之前，了解交换机端口的命名规则和类型是必须的。不同类型的端口用于不同的目的，例如连接到服务器的端口可能需要更高的带宽和可靠性。
华为交换机的接口类型众多，如 GigabitEthernet 、 Ten-GigabitEthernet 、 Ethernet 等，每个类型可能还包括多个端口号，如 GigabitEthernet0/0/1 。
在接口视图中，可以配置端口的IP地址、速率、双工模式等参数。
# 在接口视图中配置IP地址
ip address 192.168.1.1 255.255.255.0
# 配置端口速率和双工模式
speed 1000
duplex full
配置接口参数时，需要根据网络设计的具体需求来选择合适的设置。
IP地址配置是网络管理的基本技能。根据网络规模和结构，可能需要手动配置静态IP地址或通过DHCP自动获取IP地址。
# 配置一个静态IP地址
interface Vlanif1
ip address 192.168.1.1 255.255.255.0
管理好IP地址，避免IP冲突和地址盗用，可以保证网络的稳定性和安全性。
路由协议使得不同的网络之间可以互相通信。华为交换机通常支持静态路由和动态路由协议如RIP, OSPF等。
# 配置静态路由
ip route-static 0.0.0.0 0.0.0.0 192.168.122.1
正确配置路由协议能够确保数据包高效地传输到目的地。
以上章节为基本配置学习，介绍了华为交换机的基本配置方法，包括不同配置视图的使用、接口参数的配置以及网络参数的设置。在后续章节中，我们将探讨更高级的配置主题，如VLAN的创建与配置、端口安全、QoS策略等。了解和掌握这些内容，是网络工程师进行高效网络管理和故障排查的关键。
在了解了华为交换机的基本配置之后，本章节将深入探讨一些高级配置和管理功能，这些都是在构建稳定、高效网络时不可或缺的要素。我们会依次讨论VLAN的创建与配置、端口安全、端口镜像、STP协议、QoS策略、SNMP协议以及一些高级配置主题，如静态/动态路由、NAT、负载均衡和高可用性技术。

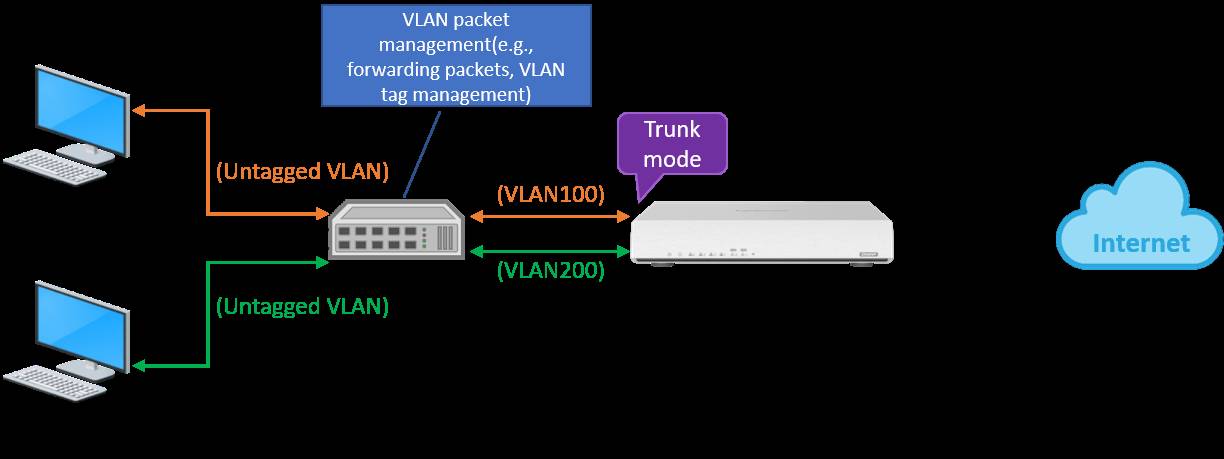

VLAN（虚拟局域网）是网络管理中的一项重要技术，它允许管理员将一个物理网络划分为多个逻辑上的分隔网络。这提高了网络的灵活性，并有助于限制广播域，从而优化网络流量，增强安全性。
以下是一个创建VLAN并将其应用到接口的示例配置步骤：
<Huawei> system-view
[Huawei] sysname VLAN_Switch
[VLAN_Switch] vlan batch 10 20
[VLAN_Switch] interface GigabitEthernet 0/0/1
[VLAN_Switch-GigabitEthernet0/0/1] port link-type access
[VLAN_Switch-GigabitEthernet0/0/1] port default vlan 10
在这个例子中，我们首先通过 vlan batch 命令批量创建了两个VLAN（ID为10和20）。然后，我们将接口 GigabitEthernet0/0/1 配置为访问模式，并将其默认VLAN设置为10。
端口安全是交换机端口的一项特性，用来限制可以连接到该端口的MAC地址数量。它常用于防止未授权的访问和增加网络层的安全性。
下面是一个配置端口安全特性的步骤示例：
[VLAN_Switch] interface GigabitEthernet 0/0/2
[VLAN_Switch-GigabitEthernet0/0/2] port link-type access
[VLAN_Switch-GigabitEthernet0/0/2] port access vlan 20
[VLAN_Switch-GigabitEthernet0/0/2] port-security enable
[VLAN_Switch-GigabitEthernet0/0/2] port-security max-mac-count 2
在这里，我们配置了接口 GigabitEthernet0/0/2 的端口安全特性，启用端口安全，并设置最大允许的MAC地址数量为2。
端口镜像是交换机的一种监控功能，可以将一个端口的流量复制到另一个监控端口，用于分析网络状态或故障排查。
配置端口镜像的命令如下：
[VLAN_Switch] interface GigabitEthernet 0/0/3
[VLAN_Switch-GigabitEthernet0/0/3] monitor-session 1 source interface GigabitEthernet 0/0/1
[VLAN_Switch-GigabitEthernet0/0/3] monitor-session 1 destination interface GigabitEthernet 0/0/2
在这段配置中，我们将接口 GigabitEthernet0/0/1 的流量复制到监控端口 GigabitEthernet0/0/2 上。
STP（生成树协议）通过防止网络中的环路，确保网络中的任意两个节点之间只有一条逻辑路径，从而提高了网络的稳定性。
STP配置的基本命令如下：
[VLAN_Switch] stp mode stp
[VLAN_Switch] stp enable
在这段配置中，我们将交换机的STP模式设置为STP，并启用了STP。
QoS（服务质量）是对网络流量的管理策略，通过优先处理重要业务流量，来确保网络资源得到合理分配。
配置QoS的一个例子如下：
[VLAN_Switch] traffic classifier QoSClass match-any
[VLAN_Switch] traffic behavior QoSBehavior
[VLAN_Switch] traffic policy QoS-Policy
[VLAN_Switch] interface GigabitEthernet 0/0/1
[VLAN_Switch-GigabitEthernet0/0/1] traffic-policy QoS-Policy inbound
在这个配置中，我们创建了一个QoS类 QoSClass ，定义了一个行为 QoSBehavior ，然后创建了一个QoS策略 QoS-Policy ，并将其应用到 GigabitEthernet0/0/1 接口上。
SNMP（简单网络管理协议）允许管理员远程监控和管理网络设备。
配置SNMP的基本步骤如下：
[VLAN_Switch] snmp-agent community read public access Ethernet0/0/1
[VLAN_Switch] snmp-agent sys-info version v2c
[VLAN_Switch] snmp-agent target-host trap address udp-domain 192.168.1.10 params securityname public
在这个例子中，我们配置了SNMP代理，设置了一个只读社区字符串 public ，将SNMP版本设置为v2c，并配置了陷阱目的地。
静态路由需要手动配置，而动态路由协议如OSPF、IS-IS则可以通过协议自动学习路由。
NAT（网络地址转换）可以将私有IP地址转换为公有IP地址，而负载均衡可以将流量分发到多个服务器。
高可用性（HA）技术确保网络的关键服务可以持续运行，即使在故障情况下也能快速恢复。
在本章节中，我们深入介绍了华为交换机的高级配置和管理功能。接下来的章节将聚焦于网络故障排除和性能优化，帮助你进一步提升网络运维的效率和网络的稳定性。
