华为S5720交换机配置教程：开启Web管理功能

华为S5720交换机Web登录配置指南

华为S5720系列交换机支持通过Web界面进行管理，这是一种图形化的操作方式，比命令行更直观易用。以下是配置S5720交换机开启Web登录的详细步骤。

一、准备工作

1. 连接设备：使用Console线连接交换机的Console口和电脑的串口（如无串口，可使用USB转串口线）
2. 终端软件设置：打开终端软件（如PuTTY、Xshell等），设置波特率为9600，数据位8，停止位1，奇偶校验无，流量控制无
3. 登录交换机：使用默认用户名"admin"和密码"admin@huawei.com"登录

二、基础配置步骤

1. 配置管理IP地址

华为S5720交换机有两种方式配置管理IP：

方式一：通过VLAN接口配置（推荐）

system-view
[HUAWEI] sysname SW1  # 可选，修改设备名称
[SW1] vlan 10  # 创建管理VLAN
[SW1-vlan10] quit
[SW1] interface vlanif 10  # 进入VLAN接口
[SW1-Vlanif10] ip address 192.168.1.1 24  # 配置IP地址和掩码
[SW1-Vlanif10] quit

方式二：通过MEth接口配置（使用独立管理口）

system-view
[HUAWEI] interface meth 0/0/1  # 进入管理接口
[HUAWEI-MEth0/0/1] ip address 192.168.1.1 255.255.255.0
[HUAWEI-MEth0/0/1] quit

注意：VLAN接口方式更灵活，允许通过任意接入端口访问管理界面；MEth方式更安全，只能通过专用管理口访问

2. 配置端口（如使用VLAN接口方式）

[SW1] interface gigabitethernet 1/0/1  # 进入与PC连接的端口
[SW1-GigabitEthernet1/0/1] port link-type access  # 设置为access模式
[SW1-GigabitEthernet1/0/1] port default vlan 10  # 加入管理VLAN
[SW1-GigabitEthernet1/0/1] quit

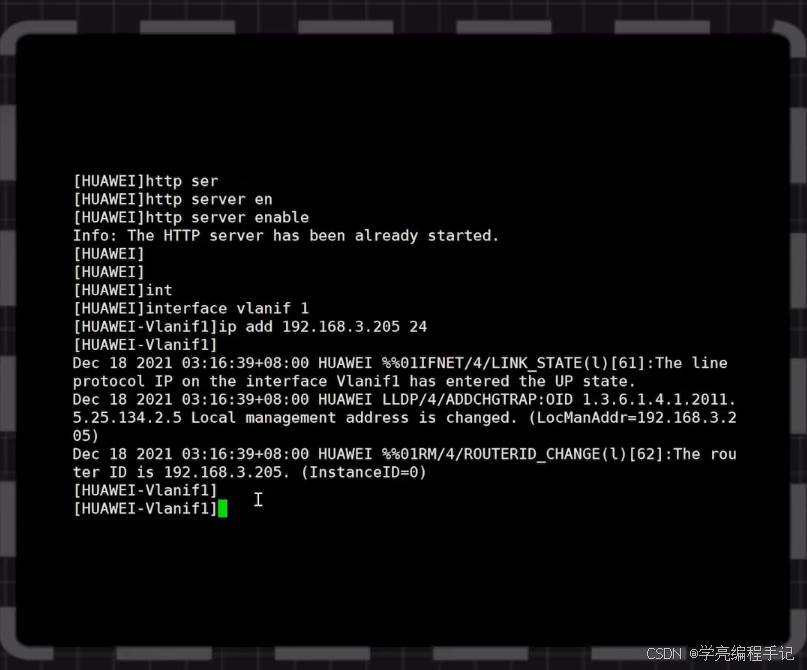

3. 开启HTTPS服务

[SW1] http secure-server enable  # 开启HTTPS服务

注意：HTTPS服务默认可能是开启的，如果被关闭才需要此命令

三、配置Web用户

1. 创建本地用户

[SW1] aaa  # 进入AAA视图
[SW1-aaa] local-user admin password irreversible-cipher Admin@123  # 创建用户和密码
[SW1-aaa] local-user admin privilege level 15  # 设置用户权限级别(15为最高)
[SW1-aaa] local-user admin service-type http  # 允许通过HTTP/HTTPS访问
[SW1-aaa] quit

密码安全建议：使用包含大小写字母、数字和特殊字符的复杂密码

2. 可选：修改Console密码

[SW1] user-interface console 0
[SW1-ui-console0] authentication-mode password
[SW1-ui-console0] set authentication password cipher Console@123
[SW1-ui-console0] quit

四、保存配置

[SW1] quit
<SW1> save  # 保存配置

系统会提示确认，输入"Y"保存配置

五、通过Web登录

1. PC端设置：将PC的IP地址设置为与管理IP同网段（如192.168.1.100/24）
2. 浏览器访问：在浏览器地址栏输入https://192.168.1.1（使用配置的管理IP）
3. 登录认证：输入用户名"admin"和设置的密码
4. 安全警告处理：首次访问可能会提示证书不安全，可暂时忽略继续访问

六、其他注意事项

1. 浏览器要求：推荐使用Chrome 54+、Firefox 53+、Edge或IE11等现代浏览器
2. 防火墙设置：确保PC防火墙未阻止HTTPS访问
3. 恢复出厂设置：如忘记密码，可通过Reset按钮恢复出厂设置
4. 安全建议：
   • 定期修改密码
   • 限制访问IP（通过ACL）
   • 考虑关闭HTTP服务（只保留HTTPS）
5. 高级功能：Web界面支持VLAN配置、端口管理、QoS等大部分日常管理功能

七、常见问题解决

1. 无法访问Web界面：

   • 检查IP地址配置是否正确
   • 确认PC与交换机之间网络连通（ping测试）
   • 检查HTTPS服务是否开启（display http server）

2. 登录后无权限：

   • 确认用户权限级别设置为15
   • 检查用户服务类型包含http

3. 证书警告：

   • 交换机使用自签名证书，可导出并安装到受信任的根证书颁发机构

---
