华为三层交换机配置步骤_华为实验实战演示：利用三层交换机配置VRRP

(一)实验拓扑及描述

1. 网络拓扑如图所示；

2. PC为VLAN10的用户；SW3纯当二层交换机使用，SW1及SW2为汇聚交换机，PC的网关在汇聚交换机上。

(二)实验需求

1. 在SW3上创建VLAN10，将连接PC的端口加入VLAN10中；

2. 在SW1及SW2上创建VLAN10，同时配置vlanif接口；

3. 在SW1及SW2的vlanif10上分别配置VRRP组，VRRP组的虚拟IP作为对应VLAN的用户网关(192.168.10.254)。SW1为VRRP组的主，SW2为VRRP组的备；

4. 当SW1挂掉的时候，PC要求依然能够ping通网关192.168.10.254。

(三)实验步骤及配置

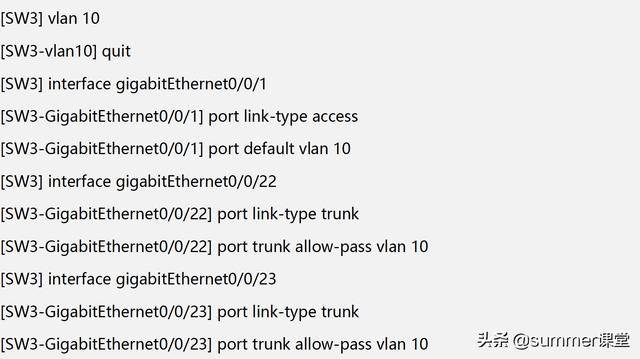

接入层交换机SW3的配置如下：

#SW3的配置比较简单，就是创建VLAN10，然后将连接PC的接口配置为access口并加入VLAN10，另外将连接两台汇聚交换机的接口配置为Trunk并放行vlan 10。

汇聚交换机SW1的配置如下：
