简介：在企业级网络环境中，高效地管理和调试思科交换机对确保网络性能和稳定性至关重要。本文全面介绍了思科交换机调试的基础和高级工具及其应用，包括CLI、日志记录、端口镜像、网络诊断工具，以及SDS、TFTP服务器和网络分析工具如WireShark。此外，还包括配置备份恢复、性能监控、网络性能优化策略，以及通过CCNA和CCNP等认证深化技能的途径。
在当今的网络世界，交换机是构建稳定网络架构的基石，尤其是思科交换机，由于其卓越的性能和广泛的应用，一直受到IT专业人士的青睐。调试工具对于维护和优化网络运行至关重要，它们提供了故障诊断、性能监控和安全防护的手段。本文旨在概述思科交换机中常用的调试工具，并简要介绍其用途和重要性，从而为后续章节中更深入的分析和应用奠定基础。
下一章，我们将深入了解如何使用命令行接口（CLI）进行网络状态监控，并介绍日志记录对于问题诊断的价值。
在现代网络管理中，CLI（命令行界面）是网络管理员进行设备配置、监控和故障排除的重要工具。掌握CLI命令的基本使用方法是每个网络工程师的必备技能，它允许我们以文本形式直接与交换机交互。
CLI命令基础是网络配置和故障排除的起点。以下是一些常用的CLI命令及其应用：
enable # 进入特权模式
configure terminal # 进入全局配置模式
show running-config # 查看当前运行配置
show interfaces status # 查看所有接口状态
这些命令提供了进入不同管理级别的能力，并能够查看和分析交换机的配置和状态。例如， show interfaces status 命令可以显示接口的详细状态，包括是否处于up状态，以及接收和发送的数据包数量。
实时监控网络状态是维护网络健康的重要手段。使用CLI命令进行实时监控主要包括以下几个方面：
show ip interface brief # 快速查看接口的IP状态
show mac address-table # 显示MAC地址表
show processes # 显示交换机上运行的进程
通过这些命令，可以及时发现网络中的异常情况，比如端口流量过载或连接问题，并迅速作出响应。值得一提的是， show processes 命令能够提供CPU利用率的信息，这对于检测潜在的性能瓶颈至关重要。
网络设备通过生成日志信息来记录其运行状态和故障，这对于问题诊断和网络监控至关重要。
设置日志级别可以让我们对网络事件的严重性进行分类，并对日志信息进行优先级排序。常用的日志级别包括：
logging trap informational # 设置日志级别为信息性
当网络出现故障时，问题诊断流程显得尤为重要。它通常包括以下步骤：
show log 命令查看日志信息，寻找可能的问题线索。 show interfaces 等命令检查接口状态和性能。 show version 和 show running-config 等命令对比配置文件。 流程图可以帮助我们可视化这一诊断过程：
graph TD;
A[开始问题诊断] --> B[查看日志信息];
B --> C[检查接口状态];
C --> D[分析日志中的错误];
D --> E[对比配置文件];
E --> F[确定问题和解决方案];
以上命令和流程图对于诊断交换机或路由器中的常见问题至关重要，它们为网络管理员提供了一个系统的诊断框架，从而能够快速而有效地解决问题。
在现代网络环境中，监控网络活动和分析流量是网络管理和维护不可或缺的一部分。通过有效的监控和分析工具，网络管理员可以及时发现网络问题，优化性能，保障网络的安全性。本章将深入探讨端口镜像、网络诊断工具以及SDS/SPAN工具在流量监控与分析中的应用。
端口镜像是一种网络监控技术，允许网络管理员将一个或多个端口的流量复制到另一个端口，用于监控或故障排查。这个过程对于监控网络活动、确保网络性能和安全性来说非常关键。
端口镜像的原理基于交换机的内部机制，交换机可以被配置为将一个端口的所有进出流量复制到另一个配置为“镜像端口”的端口上。这使得网络分析工具可以接收到流量副本而不会影响原始网络的正常流量。端口镜像可以是本地的，也可以是远程的（通过VLANs）。
配置端口镜像需要在网络设备上启用相应的端口镜像功能，并正确设置源端口和目的端口。具体配置方法依设备型号而异，但通常涉及到登录到交换机的CLI并执行相关命令。
# 一个示例配置过程
Switch(config)# monitor session 1 source interface FastEthernet0/1 both
Switch(config)# monitor session 1 destination interface FastEthernet0/2
在这个例子中，我们创建了一个镜像会话（session 1），将FastEthernet0/1端口的所有进出流量复制到FastEthernet0/2端口。 both 表示复制入站和出站流量。
端口镜像技术广泛应用于网络监控、安全检查和故障诊断等场景。例如，在网络攻击检测中，可以将涉及流量的端口镜像到一个特定的监控端口，然后使用安全工具分析复制的流量。当网络出现问题时，端口镜像可以帮助快速定位问题所在，因为网络管理员可以直接观察到问题端口的实时流量。
网络诊断工具是网络管理中不可或缺的一部分， ping 和 traceroute 是最常用的两个网络诊断工具。
ping 是一个非常基本的网络工具，用来测试数据包是否能够到达目的地。当输入 ping [目标地址] 命令后，它会发送ICMP回声请求消息到指定的IP地址，并等待回声应答。通过分析应答的时间和完整性，可以判断目标主机的可达性和连通性。
# 示例ping命令
ping -c 4 192.168.1.1
traceroute 用于追踪从源主机到目标主机经过的路径。它通过发送一系列具有递增的TTL（Time To Live）值的数据包，并记录每个数据包到达每个节点时的往返时间，从而描绘出完整的路由路径。
# 示例traceroute命令
traceroute 192.168.1.1
在实际网络故障排查中， ping 常被用于检测网络连接状态。如果连续几次ping操作失败，可能说明网络连接存在问题。而 traceroute 可以帮助诊断数据包丢失的具体位置，当数据包在某段路由上丢失时，管理员可以通过 traceroute 的输出来定位问题所在。

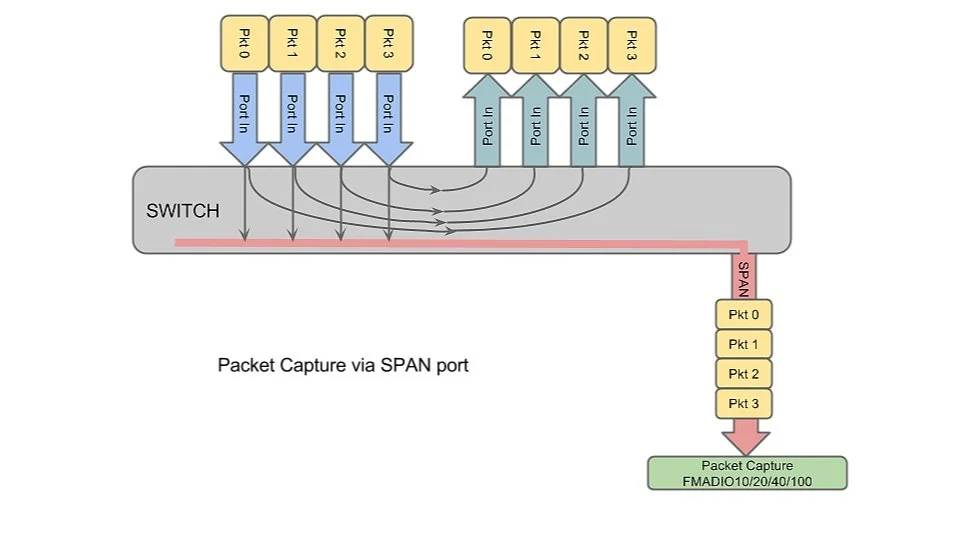

系统化数据捕获（SDS）和交换端口分析器（SPAN）是网络设备中的功能，用于复制和分析交换机端口的数据。
在配置SDS/SPAN时，需要指定源端口或VLAN以及镜像目标端口。用户可以镜像所有流量或特定类型流量（比如IP协议类型、VLAN ID等）。配置SPAN时，一般需要登录到交换机的CLI并输入命令来启用这一功能。
# 示例SDS/SPAN配置命令
Switch(config)# monitor session 1 source interface FastEthernet0/1
Switch(config)# monitor session 1 destination interface FastEthernet0/2
流量监控包括记录流经网络的详细数据，分析网络的使用情况和性能。流量监控工具能够帮助管理员了解哪些类型的流量在网络中占主导地位，及时发现可能的网络拥堵点，并进行相应的优化。通过分析流量模式，管理员可以优化网络结构，减少拥塞，提高整体性能。
graph LR
A[开始] --> B[配置端口镜像]
B --> C[捕获网络流量]
C --> D[使用分析工具进行流量分析]
D --> E[识别网络性能瓶颈]
E --> F[制定性能优化策略]
F --> G[实施优化]
G --> H[验证优化效果]
这张流程图展示了网络流量监控与分析的完整过程，从配置端口镜像开始，到最终的性能优化验证。
通过本章节的介绍，我们深入探讨了网络监控与流量分析的关键工具和技术。下一章节，我们将着眼于高级调试技巧和网络管理的提升。
debug 的深入应用 在处理复杂的网络问题时，传统的监控和诊断工具可能不足以快速定位问题。这时，需要采用更高级的调试技巧。CLI（命令行界面）提供了强大的调试命令，如 debug ，它允许管理员实时查看和分析交换机的行为。这一部分将深入探讨 debug 命令的高级用法，并通过实例解析来说明其应用。
debug 命令的高级用法 debug 命令在思科设备中是一个非常强大的工具，它能够输出大量的调试信息，帮助工程师深入理解交换机的内部活动。使用 debug 命令时，你可以指定特定的事件或协议来观察。例如，你可以开启以太网链路状态的调试信息，或者针对特定的路由协议输出详细的日志。
要使用 debug 命令，首先需要登录到交换机的CLI界面，并进入特权模式：
enable
configure terminal
然后，你可以开启特定的调试功能：
debug ip routing
该命令将输出有关IP路由选择的调试信息。要停止调试输出，可以使用：
no debug all
在实际应用中，不建议在生产环境中随意开启 debug 命令，因为大量的调试信息会严重影响设备的性能，并可能填满日志缓冲区。在开启 debug 之前，应该设定好日志级别和过滤条件，确保只记录与当前问题相关的日志。
例如，如果网络中断问题只发生在特定的VLAN中，你可以使用以下命令来过滤调试信息：
debug condition source-vlan 100
在应用 debug 命令时，还应该考虑以下最佳实践：
- 在低负载时段使用 debug 。
- 使用过滤条件减少不必要的输出。
- 及时关闭 debug 来避免对性能的影响。
- 将 debug 输出重定向到日志服务器，以便于跟踪和分析。
TFTP（Trivial File Transfer Protocol）是一种简单的文件传输协议，常用于网络设备的配置文件备份和恢复。在一个组织中配置多个思科交换机时，TFTP服务器可以提供一个中央存储点来保存和管理这些配置文件。
搭建TFTP服务器通常涉及到选择合适的软件，如SolarWinds TFTP Server或Windows内置的TFTP服务，然后进行配置。以下是在Windows系统上搭建TFTP服务器的基本步骤：
tftp -i <TFTP服务器IP> PUT <filename>
tftp -i <TFTP服务器IP> GET <filename>
使用TFTP服务器管理交换机配置时，有一些最佳实践可以保证操作的效率和安全性：
Cisco Network Assistant（CNA）是思科提供的一款免费的网络管理工具，它拥有图形用户界面（GUI），使得网络设备的配置和管理变得更加直观和简单。
CNA将常见的网络管理任务集成在一个易于使用的界面中，支持自动发现网络中的思科设备，简化了交换机和路由器的配置过程。它还提供设备间的比较功能，帮助管理员识别配置的不一致之处。
通过CNA，管理员可以执行以下任务：
在实例演练中，我们将演示如何使用CNA来配置和管理一个小型网络的思科交换机。以下是使用CNA的基本步骤：
在进行配置时，CNA会提供一个步骤列表，引导管理员完成设置，确保配置的正确性。而网络状态和性能监控功能则提供了图表和报告，让管理员可以直观地了解网络的健康状况。
作为网络安全工程师的利刃，WireShark是一个跨平台的网络封包分析工具，适用于Windows、Linux和macOS系统。安装WireShark后，您可以开始捕获和分析经过您设备的网络流量。以下是一个基础的安装和捕获流程：
捕获网络流量的简单示例代码块：
# 使用命令行启动网络接口enp0s3的捕获
tshark -i enp0s3
利用WireShark的强大功能，用户可以进行深层封包分析，发现潜在的安全威胁。例如，跟踪HTTP会话，观察TCP流，检测异常流量模式，发现DoS攻击等。
http ）缩小捕获结果的范围。 一个具体的操作步骤是：
ip.addr == 192.168.1.1 来过滤特定IP地址的通信。 网络配置的备份是网络管理中的重要一环。备份可以避免灾难性故障造成的配置丢失，同时也是审计和问题排查的宝贵资源。
# 进入特权模式
enable
# 切换到全局配置模式
configure terminal
# 保存当前配置到TFTP服务器
copy running-config tftp:
在设备发生故障时，能够快速有效地恢复配置是保证网络稳定的关键。配置恢复过程如下：
# 进入特权模式
enable
# 切换到全局配置模式
configure terminal
# 从TFTP服务器恢复配置
copy tftp: running-config
配置审计能够确保网络配置符合公司政策，防止安全漏洞。审计步骤如下：
环回测试是一种诊断技术，用于验证网络设备自身的功能，以及验证已配置的网络服务。环回测试主要通过发送测试流量，然后捕获和分析这些流量来实现。
# 创建环回接口并配置IP地址
interface loopback 0
ip address 192.168.1.1 255.255.255.0
为了确保网络的性能和稳定性，需要定期监控一系列性能指标。关键指标包括：
性能优化是一个持续的过程，涉及对交换机参数的调整，以提高网络性能和效率。常见的调优策略包括：
VLAN（虚拟局域网）配置能有效地隔离广播域，提高网络安全性。QoS（服务质量）配置则用于管理网络流量，确保重要数据的传输。
# 创建VLAN 10，并命名为Engineering
vlan 10
name Engineering
# 为VoIP流量设置优先级队列
class-map match-any VOIP
match protocol RTP
policy-map VOIP-Policy
class VOIP
priority level 1
interface GigabitEthernet0/1
service-policy output VOIP-Policy
STP（生成树协议）及其变种RSTP和MSTP用于防止网络中的环路。配置这些协议可增强网络的稳定性和可用性。
# 启用STP
spanning-tree mode pvst
spanning-tree vlan 10 priority 4096
# 启用RSTP
spanning-tree mode rapid-pvst
Port Security是一种通过限制端口接入设备数量来增强网络安全性的方式。通过限制端口能够连接的MAC地址数量，可以有效防止未授权的设备接入网络。
# 在接口上启用Port Security并限制最多允许两个MAC地址
interface FastEthernet0/1
switchport mode access
switchport port-security
switchport port-security maximum 2
实施Port Security后，网络管理员需要定期评估安全策略的效果，包括违规事件的记录和对网络稳定性的影响。
# 查看端口违规事件
show port-security interface FastEthernet0/1违
CCNA（Cisco Certified Network Associate）和CCNP（Cisco Certified Network Professional）是思科提供的网络认证，代表了不同的技能水平。CCNA是基础认证，而CCNP是进阶认证。
持有这些认证的网络工程师往往更受雇主欢迎。认证不仅证明了个人的专业技能，还能提升薪资待遇和个人职业发展。
提升个人在市场中的就业能力。
认证是网络专业发展的重要组成部分，持续的专业认证有助于保持知识的更新和技能的提升。
