云南机房建设整体解决方案、华为智能模块化数据中心机房

2024-11-29 23:38:41 机房维保 28 ℃ 0 评论

一、模块化数据中心介绍

云南九创科技是一家专注于,云南数据中心机房一体化建设解决方案的高科技企业,公司以实现 “领先的智慧数据中心解决方案”为目标,为云南企业事业单位提供:数据中心设计、机房建设实施、机房设备供应和机房运维等服务及整体解决方案,建设案例广泛应用于教育、烟草、政府、交通、能源、医疗、金融、互联网等各行业,我们将为您打造一个安全、智能、绿色、先进的数据中心。

云南华为模块化机房建设解决方案、云南九创科技数据中心设计 吴经理:13698746778 QQ:463592055

目前,公司已经和华为技术有限公司、维谛技术、英威腾电源、英维克精密空调、海德森精密配电产品、南都蓄电池等国内外知名厂商签署服务合作协议。我们将为每一位客户提供高可靠性、创新的产品,智能化、集成化控制的解决方案和业内专业的服务及技术支持,满足客户的高标准建设需求。

公司数据中心主要产品线包括:UPS不间断电源、精密空调、铅酸免维护电池、机房动力环境监控、KVM、机房智能运维系统、稳压电源、视频门禁、传输接入、数通安全等。专业为用户提供全套机房数据中心建设方案、模块化数据中心解决方案、数据机房搬迁解决方案、机房集中动力环境监控解决方案、数据中心智能运维服务解决方案、涉密数据中心和涉密信息系统解决方案。可为客户提供机房巡检维保服务、供配电改造服务、数据中心改造服务、UPS及精密空调安装维修服务、机房应急演练服务、机房驻场维护服务等,专业的团队将成就您永远在线的数据中心。

二、室内模块化数据中心

(一)华为FusionModule2000智能微模块数据中心

1、简介

FusionModule2000 是华为新一代智能微模块,致力于为用户提供 极简、绿色、智能、安全的数据中心解决方案。FusionModule2000 采用模块化设计,将智能母线、温控、机柜、 通道、 布线、监控等集成在一个模块内。

FusionModule2000 具有一体化集成,安全可靠,节省机房占地面 积和节约能源,安装省时、省力、省心,架构兼容,快速灵活部署, 智能化监控,高效稳定制冷等特点。与此同时,华为智能微模块通 过 i3 构筑核心子系统智能化,全面提升供配电、温控系统可靠性、 节能性,并引入 AI 技术,实现供配电和制冷的智能联动控制,并对 机房资产进行自动化管理,显著提升数据中心的可靠性、可用性及 运维效率。

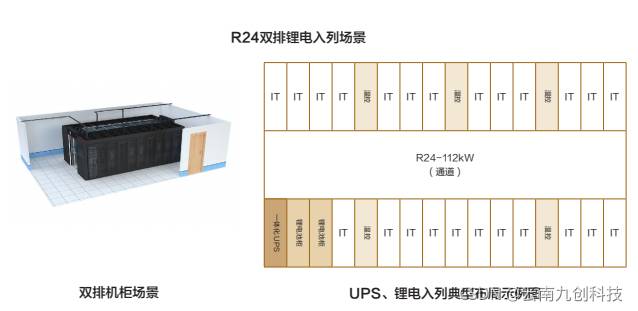

华为FusionModule2000智能微模块数据中心标准双排、云南九创科技

2、应用场景

采用风冷温控系统设计,主要应用于中小数据中心场景。设计简单, 建筑适应性强,机房层高和改造要求低,满足企业总部或大型分部、 银行总行及二级支行、政府、运 营商、教育、医疗等多个行业的数 据中心部署需求。

云南华为模块化机房建设解决方案、云南九创科技 吴经理:13698746778 QQ:463592055

3、特性&价值

  • 极简

解决方案产品化,一模块一 DC,全模块化架构,按需部署,柔性 扩容

  • 绿色

iCooling 智能寻优 * ,温控系统能耗降低 8-15%

SmartLi Inside * 支持华为智能锂电池入列,高密节地,同等负载 相同备电时间相比传统铅酸节省 70% 占地

湿膜加湿技术 * ,相比传统电极加湿,节约加湿能耗 95%

取得风冷微模块 PUE 测试认证,年平均 PUE 低至 1.245 @ 北京

  • 智能

iManager 智能营维,机房级 3D 可视化管理 *,配电、制冷容量关 键信息及告警一目了然,U 位级资产自动化管理 *,资产自动 追踪,  免人工盘点

本地 43 寸触摸大屏 * ,智能特性直观展示,降低运维难度

  • 安全

iPower 智能供配电,供电链路可视,故障精准定位,主动隔离

支持华为智能锂电池入列,高密节地,锂电池三重 BMS 管理, 保 障锂电可靠性

首创智能冷媒容量检测,冷媒容量不足提前预警,避免冷媒容量 不 足制冷量衰减导致机房产生热点

4、技术参数

项目

规格描述

微模块

单排密封 / 热通道(L×W×H):

L×2400×2410mm,L  15 m ;L×1350×2300mm,L  15 m  L×1600×2300mm,L  15 m

尺寸规格

双排密封 / 热通道(L×W×H):

L×3600×2330mm,L  15 m ;L×3400×2330mm,L  15 m  L×3600×2530mm,L  15 m

 IT 柜数量

单排:≤ 24 柜;双排:≤ 48

电源制式

380/400/415Vac,50/60Hz,3Ph+N+PE

单模 IT 负载

 125kW(UPS 内置);≤ 145kW(一体化配电柜);≤ 235kW(精密配电柜);

 310kW(智能母线)

工作环境

超低温工况(需选配低温组件):-40℃ ~45℃

T1   :-20℃ ~45℃ ;T3 工况(需选 T3 室外机):-5℃ ~55℃

走线方式

上进线上出线

安装方式

可直接水泥地面安装,也可架空地板安装

机柜

尺寸规格 (H×W×D)

2000mm×600/800mm×1200mm;2000mm×600/800mm×1100mm

2200mm×600/800mm×1200mm

可用空间

42U/47U

通孔率

前后门六角网孔门设计,通孔率 80%

IP 等级

IP20

行级风冷温控

制冷量

25kW/35kW/46kW

室内机尺寸 (H×W×D)

2000mm×300mm×1100mm(25kW);

2000mm×300mm×1200mm(35kW);

2000mm×600mm×1200mm(46kW)

输入电源

380V AC~415V AC 50/60Hz 3Ph+N+PE

制冷剂

R410A

一体 UPS

(UPS 内置)

输入电压

380/400/415Vac,50/60Hz,3Ph+N+PE

输入开关规格

 MCCB:250/400A; ATS:250/400A

输入功率因数

  0.99,  0.98

输出功率因数

1.0

额定容量

30~125kVA

负载 120kW,功率模块数 4,单个功率模块容 30kVA

负载 120kW,功率模块数 5,单个功率模块降额 25kVA 运行

输出规格

IT:2×24×40A/1P,温控:8×40A/3P  8×63A/3P, 3×10A/1P

模块效率

 96%(线性负载)

交流防雷

5kA,8/20μs

一体化配电柜

(UPS 外置)

输入电压

380/400/415Vac,50/60Hz,3Ph+N+PE

输入开关规格

IT:160/250A;温控:160A/250A(单 MCCB、双 MCCB)

输出额定容量

IT:160/250A,温控:160/250A

输出规格

IT:2×24×40A/1P,温控:8×40A/3P  8×63A/3P, 3×10A/1P

交流防雷

20kA,8/20μs

精密配电柜

(UPS 外置)

输入电压

380/400/415Vac

输入开关规格

160/250/400A

输出规格

IT:40A/1P,最大支 144 路输出空开

交流防雷

20kA,8/20μs

智能母线槽

输入电压

380/400/415V AC,50/60Hz,3Ph+N+PE

输入开关规格

250/400A/630A

输出额定电流

IT 支路输出:40A/1P

SmartLi Inside

(锂电入列)

单锂电柜

 16 个电池模块,2 组并联,每 8 个电池模块串联

锂电池柜数量

2N 场景:电池柜数  4 ;N+1 场景:电池柜数  2

典型备电时间

2 备电时间支 10min15min30min1h ( 待确 )

(二)、华为FusionModule800小型智能微模块数据中心

1、简介

FusionModule800 是新一代小型智能微模块数据中心解决方案,一体化集成配电、UPS、监控、制冷及机柜等系统。其中,基础设施一体柜集成配电、UPS、机架式温控系统、监控模块等,大幅节省机房空间。IT 机柜在基础设施一体柜两侧灵活扩展,单个模块最多支持12 个柜位,常温、低温最大支持 25kW 负载,高温最大支持 21kW IT 负载,单柜最大功率密度可达 7kW。标配单排密闭冷热通道。

华为FusionModule800小型智能微模块数据中心标准单排、云南九创科技

2、应用场景

应用于金融(支行及大型营业网点)、政府、教育、医疗、公安、交通、能源、中小企业、商业零售、运营商营业网点、室内机房等。

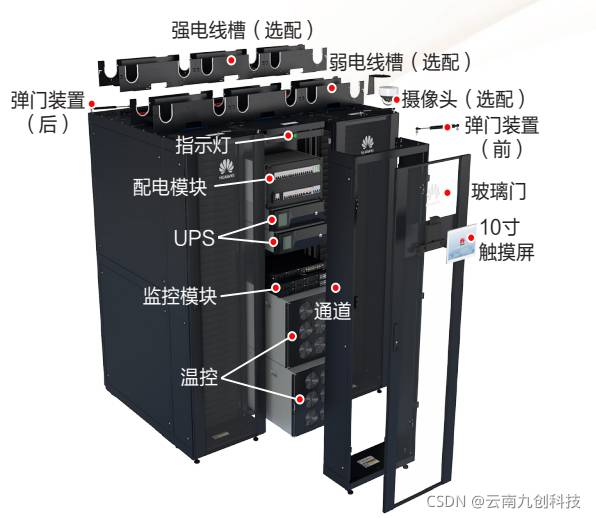

华为FusionModule800小型智能微模块数据中心剖析图

 3、特性&价值

  • 极简

所有部件工厂预制,现场只需简单并柜,4 小时完成硬件搭建,  2 天实现业务上线

支持柜内消防模块 *,即插即用免改造 绿色

  • 绿色

冷电控一体化设计 + 锂电池备电 *,节省占地 2~3 柜

密闭冷热通道设计,防尘降噪,高效制冷

  • 智能

支持人脸识别,免密码登录, 免钥匙开门

支持云上网管 * ,多网点统一管理,远程专业运维

  • 安全

轻载除湿技术,10% 负载时可靠除湿,避免机房凝露

高可靠磷酸铁锂电芯 *,更加安全

支持自动弹开门,高温时自动弹开,辅助散热

4、技术参数

项目

描述

详细参数

系统参数

电源制式

380/400/415Vac, 50/60Hz, 3Ph+N+PE

通道类型

单排,密闭冷热通道

系统防护等级

IP20

工作温度

T1*:-20℃ ~+45; T3*:-10℃ ~+55; LT*:-40℃ ~+45;

单模块机柜数量

1-12

IT 机柜数量

0~10

支持 IT 负载最大功耗

常温 / 低温工况:25kW;高温工况:21kW

单柜最大功率密度

常温 / 低温工况:7kW;高温工况:6kW

安装方式

水泥地面、架空地板

IT 机柜重量

静载:1500kg,动载:1000kg

方案尺寸

2000×(600-7400)×1350(高× 宽 × 深 mm

温控系统

温控单元制冷量

12.5kWa

温控系统典型配置

N, N+1

制冷方式

直膨式风冷

温控系统安装方式

机架式安装

风量(单台)

2600m3/h

送风方式

前送风,后回风(机架式温控)

供配电系统

防雷等级

CLASSII/C 级,In 20kA, Imax 40kA,8/20us

电源输入

单、双路可选

UPS 容量

10kVA

UPS 配置

N、N+1

UPS 输入电压范围

80~280Vac,40-70Hz,1Ph+N+PE

UPS 输出功率因数

1

UPS 整机效率

高达 96%

支持电池类型

锂电池

电池容量

100Ah @ 0.2C,350C (4800Wh @ 0.2C,350C)

电池部署方式

机架式部署

备电时间

60min~240min

维修旁路

标配

rPDU

普通型:支持 IEC 或国标插座;智能型:支持 IEC 插座

监控系统

监控系统

支持远程 WEB 界面访问,多网点统一集中监 控

本地界面

标配 10 寸 Pad 大屏显示

标配功能

烟雾传感器、温湿度传感器、智能门锁、10 寸大屏、短信 / 邮件告警,近端 APP 运维

选配功能

视频监控、漏水传感器、移动运维

推荐负载功率

T1/LT:0~8.5kW;T3:  0~7kW

T1/LT:8.5kW~17kW;T3:  7kW~14kW

T1/LT:17KW~25kW;T3:  14KW~21kW

推荐典配

典配 1A*

典配 4

典配 5

通道类型

全密闭冷热通道

UPS 配置

10+0

10*2+10

10*3+0

温控系统配置

1+0

2+0

3+0

备电方式

锂电池

IT 配电输出路数

12

12

20

(三)、华为FusionModule500微型智能模块化数据中心

1、简介

FusionModule500微型智能微模块数据中心解决方案,一体化集成UPS、配电、监控、电池在一个机柜内。所有部件工厂预制、预装、预调试,现场安装简单易行,可实现快速部署。自带远程web界面监控功能,可实现单个网点远程运维。同时,可配备华为NetEco网管系统,实现多个网点集中监控,统一管理。

华为 FusionModule500微型智能模块化数据中心建设解决方案

2、应用场景

金融、教育、医疗、公安、园区、中小企业、商业零售、运营商营 业网点等室内边缘数据中心场景。

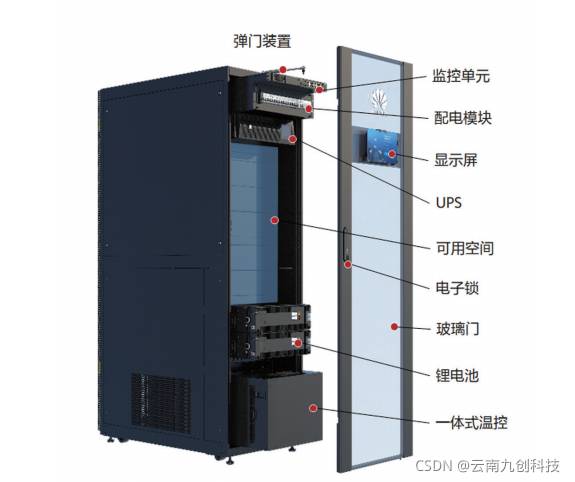

华为FusionModule500小型智能微模块数据中心剖析图

3、特性&价值

  • 极简

全工厂预制,无外机设计,免空调连管,2 小时快速部署

支持柜内消防模块 *,即插即用免改造

  • 绿色

高集成度设计,相比传统方案,节省占地 50%

密闭冷热通道设计,防尘降噪,高效制冷

支持锂电池备电 ,体积小,寿命长,TCO 更优

  • 智能

支持人脸识别,免密码登录, 免钥匙开门

支持云上网管 * ,多网点统一管理,远程专业运维

  • 安全

高可靠磷酸铁锂电芯 * ,电池更安全

支持自动弹开门,高温时自动弹开,辅助散热

 4、技术参数

项目

描述

详细参数

系统参数

220/230/240V AC,1Ph+N+PE,50/60Hz

通道封闭

密闭冷热通道

安装方式

水泥地面 / 架空地板

走线方式

机柜上走线

环境温湿度

0℃~40℃℃5~95%

海拔高度

0~1000m (1000 以上降额使用 )

系统容量

3kW

柜体尺寸

600mm( 宽 )×2000mm( 高 )×1100mm( 深 )

ICT 可用空间

≤22Ua

防护等级

IP20

重量

360KG(@3kW、1h 备电时间 )

供配电系统

输入输出

系统输入

220/230/240V AC,1Ph+N+PE,50/60Hz,63A

输出电压

220V AC,48V DC (48V 输出为选配功能,功率≤ 1500W)

UPS

UPS 容量

6kVA

UPS 配置

单 UPS

电压输入范围

80~280Vac,40-70Hz,1Ph+N+PE

功率因数

1

UPS 效率

高达 96%

锂电池

正极材料

磷酸铁锂

标准容量

100Ah @ 0.2C℃35ºC ℃4800Wh @ 0.2C℃35ºC℃

电池尺寸

442mm(宽)×130mm(高)×396mm(深)

备电时间

1h~4hb

重量

约 43kg

温控系统

制冷量

3.5kWc

风量

600m³/h

制冷模式

风冷直膨式

送风方式

前送风,后回风

安装方式

机架式安装

外形尺寸

438mm(宽)×445mm(高)×900mm(深)(不含挂耳)

监控系统

监控功能

远程 WEB 界面访问,多网点统一管理 d

本地界面

支持 10 寸 PAD 大屏展示(选配),支持人脸识别登录 / 无钥匙开门

环境监测

温湿度、烟雾、漏水检测 e,机柜门状态监测

移动运维

短信 / 邮件告警,手机 APP 移动运维 e

三、室外预制模块化数据中心

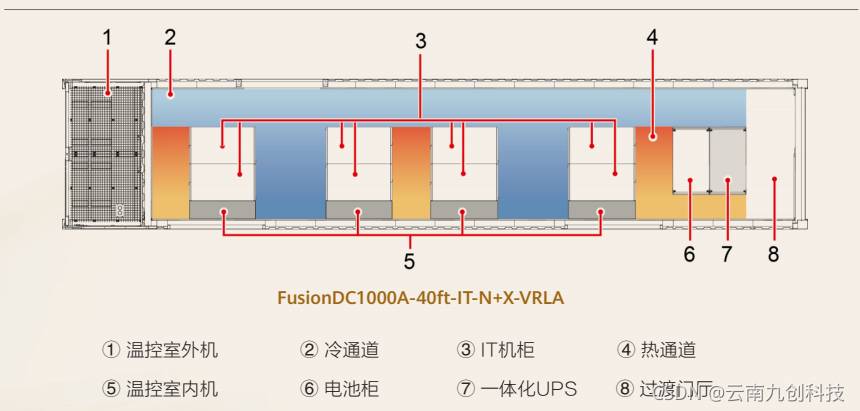

(一)、华为FusionDC1000A预制一体化数据中心

1、简介

华为FusionDC1000A预制一体化室外数据中心基础设施解决方案,集成供配电、温控、机柜、管理、消防、防雷接地等功能,用于承载IT设备并为之提供稳定、可靠、节能的动环系统。适用于多个行业及场景,具有极简、绿色、智能和安全的特性。

云南华为模块化机房建设解决方案、云南九创科技 吴经理:13698746778 QQ:463592055

 2、应用场景

  • 企业:小型数据中心
  • 政府:智慧城市、平安城市数据中心
  • 教育:高校/科研机构数据中心
  • 能源:生产/勘测现场数据中心
  • 金融:备份数据中心
  • 交通:机场/轨交/港口无机房场景供配电
  • 运营商:小型IT机房、小型IDC、DR机房及边缘DC

 3、特性&价值

  • 极简

基础设施工厂全预制,一箱一DC

无需新建楼宇,1天完成现场安装,即插即用

支持快速搬迁,灵活部署

  • 绿色

极致子系统能效设计,PUE业界领先

AI系统能效动态优化,高效节能

一站式交付,有效减少现场施工废料与污染

  • 智能

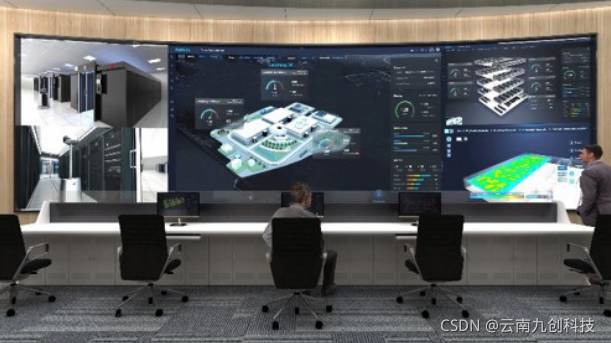

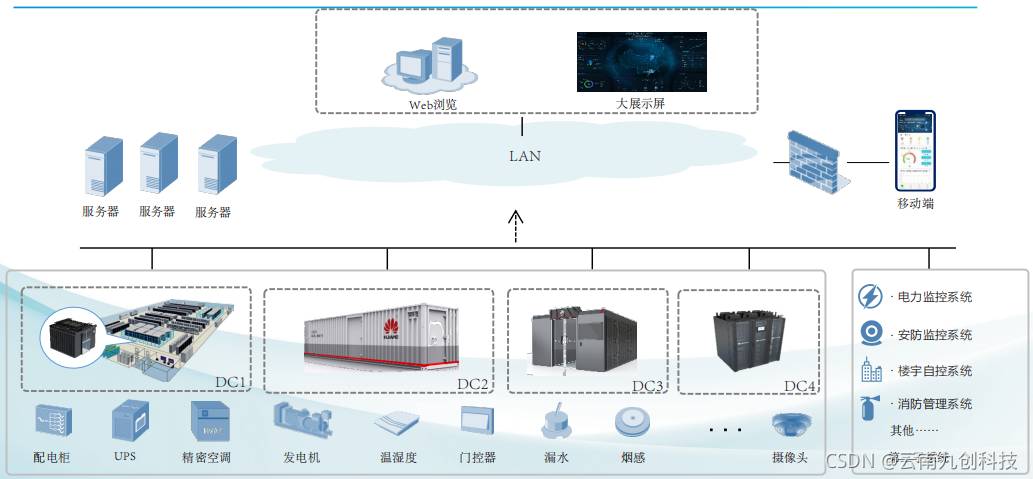

NetEco智能管理系统,全设施3D可视化管理

智能营维,降低运维成本,提高资源利用率

近端PAD及移动APP管理功能,机房无人值守

  • 安全

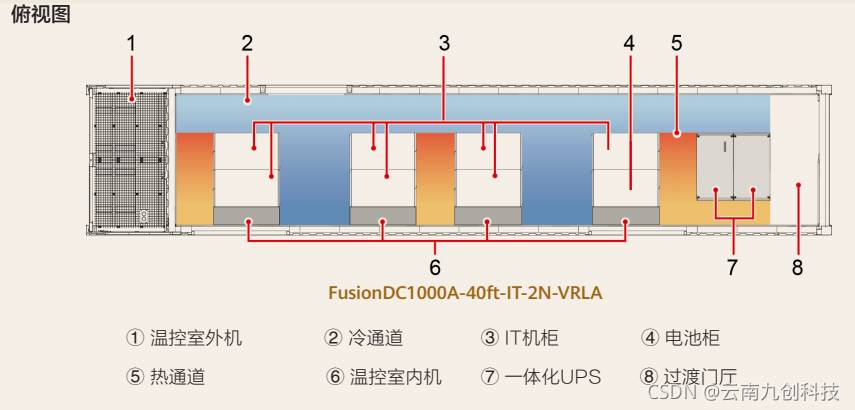

全球首个Uptime TIER III Ready 认证预制一体化数据中心解决方案(FusionDC1000A-40ft-2N-VRLA)

箱体25年使用寿命;标配IP55防护等级(可选IP65);GR-63-  CORE Zone3抗震性能;对外围护结构(结构墙)标配60分钟耐 火;EN 1627~EN 1630 Class 3级防盗(选配)

3D温度云图,免除热点困扰;冷媒自动检测,提前预警,运行可 靠

4、技术参数

整机参数

模块规格
(高X宽X深)

2896mmX2438mm
X12192mm

2896mmX2438mm
X12192mm

2896mmX2438mm
X6058mm

2896mmX2438mm
X6058mm

2896mmX2438mm
X6058mm

2896mmX2438mm
X6058mm

负载总功率

≤54kW

≤54kW

≤8kW

≤8kW

≤16kW

≤16kW

机柜数量

8X42U IT机柜

6X42U IT机柜

N63机柜: 13个
N66机柜: 6个
N68机柜: 4个

N63机柜: 12个
N66机柜: 6个
N68机柜: 4个

N63机柜: 12个
N66机柜: 6个
N68机柜: 4个

N63机柜: 8个
N66机柜: 4个
N68机柜: 2个

防水防尘

标配IP55防护

抗震等级

GR-63-CORE Zone3 (等效麦氏9烈度抗震)

工作温度

-20℃~+55℃

电气参数

输入电源制式

三相四线+PE,380V /400V/415V,50Hz/60Hz

防雷等级

Class B,标称30kA(8/20µs),最大60kA(8/20µs)

Class C,标称20kA(8/20µs),最大40kA(8/20µs)

供配电容量规格

≤60kVA (模块2+1冗余)

≤60kVA (整机1+1冗余)

≤24KW(实际配置18KW,模块5+1冗余)

≤24KW(实际配置24KW,模块7+1冗余)

电池规格

SmartLi锂电

BoostLi锂电

备电时长

15min

20min

3h

6h

2h

4h

温控参数

温控系统

风冷行级精密空调
25kW/台(3+1冗余)

空热一体机3kw/pcs(4+1冗余)

空热一体机4.75kw/pcs(5+1冗余)

制冷剂

R410A

R134A

监控参数

移动运维

支持APP远程移动运维,无人值守

消防参数

消防系统

CE版自动消防系统,自动火灾探测,带紧急释放功能

消防气体

HFC227-ea

(二)、FusionDC 1000B预制模块化数据中心(中小型)

1、简介

FusionDC 1000B是中小型的预制模块化解决方案。解决方案主要包括设备模块和电力模块,根据不同需求,可以灵活选择模块数量,组合出符合客户需求的数据中心。所有模块工厂预制预测试,最小化现场工作量,实现基础设施的快速部署。同时方案融入AI技术(iPower、iManager和iCooling),提升数据中心可靠性及可用性,降低系统能耗。

云南华为模块化机房建设解决方案、云南九创科技 吴经理:13698746778 QQ:463592055

 2、应用场景

  • 政、企自用中小型数据中心
  • 运营商自用数据中心
  • 中小型IDC
云南华为模块化机房建设解决方案、云南九创科技 吴经理:13698746778 QQ:463592055



3、特性&价值

  • 极简

设备工厂预集成预测试,基础土建与模块工厂生产同步进行,  TTM减少50%

部件模块化,功能模块化,按需部署,分期扩容 现场工作量少,项目管理简单

  • 绿色

华为高效温控,结合密闭热通道设计,绿色节能 绿色建筑,施工现场无粉尘、无噪音,建筑垃圾少 。

  • 智能

基于AI 智能调优,持续降低数据中心能耗 借助智能传感器与大数据分析,精准管理可用资源与租户信息, 实现数据中心资源的价值最大化。

  • 可靠

GR 63-Zone3 抗震

华为iPower技术实现供配电全链路监控,核心部件预警,确保不 间断运行

4、解决方案整体参数

目录

参数

整机参数

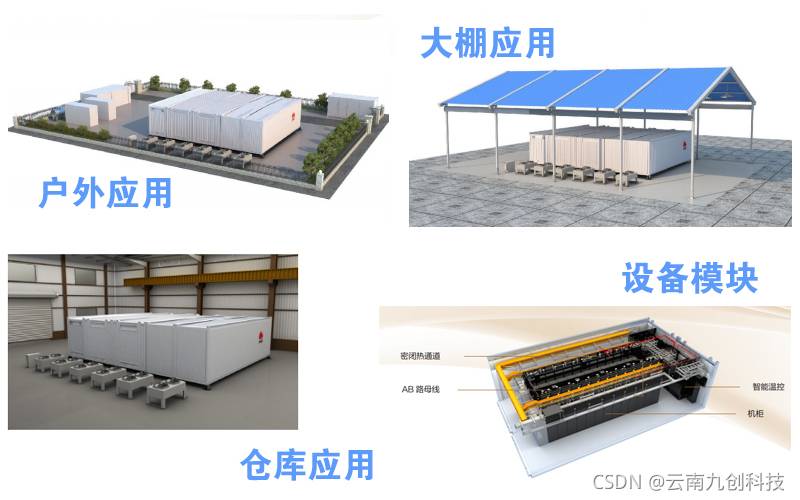

部署场地

室外、大棚、仓库

固定形式

落地安装

海拔范围

≤ 4000m(1000m 以上降额)

工作湿度

5%~ 95%

环境适应性

A/B/C 类环境①

防弹性能

支持定制

箱体寿命

25 年

载荷设计参数

抗震能力

GR 63-Zone3

抗风能力

风速≤ 130km/h(12 级)

结构参数

长度

12192mm(40ft)

高度

3600mm

架空地板高度

380/400/415V 50/60Hz;三相四线 +PE

电气参数

电源制式

380/400/415V 50/60Hz;三相四线 +PE

UPS 冗余

2N

UPS 电池配置

华为 SmartLi

UPS 电池备电时间

单边 15min@ 满载

温控参数

制冷末端类型

华为 NetCol8000-A055D(DX 房间级)

冗余配置

N+1

连续制冷

15min

设备间冷通道温度 控制范围

18~27° C

设备间冷通道湿度 控制范围

20%~80% RH

消防参数

灭火系统

自动气体消防,CE 版,非寻址②

灭火气体类型

HFC227-ea

对外围护结构(结构墙) 耐火时间

90min,可定制 120min

防火门耐火时间

90min

极早期烟雾探测器

无,支持定制增加

监控

管理系统

动环监控系统

门禁系统

有,房间级及模块级③

CCTV 系统

有,默认存储 30days

(三)、FusionDC1000C预制模块化数据中心(大型)

1、简介

FusionDC1000C 是针对大型预制数据中心采用全模块化设计,乐高式拼装,设备工厂预集成预测试 ,最大化减少现场工作,支持快速建设的预制模块化数据中心。由不同功能模块组成,主要包括:设备模块、MEP模块(制冷)、电力模块及水动力模块。预制模块化配备数据中心基础设施管理(DCIM)系统,同时采用AI技术(iCooling, iPower 和 iManager )改善客户数据中心整个生命周期的TCO和现金流,助力客户商业成功。

云南华为模块化机房建设解决方案、云南九创科技 吴经理:13698746778 QQ:463592055

2 、应用场景

  • 公有云,大型租赁数据中心以及超大型互联网服务数据中心
  • 企业或政府中大型数据中心
  • AI运算和超算中心

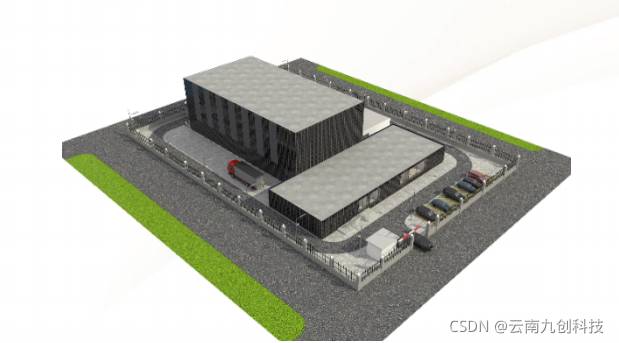

典型园区设计

 3、特性&价值

  • 极简

设备工厂预集成预测试,基础土建与模块工厂生产同步进行,TTM减 少50%①

部件模块化,功能模块化,POD模块化②,按需部署,分期扩容 现场工作量少,项目管理简单

  • 绿色

间接蒸发冷却制冷,最大化利用自然冷源,降低PUE 。可选智能风墙制冷技术,高温冷冻水 绿色建筑,施工现场无粉尘、无噪音,建筑垃圾少

  • 智能

基于AI 智能调优,持续降低数据中心能耗,借助智能传感器与大数据分析,精准管理可用资源与租户信息,实现 数据中心资源的价值最大化

  • 可靠

预制建筑数据中心,满足国标GB 50172/TIA 942等国内外相关标准

华为iPower技术实现供配电全链路监控,核心部件预警,确保不间断 运行 ①中国:1000机柜,传统土建方式18个月,预制模块化6个月;中东:600机柜,传统土建方式24个月,预制模块化9 个月 ②POD:Performance-Optimized Datacenter

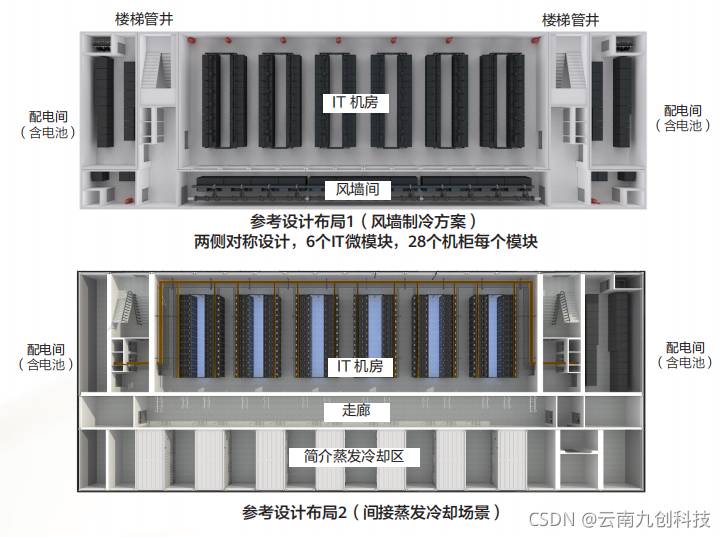

园区典型参考设计布局概览

 4、参考设计POD主要参数

目录

智能风墙制冷场景总体参数

总体参数

环境适应性

海拔≤ 4000m ①;A/B 类环境,B 类为距离强腐蚀环境(海边、垃圾堆放、重污染化工厂等)  3700m 以上② , 工作温度 - 20° C~+45° C (低于 -5℃需要进行外墙保温);

机房等级

TIER III

堆叠层数

两层,可堆叠,最高 5 层

箱体寿命

标准 25 年,特定环境可定制 50 年③

总容量 / 单柜密度

≤ 5040kW/12kW(单机柜最大支持 15kW)

总 IT 机柜数及尺寸 (W*D*H)

336,600*1200*2000/2200mm ④

载荷设计

活载荷

供电区域 15kN/m²,设备区域 12kN/m²,走廊及公共区域 5kN/m²,顶板挂载 2.4kN/m²,  屋面(不上人)0.75kN/m²

其他载荷

风荷载≤ 1000mph

荷载组合

ASCE7-10

电气参数

电源制式

380/400/415V 50/60Hz 3P+N+PE

备电时间

2N,锂电 10 分钟 @ 满载

温控参数

制冷冗余

N+1,10 分钟连续制冷 @ 满载

设备区域温度范围

20-28° C

设备区域湿度范围

20%~80%

围护结构传热系数

总传热系数 ≤ 0.3 W/(m*K)

消防系数

消防系统

含设备区域气体消防,非设备区域水喷淋,定制 3C 版,非寻址(支持定制寻址消防)

承力梁柱耐火时间

120 分钟

对外围护结构耐火时间

标准 90 分钟,可定制至 120 分钟

耐火时间

内部分区耐火 60 分钟;防火门耐火 90 分钟

灭火剂及探测器

七氟丙烷,配置吸气式感烟火灾探测器

监控参数

DCIM 配置

iManager NetEco

监控参数

可选特性

工单管理、能效管理、温度云图、移动 APP 运维、资产容量管理、iCooling、第三方南向 接入⑤

北向接入

SNMP 北向、WebService 北向接口、北向电信 C 接口、FTP 北向接口

动环监控系统

有,ECC 采集

房间级门禁系统 - 安防

有,三合一刷卡器,第三方安防平台

模块级门禁系统 - 运营

有,三合一刷卡器,ECC800 管理

机柜级门禁系统 - 运营

无,ECC800 管理 @ 支持定制增加

房间级 CCTV 系统 - 安 防

有,出入口带人脸识别,默认存储 90 天

模块级 CCTV 系统 - 运 营

有,默认存储 90 天

氢气检测

水浸系统

有,寻址式

智能照明

可选

四、数据中心基础设施管理系统

 1、产品简介

iManager NetEco6000数据中心基础设施管理系统,是华为开发并持续演进的新一代数据中心基础设施管理系统,致力于为数据中心提供创新的具有领导力的智能营维解决方案,实现数据中心的效率与价值最大化。

云南数据中心基础设施管理系统、云南九创科技 吴经理:13698746778 QQ:463592055

 2、应用场景

微/小型数据中心、中大型数据中心、室外预制化数据中心。

云南数据中心基础设施管理系统、云南九创科技 吴经理:13698746778 QQ:463592055

 3、价值&设计理念

  • 数字可视

数字可视,构建智能化底座,极致体验,掌控全局。

  • 自动运维

运维数字化+智能化,提升运维质量和效率,节省运 维成本35%。

  • 智能运营

资产全生命周期管理,容量智能规划,提升资源利用 率20%。

  • AI效能优化

iCooling@AI,系统级能效智能优化,PUE降低 8%~15%。

4、系统构架

云南数据中心基础设施管理系统、云南九创科技 吴经理:13698746778 QQ:463592055

 5、产品特性

  • 功能特性总览

类别

License

所含特性

基本功能

NA

设备监控、大屏监控、告警管理、配电链路可视化、制冷链路可视化和 报表管理

数字可视

平台接口

南向接口

第三方设备/系统接入

北向接口

增值功能

3D视图

3D监控视图

温度云图

温度云图管理

供配电链路预测性维护

供配电链路预测性维护

自动运维

智能运营

电子巡检

电子巡检、风险管理、移动APP管理

电子化运维

维护保养、维修管理、运维流程管理、例行演练、机房进出登记、知识 库和供应商管理

值排班管理

值排班管理

资产管理

资产管理、库房管理

容量管理

容量管理、U位识别

租户管理

租户管理

能效管理

能效分析

AI能效优 化

制冷优化

制冷优化

  • 数字可视功能模块

特性

描述

优势

内容

设备监控

实时监控数据中心 基础设施的运行状 态

配电、制冷系统拓扑图

实时监控数据中心基础设施设备,如电力设备、制冷设 备、动力设备、环境传感器等

支持多数据中心的统一监控

大屏监控

在LCD拼接屏上展 示客户关注的KPI

专业的定制化大屏

提供大屏界面自定义功能,可灵活选择告警、能效、容量 和运维等多种KPI仪表盘

提供大屏定制能力

特性

描述

优势

内容

告警管理

查看与处理各类告 警

支持多条件组合的告警 屏蔽规则

支持告警浏览、查询、屏蔽、重定义、阀值设置等

支持告警的短信、电话、邮件远程通知

支持专家经验库,可记录告警处理经验与建议

配电链路可 视化

端到端显示配电系 统运行状态与逻辑 关系

配电链路智能分析,精 准定位问题减少故障修 复时间

配电链路自动生成,也可自定义编辑,可显示电力流向

支持电力设备组件的运行状态h和故障告警展示,可通 过点击设备或告警图标跳转快速定位查看

制冷链路可 视化

端到端显示制冷系 统运行状态与逻辑 关系

缩短应急场景下处理时 长,提升可靠性

支持制冷链路的自定义编辑,可显示水流方向

支持制冷设备组件的运行状态和故障告警展示,可通过 点击设备或告警图标跳转快速定位查看

报表管理

统计分析平台数据

支持自定义报表和创建 定时报表任务

内置标准报表模板,如资产报表、容量报表、告警报表和 能耗报表等

可自定义报表统计指标内容、表现样式、报表logo等

支持创建定时报表任务,定时将报表发送给指定客户

3D可视化

3D可视化,逼真重 现机房场景

内置3D引擎,无缝集 成,一键式切换2D/3D 视图

提供数据中心、微模块、机柜等多层次3D视图

基于平面布局图自动生成3D视图

支持3D模式显示SPC容量信息和温度云图

温度云图

监测机房内的温度 场,快速识别热点

传感器实时采集,数据 准确

支持上中下三层温度云图,自动识别TOP5的热点

第三方设备/ 系统接入

提供视频、门禁、 消防、暖通、供配 电等系统接入能力

已实现多个子系统的预 集成

提供标准南向和北向接口

监测子系统上报的性能信息、告警信息等

与多家子系统厂商均有预集成,可快速交付

  • 自动运维模块

特性

描述

优势

内容

供配电链路预测 性维护

通过AI技术,预测 电力模块配电柜的 铜牌、和端子温度

基于AI的动态负载预 测,提前识别风险,防 止事故发生

预置温度曲线模型,模型支持AI深度学习

结合电力模块的配电柜实时温度、载流量、环境温度等 参数,给出故障预警和告警提示分析

电子巡检

机房日常巡检电子 化、移动化

提供巡检模板,共享专 家经验,降低巡检技能 要求

支持规划巡检任务和创建巡检模板,如巡检内容、顺 序、方法、参考值和注意项等

通过移动APP自动接收巡检任务,通过二维码或 NFC  等调取巡检内容,规范巡检过程

支持生成机房巡检报表

APP运维

支持通过手机远程 访问

APP权限管控,巡检数 据可离线缓存

在APP上查看当前告警、PUE和设备参数等

支持运维任务的查看和处理

支持资产的录入、绑定、核对和盘点等

风险管理

全程跟踪闭环数据 中心的风险

风险闭环管理,分级审 核

巡检异常项可自动提示风险工单创建

支持风险的闭环跟踪,分级审批

维护保养

机房设备的例行维 护保养

维保统计和维保日历

支持创建、审批、处理、跟踪维保工单

可创建维保操作指导,避免人工操作失误

支持维保统计和维保日历

维修管理

全程管理跟踪维修 流程

设备维修操作指导,避 免人工操作失误

支持创建、审批、催办维修流程单

全程跟踪维修工单状态,如定期推送维修状态

运维流程管理

参考ITIL标准提供 运维流程管理

支持自定义运维流程环 节

支持问题、事件、变更等流程管理,可创建、审批、处 理跟踪任务工单

支持问题、事件、变更等流程的处理情况统计和趋势分 析

支持自定义流程环节,包括流程节点、审批人等

例行演练

各种突发事件的演 练

支持演练模板自定义

支持应急演练计划制定,定时触发任务并提醒用户,并 全程跟踪任务状态

支持应急演练任务趋势统计

特性

描述

优势

内容

机房进出登记

登记管理进出机房 的人员和物品

人员物品严格把控

支持人员基本信息、携带物品、访问区域和携带人等进 出登记

支持历史记录查询

知识库

对运维经验、技术 文档等进行汇总和 分享

有专家评审机制,保障 知识案例的质量

可将日常运维经验和技术文档等上传至知识库

支持对知识条目的评论、共享、收藏、引用等操作

供应商管理

解决方案供应商的 基础信息和评分管 理

可自由定义评分规则、 评分内容和评分任务

支持供应商的基础信息管理和分类管理

支持自定义供应商评分内容和评分规则等

支持供应商评分任务创建和评分统计

值排班管理

运维人员管理和人 员值排班管理

可根据值班计划自动派 发运维任务

可以配置运维人员的基本信息、所属班组等属性。

提供排班日历来快速查看各个班组的当班时间。

支持设置值班计划、交接班计划等。

支持交接班异常的统计与分析。

  • 智能运营模块

特性

描述

优势

内容

支持在架与库存资产生命周期管理,可以记录资产的入 库、上架、转移、下架、维修、清退过程

资产管理

管理在架与库存资 产

内置IT设备型号库,全生 命周期管理资产状态

支持记录资产的各种属性,含设备型号、所属部门、维 保信息等,同时支持用户自定义属性

支持IT设备型号库,内置TOP N厂家近三年的IT设备 型 号信息

提供SPCN容量使用的历史曲线分析、仪表盘和容量报 表

容量管理

统计分析数据中心 容量资源使用情况

U位自动识别,智能上架 规划

提供IT设备的连线管理,如与rPDU的电力连接和与交换 机的网络连接等

支持最佳机位查找,系统会根据SPCN、客户归属、业 务分工等多因素,给出推荐安装位置

支持自动生成上下架工单支持与ITSM对接,获取业务需 求单信息

特性

描述

优势

内容

U位识别

通过U位管理器自 动识别资产的位置

U位空间容量管理准确度  100%

自动识别各个机柜内的设备安装位置

自动统计各个机柜中的可用容量

实时精确跟踪机房现场资产的变动

库房管理

对库房中的设备、 备品备件,耗材和 工具等进行管理

管理在库资产,保障资 产全生命周期管理

实现资产的入库流程、出库流程和领用流程管理

支持库存数量统计,对于库存不足的备品备件耗材给 出 提示;对于有效期即将超期的耗材给出提示;对于出库期 限即将超期的备品备件耗材给出提示。

租户管理

管理数据中心租户 和资源出租

支持机柜资源分配,租 户群分析,匹配Co-lo场 景

支持区域、机柜、U位资源的分配、预分配和资源统计

支持数据中心出租率现状与趋势分析

支持VIP客户与客户群分析,了解资源租赁偏好

识别超额用电的租户,并列出详细记录

识别租约到期或出租率高的租户,助力精准营销

  • AI 能效优化

特性

描述

优势

内容

能效管理

数据中心能效指标 统计分析

支持自定义能效计算方 式,多层级PUE计算

支持数据中心、机房、微模块多层次的PUE及历史曲线 分析

支持设置PUE的阀值和参考值,PUE过高时生成告警

支持电力成本计算,可考虑阶梯电价策略

分析各节点的cPUE,并识别能耗异常点

评估UPS能耗情况,给出是否休眠模块的建议

制冷优化

通过AI来调节制冷 系统,以降低能耗

基于AI算法的iCooling技 术

动态调节冷冻水系统运行状态,保证其工作在最佳工况 下,降低数据中心能耗8%~15%

适用于风冷冷冻水系统、水冷冷冻水系统、AHU等,且 已预集成多家BMS

版权说明:如非注明,本站文章均为 扬州驻场服务-网络设备调试-监控维修-南京泽同信息科技有限公司 原创,转载请注明出处和附带本文链接

请在这里放置你的在线分享代码
«    2024年12月    »
1
2345678
9101112131415
16171819202122
23242526272829
3031
控制面板
您好,欢迎到访网站!
  查看权限
网站分类
搜索
最新留言
    文章归档
    网站收藏
    友情链接
