1. 实验学时:2
2. 操作系统:Windows
3. 模拟环境:Lito或ENSP或HCL
4. 实验设备:路由器
1.配置设备名称
2.显示系统时间
3.配置系统时间
4.查看版本信息
5.查看当前配置
6.显示接口信息
7.显示接口IP状态与配置信息

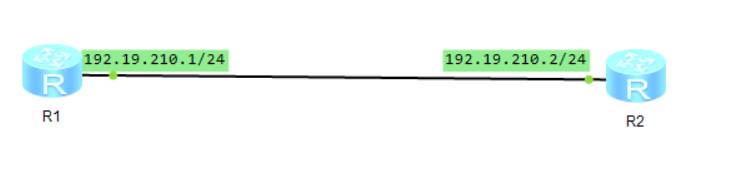

1.如图搭建拓扑图,其中RT1模拟PC机,RT2作为路由器

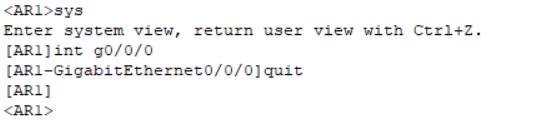

2.练习用户视图、系统视图、接口视图的 相互转换命令
//用户视图:查看运行状态或其他参数
[AR1] //系统视图:配置设备的系统参数
[AR1-GigabitEthernet0/0/1] //接口视图:配置接口

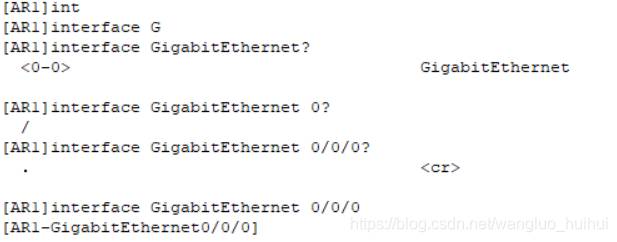

3.练习命令行帮助‘?’的使用
打'问号'看后面该输入什么,是否有错误。

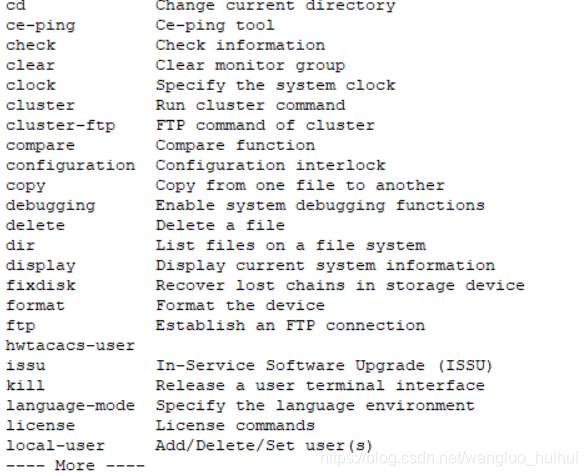

4.练习分页显示的处理
当?后内容太多,会有more的出现,这个时候需要分页处理
Space:继续显示下一屏信息。
Enter:继续显示下一行信息。
Ctrl+C:停止显示和命令执行。

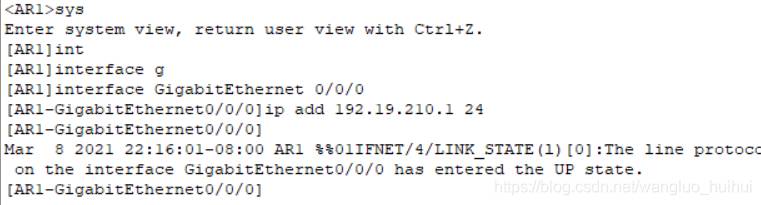

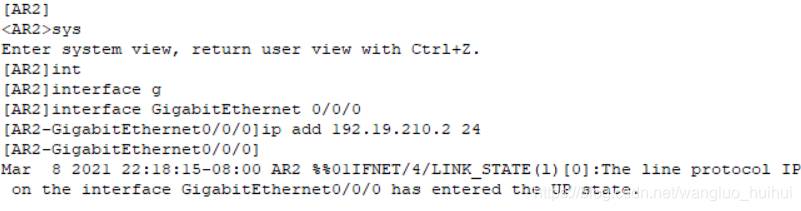

5.如图配置接口的IP地址
此处我用的代号为210,配置如下。
6.常用设备管理命令
1.配置设备名称
命令:sys进入系统视图,sysname + 要修改的名称
2.显示系统时间
命令:dis clock

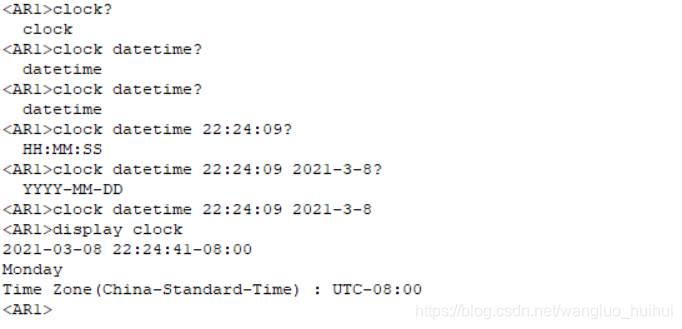

3.配置系统时间

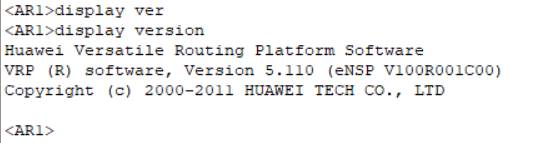

4.查看版本信息
5.查看当前配置
命令:dis cur(原命令为display current-configuration可简写,可用tab键补全命令)
6.显示接口信息
命令:dis int(原命令为display interface,此为简写,可用tab补全)。
7.显示接口IP状态与配置信息
命令:dis ip int brief (原命令为display ip interface brief)

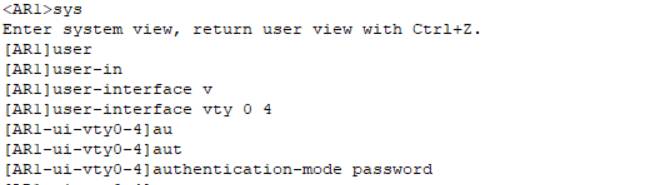

7.在RT2上配置Telnet登录,分别配置二种不同的验证方式及用户身份级别
password登录:
输入密码:123
在AR2上telnet 192.19.210.1(上面配置AR1的ip)
输入密码:123
aaa登录:
<AR1>sys [AR1]aaa [AR1-aaa]local-user zhangsan service-type telnet [AR1-aaa]local-user zhangsan password cipher 123
8.测试不同验证方式及用户身份级别的不同效果
password的用户身份级别一开始属于最低级,aaa用户身份级别需要自己调节。
用户0级为访问级
用户1级为访问级、监控级
用户2级访问级、监控级、系统级
用户3级访问级、监控级、系统级、管理级。
aaa模式下更改用户身份级别:
[AR1-aaa]local-user zhangsan privilege level 0(最后为用户级别)
通过命令dir查看检测身份级别
刚开始记录自己的实验,实验是一段时间前做的,因为要准备一些事情,所以拿出来,一边复习,一边记录,目前也是在学习的过程中,如果出现错误,希望能够指出,最后希望对你有所帮助。
