第五讲：工业网络——网络设备及其功能

1. 网络设备与层级对应关系

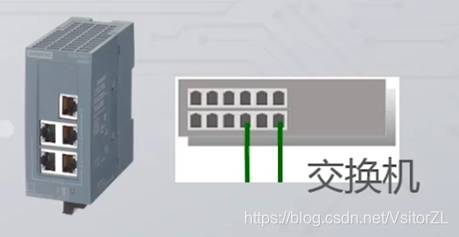

2. 交换机功能

               

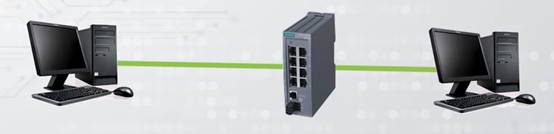

（1）网线最大传输距离100M，网线连接长度不足时，作为中间连接器。
               

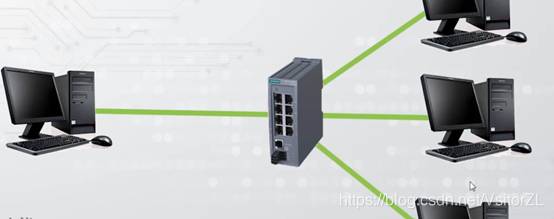

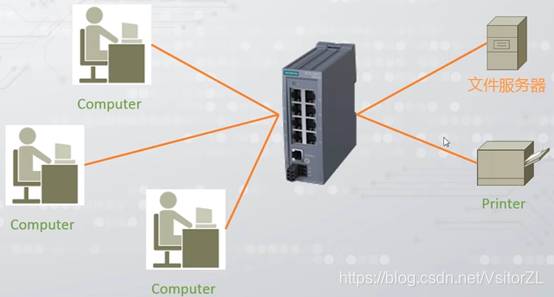

（2）多台设备连接时作连接器。
               
（3）交换机优缺点：
   优点：可以实现用户同时访问，支持全双工（同时接收和发送数据）；
   缺点：无法完成一些特殊的功能。

（4）功能总结：
   终端用户设备的接入（开始(1)、（2）点中已经很详细的提到）；
   基本的安全功能（可以对数据信息进行筛选）；
   减少冲突域；
   广播域的隔离（VLAN）；
   地址学习；
   转发和过滤数据帧；
   环路避免；
补充：
   1）单播、主播、广播：用一个例子解释：老师在上课的时候，点人起来回答问题，那么这样一对一的就是单播；老师将所有同学分成很多的小组，每个小组中间相互讨论问题，这就是主播；现在老师说安静下来，给全班同学讲课，这就是广播；
    2）地址学习：交换机只能学习MAC地址，不能学习IP地址。

3. 交换机的种类

  （1）非管理型交换机：具备即插即用功能。但是不包含其他诸多功能。出厂所有都配置好了，不能自己进行相关配置。
               

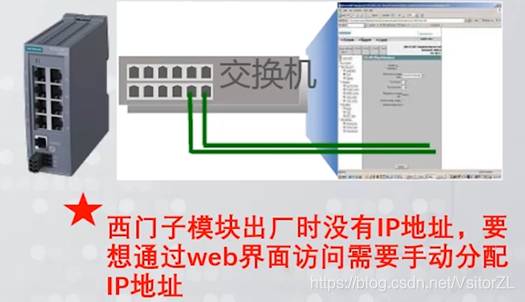

  （2）管理型交换机：具备即插即用功能。此外，还支持SNMP和其他高级功能（如Web访问、Telnet等），极大改进了诊断、调试和组态等功能（如，冗余），成本高于非管理型交换机，在进行管理时，通常需要进行组态支持故障诊断。
               

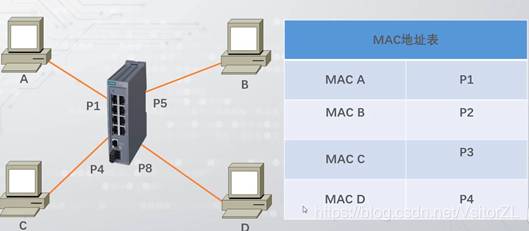

4. 交换机MAC表（地址学习时记录的表格）

表示的是：交换机的端口号和其端口所连设备的MAC地址所对应的关系。
               

5. 路由器功能

   优点：可以搭建大型网络、安全性高。
   缺点：接口太少、价格太贵。
   作用：
    1）路由协议支持；
    2）路径选择；
    3）数据转发；
    4）广域网接入。
