单交换机的VLAN划分实验

基本原理

1、VLAN是虚拟局域网，是指网络中的站点不拘泥于所处的物理位置，而可以根据需要灵活地加入不同的逻辑子网中的一种网络技术。那也就意味vlan可提高网络安全性和灵活性，vlan可以阻止数据截取，缩小广播的传输范围。降低处理广播所占有的设备的CPU和内存资源。部署原则有两点：首先是按照行政机构划分vlan；然后是vlan号与ip子网要一一对应的。所使用的协议VTP。
2、交换机的管理方式基本分为两种：带内管理和带外管理。带外管理是通过交换机的Console口管理交换机，不占用交换机的网络接口，特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用Console端口进行配置。带内管理是占用交换机的一个通信接口，通过telnet方式管理交换机，可以远距离配置。
交换机管理主要通过命令行完成。交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。各种模式提供一组命令，实现特定的一组功能。
第一级，用户模式(switch>)：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
第二级，特权模式(switch#)：由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
第三级，全局配置模式(switch(config)#)：由特权模式进入的下一级模式，该模式下可以配置交换机的全局性参数（如设备名、登录时的描述信息等）。
第四级，全局配置模式下有多个并列的子模式，分别对交换机具体的功能进行配置。
如，端口模式switch(config-if)#：对交换机的端口进行参数配置。

一、实验目的

1、掌握单交换机的基本配置命令
2、理解虚拟局域网的原理及其划分方法

二、实验内容

1、完成单交换机的vlan业务的基本配置和结果验证

三、实验过程

1、实验任务说明
（1）给一台单交换机划分vlan，划分为vlan10,vlan20;
（2）给连接的几台主机设置同一网段内的IP地址；
（3）用ping命令验证同一vlan与不同vlan内主机的通讯情况；
2、业务配置流程图

3、实验配置过程
（1）现有一台交换机SW1，用户主机A，主机B，主机C，主机D分别连在交换机的0/1，0/2，0/3，0/4端口上。

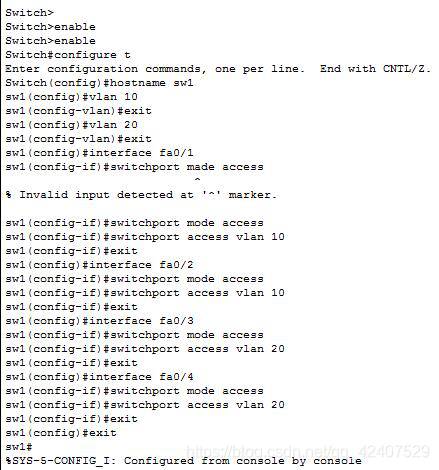

（2）通过主机A，主机B分别划分在虚拟局域网vlan 10中，主机C，主机D分别划分在虚拟局域网vlan 20中来实现各个主机的端口隔离，如下图配置vlan:

四、实验查看及验证

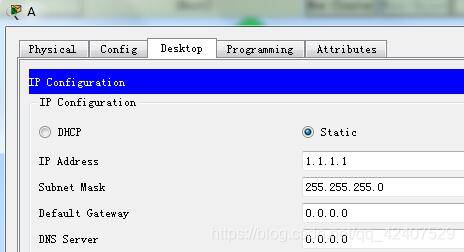

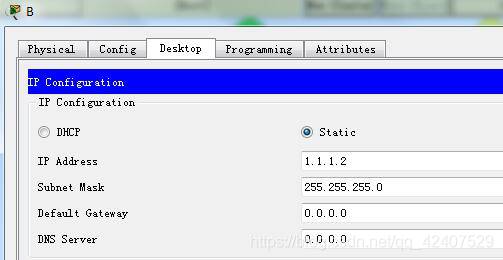

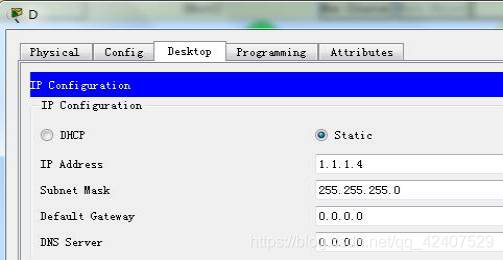

1、给主机A，主机B，主机C，主机D分别设置IP地址如下图所示:




2、实验验证：

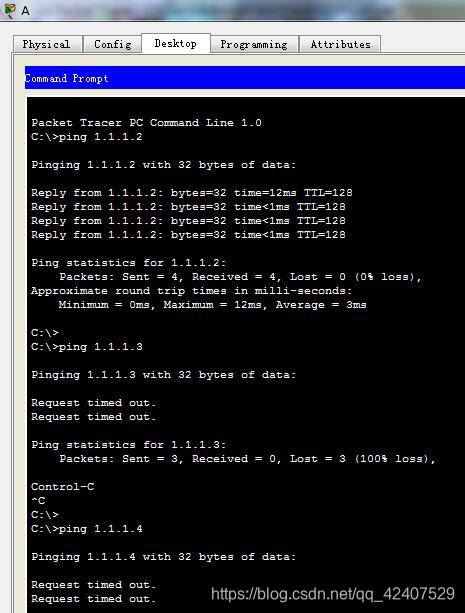

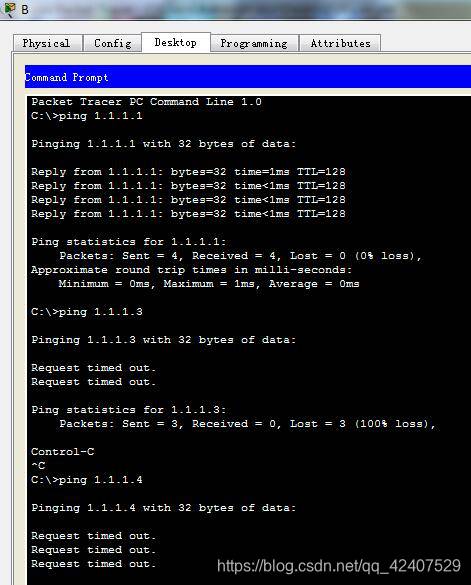

（1）用ping命令验证主机A，B和其他主机的连通情况：


验证结果： 属于同一vlan域的主机A和主机B能够ping通，即可以相互通信，主机A和不属于同一vlan域的主机C、主机D不能ping通，主机B和不属于同一vlan域的主机C、主机D不能ping通，即不能相互通信。

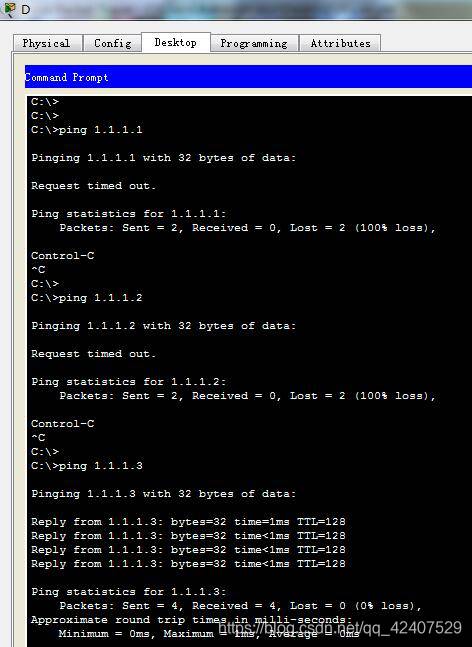

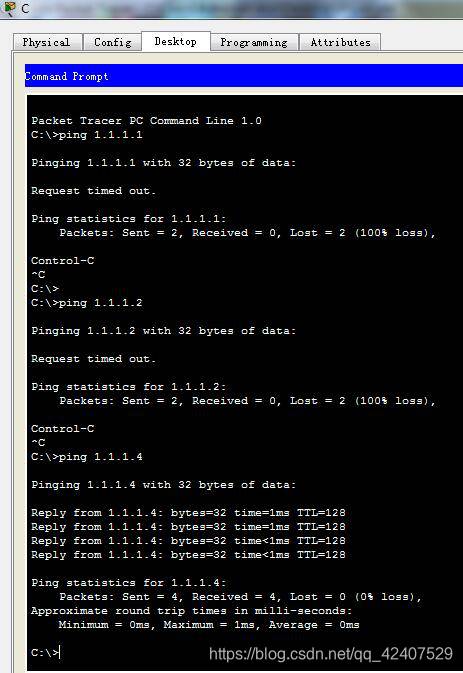

（2）用ping命令验证主机C，D和其他主机的连通情况：


验证结果： 属于同一vlan域的主机C和主机D能够ping通，即可以相互通信，主机C和不属于同一vlan域的主机A、主机B不能ping通，主机D和不属于同一vlan域的主机A、主机B不能ping通，即不能相互通信。

五、实验思考与总结

1、在一台交换机上划分VLAN，用ping命令测试在同一VLAN域里的主机之间可以相互通信，不同VLAN域里的主机之间不可以相互通信，从而验证了交换机上划分VLAN的作用。
2、通过单交换机的VLAN划分实验，学会了怎样用命令语言划分不同的VLAN域。
