调试交换机和防火墙上网技巧，让你秒变网络高手！

几乎稍有规模的网络项目，都有交换机与防火墙，那么交换机与防火墙如何配置上网呢？各自在网络中起什么作用呢？本期我们通过示例一起来详细了解。

配置示例：三层交换机与防火墙对接上网

防火墙与交换机又是如何配合使用在项目中呢？这里面我们以华为配置为例。

一、组网网要求

某公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和防火墙访问外部网络，且要求三层交换机作为用户的网关，使pc1与pc2都能够访问外网。

二、三层交换机与防火墙对接上网组网图

三、配置思路

配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。

配置交换机作为DHCP服务器，为用户分配IP地址。

开启防火墙域间安全策略，使不同域的报文可以相互转发。

配置防火墙PAT转换功能，使用户可以访问外部网络。

四、配置步骤

1、配置交换机

配置连接用户的接口和对应的VLANIF接口。

system view
[HUAWEI]sysname Switch
[Switchlylan batch 2 3
[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access//配置接口接入类型为access
[Switch-GigabitEthernet0/0/2] port default wlan 2//配置接口加入VAN 2
[Switch-GigabitEthernet0/0/2] quit
[Switch] interface gigabitethernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link type access
[Switch-GigabitEthernet0/0/3]] port default ylan 3
[Switch-GigabitEthernet0/0/3]qwit
[Switch] interface wlanif 2
[Switch-vlanif2] ip address 192.168.1.1 24
[Switch-Vlanif2] quit
[Switch] interface wlanif 3
[Switch-Vlanif3] ip address 192.168.2124
[Switch-Vlanif3] quit

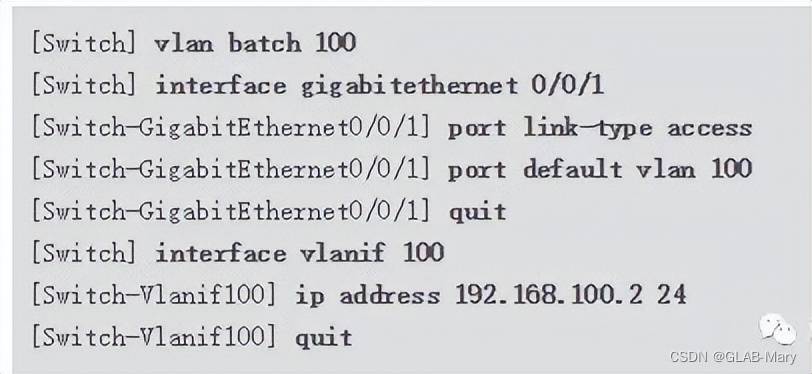

#配置连接防火墙的接口和对应的VLANIF接口。

#配置缺省路由。

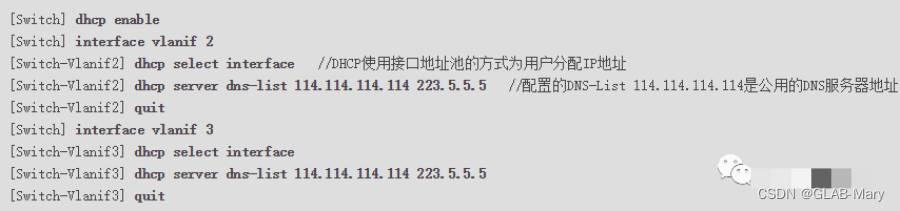

#配置DHCP服务器。

现在交换机配置完全。

2、配置防火墙

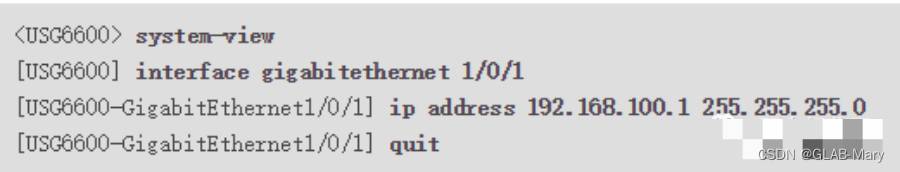

#配置连接交换机的接口对应的IP地址。

#配置连接公网的接口对应的IP地址。

#配置缺省路由和回程路由。

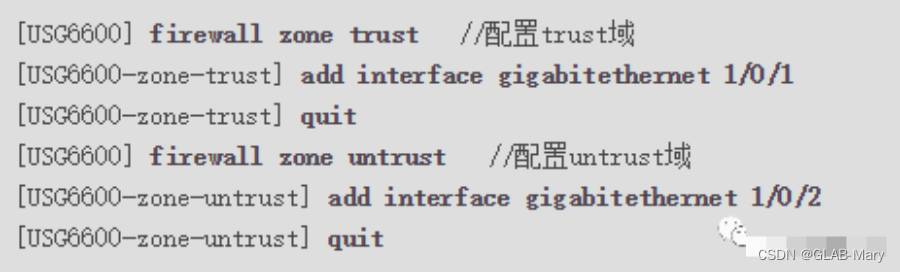

#配置安全策略。

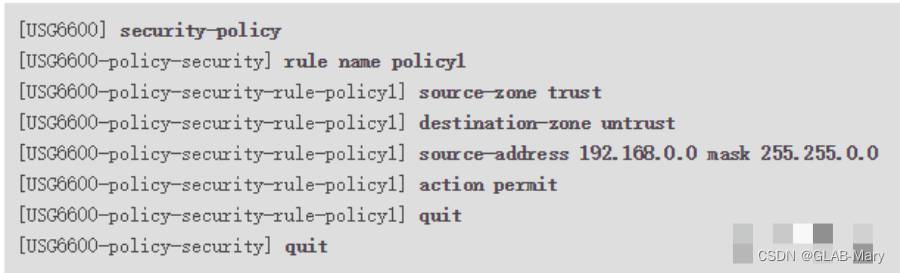

#配置安全策略，允许域间互访。

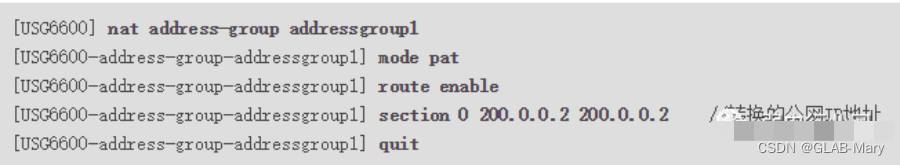

#配置PAT地址池，开启允许端口地址转换。

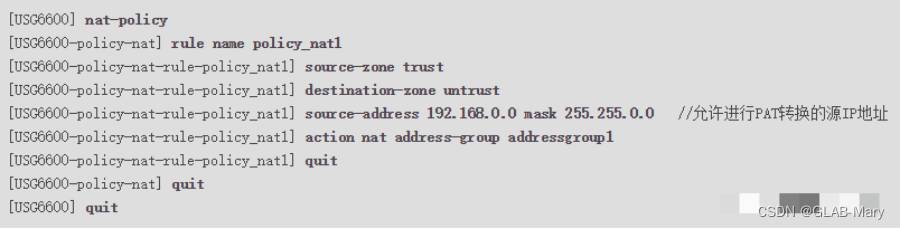

#配置源PAT策略，实现私网指定网段访问公网时自动进行源地址转换。

经过配置后：

配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。

配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。

配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。
