OMRON电子血压计报错故障维修
工欲善其事必先利其器
维修日期:2020.10.28-29
工具准备:万用表、螺丝批、超薄撬棍、8*2硅胶圈、电池、电烙铁、焊锡丝、松香、吸锡器等
设备组成:包括电机(气泵)、管路、显示屏、支架、数字板、按键板等。
看起来很小很没有技术含量的小小血压计,维修起来还挺耗时耗力的,虽然价格也不贵,也没有多大的维修价值,闲暇之余研究研究。
欧姆龙电子血压计报E1错误,怎么维修?
(以欧姆龙HEM-8102K电子血压计为例)
(另外一款是HEM-7112内部有些不同)

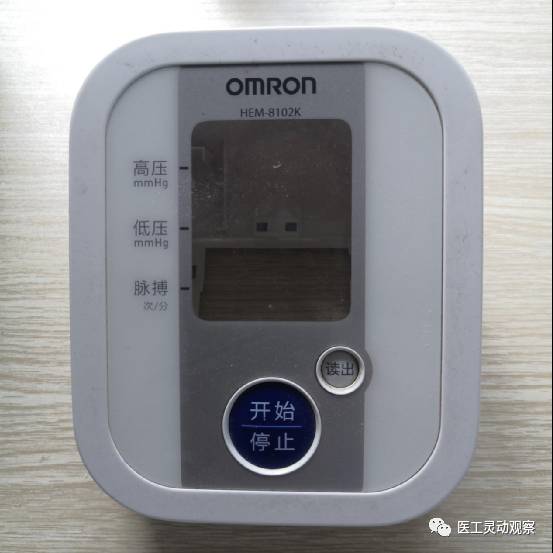

图0:欧姆龙HEM-8102K电子血压计正面图

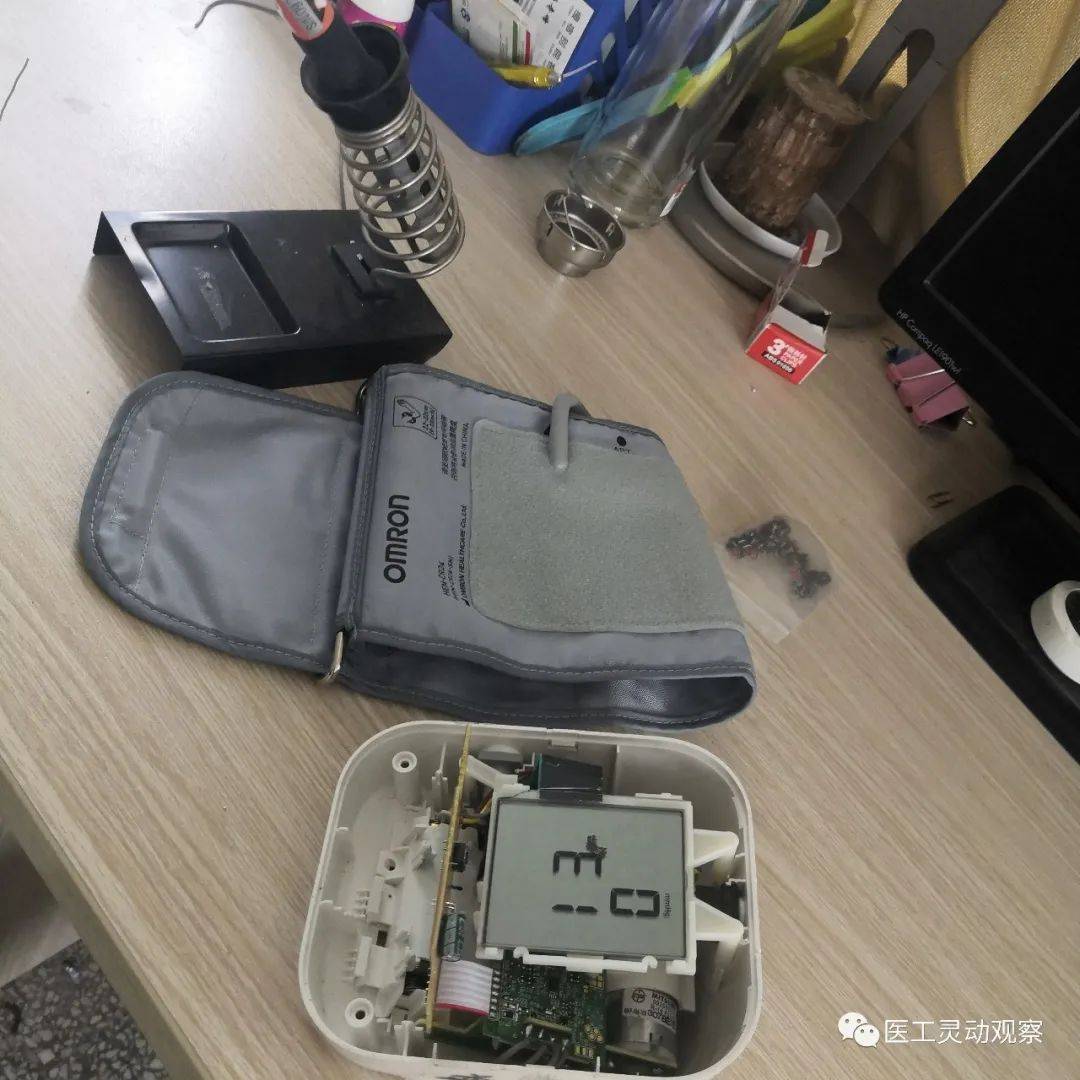

图1:欧姆龙HEM-8102K电子血压计报错图
(测量中突然屏幕由数字变为"E"随即停止测量。用万用表直流电压档测量输入电压为6V与正常值相同,先查看说明书故障代码表,根据故障代码解释为系统漏气。E1报错时,电磁阀有动作,但气泵(此款为静音泵),未启动)

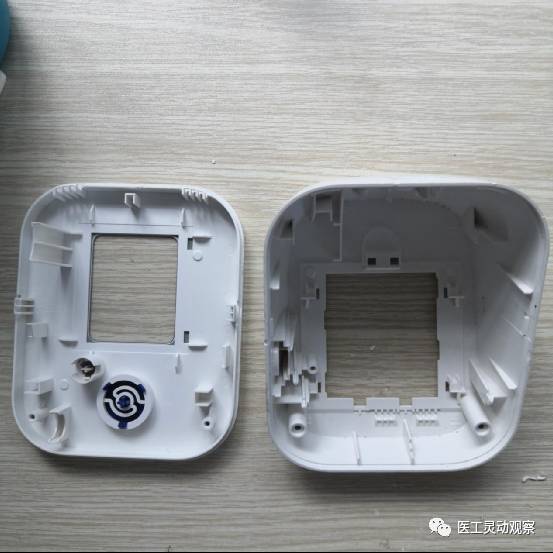

图2:欧姆龙HEM-8102K电子血压计外壳拆卸图
(将血压计翻转倒扣桌面上进行拆卸,把后面的螺丝扭下来,并用超薄撬棍将后盖子翘开。拆开后盖子后,即可看到内部的电路结构了。)
