(1)掌握路由器通过串口相连的基本方法
(2)掌握 ping系统连通检测命令的使用方法
Internet网络系统为每台连到 Internet上的计算机、路由器规定唯一的IR地址,从而使协议能够利用这个地址在主机之间传递信息。 Internet 的地址有IP地址和域名两种表示,两种地址之间存在着一种相互映射的关系。
网络设备按照其主要用途可以分为三大类;第一类是接入设备,用于计算机与计算机网络进行连接的设备,常见的有网络接口卡、调制解调器等,第二类是网络互联设备,用干实现网络之间的互联,主要设备有中继器、路由器交换机、集线器等,第三类是网络服务设备,用干提供远程网络服务的设备。如拨号访问服务器、网络打印机等,前两类即是一般用干网络连接的设备
完成完成两台路由器通过串口电缆背靠背相连;路由器以太口分别下接一台交换机(S3610);PC 通过网线连接到交换机端口上。搭建基本连接环境并熟悉并掌握路由器、交换机、PC 的基本网络连接配置
图2-1(拓扑图)
(1)完成 PC、交换机、路由器互连,完成两台路由器通过串口电缆背靠背相连;路由器以太口分别下接一台交换机,PC 通过网线连接到交换机端口上。
(2)配置 IP 地址:将所有设备的配置清空重启后开始配置,使用ipaddress 命令配置路由器的串口和以太口 lP 地址。

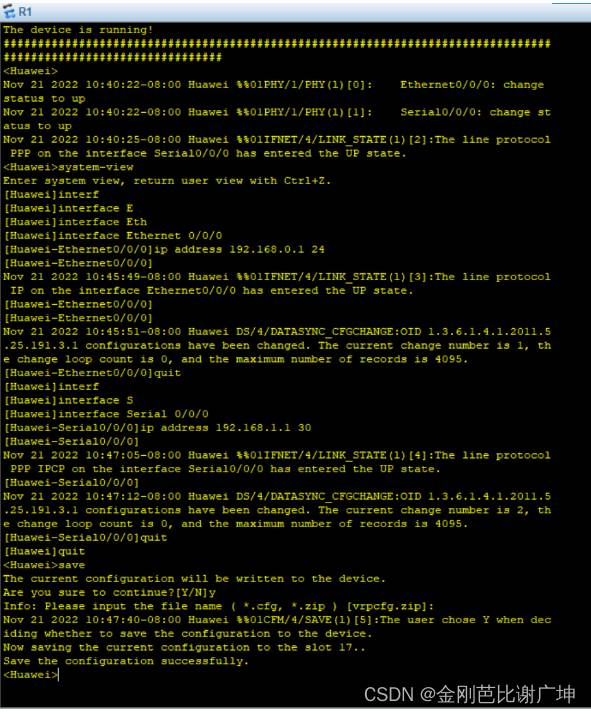

R1 的配置如下:
图2-2(R1IP地址配置)

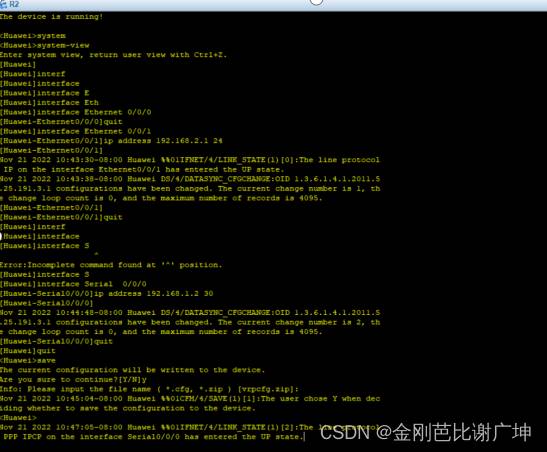

R2 的配置如下:
图2-3(R2IP地址配置)

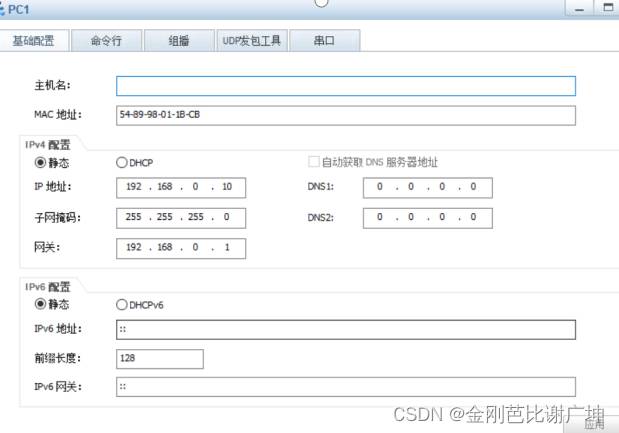

PC1 的网络 IP 地址设置如下:
图2-4(PC1配置)

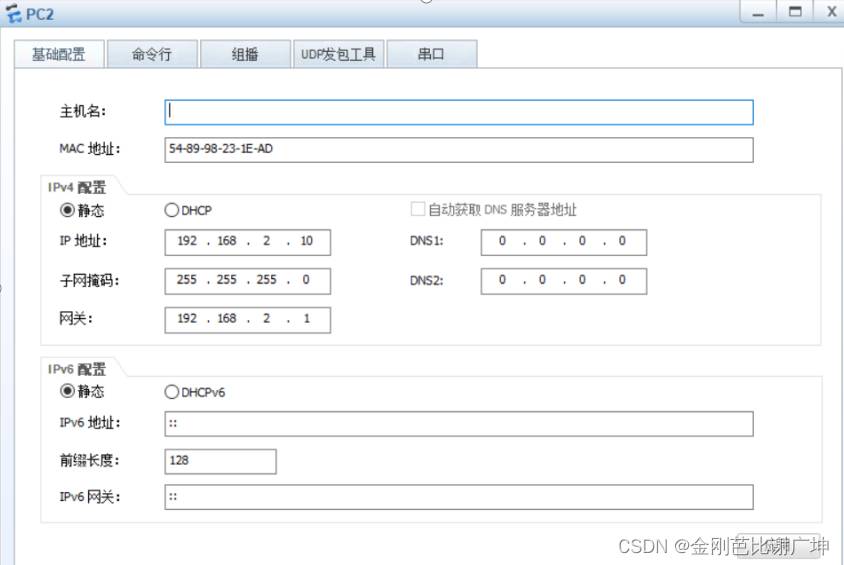

PC2 的网络 IP 地址设置如下:
图2-5(PC2配置)
PC1 通过二层交换机连接到路山器接口,那么 PC1 的网关地址应设
置为路由器的接口 G0/1 的 IP 地址。
使用 Ping 命令检查连通性

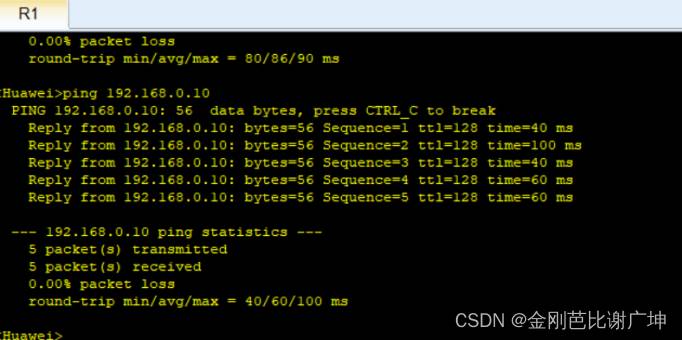

步骤一:R1pingR2
通过超级终端登入到 R1 后,PingR2 的串口 5610,检查路由器之
间串口的连通性。
图2-6(R1-R2)

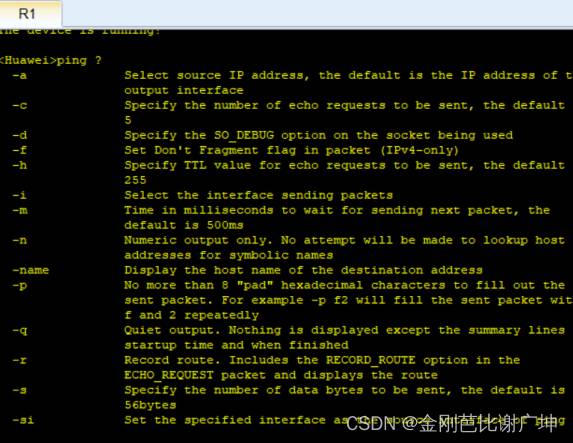

查看路由器 Ping 命令携带的参数:
图2-7(查看参数)

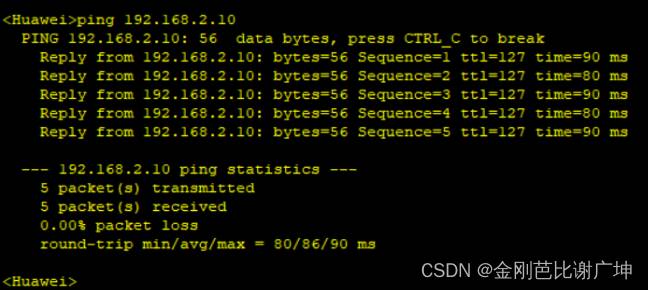

在网络调试中常常使用加Ping来检查网络的连通性。这里使用 R1接口 S0/0/0 地址为源,PingPC2:
图2-8(R1-PC2)
加源地址 Ping 时,只能使用设备自身的本地接口地址。
报文发送给了R2,但是 R2不知道如何转发Ping的回应报文给PC1.所以,PC1 也无法 ping 通 R2 的串口 S0/0/0。
步骤二:配置静态路由

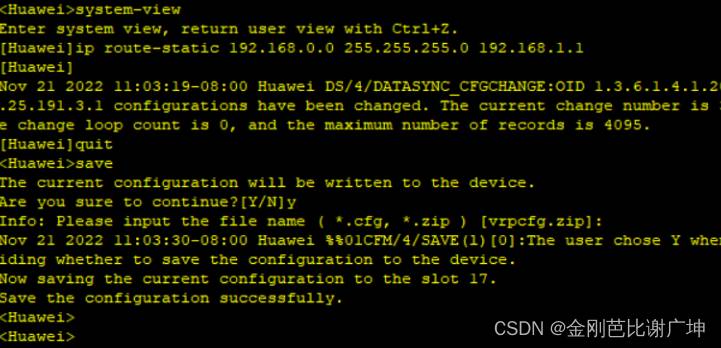

使用 iproute-static 命令分别在路由器 R1 和 R2 上配置静态路由,目的网段为对端路由器与 PC 的互连网段,并将路由下一跳指向对端路由器的接口地址:

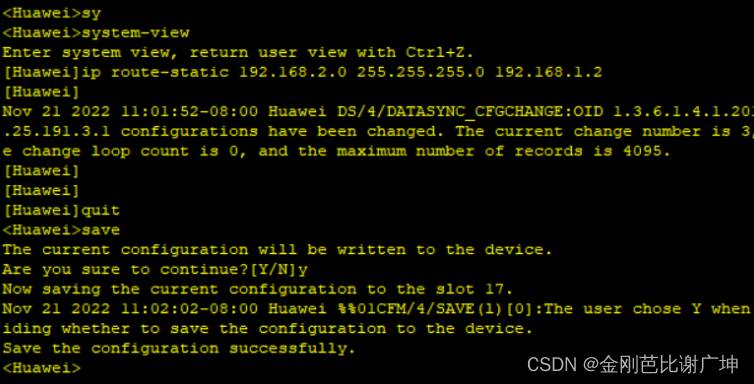

R1 上配置:
图2-9(R1静态路由配置)
R2 上配置:
图2-10(R2静态路由配置)

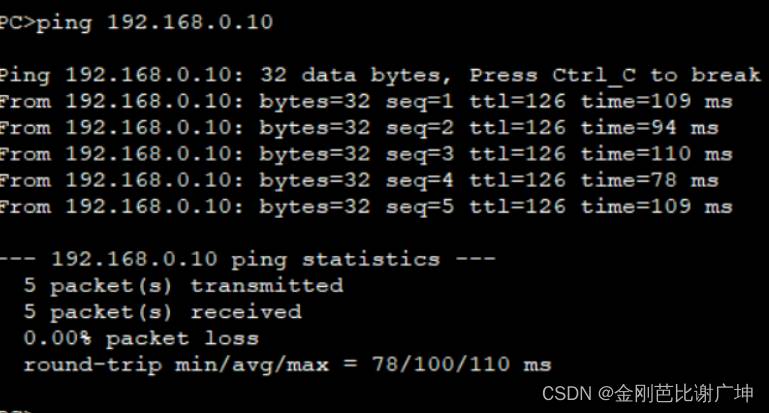

步骤三:PC1pingPC2
图2-11(PC1-PC2)
进入 PC1 命令行窗口,pingPC2的地址。
图2-12(PC2-PC1)
可见,在 R1 和 R2 上配置完静态路由后,PC1 可以 ping 通 PC2。
通过本次实验,掌握了路由器、交换机、PC的基本网络连接配置。在连接两个路由器的时候,要使用Serial线去连接,在配置过程中,一定要细心并且把所有的设备都要启动。在以上的拓扑图中,PC1要ping通PC2必须要在路由器上配置静态路由,在配置静态路由的时候一定要注意有去的路由就要有回来的路由。静态路由的配置格式为:ip route-static 目的网络 子网掩码 下一跳地址。在PC端手动配置ip地址时要注意它的网关。
