H3C--网络设备基本配置与调试

一、实验目的

1. 了解如何访问网络设备的命令行接口
2. 使用命令视图，掌握IP地址的配置方法
3. 明白如何配置远程登录
4. 通过Telnet登录路由器的配置，掌握使用Telnet进行远程连接
5. 通过SSH登录路由器的配置，掌握使用Putty等远程登录软件通过SSH进行远程登录

二、实验任务与要求

        通过配置Telnet以及SSH进行路由器的登录

三、实验原理（技术）

        1.对服务器端路由器进行远程登录的第一次对设备做配置时，必须通过Console口进行本地配置

        2.Telnet、SSH连接都依赖于IP可达性

四、实验仪器设备（环境条件）

        计算机、网络设备、HCL

五、实验记载

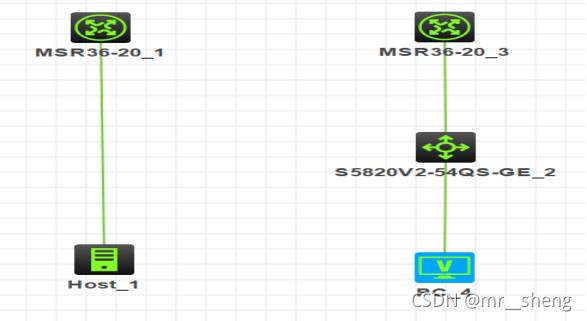

1. 搭建实验环境

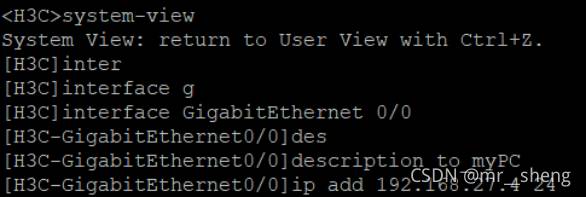

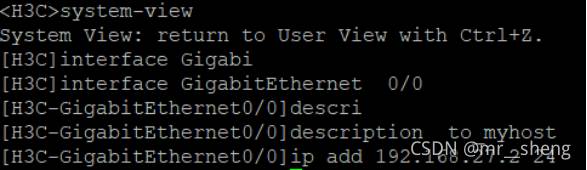

2-1.配置路由IP地址为192.168.27.2

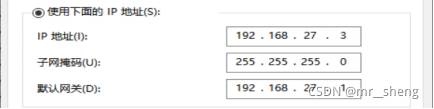

2-2.配置Host_1所连接的网卡的IP地址为192.168.27.3

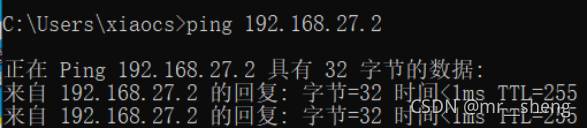

3.进行测试，检查网络是否连通（已连通）

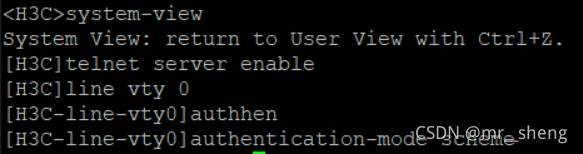

4-1.通过Telnet登录路由器的配置

--首先进入用户视图：system-view

--启动Telnet服务器：telnet server enable

--进入VTY用户界面视图：line vty 0   (VTY的编号为0-63)

--为VTY用户界面视图配置验证方式（此处指登录时须输入用户名以及密码）：authentication-mode scheme

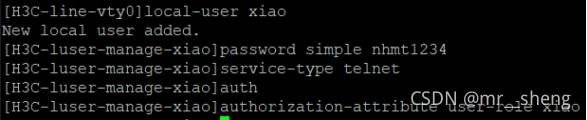

--配置本地用户名、密码、用户角色，以及服务类型

4-2

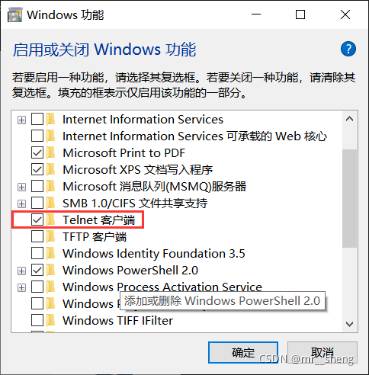

--在主机上开始Telnet服务并且对路由器进行远程连接

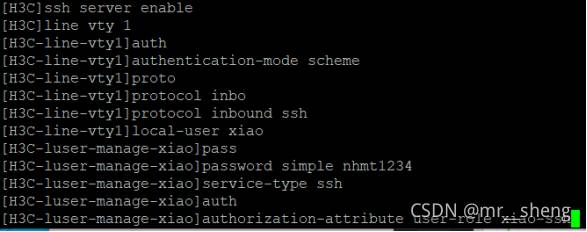

5-1.通过SSH登录路由器的配置

    --首先进入用户视图：system-view

--启动SSH服务器：ssh server enable

--配置用户界面使用scheme验证方法，使其支持SSH远程登录协议：authentication-mode scheme

      Protocol inbound ssh

--为服务器配置SSH本地用户，供SSH远程登录验证使用：

5-2

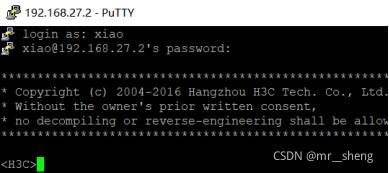

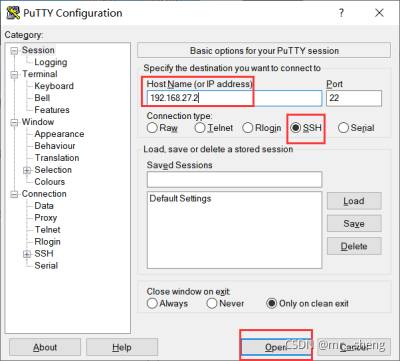

    --在主机上通过远程连接软件进行登录



6.同理配置另一路由器IP以及交换机PC端的ip地址

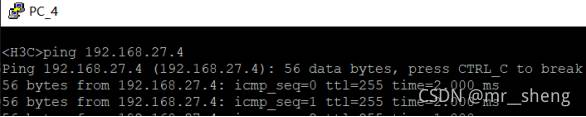

检测网络是否连通：

综上：本次远程登录实验成功
