思科网络设备安装与调试——帧中继云配置

2024-12-05 21:55:46 网络设备调试 21 ℃ 0 评论

文章目录

  • 一、帧中继云是什么?
  • 二、使用步骤
    • 1.搭建网络拓扑图
    • 2.配置网络设备各端口IP地址
    • 3.配置静态路由(使目标可达)
    • 4.配置中继云
    • 5.对接中继云接口(使网络连通)
    • 6.执行ping测试(测试线路的连通性)


一、帧中继云是什么?

解释:帧中继(FrameRelay)是一种用于连接计算机系统的面向分组的通信方法。它主要用在公共或专用网上的局域网互联以及广域网连接。大多数公共电信局都提供帧中继服务,把它作为建立高性能的虚拟广域连接的一种途径。

二、使用步骤

1.搭建网络拓扑图

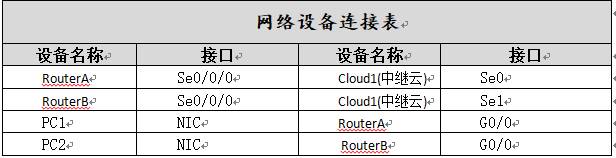

网络拓扑图如下(示例):

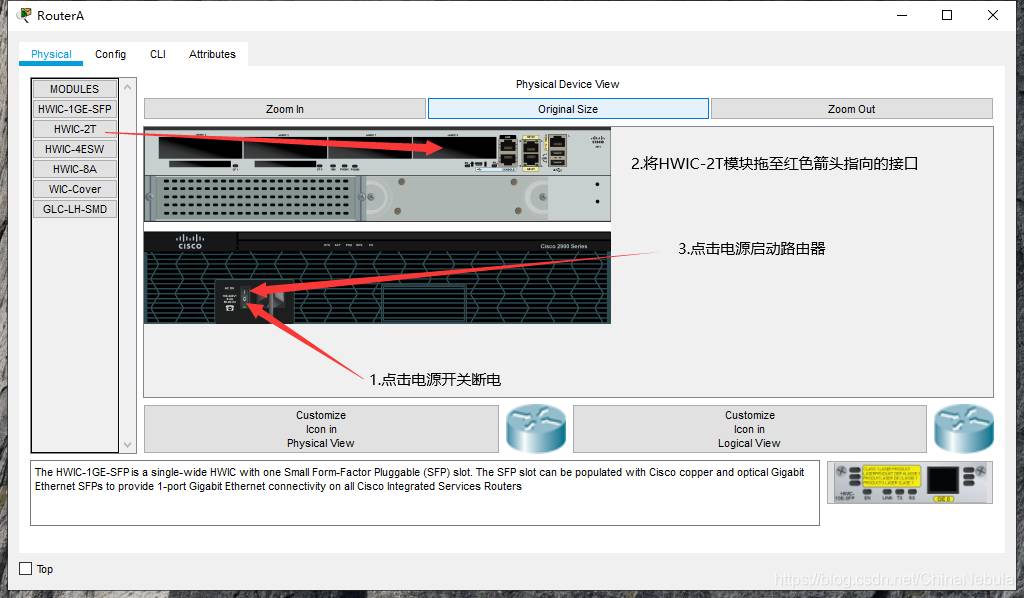

给路由器添加HWIC-2T模块(电源关闭状态下进行)

说明:RouterB路由器和RouterA操作相同

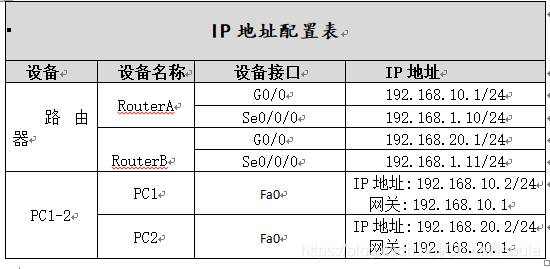

2.配置网络设备各端口IP地址

RouterA执行的命令:

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int s0/0/0
Router(config-if)#clock rate 64000
Router(config-if)#ip add 192.168.1.10 255.255.255.0   添加IP地址
Router(config-if)#no shutdown   启动接口
Router(config-if)#encapsulation frame-relay   封装中继接口
Router(config-if)#frame-relay interface-dlci 101    设置中继接口号
Router(config-if)#frame-relay lmi-type ansi      设置中继接口类型
Router(config-if)#exit
Router(config)#int g0/0
Router(config-if)#ip add 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#w
Building configuration...
[OK]

RouterB执行的命令:

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int s0/0/0
Router(config-if)#clock rate 64000
Router(config-if)#ip add 192.168.1.11 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#encapsulation frame-relay
Router(config-if)#frame-relay interface-dlci 102
Router(config-if)#frame-relay lmi-type ansi
Router(config-if)#exit
Router(config)#int g0/0
Router(config-if)#ip add 192.168.20.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console
Router#w
Building configuration...
[OK]

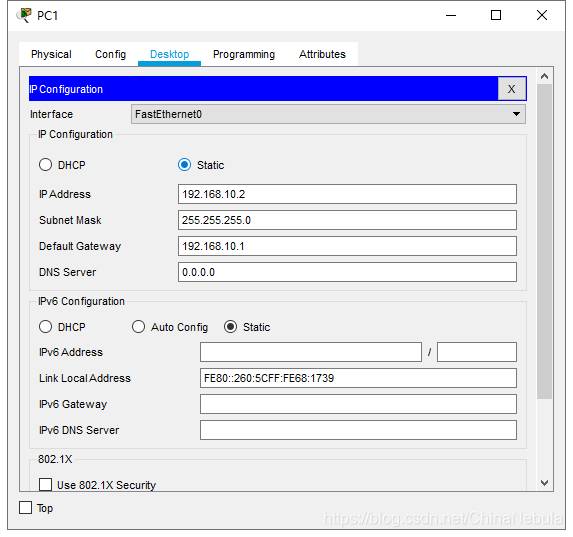

PC1配置图:

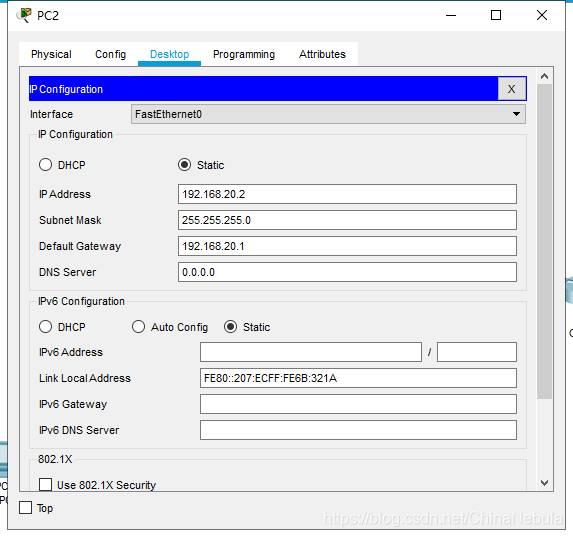

PC2配置图:

3.配置静态路由(使目标可达)

RouterA执行的命令:

Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.1.11
Router(config)#end
Router#w
Building configuration...
[OK]

RouterB执行的命令:

Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.10
Router(config)#end
Router#w
Building configuration...
[OK]

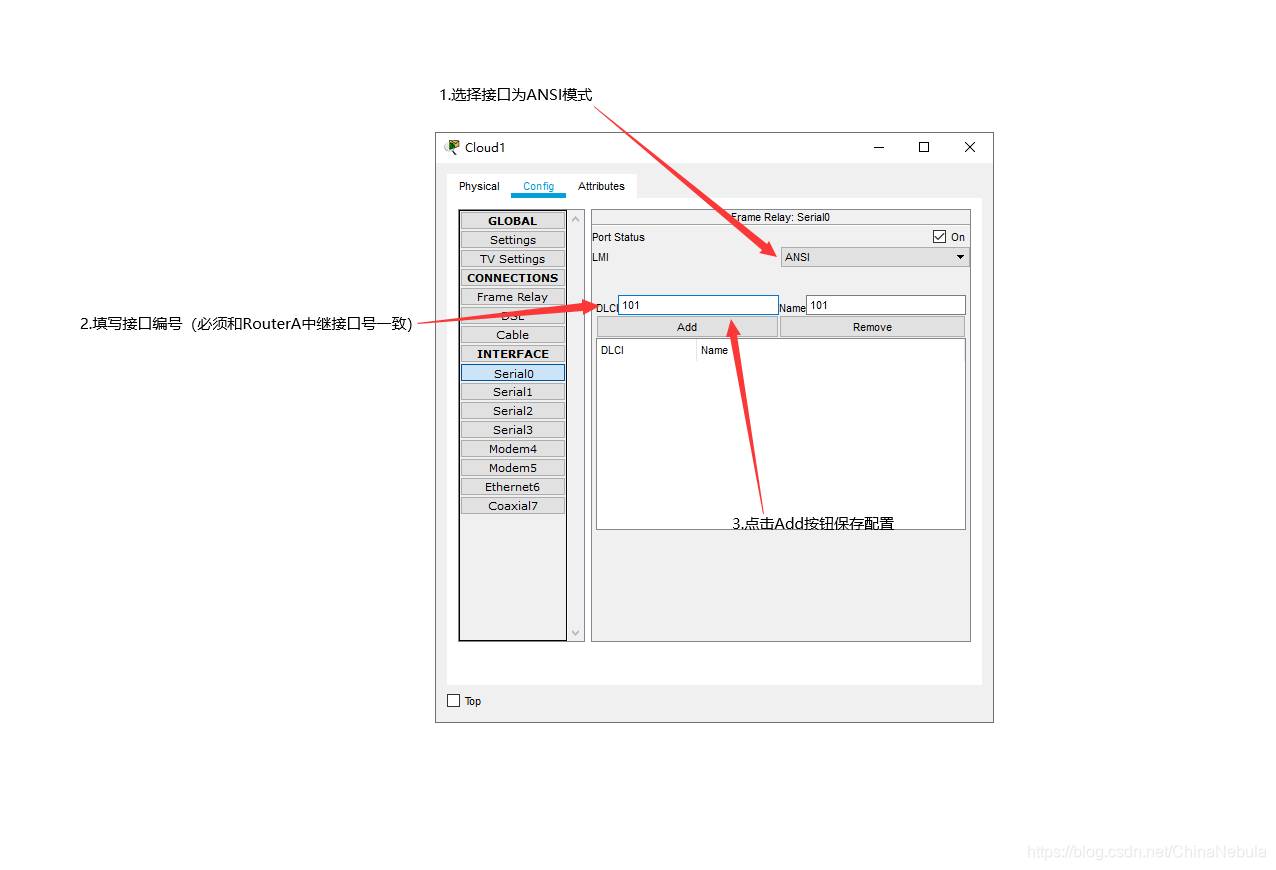

4.配置中继云


说明:和RouterB相连的Seria1的配置与上图一致,但中继接口号要和RouterB中继接口号一致(RouterB的中继接口号为102)

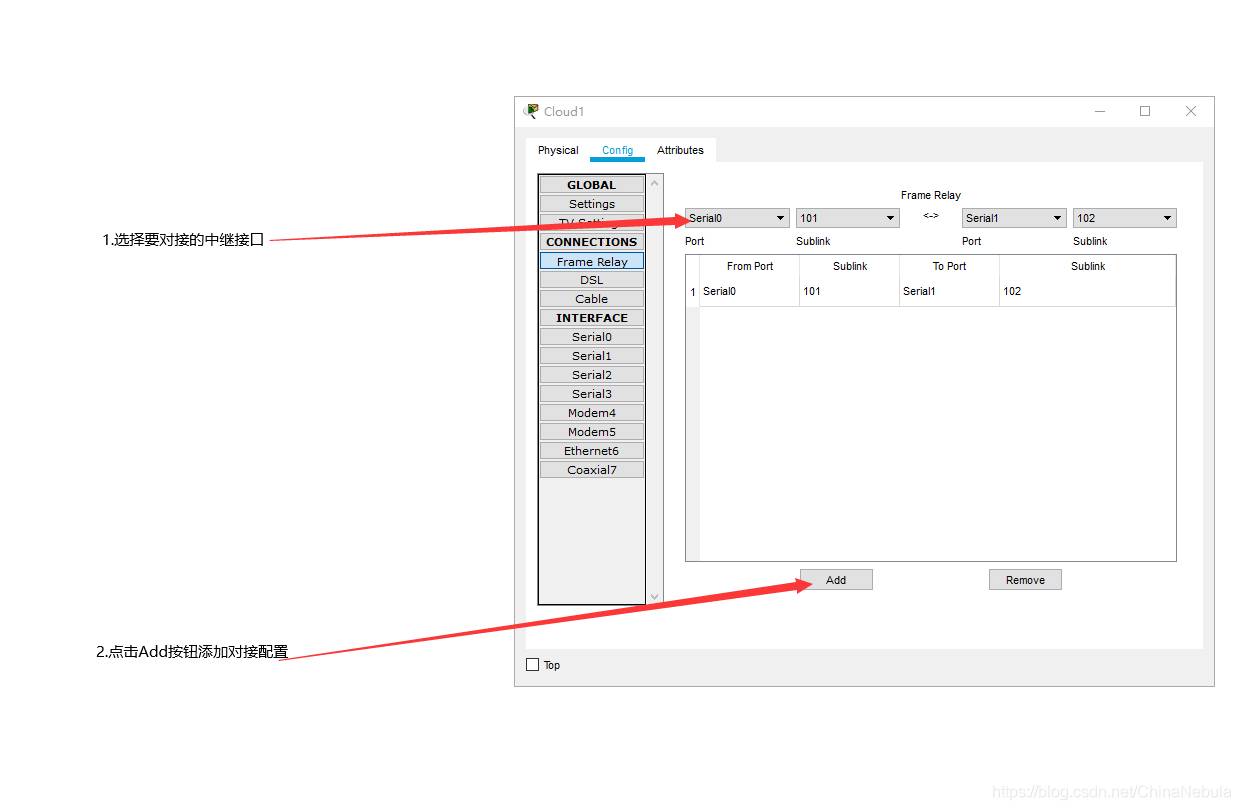

5.对接中继云接口(使网络连通)

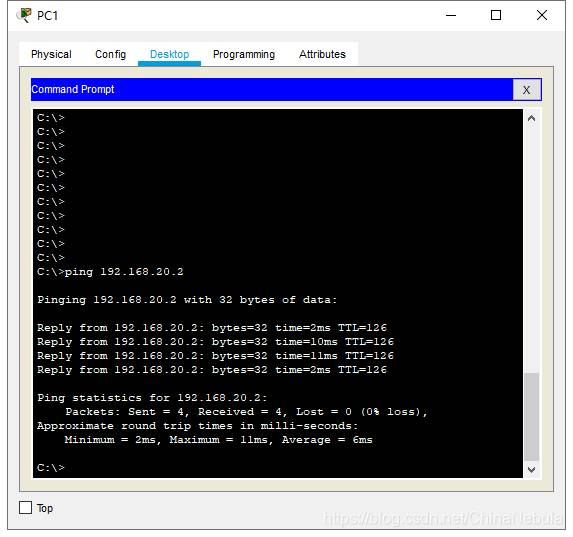

6.执行ping测试(测试线路的连通性)


说明:如果ping测试结果与上图结果一致,则成功,若不一致,则失败!
