计算机网络实验三：网络基本命令与调试

预习报告部分

• 实验目的：1.掌握数据在网络中的传输过程2.掌握简单的网络设备操作命令3.掌握网络调试方法和手段。
• 实验原理：

• 实验内容：

实验任务一：搭建基本连接环境

实验任务二：配置IP地址

实验任务三：检查连通性

实验任务四：使用系统操作及文件操作的基本命令

• 实验所用设备：PC计算机，交换机，路由器，H3Cloud软件
• 实验步骤：

1.网络设备的基本调试

1.1步骤一：首先将作为PC的两台电脑的蓝色内网线拔掉换成灰色的网线。

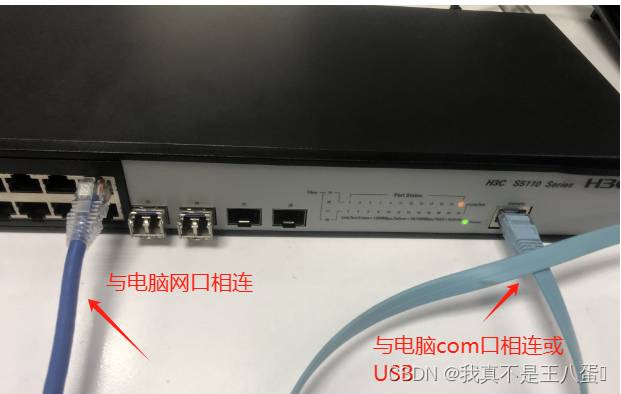

1.2步骤二：将PC机的线与交换机和路由器连接，将路由器的作为0的接口（192.16.0.1）与一个交换机相连，然后将该交换机上的另一个接口与下端其中一个作为PC机的电脑相连（该PC机IP在物理连接完成后修改自己网络IP为192.168.0.10，且默认网关应改为192.168.0.1）。然后将路由器的作为1的接口（192.168.1.1）与另一个交换机相连，然后将此交换机上的另一个接口与下端其中另外一个作为PC机的电脑相连（该PC机IP在物理连接完成后修改自己网络IP为192.168.1.10，且默认网关应改为192.168.1.1）。

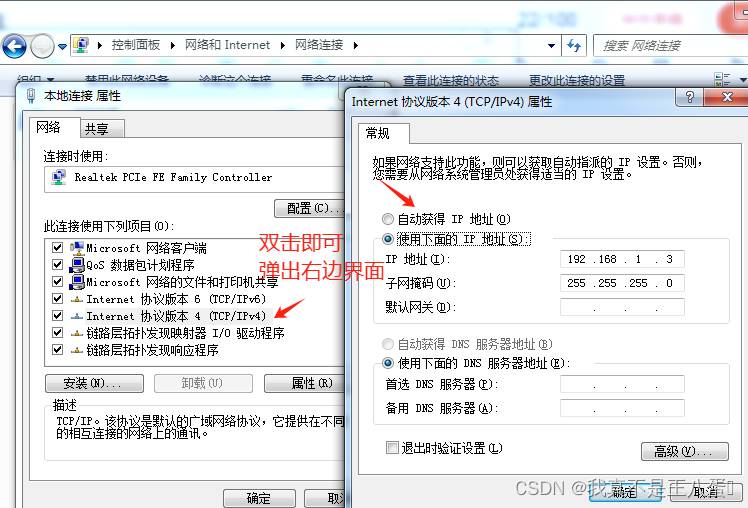

1.3步骤三：修改两个PC机的IP地址和网关

1.4步骤四：用作为RTA的电脑进入网址为192.168.254.254:8080的H3C网站，并点击第一个路由器的右边实验操作的绿色按钮进入到操作页面

1.5：按操作步骤配置IP地址

1.6：检查连通性

实验报告部分

• 实验步骤：

1.网络设备的基本调试

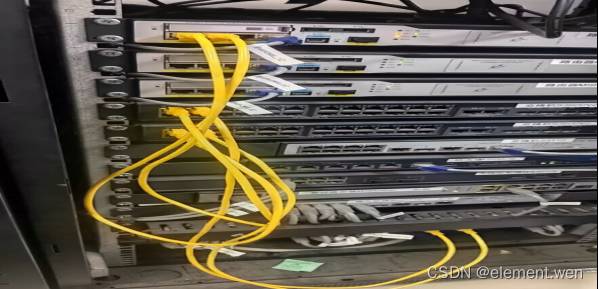

1.1步骤一：首先将作为PC的两台电脑的蓝色内网线拔掉换成灰色的网线。

1.2步骤二：将PC机的线与交换机和路由器连接，将路由器的作为0的接口（192.16.0.1）与一个交换机相连，然后将该交换机上的另一个接口与下端其中一个作为PC机的电脑相连（该PC机IP在物理连接完成后修改自己网络IP为192.168.0.10，且默认网关应改为192.168.0.1）。然后将路由器的作为1的接口（192.168.1.1）与另一个交换机相连，然后将此交换机上的另一个接口与下端其中另外一个作为PC机的电脑相连（该PC机IP在物理连接完成后修改自己网络IP为192.168.1.10，且默认网关应改为192.168.1.1）。

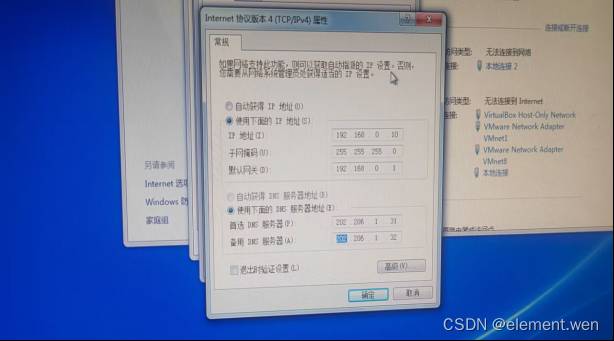

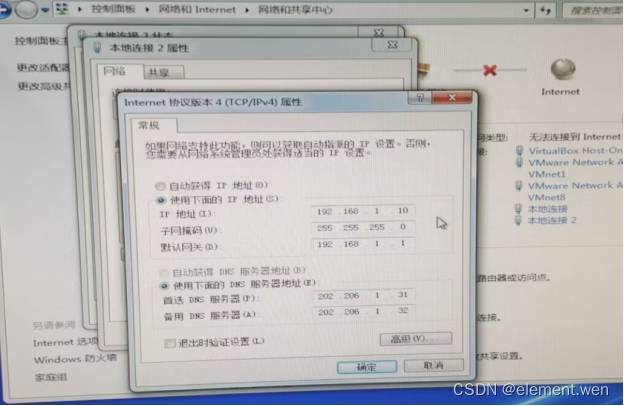

1.3步骤三：修改两个PC机的IP地址和网关

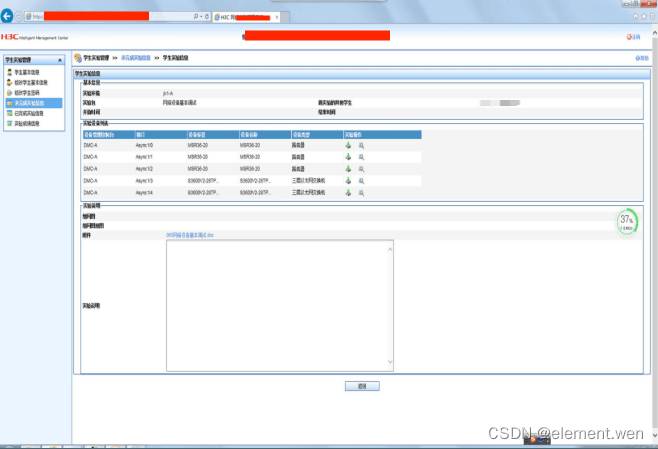

1.4步骤四：用作为RTA的电脑进入网址为192.168.254.254:8080的H3C网站，并点击第一个路由器的右边实验操作的绿色按钮进入到操作页面

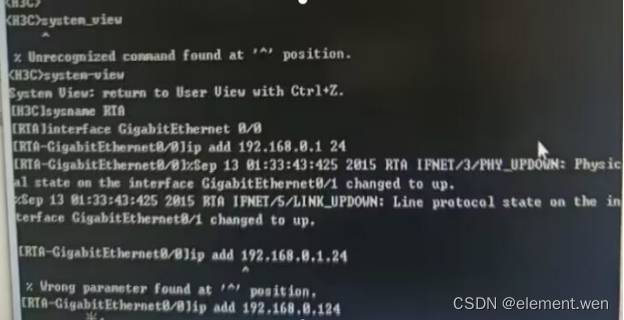

1.5：按下面操作步骤配置IP地址

RTA的配置如下：

[H3C]sysname RTA

[RTA]interface GigabitEthernet 0/0

[RTA-GigabitEthernet0/0]ip add 192.168.0.1 24

[RTA]interface GigabitEthernet 0/1

[RTA-GigabitEthernet0/1]ip add 192.168.1.1 24

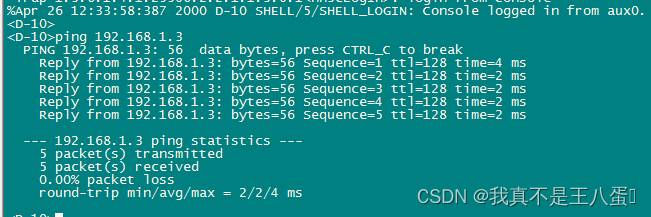

1.6检查连通性

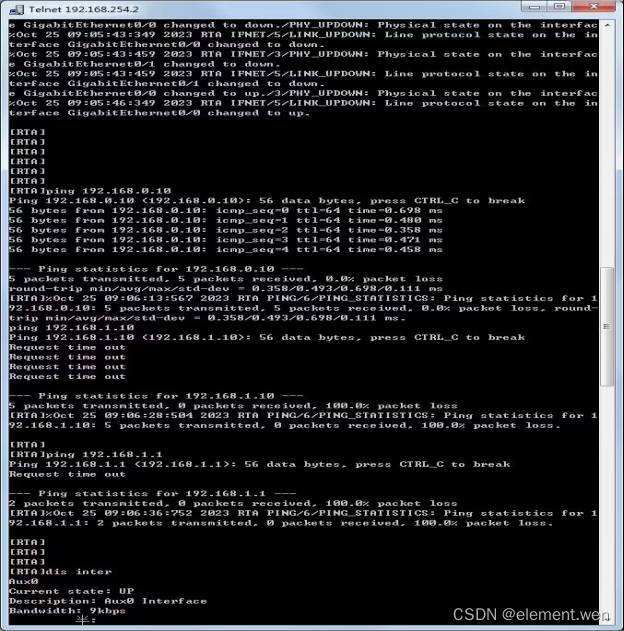

1.6.1步骤一：检测RTA与PCA的连通性

[RTA]ping 192.168.0.10

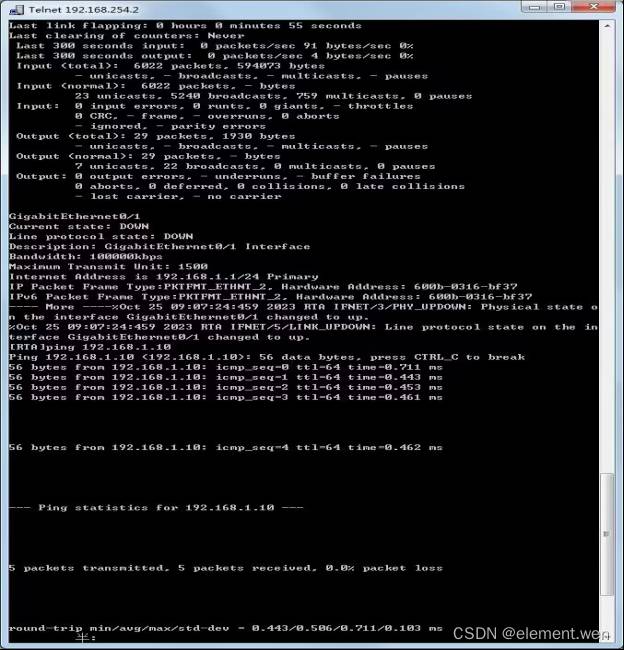

[RTA]ping 192.168.1.10

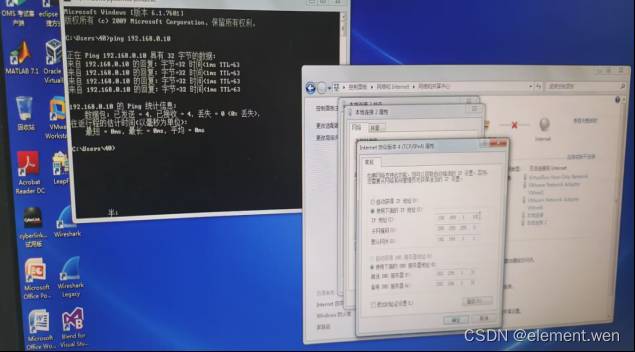

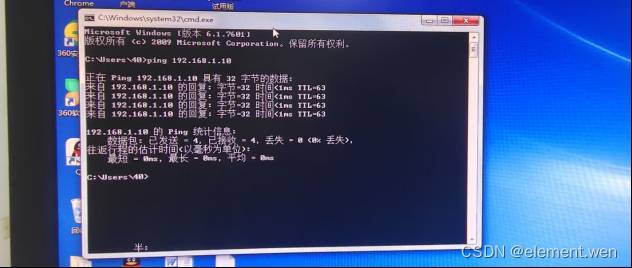

1.6.2步骤二：检测PCA与PCB的连通性

2.使用系统操作及文件操作的基本命令

步骤一：执行system-view命令进入系统视图。系统视图的提示符为[系统名]。执行quit命令可以从系统视图切换到用户视图。

步骤三：更改系统名称

 [H3C]sysname YourName

[YourName]

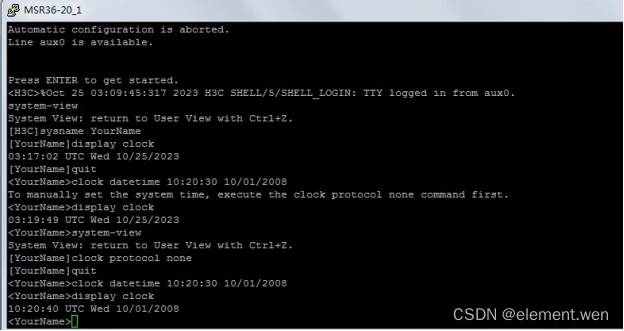

步骤四：更改系统时间

 [YourName]display clock

17:28:07 UTC Mon 09/08/2008

[YourName]quit

<YourName>clock datetime 10:20:30 10/01/2008

<YourName>display clock

10:20:32 UTC Wed 10/01/2008

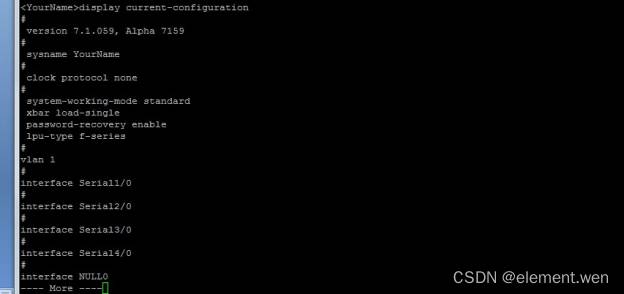

步骤五：显示系统运行配置

<YourName>display current-configuration

<Space><Enter><Ctrl+C>

步骤六：显示保存的配置

<YourName>display saved-configuration

此时尚未保存配置，因此不存在saved-configuration

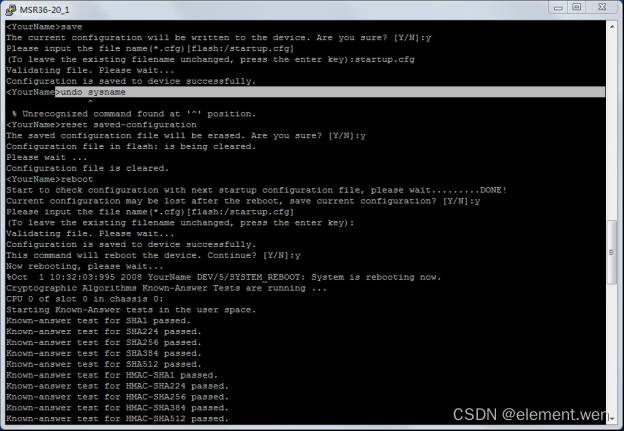

步骤七：保存配置

由于执行了save命令，保存配置与运行配置一致。

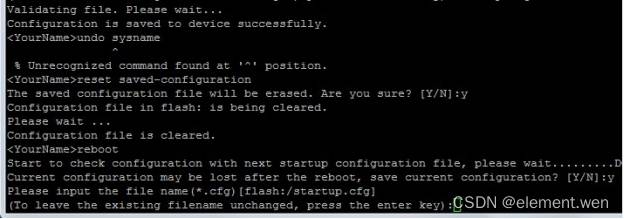

步骤八：删除和清空配置

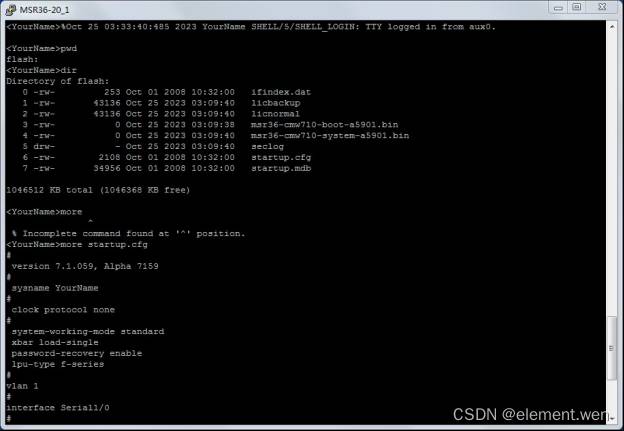

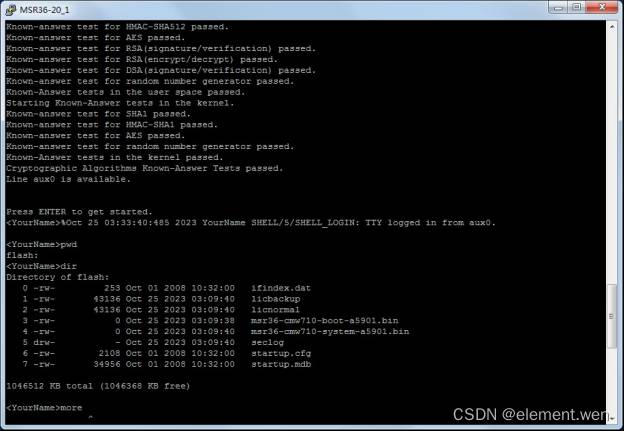

步骤九：显示文件目录

步骤十：显示文本文件内容

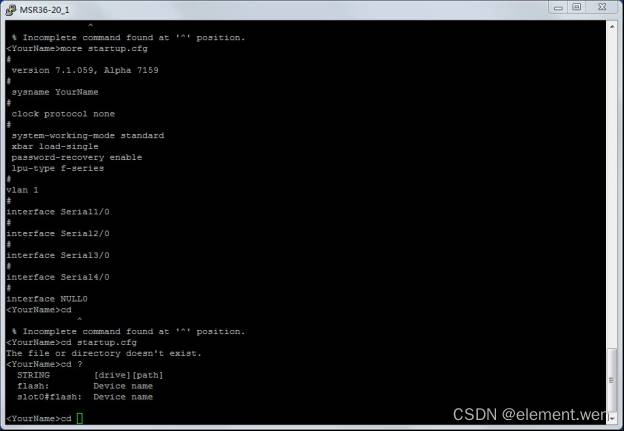

步骤十一：改变当前工作路径

• 实验数据及结果分析：

如上图步骤所示，结果显示，RTA与PCA与PCB均可互连，并且PCA与PCB可以互连。

RTA收到了ICMP的Echo Reply报文，RTA可以ping通PCA。与准备阶段的实验内容和步骤相符合。

• 实验结论：

本次实验通过一系列操作我了解了路由器、交换机与PC机各设备之间的连接，了解了各种设备的一些配置以及网络设备的一些基本操作和调试，明白了通过路由器、交换机与PC机各设备之间的互连能够使RTA与PC机之间连通，以及两PC机之间也可以相互连通，同时网络设备的基本操作（如使用一些系统操作和文件操作的基本指令）可以对系统或文件信息进行更改。

四、总结及心得体会：

通过这次实验我明白了数据在网络中的传输过程，和局域网内主机与交换机和路由器之间的传输关系，掌握了简单的网络设备操作命令和网络调试的一些方法和手段。

心得：在实验过程中必须要注意将物理连线准确对应的进行连接，不然会使整个实验失败；同时也要注意操作过程中更要注意准确进行操作，避免出现操作失误导致设备故障或者网络中断；其次要认真记录实验数据及结果，方便后续进行一系列相关的分析，发现问题要及时解决。
