网络设备的连接以及配置

目录

.网络设备连接

一些常用的命令

接口

在接口下配置IP地址

删除接口下的配置信息

---

.网络设备连接

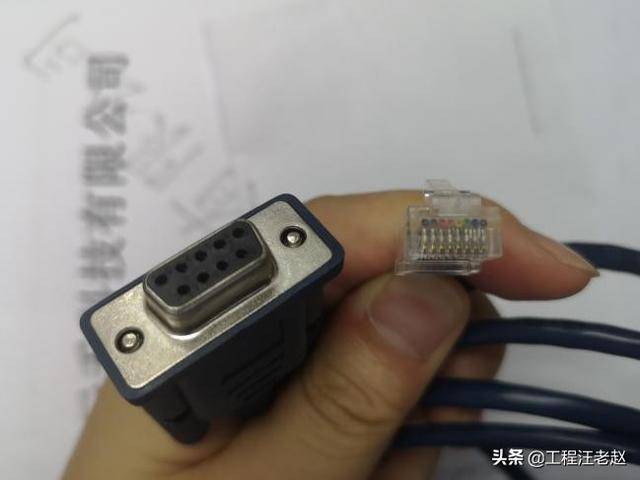

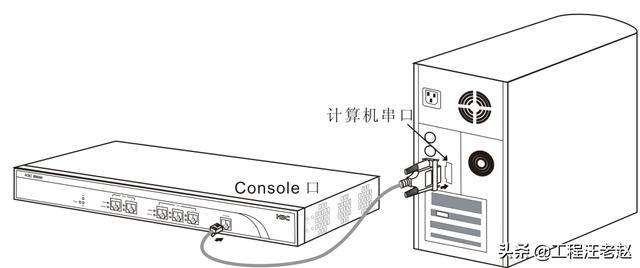

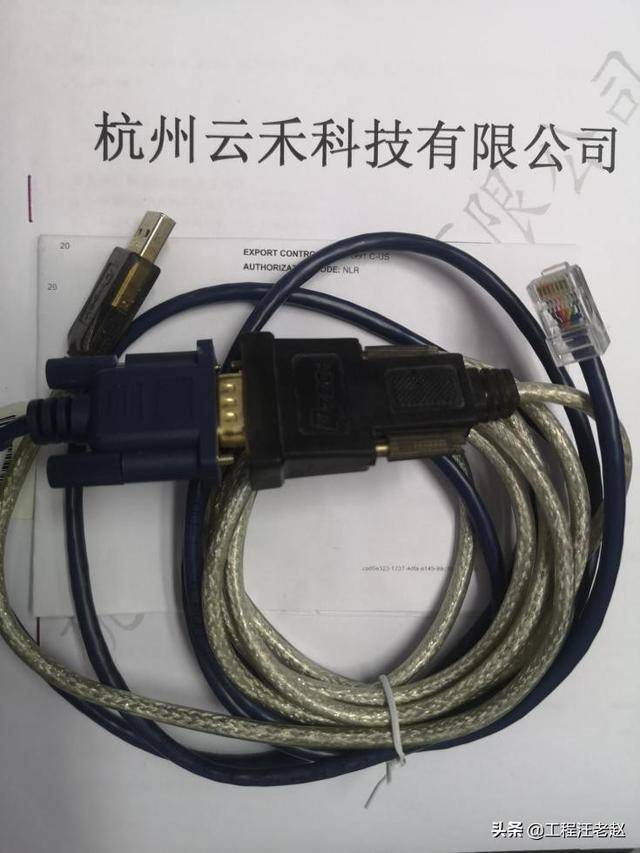

1）.设备的console接口连接 用于网络设备出厂配置 必须是近距离 必须是现场 通过笔记本的串行接口，使用console配置线与网络设备的consloe接口进行连接

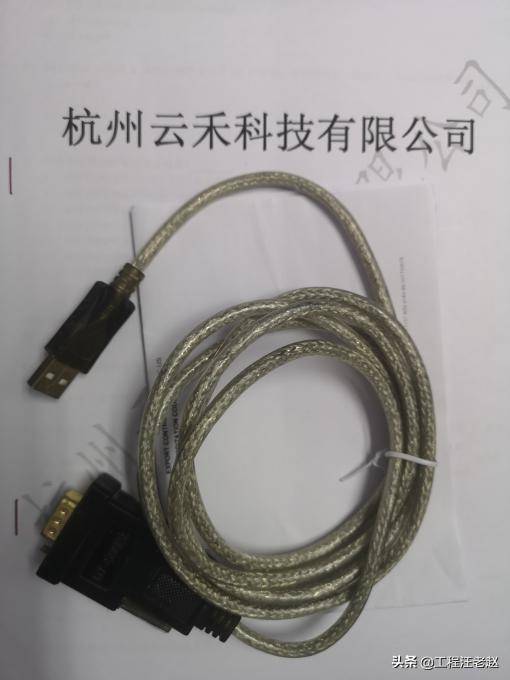

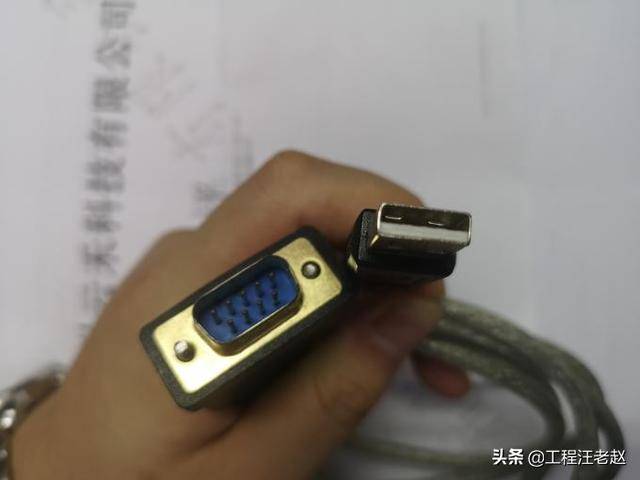

usb转rsr232 转接头（如下图）

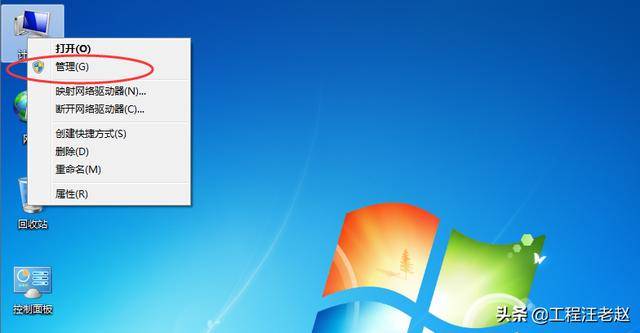

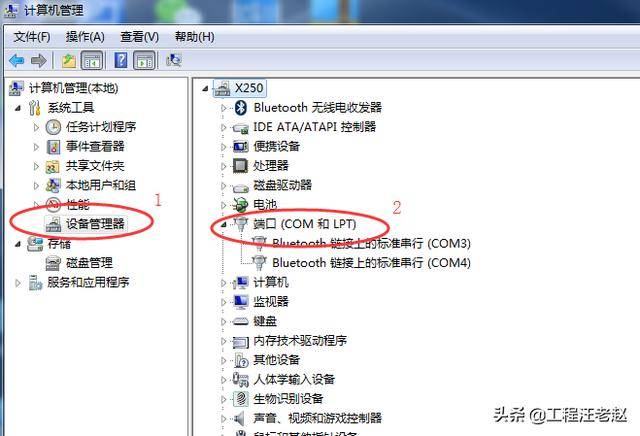

线需要驱动，串行接口驱动程序， 需要在计算机上，设备管理器中去看com接口编号 记住编号 ---连接到网络设备并开机。（物理连接完成）

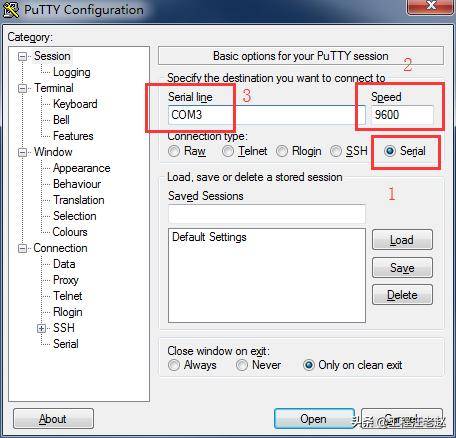

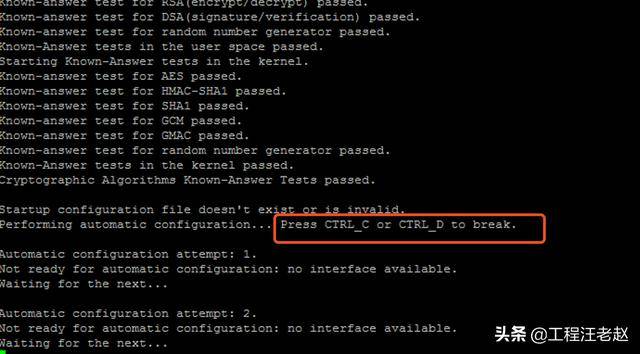

计算机中连接设备配置必须使用终端软件 crt putt 连接设备进行配置 conslooe -com接口 Telnet ssh

1.连接计算机后注意com号 -----2.波特率 设置为 9600

视图 用户视图 system 进入到系统视图[huawei]

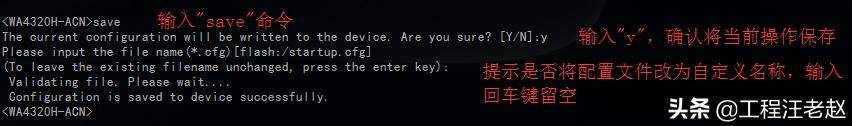

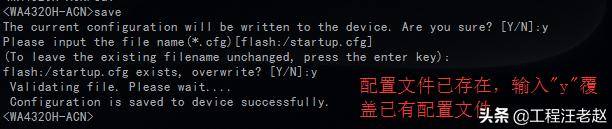

用户视图 ： 可以对网络设备硬件系统调试时 一般对设备进行测试 ping 重启 保存 对flash：中的文件进行管理 一些测试命令

系统视图：可以对设备进行协议 服务 策略等配置时使用的视图，系统视图又是其他子视图的跳板

对设备进行区域，协议，AAA，接口配置时，需要进入子接口视图

一些常用的命令

display 查看命令

dis cu 查看当前配置文件

dis ip rou 查看路由表

dis int g0/0/0 查看接口的二层信息

dis ip int g0/0/0 查看该接口的三层信息

dis ip int brief 显示当前设备所有接口的三层信息

dis int brief 显示当前设备所有接口的二层摘要信息

dis arp 跟指定参数 查看arp的相关信息

在系统视图下

sysname 名称 修改设备名称

接口

华为网络设备接口比较多 接口命名规则 接口类型 主槽口编号/副槽口编号/接口序号

G0/0/0 进入到某个接口 ---接口子视图 在该接口下做配置

在接口下配置IP地址

ip add 192.168.1.1 255.255.255.0

ip add 192.168.1.1 24 华为设备简写配置ip地址方法

dis this 查看该视图下的配置

ip add dhcp-alloc 自动获得地址

删除接口下的配置信息

反向执行 ---undo

1.只有一个主命令 删除过程中只需要删除主命令，不需要参数

路由器接口配置地址的过程中，不同的接口不能配置同一个网段的地址

路由器的每个接口都连接的是不同的网段，所有的接口不能是同一个网络氛围内的地址
