Linux串口调试助手

2024-12-05 21:58:10 网络设备调试 27 ℃ 0 评论

前言

基于网上资料对相关概念做整理汇总,部分内容引用自文后文章。

在linux下使用串口终端有两个选择:

  • 基于命令行的minicom
  • 图形界面的putty(xshell没有linux版本)

1 概述

1.1 Linux的串口设备

Linux下的串口和windows不同,是以设备文件的方式出现,在/dev/目录下,有两种情况:

  • 主机配置的串口:设备文件通常是ttyS0、ttyS1等,使用dmesg | grep ttyS查看;
  • USB转串口:设备文件通常是ttyUSB0、ttyUSB1等,使用dmseg | grep ttyUSB查看;

使用的是CH340的USB转串口线,所以结果如下:

1.2 minicom

1.2.1 安装minicom

使用在线安装minicom

sudo apt-get install minicom

1.2.2 配置minicom

接下来配置minicom(-s参数表示进入配置界面):

sudo minicom -s

   输入sudo minicom -s,注意前边一定要加sudo阿,否则在配置完后会出现cannot write to /etc/minicom/minirc.dfl的权限问题!

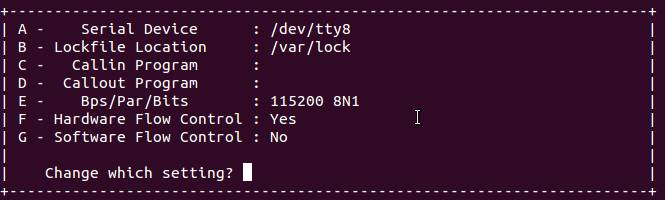

使用方向键 选择 Serial port setup,按Enter键,进入minicom的配置菜单,如下图

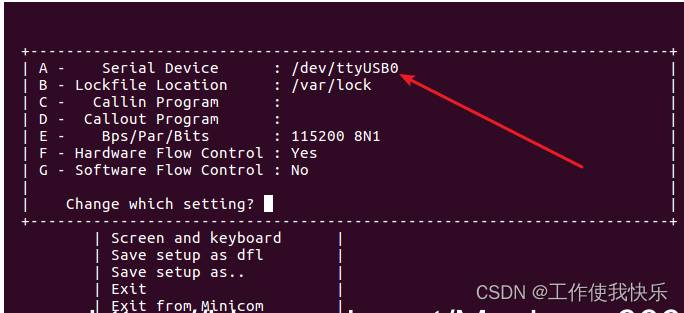

输入a或者A,选择串口设备

(1)设置串口设备文件名

 (2)设置串口属性

配置完串口设备后,按Enter键,再输入E,配置波特率,按默认配置即可  115200 8N1 (波特率:115200,数据位:8,奇偶校验位:N 无,停止位:1)。

(3)设置硬件/软件流控

   配置完波特率,按Enter键,再输入F,配置硬件流控,选择NO

   再继续配置软件流控,也选择NO。

(4)保存设置

都配置完后,按下Enter键返回上一界面,选择save setup as dfl(即将其保存位默认配置),再按回车保存设置;

(5)退出主菜单

选中Exit from Minicom即可退出主菜单选中Exit from Minicom即可退出主菜单。

再选择Exit,关闭minicom。

(6)使用minicom

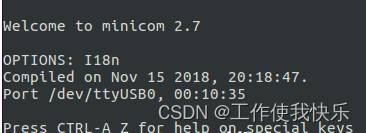

   再次输入命令  sudo minicom,是刚才的配置生效,可以看到串口输出信息

在 使用minicom查看log时候,今天发现无法回车进入到命令行模式输入命令了,通过查找资料发现关键点就在串口的配置中有个Serial port setup-->Hardware Flow Contorl选项被改成了Yes,这样就造成了键盘没有用了,接受不了任何输入。把他改成No就好了。具体修改操作如下: sudo minicom /dev/ttyUSB0 (修改后保存权限问题,需要使用root权限)

进 入minicom后Ctrl+A然后按字母键O进入configure Minicom界面,进入Serial port setup界面,此时F - Hardware Flow Contorl项为Yes,按下F键就修改为No了,即关闭硬件流控,回车回到上级菜单,选择Save setup as _dev_ttyUSB0保存配置修改。这样就可以输入命令了。

组合键的用法是:先按Ctrl+A组合键,然后松开这两个键,再按Z键。另外还有一些常用的组合键。
(1)S键:发送文件到目标系统中;
(2)W键:自动卷屏。当显示的内容超过一行之后,自动将后面的内容换行。这个功能在查看内核的启动信息时很有用。
(3)C键:清除屏幕的显示内容;
(4)B键:浏览minicom的历史显示;
(5)X键:退出mInicom,会提示确认退出。

3、配置文件所在目录
Ctrl + A --> O
+-----[configuration]------+
| Filenames and paths      |
| File transfer protocols -|
| Serial port setup        |
| Modem and dialing        |
| Screen and keyboard      |
| Save setup as dfl        |
| Save setup as..          |
| Exit                     |
+--------------------------+

选择"Filenames and paths"
+-----------------------------------------------------------------------+
| A - Download directory : /home/crliu                                    |
| B - Upload directory   : /tmp                                         |
| C - Script directory   :                                              |
| D - Script program     : runscript                                    |
| E - Kermit program     :                                              |
| F - Logging options                                                   |
|                                                                       |
|    Change which setting?                                              |
+-----------------------------------------------------------------------+

(1)A - download 下载文件的存放位置(开发板 ---> PC)
开发板上的文件将被传输到PC机上的/home/crliu目录下。
(2)B - upload 从此处读取上传的文件(PC ---> 开发板)
PC机向开发板发送文件,需要发送的文件在/tmp目录下(PC机上的目录)。做了此项配置后,每次向开发板发送文件时,只需输入文件名即可,无需输入文件所在目录的绝对路径。
