为何设计此调试工具软件，完全因为在工作中遇到的问题。如产品开发过程中涉及到众多的命令调试（可能需要使用人员记住各种命令），参数及状态数据查看、修改，串口或网口通信调试，软件在线升级等等。同样，在测试及生产过程中也会涉及到诸多的操作需求，甚至对于测试中的问题跟踪提供便利操作，包括跟踪信息、操作日志跟踪等等。所有这些可能的需求，都将其集中在一个工具软件中执行，其所具有的功能完全已经超出了普通的串口助手或网络调试助手。
这里本人对日常产品开发中对设备参数做一个说明。
在实际产品软件开发时，往往对设备来说有较多参数需要设置。对其归纳一下，大致可以分为4类：设备基本信息、设备工作参数、设备通信参数、设备状态，当然可能还会有一些其它参数，比如我在工作中就还会有拟合数据参数，但这不太具有一般性，以下仅说明前述的4类参数。
1） 设备基本信息：主要描述设备名称、设备ID、设备型号、软硬件版本号、生产日期、生产厂商等信息。基本信息主要用于标识一个具体设备，其信息大部分往往是固定；这个参数可读写；
2） 设备工作参数：主要描述设备工作中使用的可变参数，如某个阈值，某个时间值等。这部分参数即可以包括工厂模式修改，也可以包括客户模式修改，只需要软件进行区分即可；这个参数可读写；
3） 设备通信参数：这个参数仅对具备通信功能的设备，可能包括通信参数的修改，也可以包括通信协议的选择（设备支持多种通信协议）；这个参数可读写；
4） 设备状态：主要是对设备运行的各种数据的及时读取及显示，可能包括电池电压、设备温度、通信模块信号等；这个参数仅可读；
以上4类参数，实际在软件进行设计时需要考虑如何对其进行读取或配置。不仅在开发调试可能使用，同时在生产、测试时同样需要使用，甚至在产品出货后在用户现场还可能进行配置修改。这就涉及到如何对参数进行修改，也属于软件设计需要考虑的内容。以下对各种修改方式作一个说明。
1） 串口调试工具修改：这是最简单也最原始的方法，也就是软件设计一组命令，并通过调试串口接收命令及数据完成设备参数的读取或修改；这种修改方式有一定的缺陷，即作为产品来说，必须在外壳提供一个串口的接口，否则就需要开盖处理；
2） 网口调试工具修改：这种方式对比串口调试工具稍微方便一些，可以设计为同样的修改方法，并且网口应该属于产品本身具有的一个接口，这样就不需要单独再为此开一个接口；
3） 网页方式修改：这种方式与第二种方式有些相似之处，并且不需要工具软件，属于比较流行的方式。但对设备MCU的资源要求较高，对于一般的单片机，尤其是资源有限的MCU，其必然不太合适；
4） 通信协议方式修改：也就是定义一个通信协议，由上位机或其它设备对它进行读取或修改。这种方式比较适合于有上位机通信的情况，并且其通用性不是太好；
本人根据工作需要自行开发了两款相似功能的软件工具，即串口调试工具和网络调试工具软件，这两款工具软件即具有一般的通用性（如普通的串口助手），也有一定针对性（如考虑到调试或生产的使用）。本文主要针对串口调试工具做一个说明，至于网络调试工具，将在另一份文档中说明。请参考：网络调试工具
此工具软件最大的特点是设计了功能按钮，设备可以输出指定格式的按钮文本，并进行保存，或者用户可以导入指定格式的按钮文本。在此后的调试中，用户无需记住所需的调试命令便可进行操作，同时若设备导入了按钮说明信息，则操作用户还可以查阅使用说明。
同时，工具软件还提供了一套自定义的设备软件升级功能，并提供了协议说明；
此外，工具软件也提供了诸多方便使用的小功能，可以更多的帮助开发人员使用；
串口调试工具软件下载
以下描述的软件属于比较早期的版本，后续已经更新到V2.51，由于时间原因，不再更新图片及新增功能的详细描述。这里仅简单的说明一下增加了什么功能，具体的请下载最新软件。另外，由于版本更新较多，这个更新情况将最后。
说明：发送区的功能按钮取消勾选，则显示如下的升级区
这个区域与串口助手相似，仅对多出的功能或有特色的功能进行说明
在点击时，将自动刷新所有串口，使得新连接的串口可立即显示出来；
串口接收按照设置的分帧时间，在结束时自动添加回车换行符号；
可以将串口接收数据输出到指定命名的文件中，使得掉电时的调试信息得以保存在文件中。同时，提供了文件拆分功能，避免一个文件存储过大的内容（当然，不选择也会进行大文件拆分<100M>）；

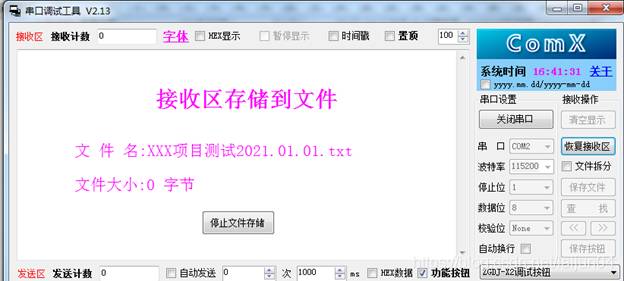

以下是执行后的显示：
可在存储过程中恢复串口数据到接收区，或终止文件存储；
提供2种格式存储，即文本格式与BIN格式，同时在存储BIN格式时，还可以选择自动识别功能（只需要将鼠标指定在某个位置）。自动识别功能同时将查找指定字符串“完成”或“结束”用以辅助确定数据结束（不提供此字符串则完全自动识别）。
提供在接收区指定位置开始的文本查找功能，方便调试信息的查阅；
自动识别接收区的按钮格式文本，并进行存储；
注：按钮文本可以在设备中按照指定的格式输出，并以此按钮进行保存，后续即可操作按钮完成功能调试；关于设备输出此格式的文本信息，本文档不做说明，会在专门的嵌入式调试文档中进行说明，并提供示例代码。
这个区域与普通的串口助手区别较大，除了正常的发送操作外，还提供了发送历史数据保存与调出，辅助的校验和计算功能等；
提供ASCII文本调入功能，同时对于中文字符，可选择GB2312或不选择，这取决于调入文本时是否出现乱字符；
发送完成后，可手动清除发送区的数据；
勾选时，发送完成后自动清除发送区数据；
发送数据会自动进行存储（同时会存储数据格式<ASCII或HEX>），并通过”>>”或“<<”选择下一个或上一个历史数据，当执行“历史清除”时则会删除存储的数据；
提供了对输入区数据的8/16/32bit累加校验和计算，CRC8/CRC16/CRC32冗余校验和计算，输入数据接受两种格式（ASCII或HEX）,输出数据提供了大端与小端格式输出；
注：同时，在发送区也提供了右键菜单，执行常用的多种CRC8/CRC16/CRC32计算；
这个区域主要提供数据输入，并可控制部分辅助功能；这部分的功能与普通的串口助手完全不同，并进行了有效的功能改进。以下重点对改进功能进行说明。
除基本的接收输入字符外，额外提供了多种CRC8/CRC16/CRC32的计算，具体包括如下：
CRC8： CRC8,CRC8-ITU, CRC8-ROHC, CRC8-MAXIM;
CRC16： CRC16_CCITT,CRC16_CCITT_FALSE,CRC16_XMODEM,CRC16_X25,CRC16_MODBUS, CRC16_IBM, CRC16_MAXIM, CRC16_USB, CRC16_DNP;
CRC32： CRC32-IEEE802.3,CRC32-MPEG2;
这些CRC的快捷计算，可以非常方便执行通信调试，对应软件开发与测试人员均非常方便。
当然，实际上还有一种更方便的做法，即由设备输出通信协议数据，并生成通信调试按钮，这样更方便于调测与生产测试，这部分同样会在专门的嵌入式调试文档中进行说明，并提供示例代码；
另外，在右键菜单中还提供了HEX数据与ASCII字符串的相互转换功能；
发送的数据字节数，双击清零；
提供发送时间间隔、发送次数（设置为0则持续发送），勾选“自动发送”后点击发送按钮，则开始执行，自动发送过程中，取消自动发送选项则立即停止发送。同时，发送的过程中会显示当前发送次数,并在发送完成后也会进行提示，方便测试人员掌握具体的数据。其两种状态分别如下：

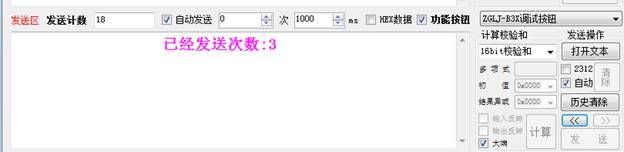

发送过程中的显示：

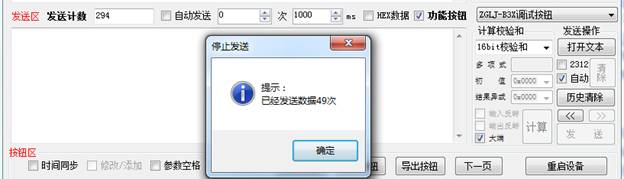

发送完成后的显示：
勾选时，发送区数据为十六进制数据，在执行发送时将进行检查；

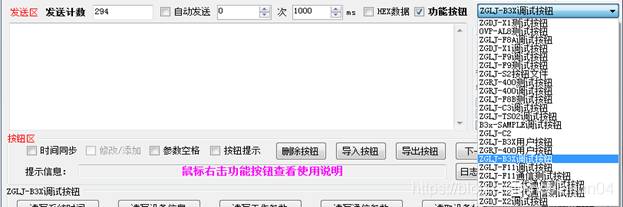

勾选时，在发送区下面的部分将显示功能按钮（同时接收操作中的“保存按钮”功能有效），具体的按钮内容由其旁边的下拉列表进行选择，如下图示：
当取消“功能按钮”选项时，发送区下部分将显示升级区内容（同时接收操作中的“保存按钮”功能无效，并且按钮文件下拉列表也变得无效）；
接收区与普通串口助手也增强了部分功能。
可显示ASCII数据或HEX数据，其受控于“HEX显示”选项。同时，接收区域提供右键菜单（及快捷键），可执行ASCII数据与HEX数据相互转换，复制选择区域数据以覆盖或追加的方式到发送区，对调测非常方便；
显示接收串口数据的字节数，双击可清零；
可设置显示区域的字体大小等格式；
可切换接收区HEX格式数据与ASCII格式数据的显示方式；
可使接收区域暂停接收数据的显示，但并不影响串口数据的接收，当取消暂停显示时，将此期间接收的数据显示出来；
按照设定的分帧间隔时间显示数据，且将记录收到数据的时间信息；
此窗口置于其它窗口的前面；
默认设置为100ms；
这部分功能为此工具的特色功能，其主要为解决调测中交互调试或设置的便捷性。
当你的设备需要执行调试或设置时，可能会设计一组专用的调试命令，可能会设计为英文字符串，也可能设计为中文字符串，但无论如何，都需要操作人员记住你设计的命令，尤其是每个人可能设计不同的命令执行相同的功能，这给实际使用造成了相当的麻烦；
如果我们设计一种标准的调试命令文本格式，由设备通过某个命令输出，并由调试工具进行保存，同时生成顾名思义的按钮，同时提供按钮操作及参数说明，这样使用起来则非常方便，即便设备被拿到其它地方，只要读出按钮文本并进行保存，则可以很容易执行操作；
同时，如果我们针对不同的场景，即针对调试、测试、生产、客户不同人员使用的情况下，提供不同级别的功能操作按钮，这样可以非常方便的设计操作级别；
最后，还可以针对我们的调测，设计出通信命令按钮，方便进行通信自测；
以下将对按钮区的功能进行说明：
由发送区的功能按钮列表进行选择，这在发送区已经进行了说明；
这一组功能分别实现如下功能：
导出的按钮文件或手动生成的按钮文件，可通过此功能导入；
可生成按钮文件，方便其他人导入，或参照此文件修改并生成新的按钮文本；
从本机电脑上删除当前选择的按钮文件；
此工具一共设计了40个按钮，通过上一页及下一页进行翻页操作；

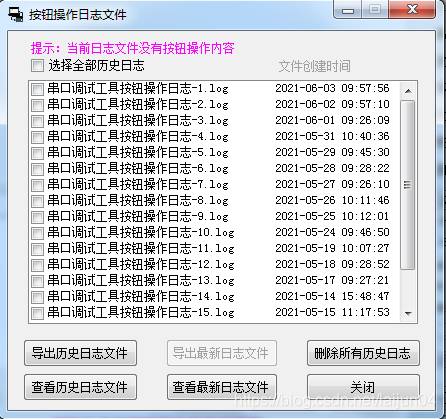

这是一个非常有用的功能，提供了当前按钮及串口操作的日志记录，并保存了多达30个历史日志，对于测试人员发现的问题，可以很容易进行操作记录的查找，对问题的查找提供了较大的帮助，执行这个功能时将进入下一个页面，其内容如下：

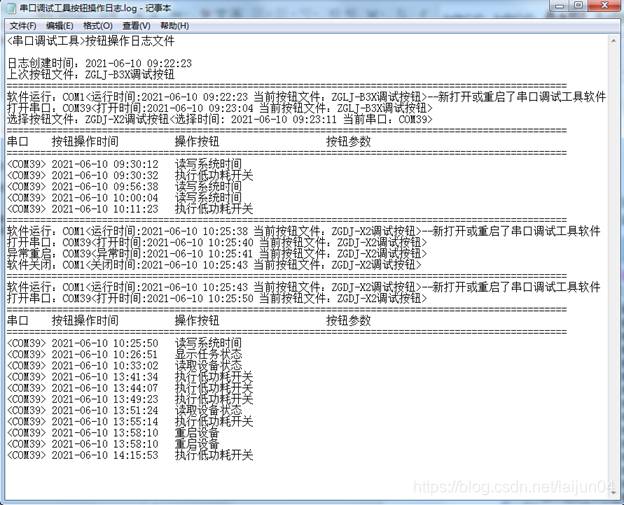

其中可以选择查看最新日志、历史日志，导出最新日志、历史日志，以及删除索引历史日志文件。查看日志文件的内容如下：
同时，按钮功能还提供了诸多功能如下：

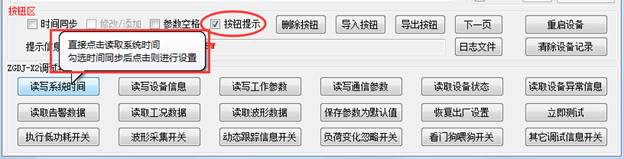

则鼠标移动到按钮上时，将以气泡方式显示按钮提示内容；提示显示如下：

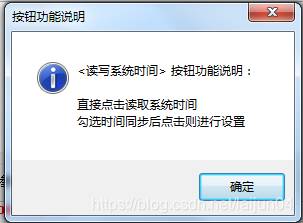

或将鼠标移动到按钮上右击按钮，将弹出按钮功能说明提示框；提示框显示如下：
按钮提示内容根据规定的格式存放在按钮文本文件制定位置即可；

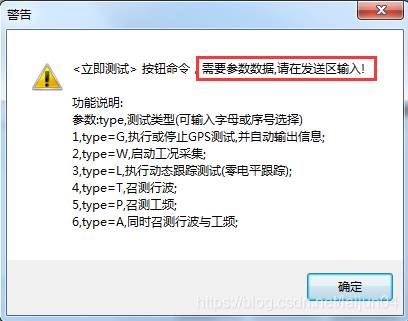

在按钮文本中关于按钮参数的开关中设置为“Y”，则在操作按钮时，工具软件将检查输入区是否有参数数据，如没有则进行提示：
在按钮文本中关于按钮确认的开关中设置为“Y”，则在操作按钮时，工具软件将提示是否确认操作：
根据个人工作中的需要，经常需要使用电脑对设备进行时钟设置，此工具软件专门提供了两种方法同步时间：

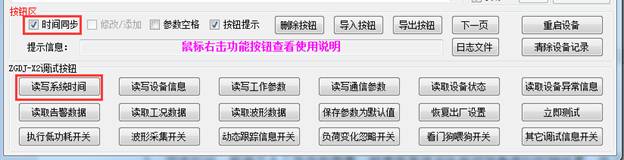

同步时间选项：
勾选时，点击任何功能按钮，则自动获取当前的系统时间并作为参数一起与功能按钮发送；
输入区导入时间：

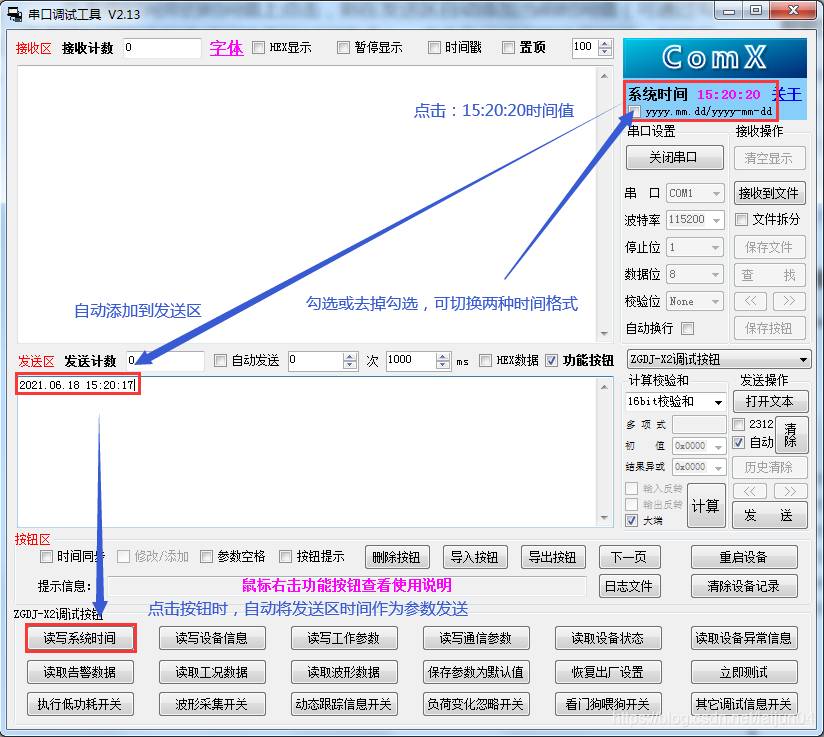

在系统时间旁的时间值上点击，则在发送区自动添加当前时间值（可通过勾选系统时间下面的选项切换两种时间格式），点击自己设定的功能按钮，则将发送区时间值作为参数一起发送；
在输入的参数与功能按钮一起发送时，可选择参数与功能按钮间是否有空格，未勾选时有空格，勾选则无空格；
点击任何功能按钮，其所执行的按钮命令及其参数数据将被显示在提示信息栏，双击提示信息栏将清除数据；

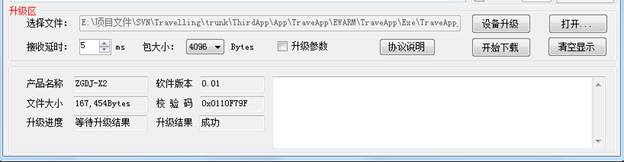

工具软件提供了一种自定义协议的软件升级功能，通过去掉“按钮功能”勾选项便可进入升级功能。
对自定义升级协议进行了较详细的说明，设备端只要按照此协议执行，即可完成设备通过IAP完成设备的APP升级；具体内容请在工具软件内点击“协议说明”查看；
接收延时，设置串口数据帧接收延迟时间（可使用默认值即可），包大小为工具软件下载到设备的文件包大小（包含:512/1024/2048/4096），升级参数：可在执行“设备升级”命令中携带发送区输入的参数数据；
点击“打开…”选择升级bin文件;如按照协议说明内的要求在指定位置填写了规定的信息，则在产品名称、软件版本栏将显示升级文件的具体内容；同时，会在文件大小、校验和栏显示相关内容；另外，只要选择文件栏显示有调入的升级文件，后面需要再次升级时，不必再次选择升级文件，工具软件会自动重新载入；
点击“开始下载”则开始执行文件包传输，升级进度及升级结果将动态显示进度，并在升级完成并成功后均进行提示；同时，下载过程中，可随时点击“停止下载”终止升级；
按钮格式文件可以通过设备自身输出，并使用“保存按钮”功能自动保存。也可以根据按钮格式进行编辑，并使用“导入按钮”功能进行导入。以下将以实际的按钮格式文件进行格式说明：
普通的按钮文件：
按钮文件:DBLJ-X8测试按钮
=====================================================================
按钮名称 按钮命令 确认 参数 提示信息
---------------------------------------------------------------------
{重启设备} {C-RESTARTS} {N} {N} {无}
{清除记录} {C-CLEARREC} {Y} {N} {无}
{读写系统时间} {C-DATETIME} {N} {N} {直接点击该按钮后进行读取\r\n如果把读取的内容复制到发送区,修改参数后点击该按钮则可以进行设置}
{读写基本信息} {C-BASEINFO} {N} {N} {直接点击该按钮后进行读取\r\n如果把读取的内容复制到发送区,修改参数后点击该按钮则可以进行设置}
{读写工作参数} {C-WORKINFO} {N} {N} {直接点击该按钮后进行读取\r\n如果把读取的内容复制到发送区,修改参数后点击该按钮则可以进行设置}
{读写通信参数} {C-COMPARAM} {N} {N} {直接点击该按钮后进行读取\r\n如果把读取的内容复制到发送区,修改参数后点击该按钮则可以进行设置}
{读设备状态} {C-DEVSTATU} {N} {N} {无}
{读所有告警记录} {C-WARN-ALL} {N} {N} {无}
{读部分告警记录} {C-WARNSOME} {N} {N} {无}
{读所有调试开关} {C-ALL---SW} {N} {N} {无}
{设置温度信息开关} {C-TEMP-MSG} {N} {N} {无}
{设置通信信息开关} {C-COM--MSG} {N} {N} {无}
{设置自检信息开关} {C-CHECKMSG} {N} {N} {无}
{设置存储信息开关} {C-STOREMSG} {N} {N} {无}
{立即执行设备自检} {C-ZEROSAMPLE} {N} {N} {无}
{显示任务状态} {C-TASKSTATUS} {N} {N} {无}
{周期显示任务状态} {C-PERIOTASKSTATUS} {N} {N} {无}
{设置参数为默认值} {C_SETDEFAULT} {N} {N} {无}
{恢复出厂设置} {C_SETFACTORY} {N} {N} {无}
=====================================================================
说明：
按钮文件包括2部分
按钮文件:DBLJ-X8测试按钮,在":"后面的即为按钮标题，此处定义的文本将被显示在按钮列表及按钮区的标题中，表明当前选择的按钮文件是哪一个；
内容标题：按钮名称 按钮命令 确认 参数 提示信息
按钮内容：{} {} {} {} {}，每一项的内容均为文本字符，并被{}包括进去；
按钮名称，可定义为最多8个中文字符或16个英文字符；
按钮名称，被用于显示在按钮功能上的字符串；
按钮名称，定义如{重启设备}
按钮命令，可定义为中文或英文字符，无长度限制（但尽量控制在16个英文字符内）；当按钮被定义为通信功能时，此按钮命令可能被定义为较长的16进制字符数据；
按钮命令，被用于点击该按钮时，通过串口进行发送（可为ASCII，也可以是16进制，其受“参数”控制）；
按钮命令，定义为普通命令时，如{C-RESTARTS}；
按钮命令，定义为通信数据时，如{43 2D 34 33 33 53 45 4E 44 F1 1A AA 55 10 01 00 EF FE}；
确认，可定义为‘Y’或‘N’；
确认，被用于指定点击该按钮时是否弹出对话框提示用户确认当前操作；
参数，可定义为‘Y’、‘N’、‘H’；
参数，被用于控制是否需要输入参数，或确定按钮命令为ASCII还是16进制数据。其中‘H’表示按钮命令为16进制数据，否则为ASCII数据；'Y’或‘N’表示该命令是否需要输入参数，并在需要输入参数时，弹出对话框提示用户输入参数，同时进行参数输入提示；
提示信息，定义为任意的字符串；
提示信息，被用于用户获取按钮使用说明（通过右击功能按钮或气泡显示），即可包括功能使用说明，也可以包括输入参数说明。
V2.51版本 2023.08.09
将软件升级页面文件包默认大小由512修改为4096；
V2.50版本 2023.02.05
对软件升级版本的支持扩展到16个字符，如1.0.0.230205的版本将被自动读出；
V2.49版本 2022.10.09
在BIN文件合并功能中，增加HEX输入文件；
V2.48版本 2022.09.18
修改接收数据到文件操作，由原来指定的两种拆分文件大小模式修改为可选文件大小，提供2种单位选择(MB/KB)；
V2.47版本 2022.08.22
增加收发区域右键合并BIN文件工具菜单；
V2.46版本 2022.08.06
1）修改虚拟串口异常拔出并再次插入时,出现多个相同的COM口；
2）增加了连续无空格的16进制数与字符串的相互转换功能；
V2.45版本 2022.07.26
1）修改了虚拟串口异常弹出时,出现多个错误窗口；
2）升级过程中执行终止下载时,关闭串口对虚拟串口的影响;
V2.44版本 2022.07.19
1）因自己编写的虚拟串口不能及时识别工具软件的关闭动作，因此取消了已经占用串口的过滤；
2）修改了虚拟串口拔掉时工具软件不能检测到的问题;
V2.43版本 2022.07.13
1）支持ASCII发送时将\r\n转换为0x0d 0x0a发送；
2）修改因此造成的发送计数值始终为0的BUG;
V2.42版本 2022.06.26
1）修改重装BIN文件BUG；
2）执行重新打开BIN文件时，使下载小窗口重新显示在桌面；
V2.41版本 2022.06.12
1）修改发送区打开文本或BIN文件时，仅识别小写扩展名的BUG；
2）增加发送区及功能按钮在发送文本时支持\r\n转义符；实际效果是为了支持按钮功能发送AT指令；
3）改善了软件使用的友好性，主要体现在部分提示信息的智能化；
V2.40版本 2022.06.04
1）增加发送二进制文件功能，在打开文件中选择.bin；文件调入后，将打开一个单独的发送窗口，执行文件内容发送；
2）帧尾时间,接收数据为HEX时,默认为0;接收数据为ASCII时,默认为100;但在修改后将被保存用于下次切换更改；
3）修改调整窗口时LOGO位置变化的BUG；
V2.39版本 2022.04.11
修正原设计的退格符，由\tn\t修改为\bn\b.
V2.38版本 2022.03.21
增加了接收区与发送区执行位变量与字变量转换的功能。
V2.37版本 2022.03.18
修改按钮编程中定时响应与自动响应相互切换及操作过程中的若干BUG。
V2.36版本 2022.03.16
增加了接收区退格操作(删除)，使得接收区可以更加友好的显示数据变化等。
1）退格字符串格式：“\tn\t”，其中n表示退格数量；如"\t12\t"表示往后退格12；
2）格式字符串必须出现在一行的开始部分，其它地方出现此字符串无效；
3）在使用时，注意应该不能打开时间戳，否则可能达不到预想的效果；
V2.35版本 2022.03.15
修改按钮编程功能定时响应BUG;
V2.34版本 2022.02.09
1）完善了按钮编程功能，可实现较为复杂的按钮编程操作，具体操作方法详见按钮编程中的操作说明；
2）编程数量扩展到最大1000个，功能按钮数量扩展到最大200个；
V2.33版本 2022.01.21
增加串口插入与拔出气泡提示；
V2.32版本 2022.01.17
添加手动发送数据在操作日志文件中；
V2.31版本 2022.01.07
添加了modbus rtu发送功能；
V2.30版本 2021.12.30
1）增加了按钮编程功能，主要应用于测试场景；
A,按钮编程功能执行时，需要确认操作的按钮将被忽略;
B,执行按钮编程时，可以选择不记录按钮操作日志；
C,按钮编程导出文档可以用于网络调试工具中；
2）增加了停止升级命令下发,无需检测响应；
3）增加了升级中设备写FLASH错误响应；
V2.21版本 2021.11.17
修改按钮提示信息头部含有回车换行符时，提示信息显示不正确问题；
V2.20版本 2021.11.05
增加了软件升级时，产品型号与版本号更多的存储位置，具体查看协议说明；
V2.19版本 2021.11.03
1）修改没有串口时执行打开的错误；
2）打开软件时查找有效串口作为默认串口号；
3）没有有效串口时,定时扫描新的有效串口；
4）添加串口升级文件包响应时间设置；
V2.18版本 2021.10.25
支持更小的升级包大小(128/256),具体请查看软件升级 "协议说明”中的起始包内容说明；
V2.17版本 2021.08.31
修改接收框查找功能，添加了方向选择；
V2.16版本 2021.08.27
修改串口列表为有效串口，去掉了已经打开的串口号；
V2.15版本 2021.06.26
修改打开多个工具软件同时操作按钮日志出错问题；
V2.14版本 2021.06.22
1）增强发送区16进制数据格式识别，可包含以下格式被识别；
A，01 02 03 0A 0B 0C
B，01,02,03,0A,0B,0C
C，0x01 0x02 0x03 0x0a 0x0b 0x0c <0x或0X均支持>
D，0x01,0x02,0x03,0x0a,0x0b,0x0c<0x或0X均支持>
2）改善串口接收；
3）改善校验和计算结果输出，并可自动适应数据格式；
