实验02 使用网络模拟器Packet Tracer

2024-12-05 21:59:25 网络设备调试 32 ℃ 0 评论

一、实验名称

使用网络模拟器Packet Tracer

二、实验目的

1. 掌握安装和配置网络模拟器Packet Tracer的方法;

2. 掌握使用Packet Tracer模拟网络场景的基本方法,加深对网络环境,网络设备和网络协议交互过程等方面的理解。

三、实验内容和要求

1. 安装和配置网络模拟器;

2. 熟悉Packet Tracer模拟器;

3. 观察与IP网络接口的各种网络硬件;

4. 使用ping命令进行网络连通性测试。

四、实验环境

1、Windows10操作系统的PC

2、Packet Tracer版本6.2

五、操作方法和实验具体步骤(需截图)

1、安装和配置网络模拟器。

在学习通资料里下载并安装Cisco Packet Tracer 6.2,根据提示完成安装。

2、熟悉Packet Tracer模拟器

(1)打开Cisco Packet Tracer Student,进入后出现如下界面。

         菜单栏中包含新建、打开、保存等基本文件操作,其下方是一些常用的快捷操作图标。工作区则是绘制、配置和调试网络拓扑图的地方。操作工具位于工作区右边,自上而下有8个按钮。这些操作工具的作用分别是:选择(Selected);放置标签(Place Note);删除(Delete);检查(Inspect);画线(Draw);重置形状(Resize Shape);增加简单的PDU(Add Simple PDU);增加复杂的PDU(Add Complex PDU)等操作。

(2)绘制网络拓扑图

        绘制网络拓扑图主要有以下几个步骤:增加网络设备,增加设备硬件模块,连接设备和配置设备等。

增加网络设备:在主界面下方有增加网络设备的功能区,该区域有两个部分:设备类别选择区域以及显示某个类别设备的详细型号区域。先点击设备类别,再选择具体型号的设备。

增加设备硬件模块(选项):如果选用的网络设备恰好适用,则可以进行下一步。但有时有些设备基本合用,但还缺少某些功能,如某种硬件接口数量不够等,这就需要通过增加设备硬件模块来解决。

连接设备:在设备类型区域选取连接(Connections)”,再在右侧选取具体连接线缆类型。

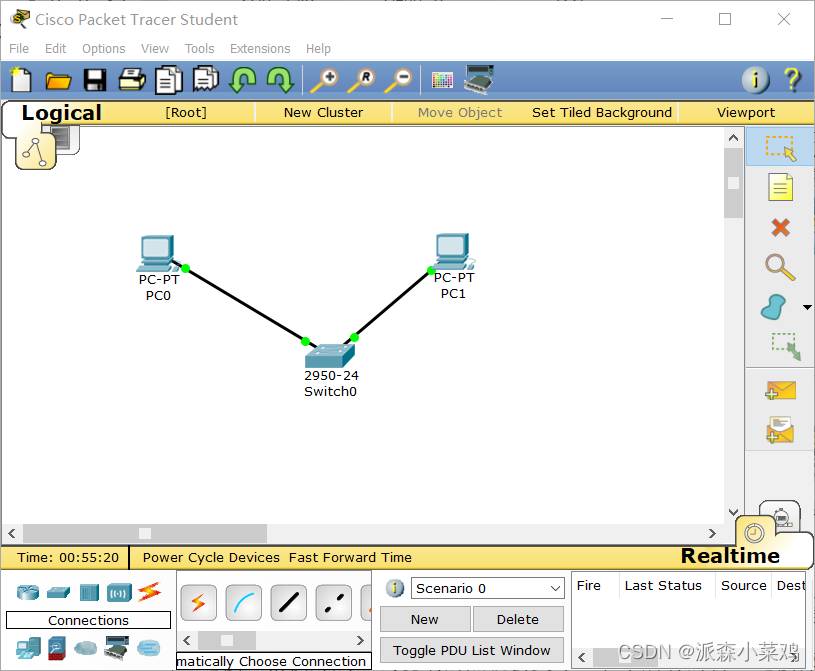

配置设备:先用上述方法从设备区拖入两台PC和一台交换机,再用直通铜线与某个J45以太端口连接。稍侯片刻,线缆端的点就会变绿,表示所有的物理连接都是正确的,否则要检查并排除所存在的物理连接方面的问题。

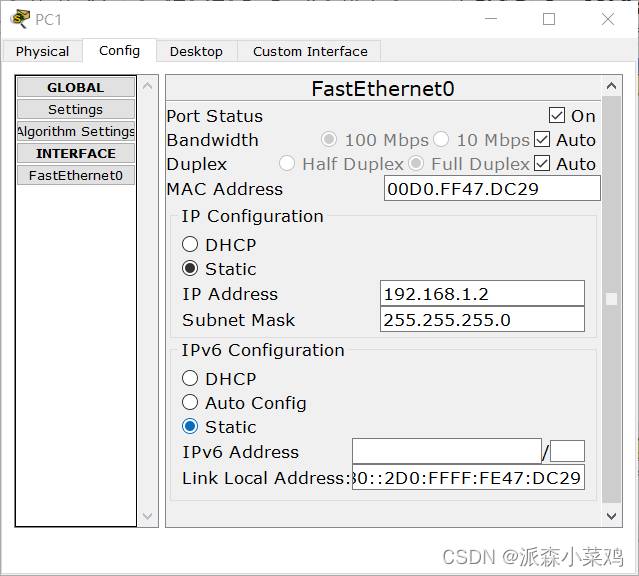

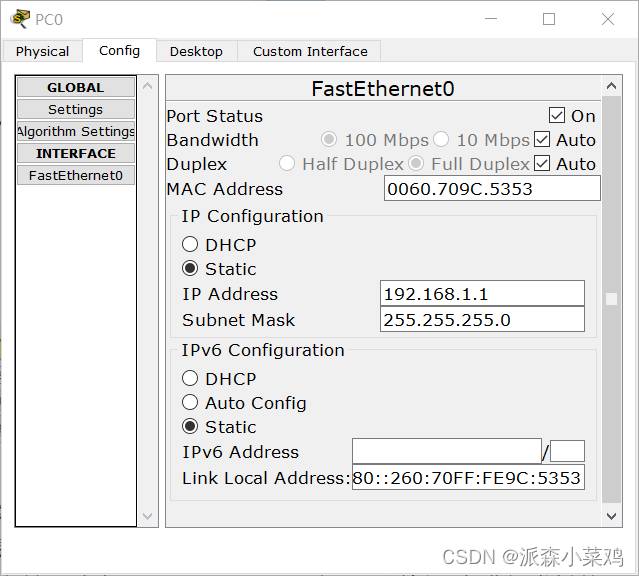

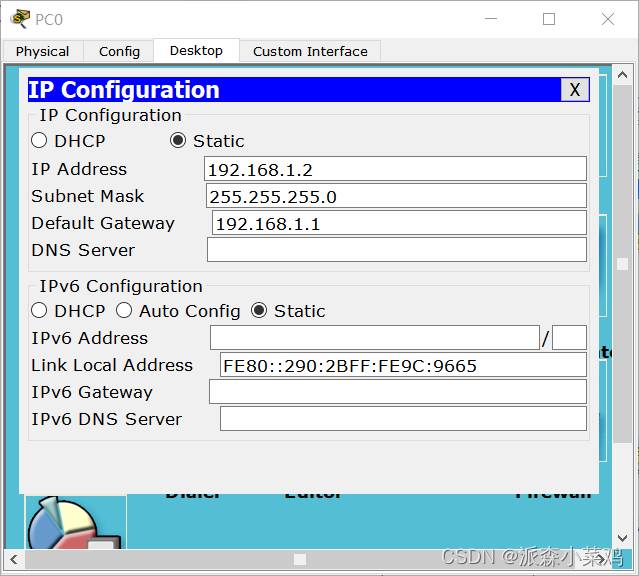

        为了使两台PC之间IP能够连通,需要进一步配置该网络的网络层协议。双击PC0的图标,进入“Config/FastEthernet”界面,开始配置“IP Configuration”。选静态(Static)方式,IP 地址可以输入:192.168.1.1,子网掩码可以选:255.255.255.0。对PC1图标,也进行类似的配置,只是IP地址可以为:192.168.1.2。

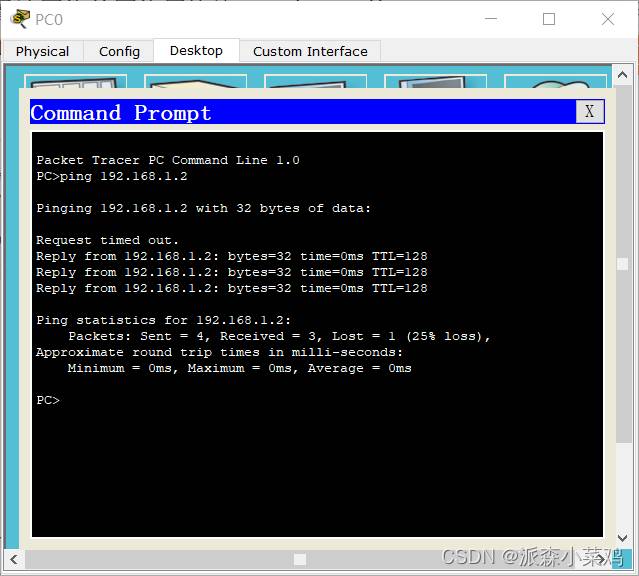

        为了检验配置是否正确,双击PC0,进入“Desktop/Command Ptompt”界面,键入:ping 192.168.1.2,这时就应当出现PC1对该Ping 响应的信息。由于交换机是一种自配置的设备,无需配置就能使用其基本功能工作。

3、观察与IP网络接口的各种网络硬件。

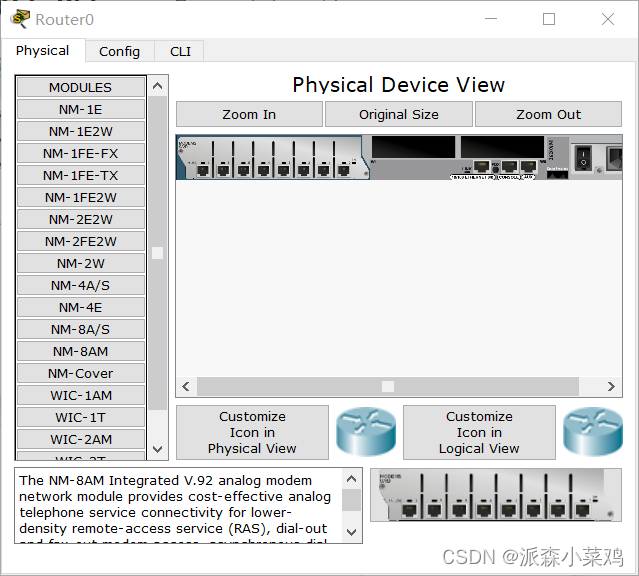

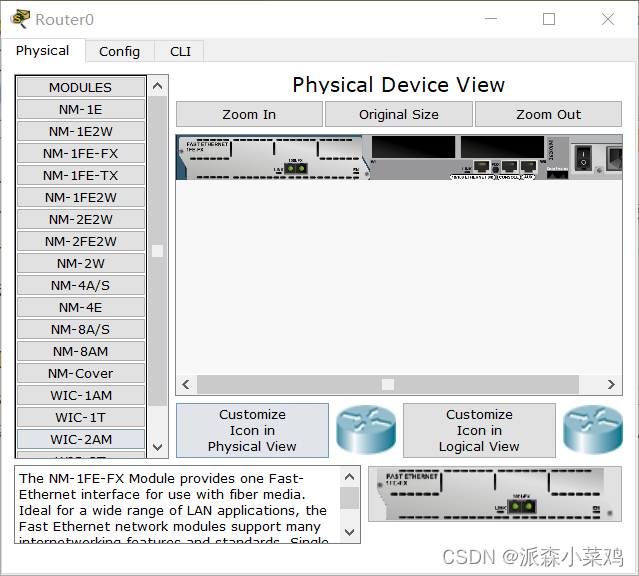

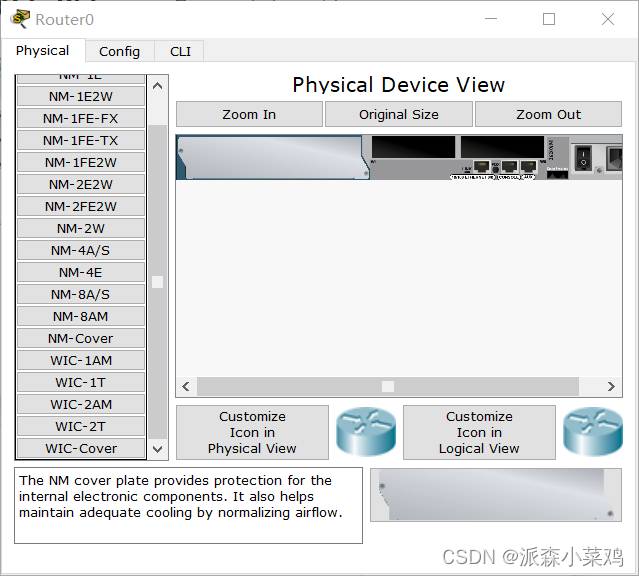

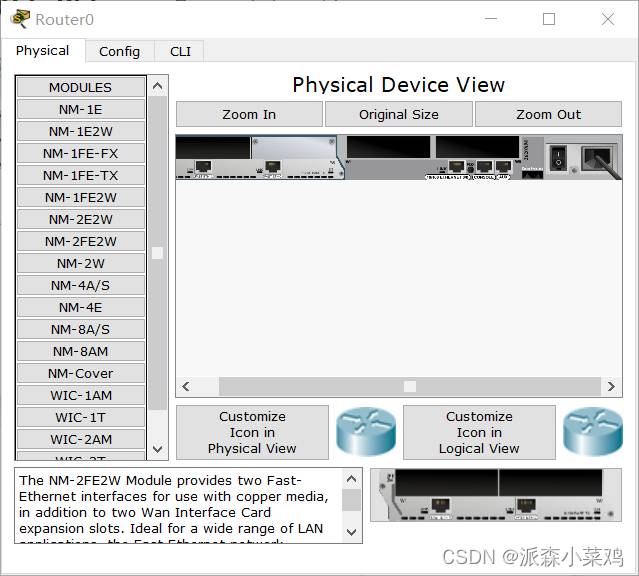

        从Packet Tracer 中打开路由器2620XM 的物理设备视图,仔细做下列工作:观察有关NM-1FE-FX模块描述;将其拖入设备,观察模块面板上的硬件接口情况(可以用Zoom In放大,在放入之前要先使路由器断电);

        对路由器2620XM的NM-1FE-TX、NM-2FE2W、NM-8AM、NM cover plate模块分别做出上述工作。



 4.、使用ping命令进行网络连通性测试。

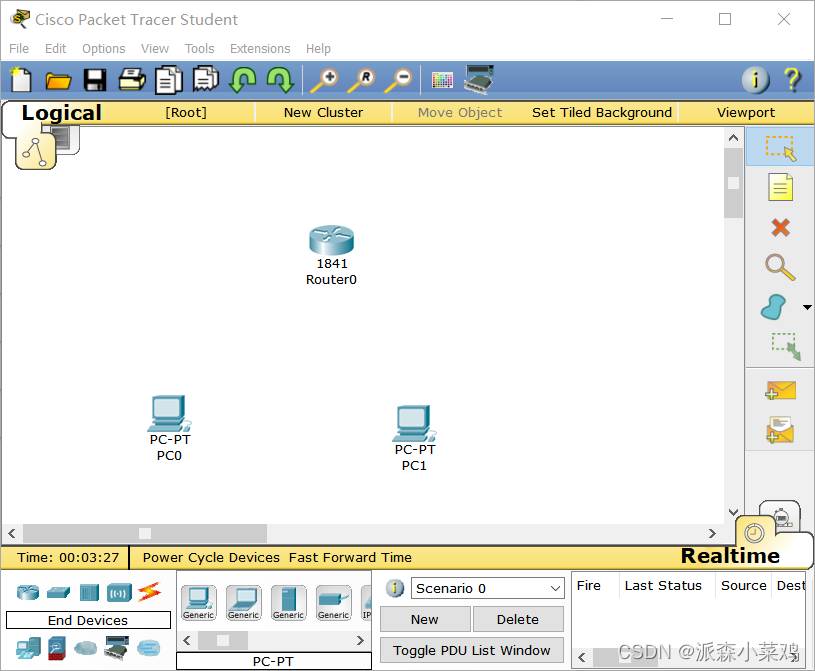

(1) 启动系统。在网络设备库中选择型号为“1841”的路由器一台,PC机两台,如下图

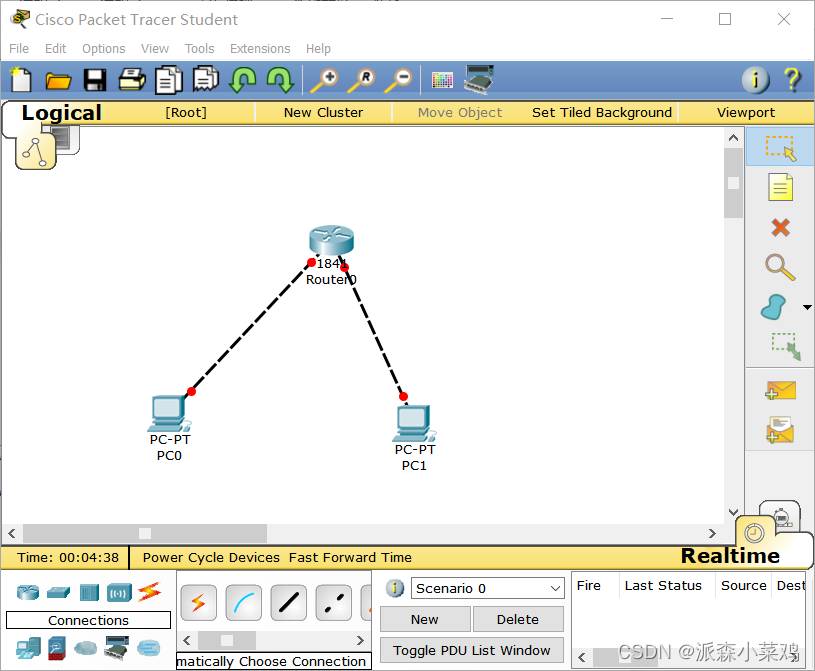

(2) 创建链路。在设备库中选择链路,选择自动添加链路类型,然后分别点击需要添加链路的设备,结果如图所示,此时链路两端红色表示链路不通。



(3) 配置网络设备。双击设备,得到设备的配置界面。在PC机的配置界面中,选择“Desktop”标签,选择“IP Configuration”,配置PC机的地址信息,如图所示。按上述方法,将PC0的IP设置为192.168.1.2,子网掩码255.255.255.0,默认网关192.168.1.1。用同样的方法设置PC1的IP为192.168.2.2,子网掩码255.255.255.0,默认网关192.168.2.1。

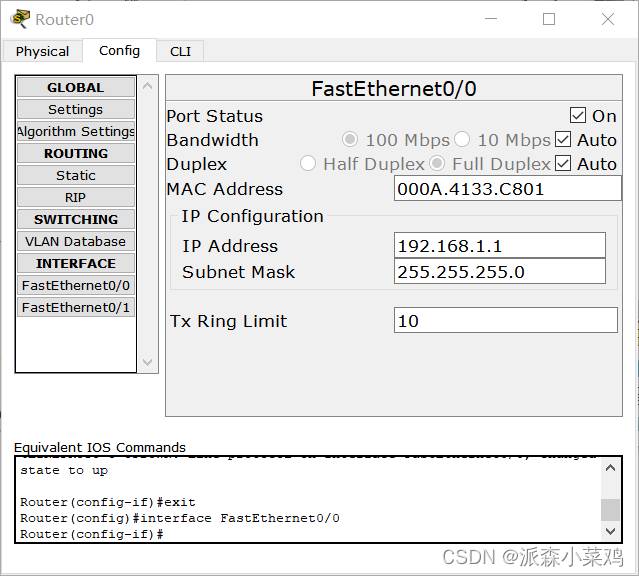

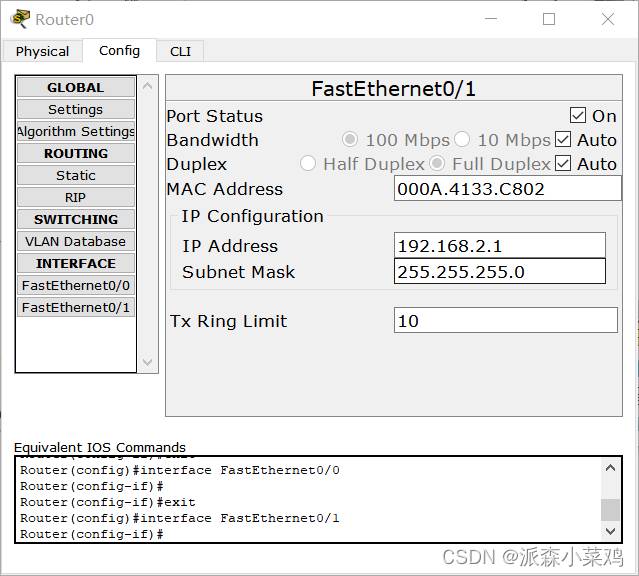

配置路由器端口。设置Router0,在路由器配置界面中选择“config”标签,选择“FastEthernet0/0”,将IP设置成192.168.1.1,子网掩码255.255.255.0,同样设置“FastEthernet0/1”,将IP设置成192.168.2.1,子网掩码255.255.255.0,如图所示,注意将路由器端口打开。

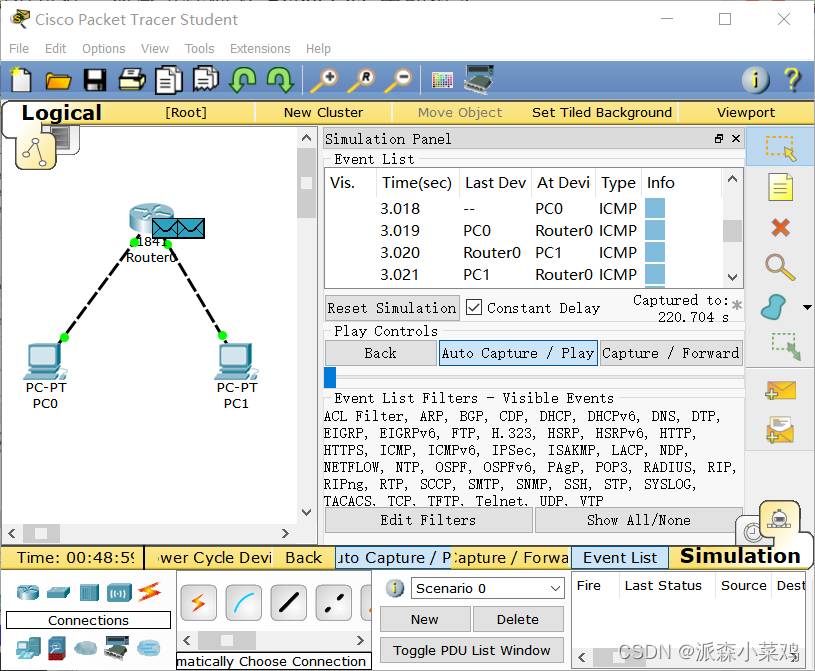

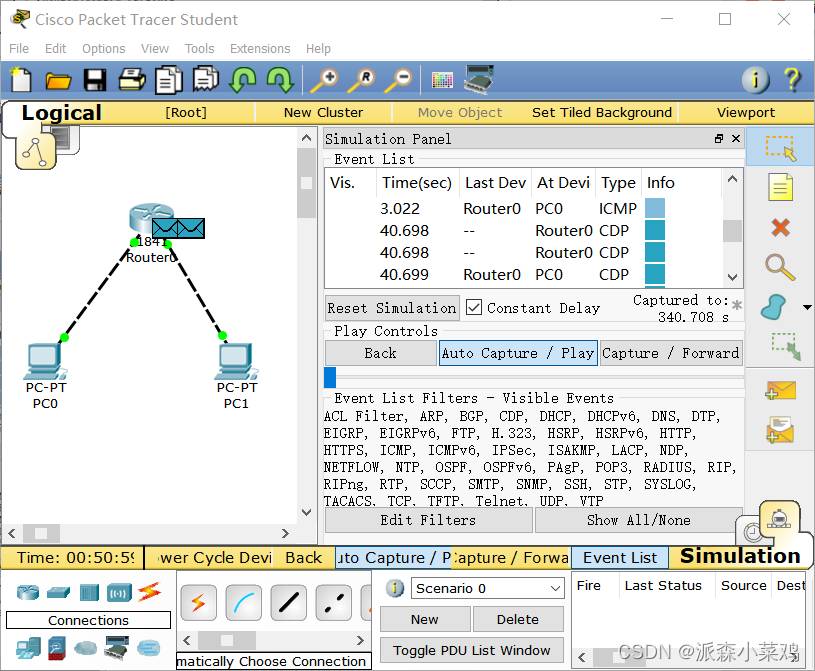

(4) 使用Ping命令,并在模拟模式下观察。如图所示,进入模拟模式。双击PC0的图标,选择“Desktop”标签,选择“Command Prompt”,输入“ping 192.168.2.2”,如图17所示。同时,点击“Auto capture/play”按钮,运行模拟过程,观察事件列表“Event List”中的报文。







六、实验心得体会(或者所遇疑难问题解决方案)

通过这次实验,我对Packet Tracer的各种网络硬件都有了初步的了解,对路由器2620XM的不同物理接口轮廓有了一定的概念。

通过连接小型的网络,配置IP地址,以及使用命令行配置路由器、ping命今进行网络连通性测试,我掌握了使用Packet Tracer模拟网络场景的基本方法。

通过模拟实验我可以清楚得看到主机与主机之间是怎么建立连接的,数据包的发送情况等,加深了我对网络环境、网络设备和网络协议交互过程等方面的理解。
