锐捷无线项目调试（AC调试）

拓扑图

1.核心交换机配置

 interface GigabitEthernet 2/1
 switchport mode trunk

 interface GigabitEthernet 1/23
 switchport mode trunk

#配置DHCP

HeXin(config)#service dhcp                 //开启DHCP服务器（注意：一定要开启）

#创建管理设备vlan和配置IP

HeXin(config)#vlan 100                //管理核心vlan

HeXin(config-if-VLAN 100)#ip address 172.16.100.254 255.255.255.0

HeXin(config)#vlan 20                 //无线用户vlan

HeXin(config-if-VLAN 20)#ip address 172.16.4.254 255.255.252.0

#配置DHCP

HeXin(dhcp-config)#ip dhcp pool vlan100-AP
 option 138 ip 172.16.100.250                                 //指向AC管理地址
 network 172.16.100.0 255.255.255.0
 default-router 172.16.100.254

HeXin(dhcp-config)#ip dhcp pool vlan20-user
 network 172.16.4.0 255.255.252.0
 dns-server 120.196.165.24 114.114.114.114
 default-router 172.16.4.254

2.POE交换机配置

POE(config)#vlan 100                //管理交换机vlan

POE(config-if-VLAN 100)#ip address 172.16.100.8 255.255.255.0

POE(config)#vlan 20

POE(config)#interface GigabitEthernet 0/25
 switchport mode trunk

POE(config)#interface GigabitEthernet 0/1
 switchport mode trunk
 switchport trunk native vlan 100
 poe enable

POE(config)#ip route 0.0.0.0 0.0.0.0 172.16.100.254                //使得无线用户也能ping通POE交换机

3.AC配置

一开始AC进去的地址是：192.168.110.1， 在第一个口接入网线，电脑设置192.168.110.0/24网段

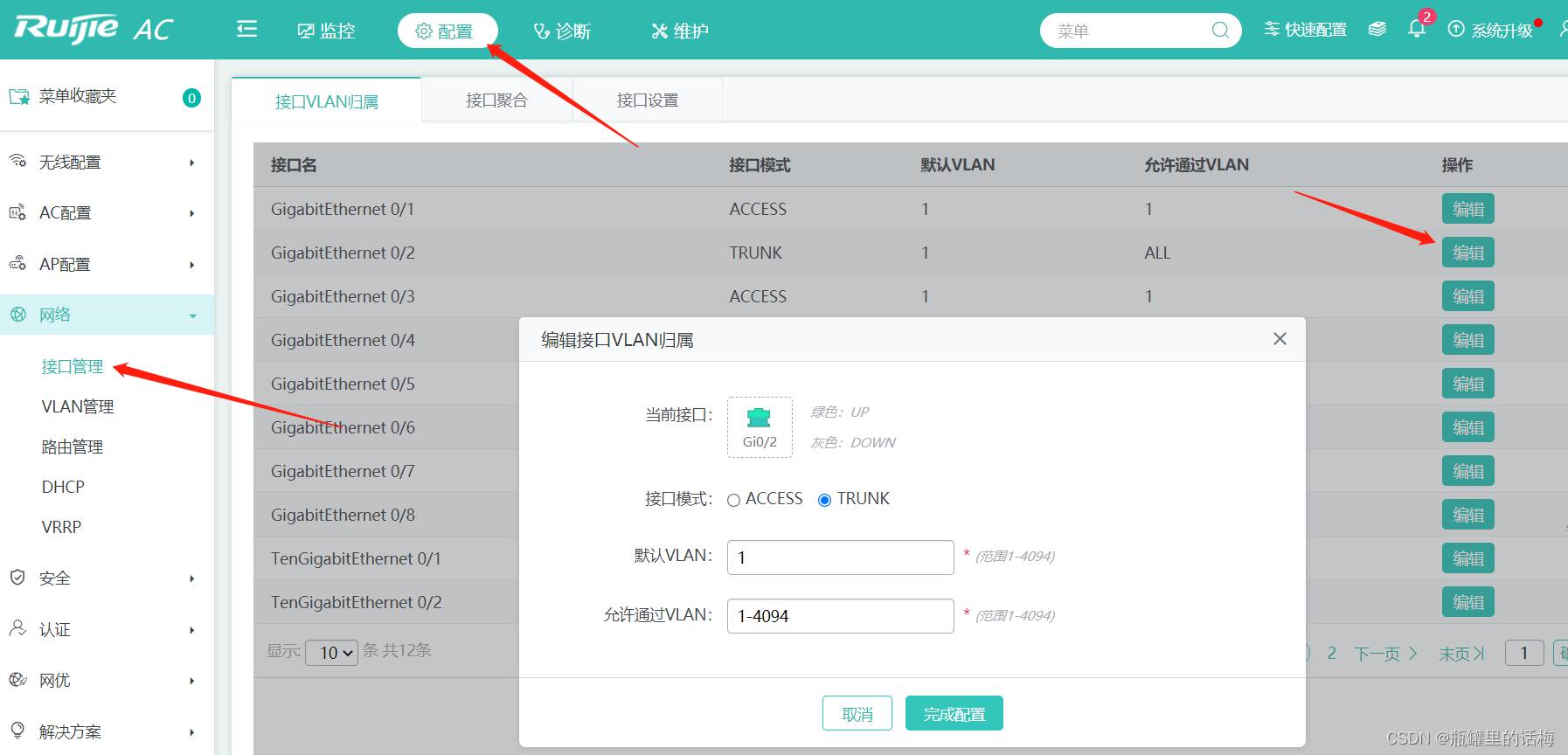

#将g0/2口设置成trunk口，并放行所有vlan

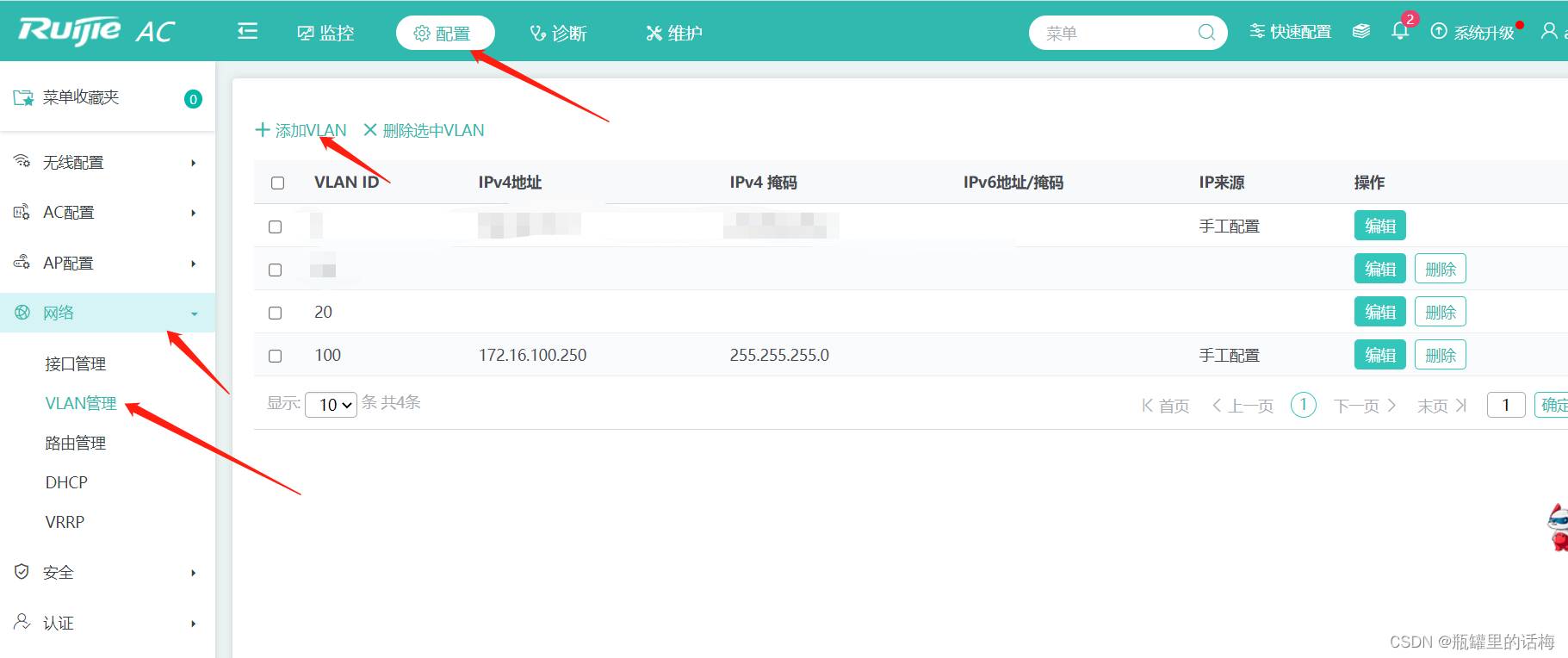

#新增vlan 100  、vlan 20， vlan100设置ip：172.16.100.250

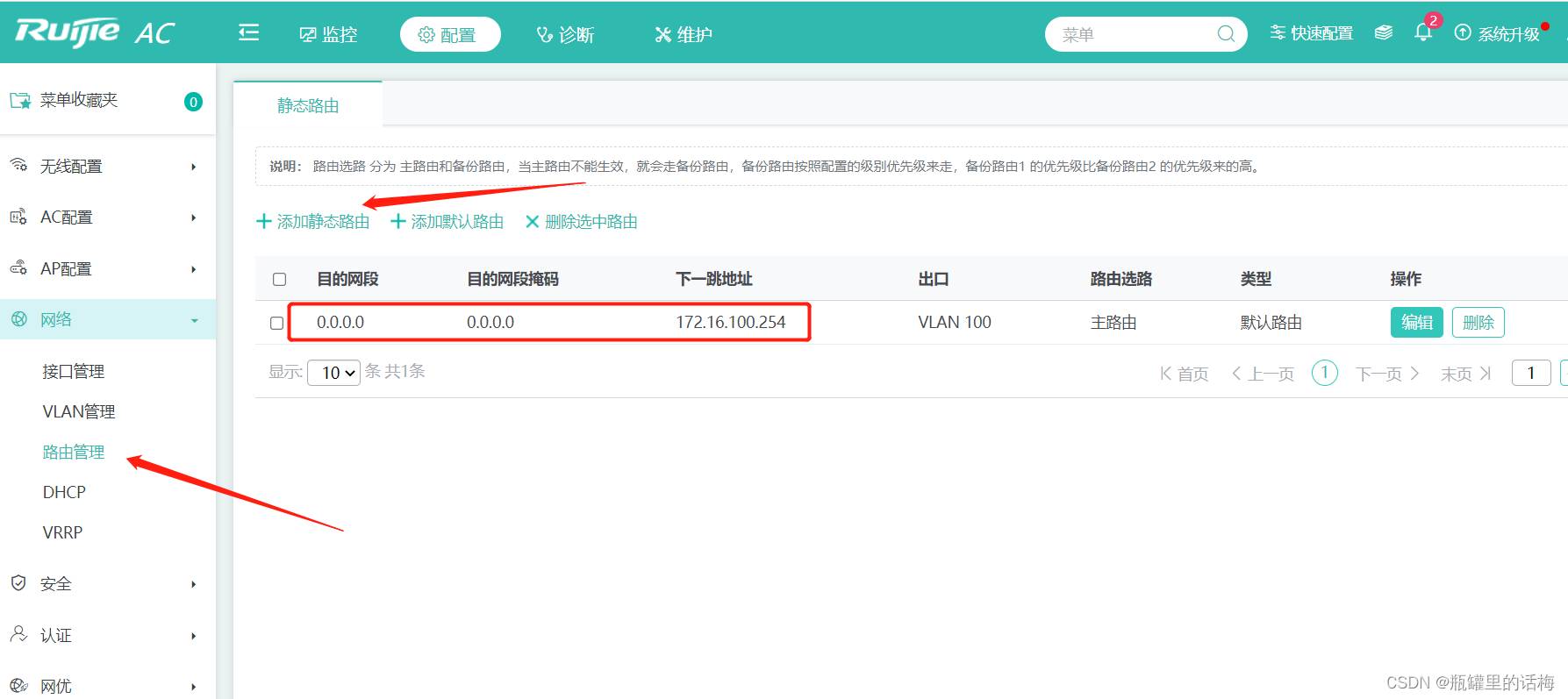

#设置默认静态路由指向核心交换机

#最后在命令配置界面：

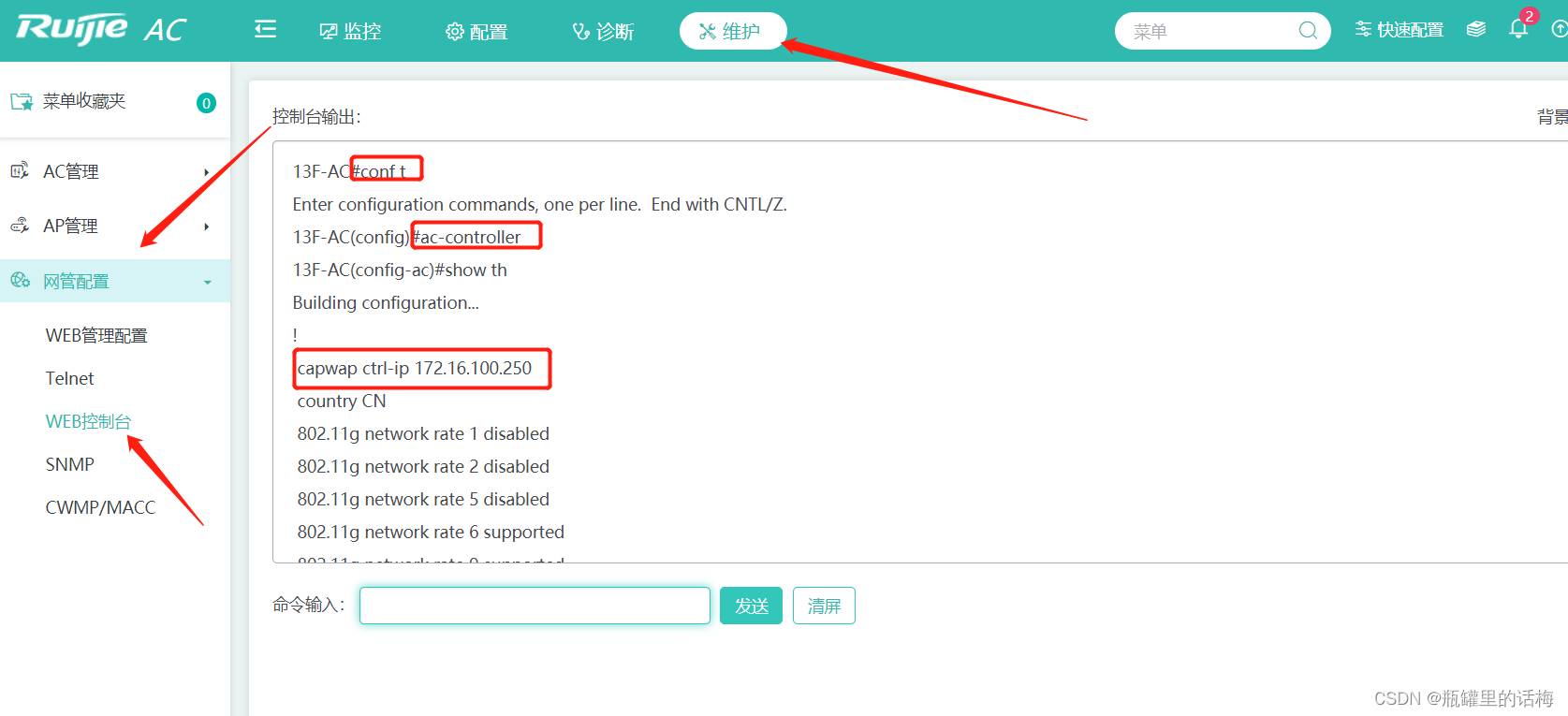

13F-AC(config)#ac-controller
13F-AC(config-ac)#capwap ctrl-ip 172.16.100.250                  //自动发现AP（重要，重要，重要）

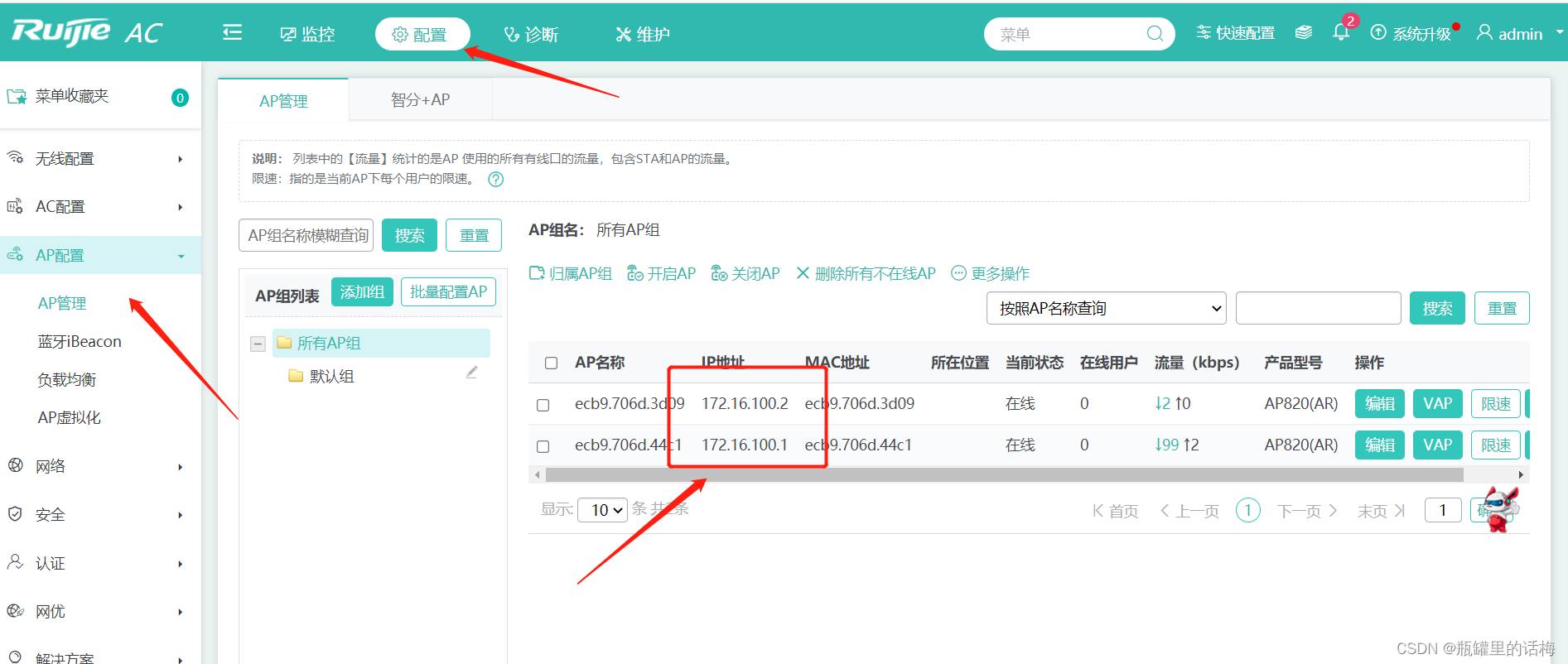

 #等到AP灯变蓝色，在AC上查看AP配置， 就可以看到AP在线

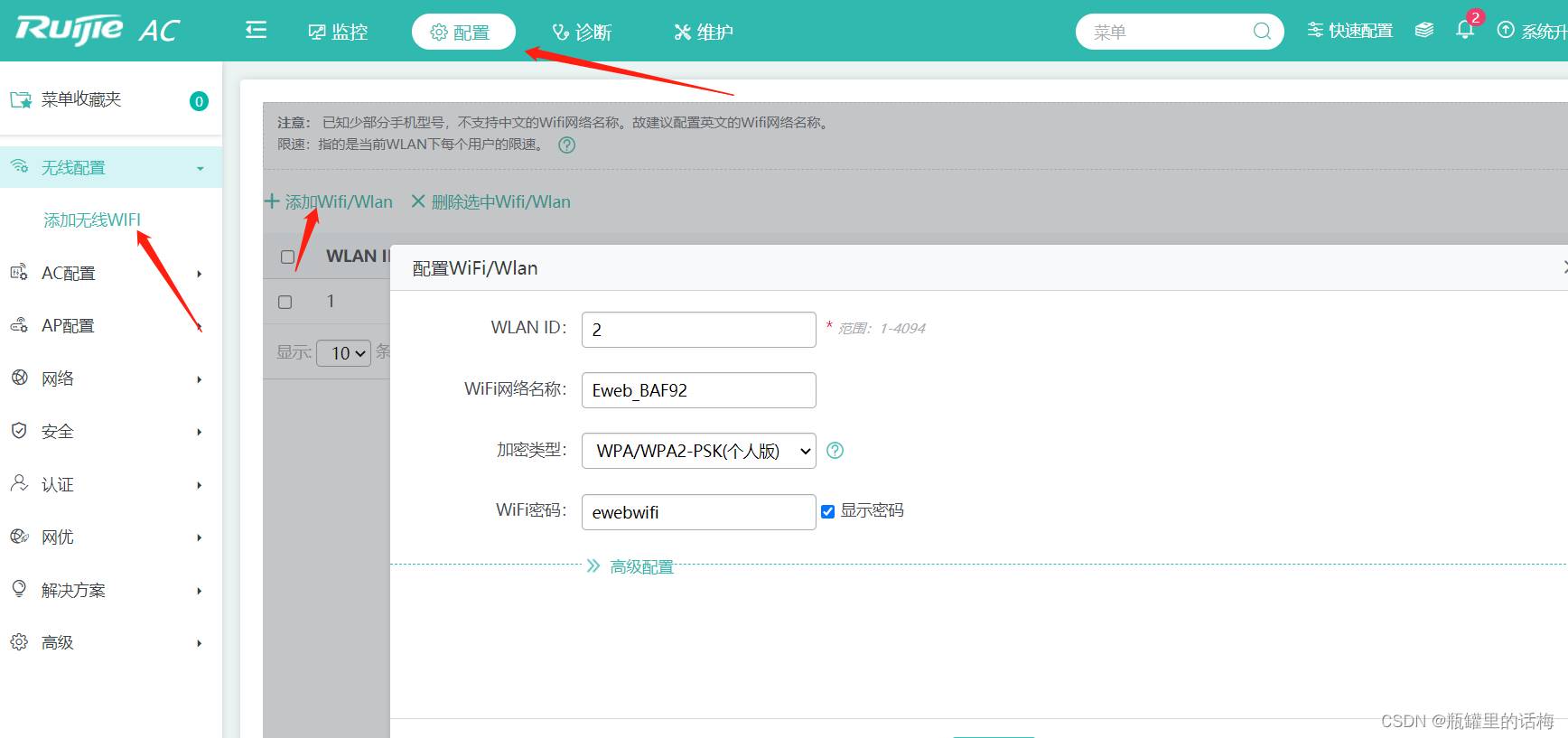

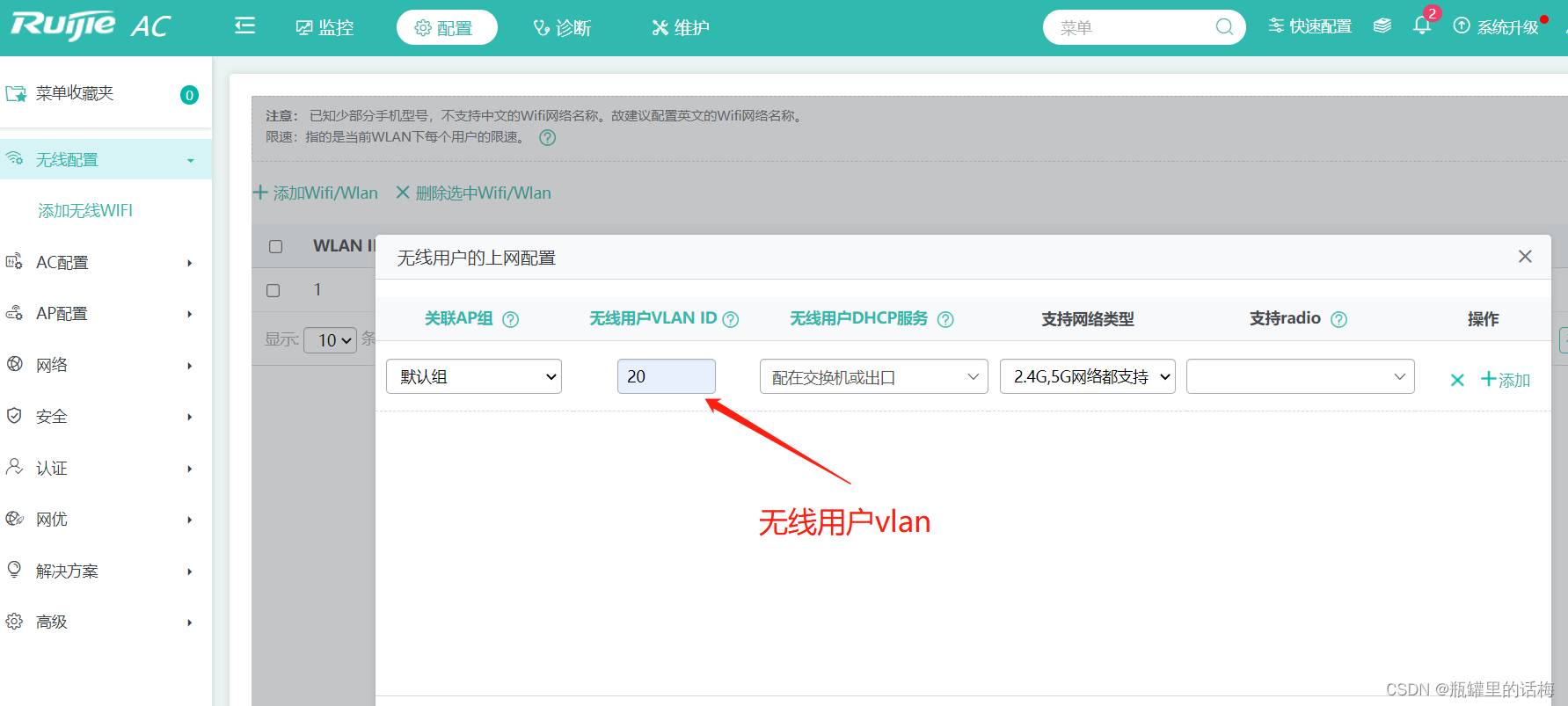

#配置SSID ， 注意一定要设置无线用户vlan， vlan20
