高校校园网络设计与实现

2024-12-05 22:00:19 网络设备调试 25 ℃ 0 评论

这是我的第一个博客,好好学习,天天向上

一、设计目的

通过大型园区网的设计与方案设计,实习完成后学生将可以独立完成网络拓扑设计、网络设备调试、安装以及优化,通过项目的完成学生可以达到以下目标:

1.掌握工程项目的流程设计及文档编写。

2.掌握网络设备以及工具操作方法,熟悉熟悉路由交换设备的使用。

3.掌握网络工程的基本命令和常用控件的使用方法。

4.掌握连接、访问、操作远程协议的方法使用。

5. 熟悉掌握网络安全和企业网络安全技术的原理和方法。

6.了解项目开发的设计—策划—需求分析—网络设计—完成的流程,掌握项目分析、设计、开发的技术。使每个学生都能参加项目的实践练习,从而培养学生独立工作能力,使学生得到全面的锻炼和提高。

二、选题意义

某高校随着学校教学和学生网上应用的增长,校园网以光纤连接了全校近70栋楼宇,覆盖了90%的教学办公场所和75%的学生宿舍。共布有2万多个网络端口,其中约1.2万多个布线端口连通了网络设备,共接入计算机6千多台,有固定注册用户约6000人。原有网络设备已经无法满足新环境下的网络应用,因此该校决定重新规划建设校园网,并提出了如下的需求:

    要适应学校的网络特点要求:用户数量庞大,网络应用复杂,不能在终端上限制网络用户行为,只能在网络设备上解决网络问题;

    要能够达到轻载要求:低负载,高带宽,最简单,最有效;

    要具有先进的技术性:支持线速转发,具备高密度的万兆端口,核心设备支持T级以上的背板设计,硬件实现ACL、QoS、组播等功能;

    要稳定、可靠:确保物理层、链路层、网络层、病毒环境下的稳定、可靠;

    要有健壮的安全:不以牺牲网络性能为代价,实现病毒和攻击的防护、用户接入控制、路由协议安全;

    要易于管理:具备网络拓朴发现、网络设备集中统一管理、性能监视和预警、分类查看管理事件的能力;

    要能实现弹性扩展:包括背板带宽、交换容量、转发能力、端口密度、业务能力的可扩展。

三、设计说明

1.网络拓扑设计结构展示

2. 设备拓扑结构分解,设备命令展示

  (1)内网

R1:R1路由器的命名、划分池塘

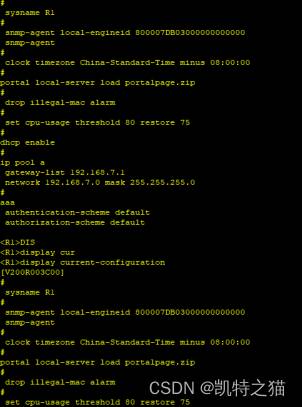

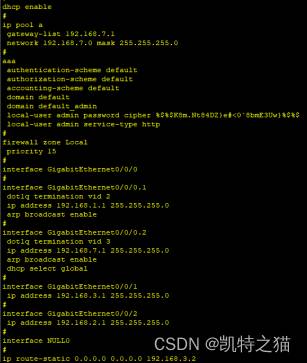

   R1路由器划分VLAN2、VLAN3;划分子接口;缺省路由的配置。开启dhcp

  服务



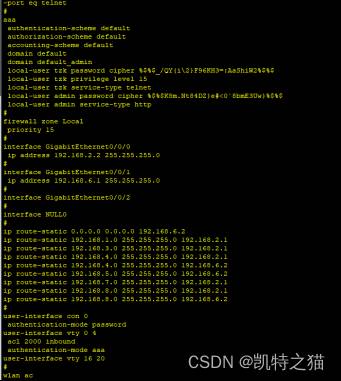

R2:R2为普通路由,两接口配置私有ip,创建路由表。创建一个用户,以实现pc3能够访问它。

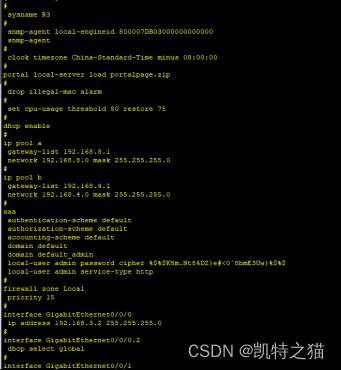

R3需要配置子接口,子接口的编号对应着连接交换的的那一头接口。;两边连其他路由器的接口要配置隐私ip地址。开启dhcp服务。





R4:R4为边界路由器,在外部接口上配置公网地址,创建标准ACL,启用NAT服务,实现私网址进行NAT地址转换;并设置公有漂浮地址,以实现外网设备访问内网服务器

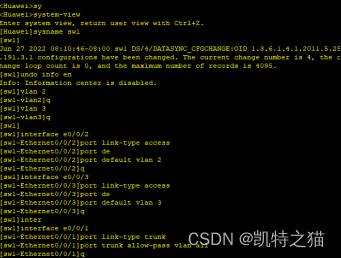

sw1:sw1交换机需要划分两个vlan;配置trunk干道以允许vlan通过

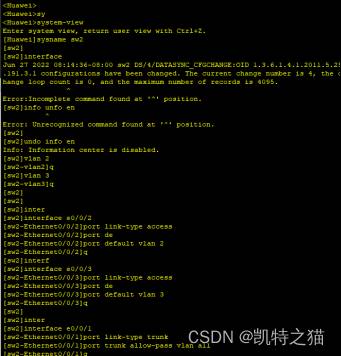

sw2:sw2换机需要划分两个vlan;配置trunk干道以允许vlan通过

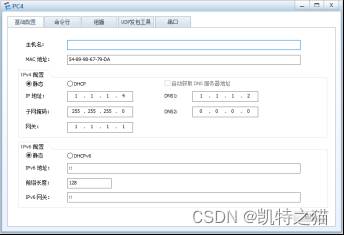

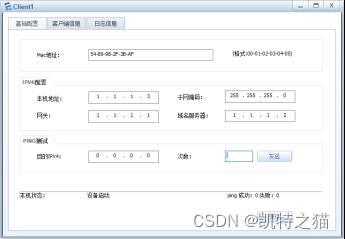

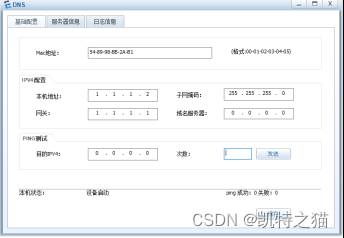

DNS Client PC4手动配置ip网管 子网掩码等

DNS

 PC4

Client



3.测试现象截图

(1)pc端获取ip情况截图

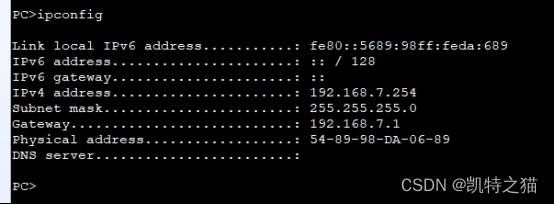

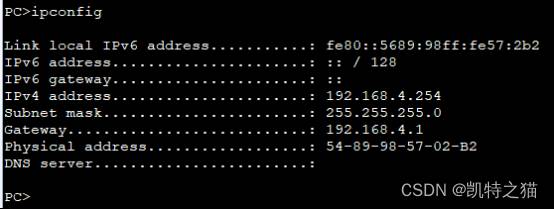

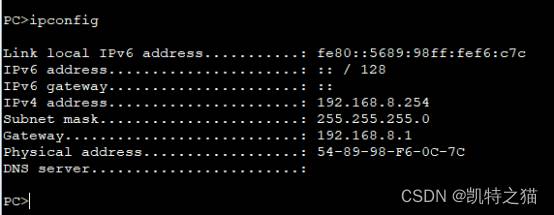

 通过ipconfig命令在pc1 pc2 pc3中获取ip地址

PC1

PC2

PC3



(2)网络设备通信测试截图

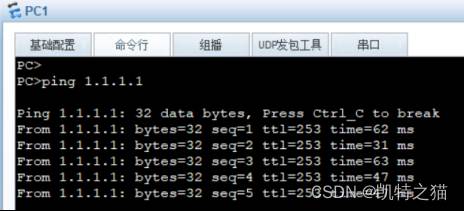

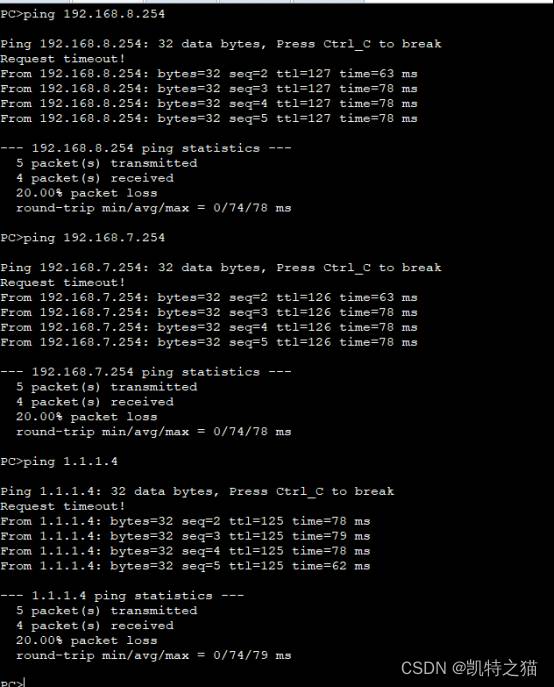

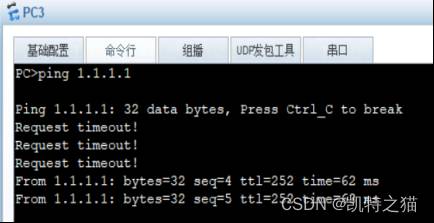

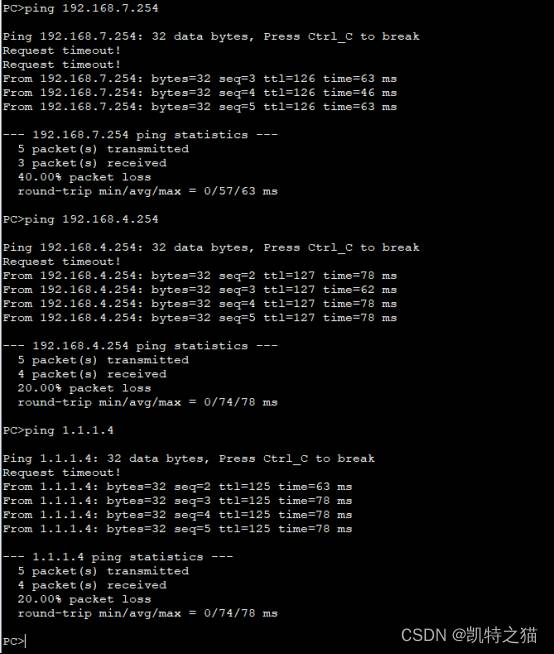

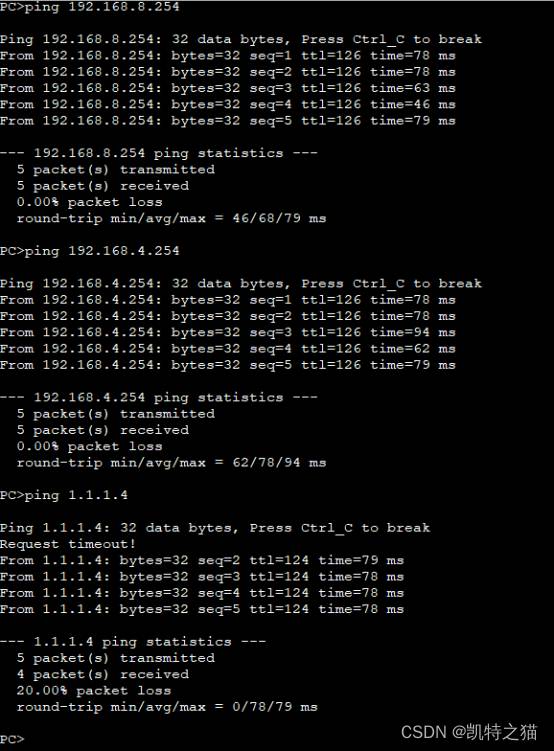

  通过ping+目标网络地址 来测试设备之间是否互通,测试结果如下所示

PC1

PC2



PC3



(3)网络控制现象截图

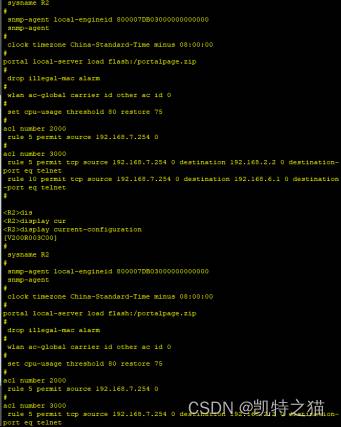

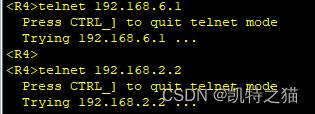

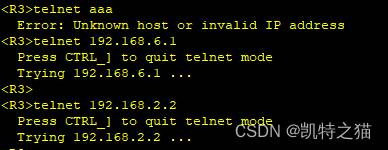

  因为在r2中配置了acl,所以只有pc能telnet通,其他网络均不能访问

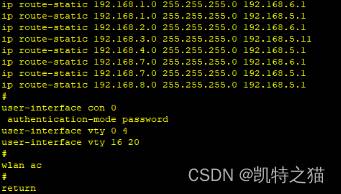

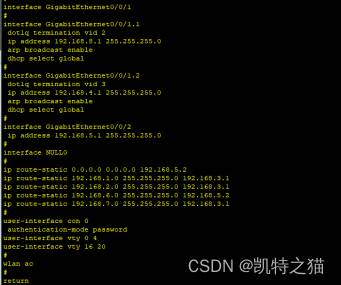

R1

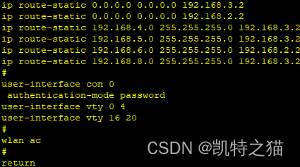

R3

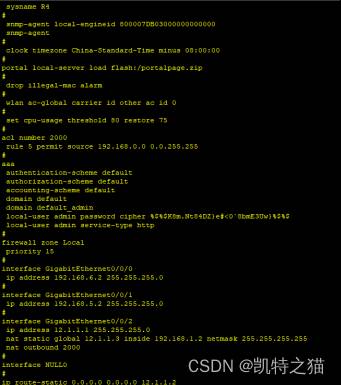

R4



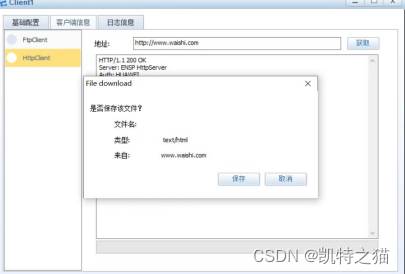

(4)按客户需求展示







四、总结

1.自由发挥。比如:我在课程设计过程中碰到了哪些困难,怎么解决,通过本次课程设计,我从中学习到……

2.必须根据本次课程设计内容进行总结;

3.字数不少于1000字;

4.不允许雷同,不允许直接从网上下载。

  这次的计算机网络原理课程设计使我收获满满。这次课程的老师十分负责,在前几节课上将当前社会计算机行业就业情况讲的很详细,通过各种各样的场景深深地吸引着我的注意力。

  在正式做本次实验前,老师带我们串了一下计算机网络原理的基础。在实验时遇到问题时也会带我们从基础讲起,一步一步破解问题。让我认识到要把基础打扎实,在面对各种问题时才会更加轻松。

  计算机网络的设计是一个要求动手能力很强的一门实践课程,在课程设计期间我努力的将自己以前所学的理论知识用于实践方面,尽量做到实践与理论相结合,在课程设计期间能够遵守课堂纪律,不迟到,早退,认真完成老师布置的任务,同时也发现了自己的不足之处。

  从最简单的双绞线到终端、交换机、路由器等的各种配置连接。每一个理论后都紧跟着实践。老师给的做实验的实践很多,以便于大家可以相互交流讨论,在此期间老师也会巡逻,对出现问题的学生给予帮助和指导。

     这个课程第一个实验时,就有好多基础的命令用于其中。由于我对这个课程的理解并不高,许多基础的命令甚至都不会敲,令我惊讶的是老师在经过我身边时给我讲了部分命令的用法。如通过interface可以进入指定路由器的接口中,然后可以给接口配置ip 或者划分子接口等等。这些基础的老师讲的很耐心,很细。晚上回到宿舍时,我常常会在做一遍实验,发现很有趣并不枯燥。

在最后一实验也就是本次试验中,第一天我在弄dhcp是发现电脑怎么也不能自动获取ip地址。第二天,我向老师发出了请求。只见他一步一步的筛查,最终确定是路由器子接口的配置错误。对应的接口在划分时要对应该所连得交换机。当我看到一夜没出的ip终于自动获取成功时,心里十分高兴。我从中学到了,计算机是考验逻辑推理的,对于实验,我们一一步一步划分,一步一步去做。在验证结果的时候也要有计划,分步骤的去做

一周的课程设计结束了,在这次的课程设计中不仅检验了我所学习的知识,也培养了我如何去把握一件事情,如何去做一件事情,又如何完成一件事情。在设计过程中,与同学分工设计,和同学们相互探讨,相互学习,相互监督。学会了合作,学会了运筹帷幄,学会了宽容,学会了理解,也学会了做人与处世。

课程设计是我们专业课程知识综合应用的实践训练,着是我们迈向社会,从事职业工作前一个必不少的过程.”千里之行始于足下”,通过这次课程设计,我深深体会到这句千古名言的真正含义.我今天认真的进行课程设计,学会脚踏实地迈开这一步,就是为明天能稳健地在社会大潮中奔跑打下坚实的基础.

最后,感谢我们的潘老师,启发的我对计算机的认知,在他的课程下,我确定了以后的方向,有计划且更加努力的在接下来的日子里拼搏。
