ESP8266调试及使用

一、准备工作：

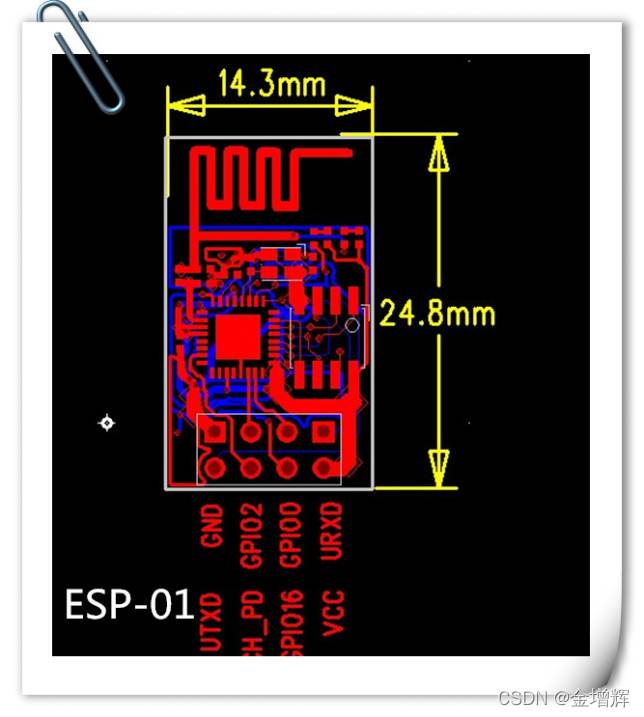

1.产品外形及型号

##使用的串口调试工具

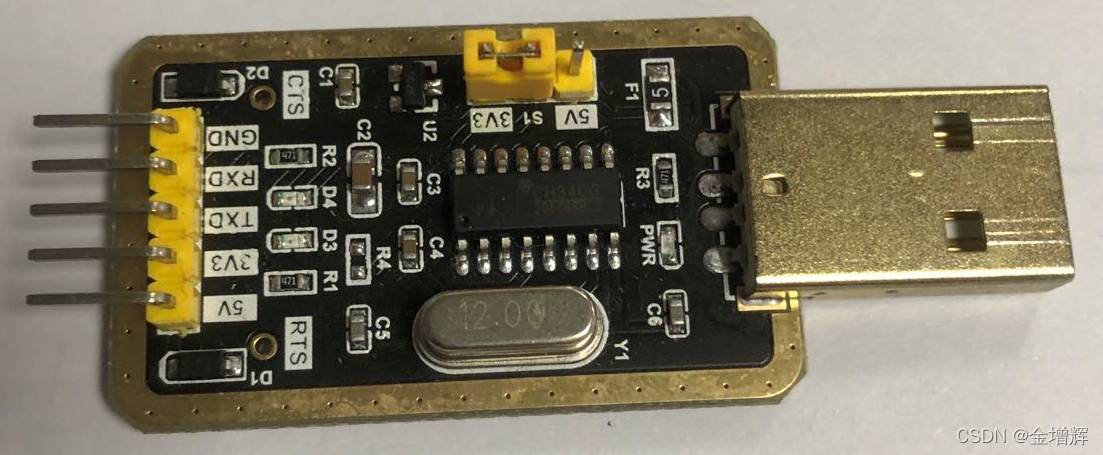

2.使用的串口调试工具

3.使用的串口调试软件

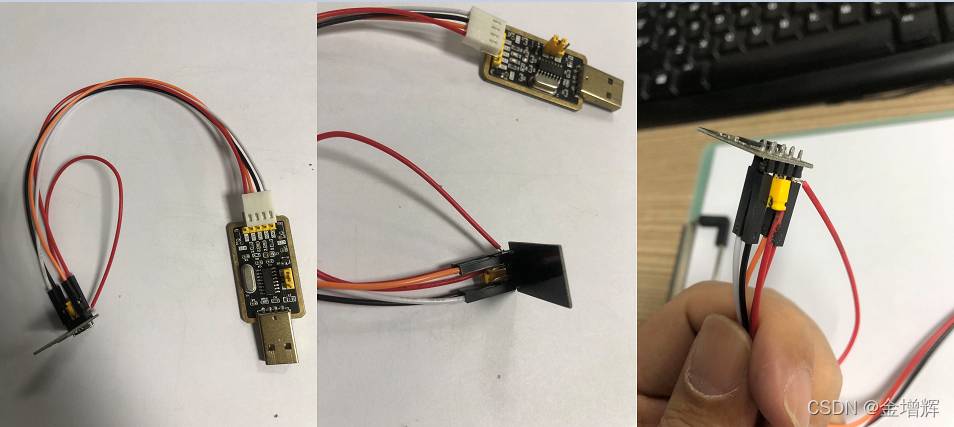

4.ESP8266和调试工具的接线

注意Rx和Tx要交叉接线（使用串口发送数据的时候，调试工具和ESP8266模块上的等会闪烁），PD引脚要给入高电平（飞线到V33）。
CH_PD引脚：
1）高电平工作；
2）低电平模块供电关掉；

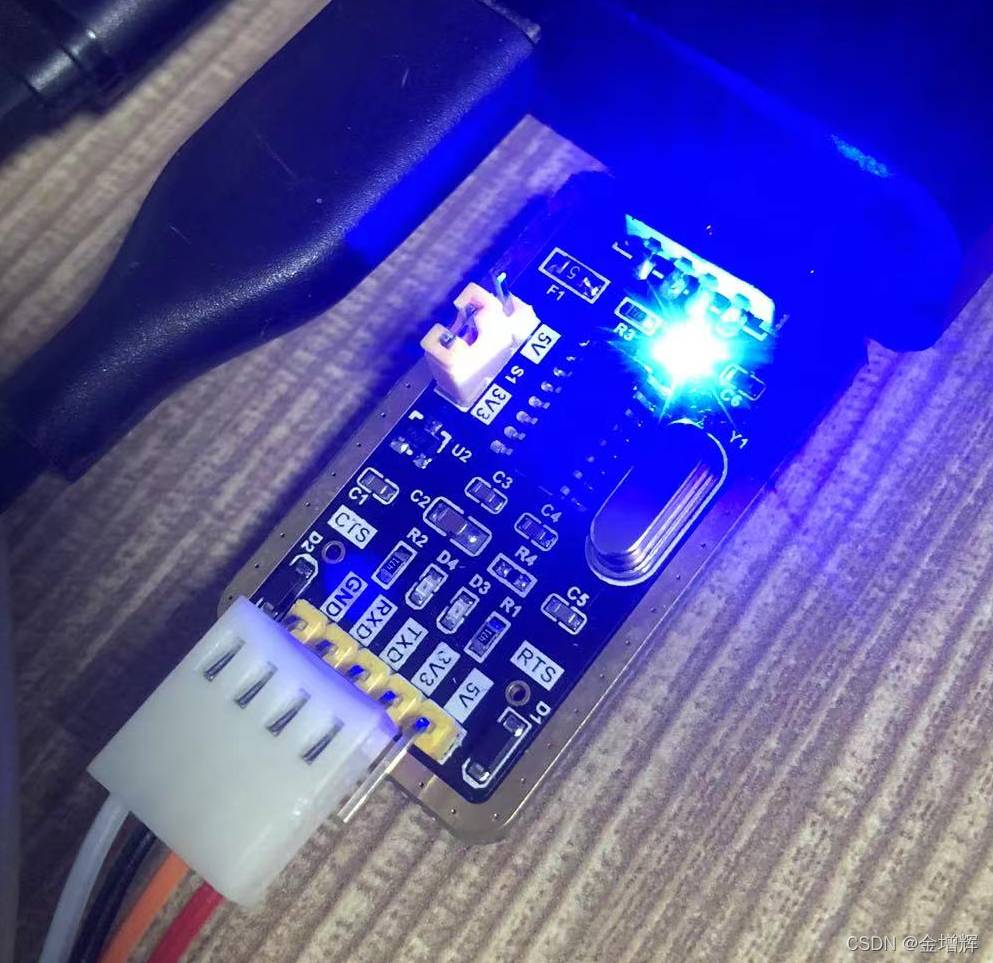

5.插入工具到计算机的USB口

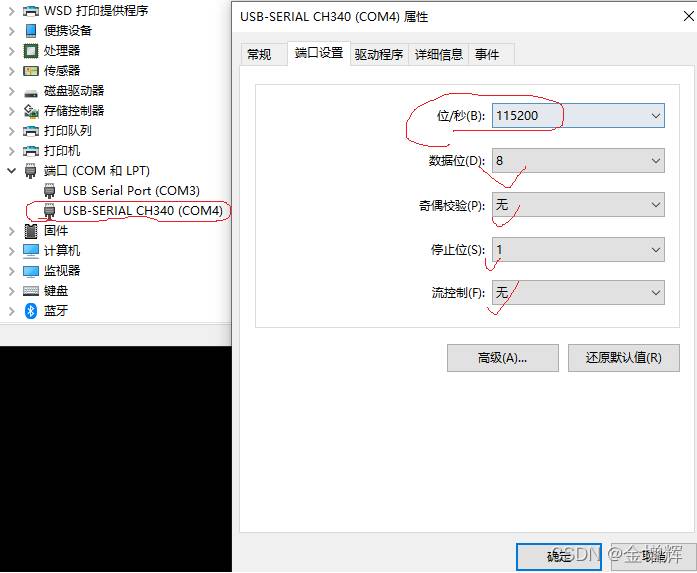

6.设备管理器配置串口

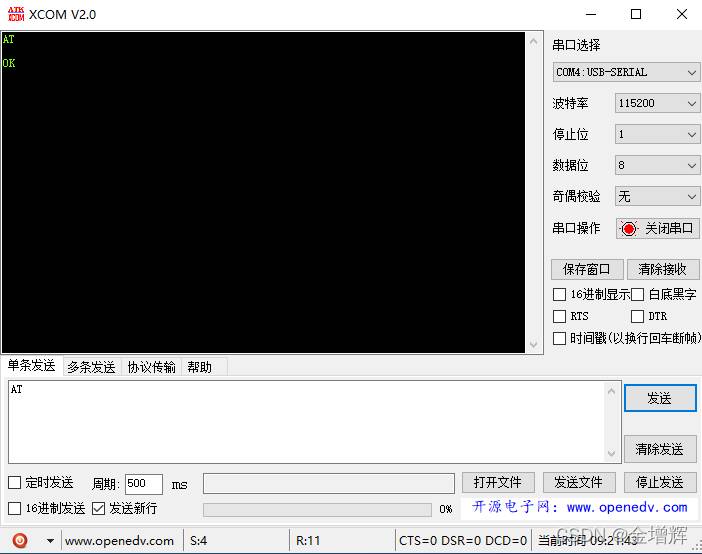

7.打开串口调试软件开始测试

发送指令：AT
出现下图的状态为测试成功。

二、使用手机的串口调试助手完成TCP Client通信

持续更新中…
指令执行过程如下

AT /n  '''/n就是回车换行,有些串口调试工具需要，有些不需要'''
#收到OK后
AT+RST /n
#收到ready后
AT+CWMODE=3 /n '''表示AP-2 +Station-1 混合模式,此后/n自动忽略,自行补充'''
#收到OK后
AT+CWSAP="your_wifi_id","your_wifi_keys"
#收到OK后
AT+CWLIF   '''验证,收到OK证明创建成功'''
#收到OK后
AT+CIPMUX=1   ''' 启动多连接，0：单路连接模式，1：多路连接模式'''
#收到OK,可以多重复几遍,之后便可以用手机连接wifi
AT+CWLIF   '''验证,查看分配的ip地址'''
AT+CIPSERVER=1,8080   "端口号为8080"
#返回OK后
AT+CIFSR  "返回wifi热点ip信息,以供手机端连接"

[22:30:22.587] AT+CIFSR
+CIFSR:APIP,"192.168.4.1"
+CIFSR:APMAC,"ee:fa:bc:39:5a:ea"
+CIFSR:STAIP,"0.0.0.0"
+CIFSR:STAMAC,"ec:fa:bc:39:5a:ea"
OK
#显示以上信息即可用手机APP连接端口

PC 与 ESP8266 设备连接同⼀一路路由器器，在 PC 端使⽤用⽹网络调试⼯工具，建⽴立⼀一个 TCP 服务器器。- 假设，PC 创建的服务器器 IP 地址为 192.168.3.116，端⼝口为 8080。ESP8266 设备作为 TCP client 连接到上述服务器。

AT+CIPSTART="TCP","192.168.3.116",8080 //protocol, server IP and port
响应 :OK
//ESP8266 设备向服务器器发送数据
AT+CIPSEND=4 // set date length which will be sent, such as 4 bytes
>test // enter the data, no CR
响应 :Recv 4 bytes SEND OK
//ESP8266 设备接收到服务器器发来的数据，将提示如下信息：
+IPD,n:xxxxxxxxxx // received n bytes, data=xxxxxxxxxxx

AT模式：模块根据AT指令采取行动。
透传模式：模块把给它所有数据都直接发出去，不管是不是AT指令。（除了那个退出的暗号：+++）
