华为交换机调试软件_手把手教网络工程师用2种方法如何恢复交换机配置

2024-12-05 23:00:31 网络设备调试 24 ℃ 0 评论


前面几期,我们分享了备份交换机配置的相关文章后

有网友想看如何通过备份恢复配置的教程,今天它来了。

本期的实验环境:

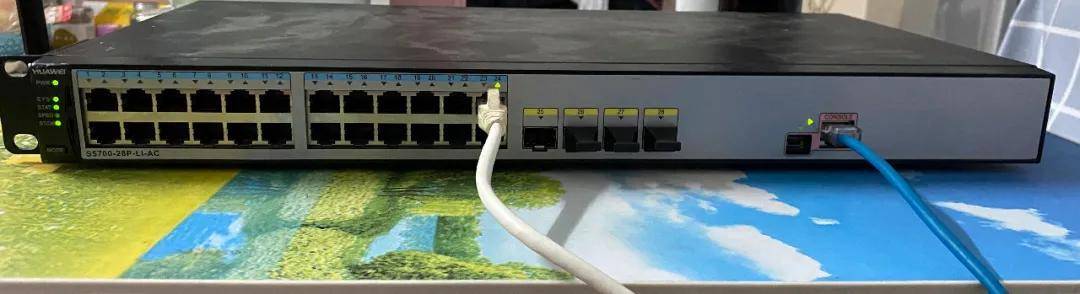

1、交换机的G0/0/24口,划为vlan10,并接到我的台式电脑网口上;

2、接了console线,用于调试;

3、创建了vlan 10,int vlan 10的ip为192.168.1.200/24。

4、我台式电脑的ip地址为:192.168.1.100/24

恢复前,我们简单演示一下,如何备份配置?

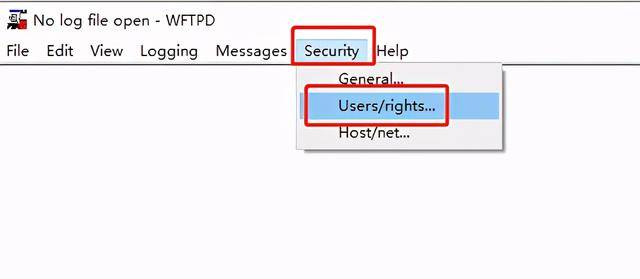

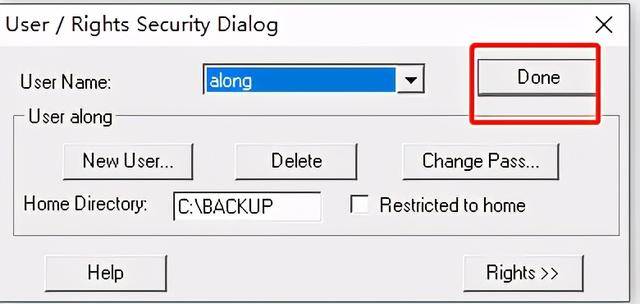

1、台式电脑上设置好FTP软件、FTP账号、FTP目录:

FTP账号为:along FTP密码为:along123 FTP目录为:C:BACKUP

2、交换机通过FTP方式,登录到台式电脑,然后把配置文件推到(备份到)电脑上(FTP目录上)

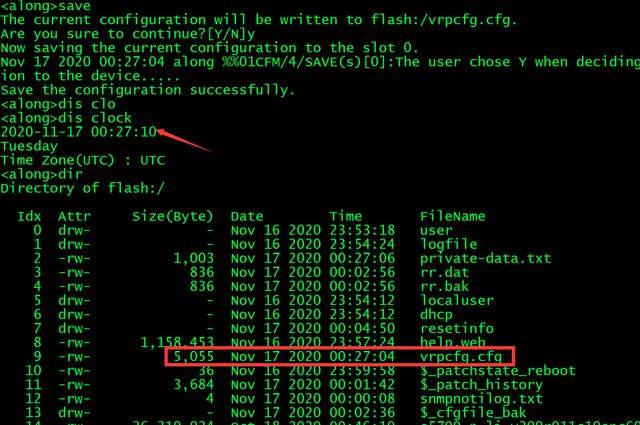

先save一下,然后查看一下时间,最后dir查看一下“配置文件”的名字,华为配置文件的后缀默认为.cfg

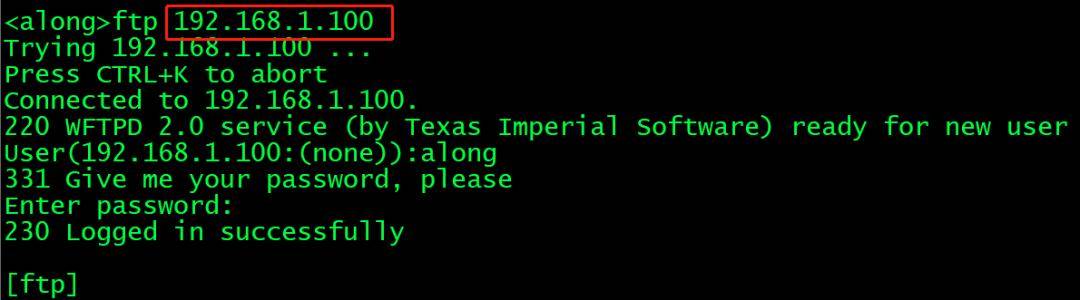

登录到ftp服务器上(即台式电脑上的ftp软件)

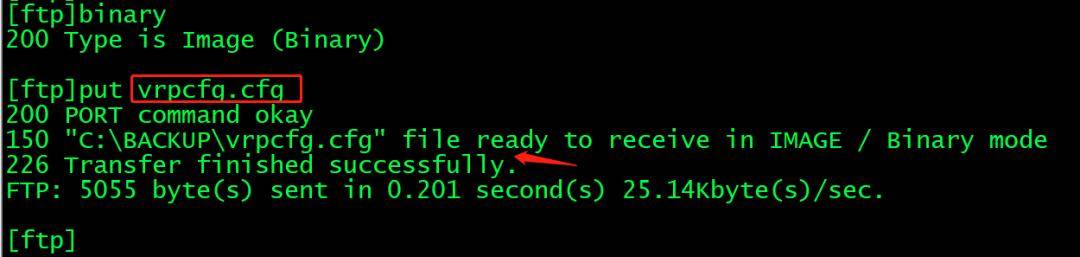

把交换机配置文件推到(put)台式电脑上

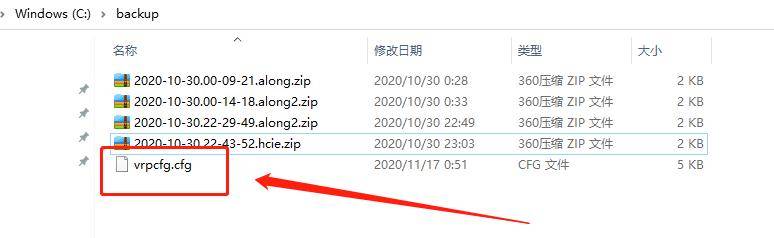

ok,到这来,配置文件已经备份好了。

1

使用FTP方法恢复

1、使用FTP方法恢复前,我们先来把当前设置的配置进行出厂化(情况配置)

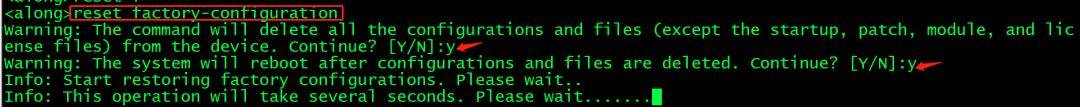

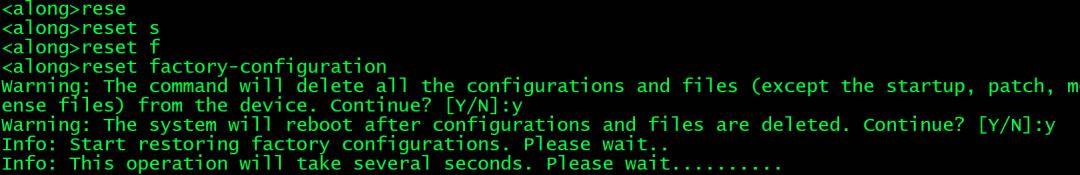

使用命令恢复:reset factory-configuration

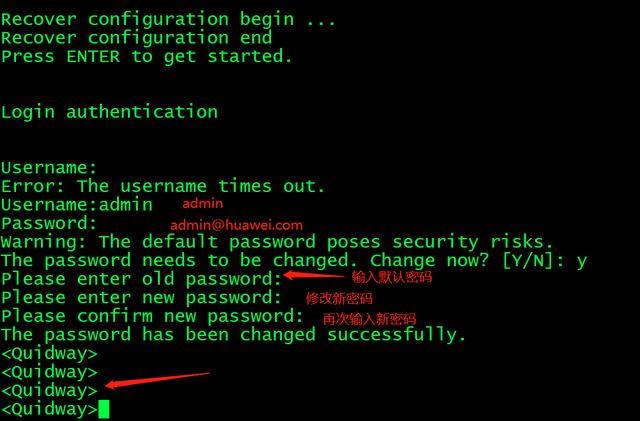

交换机恢复出厂配置后,输入默认账号:admin,默认密码:admin@huawei.com

然后会让你进行修改默认密码;

登录成功后,我们可以看到 设备名,为出厂默认的设备名。

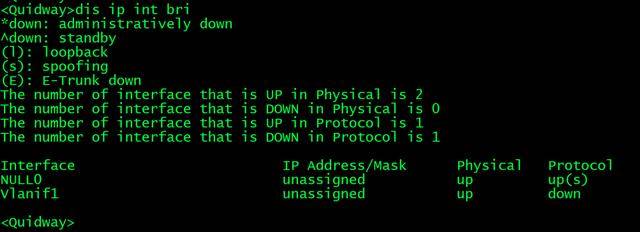

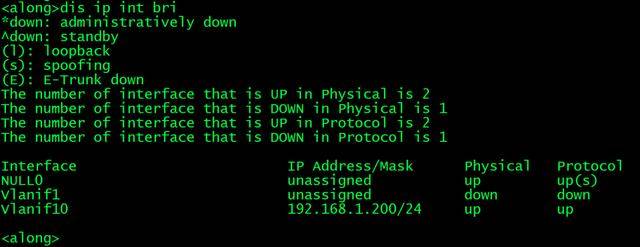

2、查看三层ip设置,默认没有设置了,接下来我们给交换机配个vlan,设置三层ip接口,并把G0/0/24划到该vlan:

vlan 10

#

interface Vlanif10

ip address 192.168.1.200 255.255.255.0

#

#

interface GigabitEthernet0/0/24

port link-type access

port default vlan 10

#

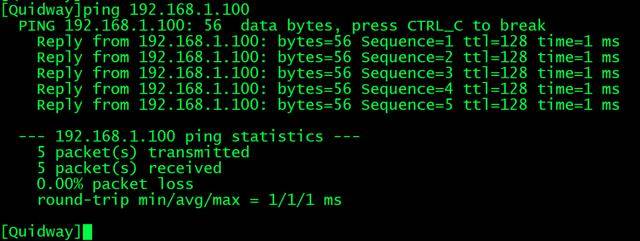

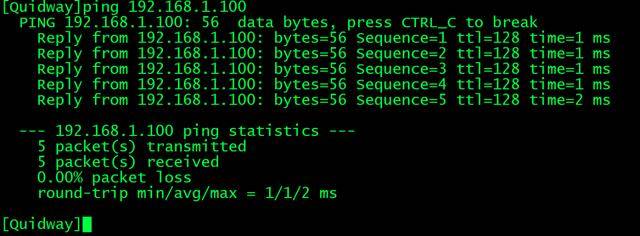

验证一下,交换机与台式电脑的连通性:

3、把台式电脑上的备份文件下载到交换机上:

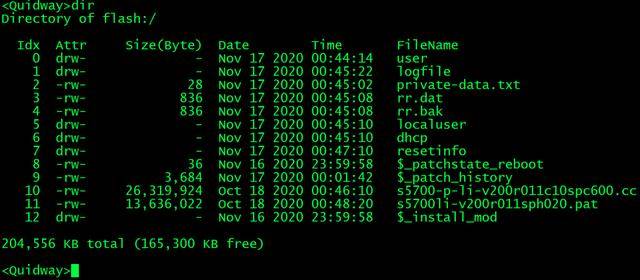

还没有save,当前没有配置文件:

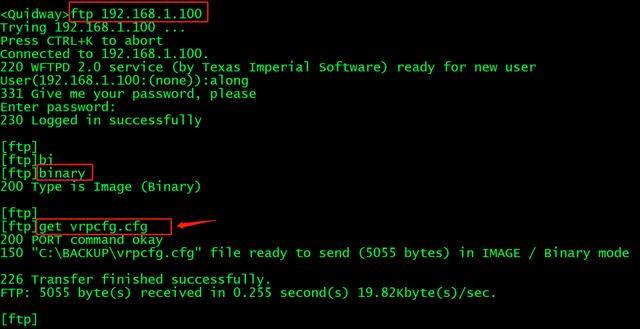

现在,我们通过ftp方式,把台式电脑的配置文件下载到交换机:

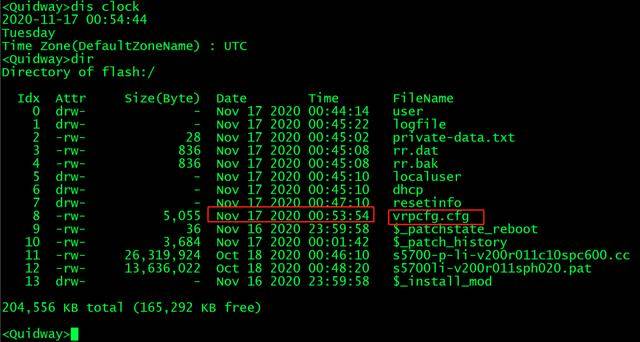

再次查看一下交换机是否有这个配置文件了:

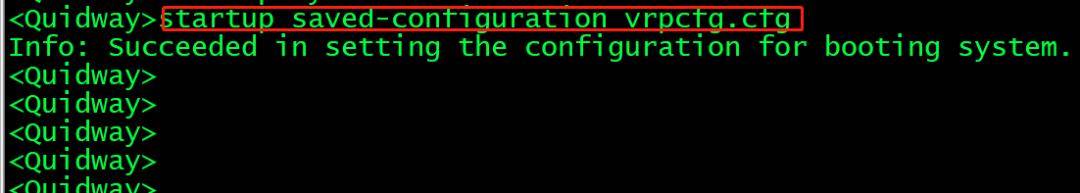

4、使用恢复命令,进行恢复配置,然后重启:

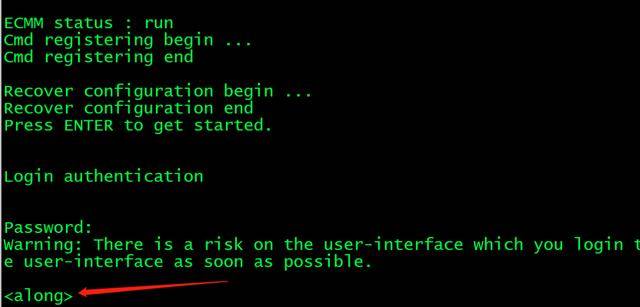

重启后,查看配置:

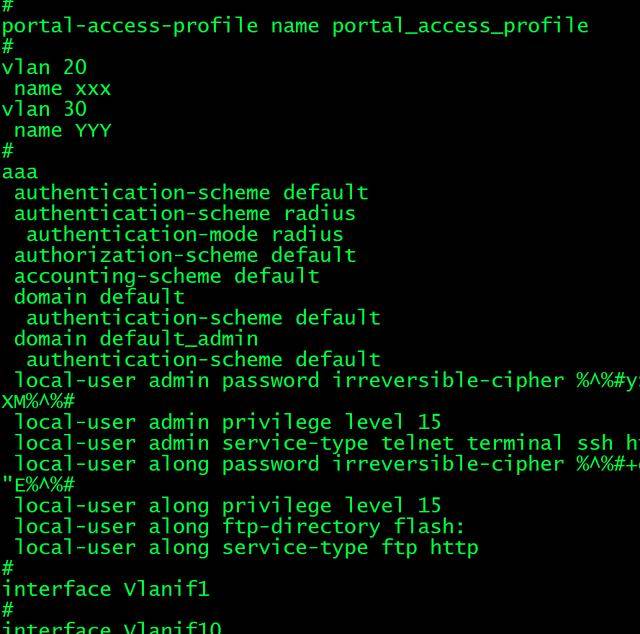

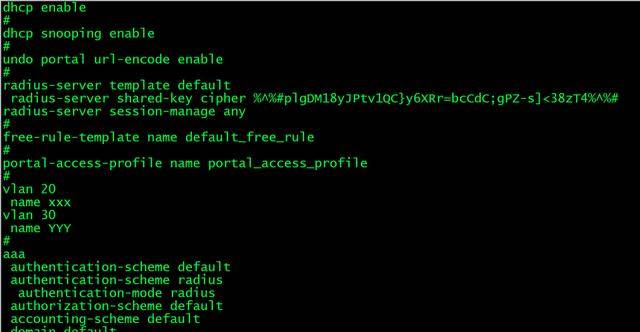

也可以查看当前配置:

铛铛铛!到这来,就恢复成功了!!!

2

使用web方式恢复

下面,我们来使用web方式进行恢复,同理恢复前,同样先进行恢复到出厂配置:

1、恢复出厂配置(清空配置):

2、因为设备恢复出厂设置后,未设置三层ip地址,现需要给交换机设置IP地址:

vlan 10

#

interface Vlanif10

ip address 192.168.1.200 255.255.255.0

#

#

interface GigabitEthernet0/0/24

port link-type access

port default vlan 10

#

配完三层ip,验证与台式电脑的连通性:

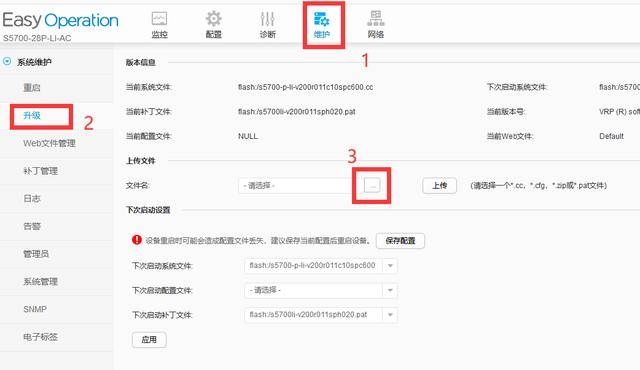

3、现在我们用web方式登录交换机,然后把配置文件上传到交换机上:

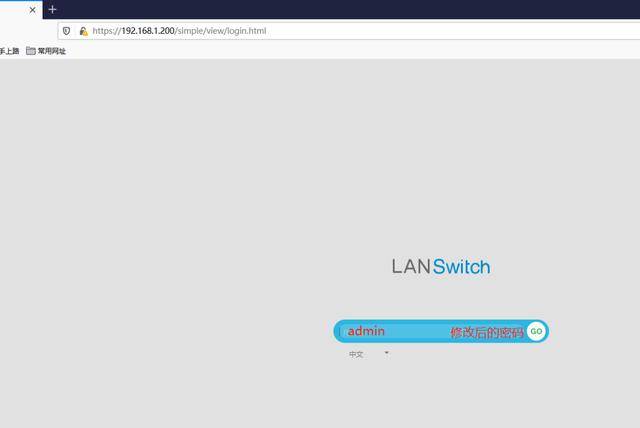

浏览器输入交换机ip地址:

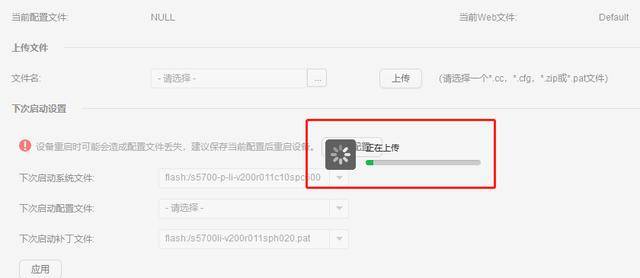

点击上传:

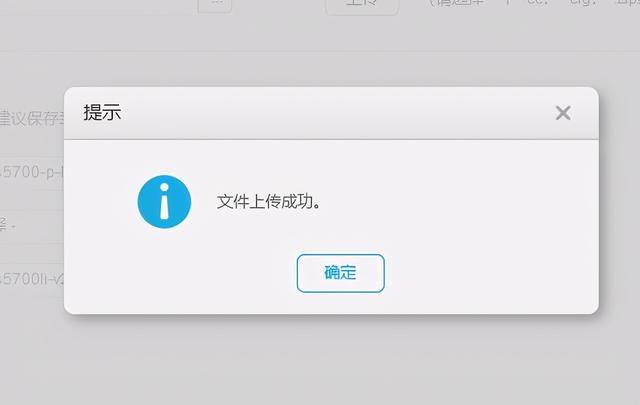

点击确定:

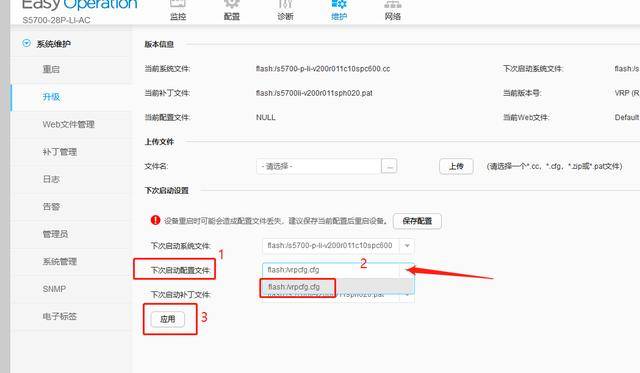

然后在“下次启动配置文件”那里 设置,选择刚刚上传的文件名,然后点击“应用”:

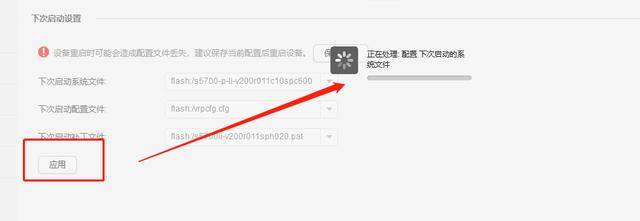

点击应用:

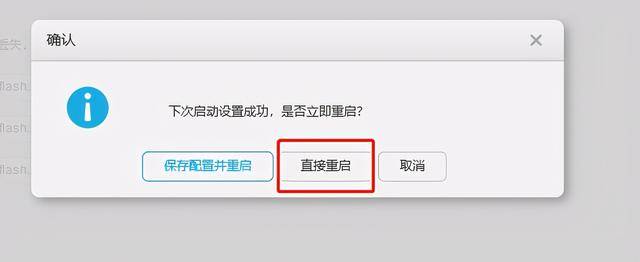

然后点击:直接重启

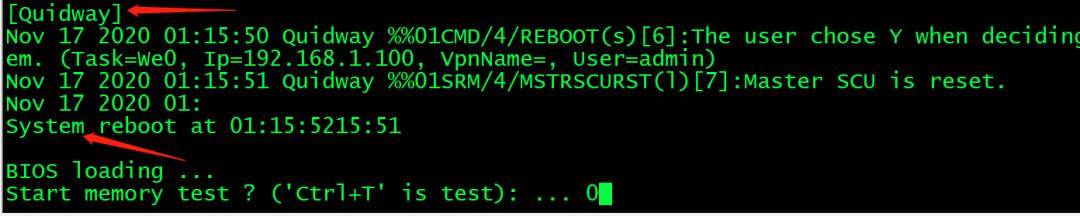

回到命令行,可以看到 交换机确实已经在重启了:

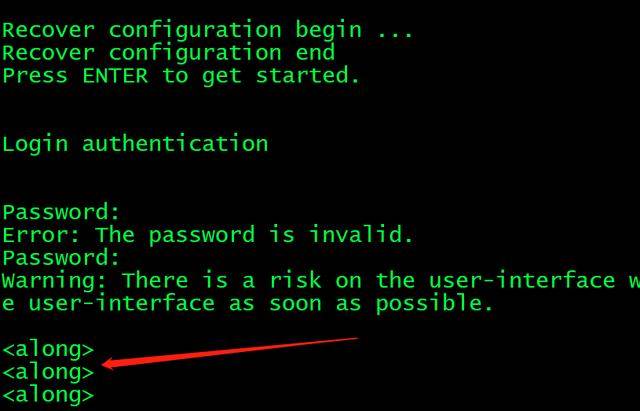

重启完,就可以看到配置恢复了:(重启后,可以看到设备名发生变化了)

也可以查看当前配置:

到这里,也就是说web也成功恢复配置啦!

怎么样?两种方式恢复配置,你更喜欢哪种呢?
